双向可控硅触发电路图

双向可控硅触发电路图一：

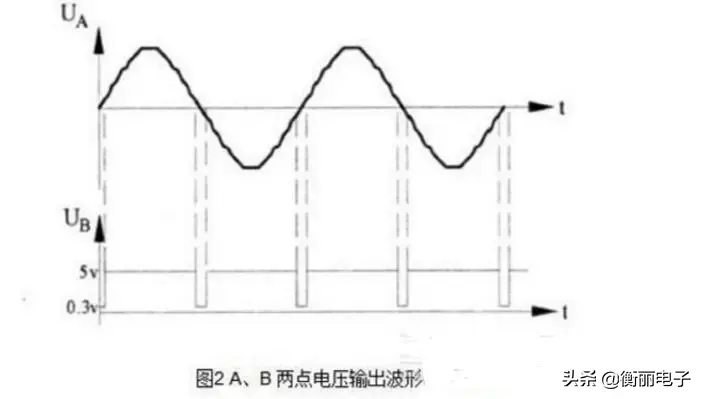

为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V，脉冲宽度应大于20us.图中BT为变压器，TPL521-2为光电耦合器，起隔离作用。当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51的外部中断0的输入引脚，以引起中断。在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。过零检测电路A、B两点电压输出波形如图2所示。

双向可控硅触发电路图二：

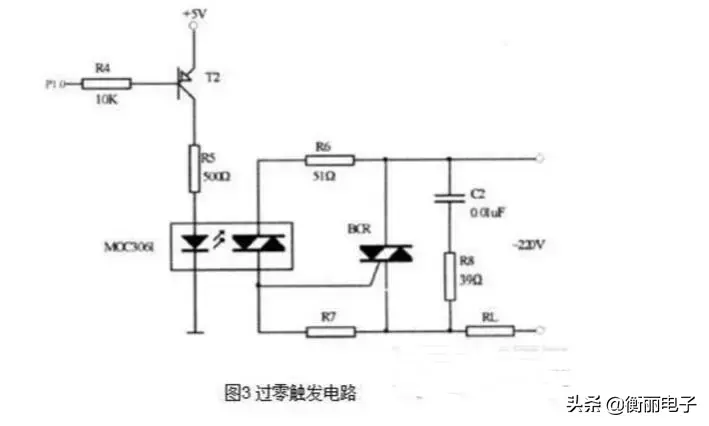

电路如图3所示，图中MOC3061为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR并且起到隔离的作用，R6为触发限流电阻，R7为BCR门极电阻，防止误触发，提高抗干扰能力。当单片机80C51的P1.0引脚输出负脉冲信号时T2导通，MOC3061导通，触发BCR导通，接通交流负载。另外，若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势el作用，使得双向可控硅承受的电压值远远超过电源电压。虽然双向可控硅反向导通，但容易击穿，故必须使双向可控硅能承受这种反向电压。一般在双向可控硅两极间并联一个RC阻容吸收电路，实现双向可控硅过电压保护，图3中的C2、R8为RC阻容吸收电路。

双向可控硅触发电路图三：

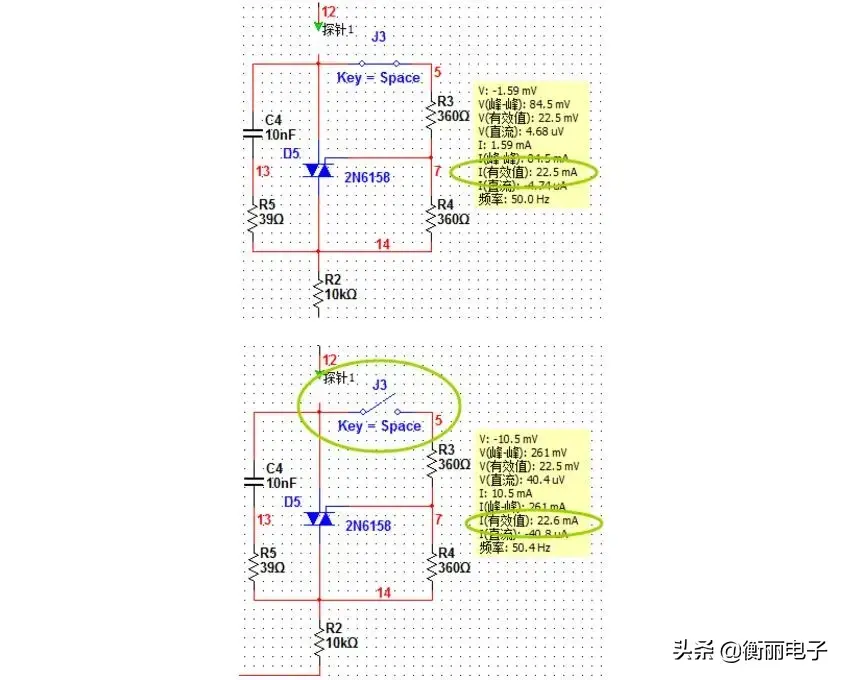

此时无论是打开开关、和关闭开关（驱动MOC306或者不驱动MOC3061）可控硅都是导通的，即不能关闭可控硅，百般纠结和查看资料后才发现G极和T1之间的关系，按照这个电路接的话，不管J3开路时，G极的电压等于T2的电压，当交流电流过双向可控硅时，G极与T1之间总存在一个电压差，即T1与T2之间的电压差，这个电压差就导通了可控硅，所以双向可控硅虽然没有正、负极的区别，却有T1、T2的区别。

双向可控硅触发电路图四：

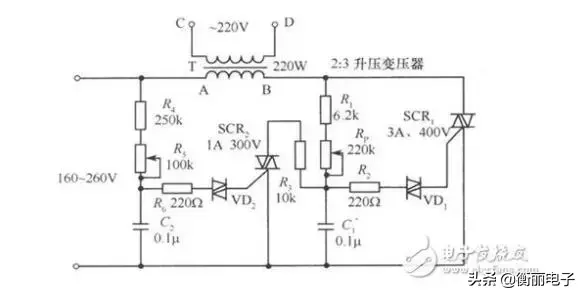

如下图所示，当电网电压小于220V时，双向可控硅SCR2控制极上的电压也随电网电压减小而降低，致使VD2导通较小，C1端电压上升，从而使双向可控硅SCRl控制极电压升高，使输出电压上升。反之，输出电压下降，达到稳压。

双向可控硅触发电路图五：

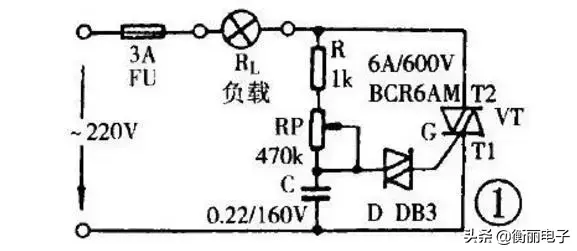

所示，左侧为两个30K/2W的电阻，这样限制输入电流为：220V/60K=3.67mA，由于该路仅仅是为了提取交流信号，因此小电流输入即可。整流桥芯片采用小功率（2W）的KBP210，之后接入一个光耦（P521），这样如图1整流后信号电压值超过光耦前段二极管的导通电压时，即产生一次脉冲，光耦右侧为一上拉电路，VCC为单片机供电电压：+3.3V。光耦三极管导通时，输出低电平，关闭时输出高电平。

双向可控硅触发电路图六：

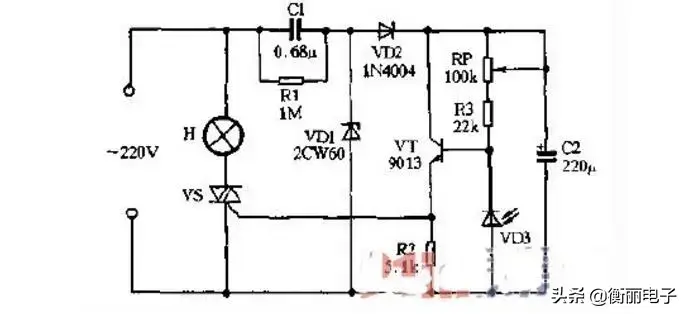

VDI、VD2、Cl与C2组成简单的电容降压半被整流电源，通电后C2两端能获得约12V左右的直流电压供光控电路用电。VT、VD3、R2、R3与RP构成光控电路，白天光敏二极管VD3受光照射呈低电阻，VT基极电位下降，所以VT截止，可控硅vs得不到触发电压而处于关断状态，灯H不亮。夜间，VD3无光线照射呈高电阻，VT的基极电位上升，VT导通，就向vs注入正向触发电流，故vs立即开通，灯H全压点亮。调节电位器RP能调节三极管VT的基极电位，从而能对光控灵敏度进行调整。

该内容是小编转载自网络，仅供学习交流使用，如有侵权，请联系删除。如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息，

敬请关注微信公众号【上海衡丽贸易有限公司】 主要以代理：铝电解电容、薄膜电容、MOSFET、压敏电阻、保险丝等国产知名品牌元器件。

光耦在单片机系统中的应用

光电耦合器亦称光电隔离器，简称光耦或光隔。其输入为发光器，多为红外LED，输出为受光器，为各种类型的光敏半导体及集成半导体元件。输入与输出之间以光为媒介来传输电信号，输入级与输出级只有光路联系没有电路连接，即输入与输出之间是高度绝缘的，有几干伏的隔离能力；又因光是单向传播的，使光耦也单向传输信号，干扰无法反向传导而产生影响。

当我们使用光耦作为输入信号接口时，主要是使用其高压隔离能力和电气回路隔断能力，可避免输入端引入的异常高压损坏单片机及其它核心器件，消除了环路干扰串入单片机系统；因输入级的红外LED，本质上是电流型器件，有相对较大的电流才会发光，有抵抗较小干扰的能力。对于较强的干扰电压，仍会和有用信号一起通过光路耦合到输出级，进而干扰单片机的工作，因此用光耦作为输入接口时，并非万事大吉，也要采取一些抗干扰措施。

当使用光耦作为输出接口时，这时才真正发挥了它的优势。其几千伏的隔离能力，使常见的高压电损伤不到核心器件，至多也就把光耦输出级干坏；光耦单向传输信号的特性，作为输出口使用就特别重要了，光耦输出级连接的外围电路，电路上无论产生何种性质与大小的干扰，都无法通过光耦串扰到单片机，这时的光耦才是真正的抗干扰器件。

光耦作为输入口接收开关量输入信号，作为输出口输出驱动信号，开关侧和驱动侧都要使用独立的电源或经隔离的电源，如和单片机系统使用统一的电源，光耦将失去隔开电气联系和抗干扰的作用，就只能称电平转换器了。

1.双向光耦的应用

单片机用于工业现场时，为切断与现场输入回路的电气联系，隔断可能引入的有害高压，以应对现场干扰，单片机开关量输入口要经光耦的有效隔离才能可靠地工作。现场的开关量既有干接点，也有无触点有源开关量，为了兼容NPN和PNP型有源开关量，且减少单片机系统对外引出端子，常采用如图一和图二所示的双向光耦（也称交流光耦），与普通光耦不同的是，它的输入级是两个反并联的红外LED，输入端不分正负极，这使外部开关的接线非常灵活方便，图一和图二为两种不同的连接方式，只要对调一下电源的极性，就可适应不同性质的有源开关量。

图一双向光耦连接1

图二双向光耦连接2

交流型光耦的输入级一般有几十皮法的结电容，在输入级并联合适电阻可以提高开关速度，改善输入波形；在光耦输出级，还配有滤波电路，可滤除通过电光电耦合过来的残余共模尖峰。

2.达林顿管光耦的应用

达林顿型光耦主要用于单片机控制器的数字量输出口，使被控对象与控制器之间无电气联系，不会通过电路引入干扰；光耦单向传递信号，阻隔了后向通道的反串干扰；光耦有几千伏的电压隔离能力，输出口出现的异常高压不会损坏控制器核心部件。达林顿光耦有50～150mA的驱动能力，集射极之间的耐压一般都大于30VDC，可以直接驱动常用的继电器。如图三所示，继电器线圈使用独立的DC24V电源，与控制器使用的DC5V、3.3V 电源无直接电气连接，经光耦和继电器的双重隔离，电机产生的电磁干扰就不会影响单片机正常工作。

图三达林顿管光耦

3.光电晶闸管输出型光耦

当用单片机控制交流强电负载时，通常采用的方法是用单片机控制板载直流继电器，再用继电器触点控制交流负载，而交流负载往往是感性负载，当对其进行投切操作时，电感负载上电流的突然中断，电感储存的能量将消耗在触点火花放电中，这种放电会造成强烈的高频电磁干扰，而且直流继电器线圈突然断电也会产生浪涌干扰。因此，用板载继电器隔离强电负载并不是最优方案，比较好的方法是用晶闸管光耦进行隔离，再用光敏晶闸管触发双向可控硅，用双向可控硅对交流负载进行控制，如图四所示。

图四光敏晶闸型光耦

在图四的双向晶闸管控制电路中，为了减小晶闸管导通时出现的高次谐波对电网的污染，防止干扰到其他用电设备，要求晶闸管在电源电压过零时触发双向晶闸管，为此，常选用带过零检测的光电双向晶闸管输出光耦，图四中的MOC3081就是带有过零探测电路的光耦，以保证在电网电压过零时触发双向可控硅BTB04A 。光耦的红外LED由单片机的P1.2口进行控制，P1.2为高电平时，在交流电零点附近触发TR导通，交流接触器KM1吸合，控制大功率设备工作；P1.2为低电平时，TR关断，KM1断开设备电源。图四中的R4是限流电阻，保证MOC3081输出电流不超出其1A的最大电流；R5是抗干扰电阻，R6和C1组成RC吸收回路，限制TR两端出现过高的电压上升率。过高的电压上升率，会使晶闸管误导通，并有可能损坏晶闸管。

4.光电三极管型通用光耦

步进电机是单片机系统常用的执行部件，利用电脉冲对旋转角度和转速进行控制，步进角度和转速受输入脉冲个数和脉冲频率控制。对中小功率步进电机，一般使用软件方式驱动，通过单片机编程输出脉冲电流来控制步进电机的步进。步进电机要求的脉冲电流比较大，通常使用达林顿管来驱动。达林顿管是复合晶体管，输入阻抗高，所需控制电流小，电流增益高，输出阻抗低，带载能力强。

步进电机各相驱动电流会进行频繁的通断切换，会造成电磁串扰，影响单片机稳定运行，要在输出控制口加入一级光电隔离，以切断步进电机驱动电路与单片机控制电路之间的电气联系，如图五所示。各绕组两端都要并联开关二极管，用于在达林顿管从导通转入截止的瞬间，吸收绕组中的反电动势能量，以免反电势击穿达林顿管及产生电磁干扰。

图五光敏晶体管型通用光耦

5.集成电路型高速光耦

单片机与PC机之间的通信，以前都用梯形DB9插头，以RS232电平标准进行通信，而现在的笔记本电脑及很多台式机都取消了DB9插头，现在电脑普遍使用USB接口，用USB协议与外部设备交换数据。本例采用USB转串口芯片CH340G，实现单片机与PC通信。为实现高速、稳定的通信，使用高速光耦ELM611进行电气隔离，保证PC机与单片机系统之间没有直接的电气联系，消除环路干扰，减少彼此之间的相互干扰。本例使用的高速光耦具有10MBit/S的传输能力，在进行程序下载和数据交换时，可以使用1～5MHz的频率进行通信，比MAX232 芯片快了很多，图六为原理图，供参考。
