单片机快速入门：12864液晶屏实现多功能数字时钟

想要快速入门单片机，就要多动手实践。也许你的手上有不止一块的单片机开发板，但是你有没有亲自动手实现自己的想法？单片机实现数字时钟是一个不错的想法。有12864液晶显示屏、有按键、有DS18B20。最关键的，你能从一个小的实验设计中获得设计经验，熟悉产品开发的流程，你会慢慢爱上这一行。

文末会有原理图和hex程序文件的下载方式，可以更好的帮助你学习，感谢杜洋工作室。

器件清单

1.元器件清单

首先来看看所需要的清单：51单片机STC12C5A60S2、12864液晶屏、温度传感器DS18B20、时钟芯片DS1302、光敏电阻、四腿按键等。

STC12C5A60S2

所用单片机为国产51单片机，型号为STC12C5A60S2，DIP40封装。

12864液晶屏

显示器件为12864液晶屏。

时钟芯片DS1302

时钟采用DS1302芯片，配电池、32.768K的晶振。

温度传感器DS18B20

环境温度的检测用DS18B20来实现。

光敏电阻

光敏电阻用于感知白天和晚上。

四腿机械按键实现时钟调整、闹钟设置等功能。

2.实现原理图

这是整体的原理图。

3.整体外观和显示

未来时钟背面

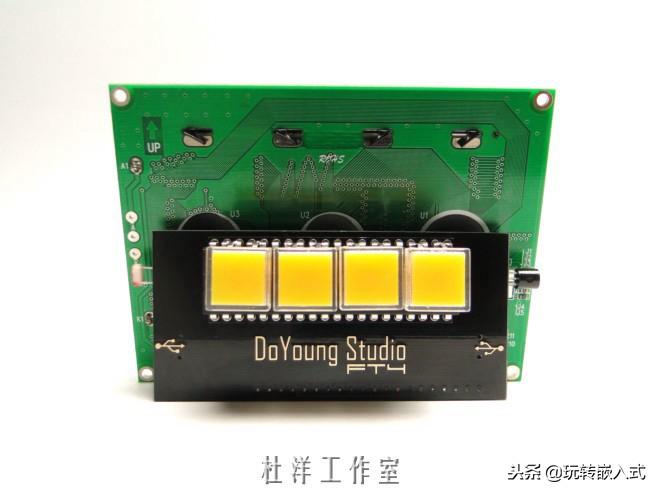

焊接完成后的未来时钟背面。

闹钟调整界面

可以实现时间的显示，闹钟的设置，关键还有重要节气的显示。

正常显示界面

私信回复关键字：未来时钟 。即可获取原理图和hex文件。感谢杜洋工作室。

单片机实例：六位显示数码管时钟((附闹钟设置，源码，原理图)

从左到右的开关控制分别为：秒设置、分设置、时设置、进入时间设置（设置时间需要按一下这个再按前面3个按键设置）、闹钟设置（通过前面3个按键设置）、保存设置（设置完成后按下保存并退出）。

时钟可以显示到秒位

数码管用的是共阴，共阳的话加三极管闲麻烦，没加。数码管a~g接的P0口，没用10K排阻上拉，试了下觉得亮度太低了，就都换成了2K的作为上拉。

有兴趣的可以给加上温度传感器，可以显示温度（我这里面就没加了）初学单片机没多久，欢迎大佬指导。材料如下：89C52*1 4位数码管*1+2位数码管*1（当然如果有六位的也可以直接用，找不到其他数码管了就这么混搭了） 有源蜂鸣器*1（试过无源，但时间计算过于占用资源导致发声不是很完美，大佬可以改一下） 轻触开关*7（1个用于复位，其余六个用于设置） + 自锁开关*1 电池*1 + 5V稳压*1

单 片 机 时 钟 源 码 程 序--戳可见--->51单片机六位显示数码管时钟实例(带闹钟设置,源码,原理图)
