51单片机 ESP8266模块 APP控制继电器，物联网DIY入门新手指南

题目

大家好，超子能力有限，技术不高，有什么错误的地方，欢迎批评指正。超子之前写过一篇STM32单片机配合ESP8266的WiFi模块接入阿里云生活物联网平台的DIY实验，有小伙伴问我51单片机能不能实现，答案是能。那么今天超子就给大家介绍下51单片机的实现方法。

程序设计中，我们使用的软件是Keil集成开发环境，C语言编写。如果大家想要程序源码的话，可以私信我，超子不是专业的程序员，水平不高，大家不嫌弃就行。

一说到51单片机的型号那就太多了，因为我们要使用MQTT协议对接阿里云生活物联网平台，所以对RAM空间要求比较多，一些常见的型号比如89C51，89C52，因为RAM空间太少不能用，所以我们本次DIY程序设计使用的单片机型号是STC12LE5A60S2。

ESP8266模块是通过串口AT指令控制的那种，网上有很多，价格也比较便宜，非常适合我们做DIY。

虽然我们前面使用STM32单片机做了第一个DIY设计，但是考虑到有些小伙伴，没有看过，所以超子还是说的详细一点，把每一个步骤再重新走一遍。

图1

首先进入我们自己的阿里云生活物联网平台，然后创建项目，我们就创建一个51单片机DIY项目吧，以后所有51单片机相关的DIY设计，我们都加入到这个项目内。

图2

项目建立完毕后，可以在项目列表中，看到51单片机DIY项目，旁边的第一个DIY设计项目，是上次STM32单片机DIY设计时建立的。然后我们点击51单片机DIY项目，进入项目管理界面。

图3

接下来，我们需要创建新产品。

图4

产品名称就叫51单片机插座，大家也可以起自己喜欢的名字。然后所属品类选择电工照明下的插座。节点类型选择设备，不接入网关，因为ESP8266可以连接WiFi路由器，直接具备接云的能力，所以是直连设备，不需要网关。连网方式一定要注意，虽然ESP8266是WiFi模块，但是不能选择WiFi连网，因为我们使用的是通用的，AT指令控制的ESP8266，没有在阿里云生活物联网平台认证，不兼容阿里云生活物联网平台APP的配网协议，如果我们选择WiFi方式的话，配网过不去，程序设计就无法进行了。所以我们取个巧，使用蜂窝连接方式，跳过阿里云生活物联网平台APP的配网，我们可以用ESP8266模块自己的APP配网或是直接把WiFi的SSID以及密码写在程序里。然后数据格式选择JSON，不适用ID2认证，最后点击完成就行了。

图5

产品建立完成后，我们要先进行第1步的功能定义的设置，我们选择的是电工照明分类下的插座，所以阿里云生活物联网平台自动帮我们添加了电源开关的功能属性。所以这一步我们不需要做什么额外的设置，直接点击下一步：设备调试。

图6

我们新建设备的时候，为了跳过配网协议，所以故意选择了蜂窝的连接方式，所以我们随便选一个通过认证的模组就行，选哪个型号都不会影响我们的DIY设计。

图7

选好模组后，我们点击新增测试设备，每个产品下可以添加最多50个免费的测试设备，我们做DIY程序设计，50个足够我们用了。

图8

新增测试设备时，我们要输入设备名称，就叫D001吧，超子喜欢用这种编号命名设备，大家可以根据喜好自己设置设备名称，然后点击确定就行。

图9

然后会弹出激活凭证，也就是三元组信息，这个是登录阿里云生活物联网平台的认证信息，稍后我们修改51单片机C语言程序时要用到这些重要信息。然后我们点击下一步：人机交互。

图10

和使用STM32单片机做DIY设计时一样，我们使用阿里云生活物联网平台的公版APP，也就是云智能APP。我们打开上图中红圈所示的开关。

图11

然后我们点击未设置，选择一个界面。

图12

自己喜欢哪个，选一个就行，然后点击确认。

图13

然后页面下方，我们要配置APP功能，同STM32单片机DIY时一样，我们主要设置多语言管理，填写品牌名称，设备名称，产品编号等等，大家根据喜好自己填一个就。最下方我们看到了天猫精灵，插座是天猫精灵支持的品类，所以可以直接绑定天猫精灵的账号，用天猫精灵控制开关，非常方便。然后我们点击下一步：批量投产。

图14

我们勾选上充分了解的对勾，然后点击开发完成，到此我们整个项目的配置就算完成了，就下来我们要修改51单片机的程序了。

图15

首先看esp8266.c源文件，wifi_mode变量用于设置使用哪种方式进行配网，大家根据注释自行选择就行，如果选择0的话，SSID和密码要在esp8266.h头文件中设置。

图16

然后我们需要修改mqtt.h头文件中的6个字符串，最麻烦的就是第3个，也就是MQTT协议中CONNECT报文中的包含的密码信息。我们一个一个来，讲一下怎么修改。

我们先看第6个需要修改的字符串，服务器的域名，格式如下所示：

*.iot-as-mqtt.cn-shanghai.aliyuncs.com

我们把*号替换成我们自己设备的ProductKey，这个ProductKey就是我们新建设备时弹出的3元组信息，图9所示，以我新建的设备作为例子，我们修改一下，最终结果如下：

a1jWDQfzbVB.iot-as-mqtt.cn-shanghai.aliyuncs.com

然后看第4和第5个字符串，都是Topic主题，第4个set是用来接收控制开关命令推送的Topic，我们需要订阅它，第5个post是用来往服务器上传数据的，这次的实验post不是关键点。那么这两个Topic再那找呢？看下图。

图17

测试设备点击红圈圈中的查看。

图18

然后在Topic列表下，可以看到post和set，根据自己设备的实际内容，修改程序中第4和第5个字符串即可。

接下来看第1个字符串，也就是MQTT协议中CONNECT报文中包含的客户端ID信息，格式如下：

*|securemode=3,signmethod=hmacsha1|

其中*号是设备名称，以我的设备为例，修改一下，结果如下：

D001|securemode=3,signmethod=hmacsha1|

然后再看第2个字符串，也就是MQTT协议中CONNECT报文中包含的用户名信息，格式如下：

*&#

其中*号是设备名称，#号是ProductKey，都是图9中的三元组信息，就以我的设备为例，修改一下，结果如下：

D001&a1jWDQfzbVB

最后再看最麻烦的第3个字符串，也就是MQTT协议中CONNECT报文中包含的密码信息，需要经过一步加密，我们先要构建待加密的明文字符串，格式如下：

clientId*deviceName*productKey#

其中*号是设备名称，#号是ProductKey，以我的设备为例，修改一下，结果如下：

clientIdD001deviceNameD001productKey a1jWDQfzbVB

加密用的秘钥是图9中，三元组信息里的DeviceSecret，我们网上找一个加密算法的网站。

图19

我们复制待加密的字符串和密钥的时候，一定要多检查，不要多空格，不要多回车，错一点加密后的结果都不会正确的，所以大家一定要小心。加密后的结果就是第3个字符串的内容，到此6个需要修改的字符串我们都修改完毕了，重新编译程序，下载到开发板就行了。然后我们再回到阿里云生活物联网平台。

图20

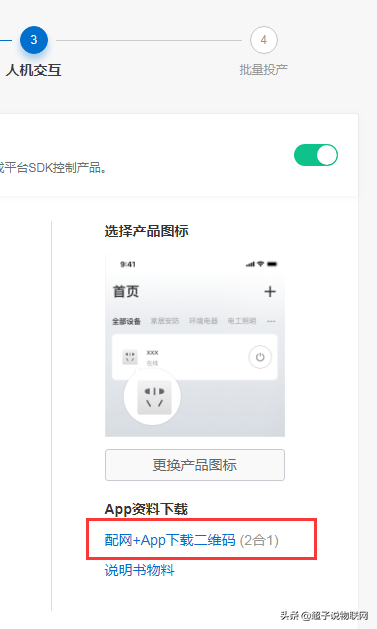

我们进入第3步，人机交互设置页面，我们点击红圈所示的内容，然后弹出页面，需要我们填写设备名称，以我的为例，填上D001，然后就可以生成我们需要的，添加设备的二维码，因为文章中不能出现二维码，所以超子就不展示了。到此我们本次51单片机的DIY程序设计，基本就完成了。

大家如果有什么想做的，或者有什么想法，都可以评论区留言告诉超子哦~~~

想要程序的小伙伴，可以举手哦~~~
