单片机基础入门：单片机电源电路设计，搞定电源不求人

本文由头条号玩转嵌入式原创，谢绝转载。

前边的文章《单片机技巧：快速入门有诀窍，先从最小系统开始入手，事半功倍》里讲解了单片机最小系统的组成，其最小系统包括，电源电路、晶振电路、下载电路、复位电路等，其中文章《单片机基础入门：什么是上电复位，复位电路怎么设计》已经讲解了复位电路的工作原理，今天来详细讲解一下电源电路。

电子产品要想工作都离不开电源，电源是必须的电路。现在的单片机工作电压一般为DC5V或者DC3.3V，对于压差不太大的情况，一般使用降压芯片来实现电压的转化。下面介绍3.3V和5V常用的转换芯片。

3.3V电源系统

对于3.3V的单片机而言，需要一颗转3.3V的电源芯片。比较常用的是LM1117芯片。该芯片有多种固定输出的规格和可调输出，以固定3.3V输出为例，其电压输入范围为(2.6-15)V，最大输出电流800mA，常用的封装形式有：SOT-223,TO-220,TO-252,TO-263等。外围电路简单，如下图所示。

3.3V电源电路图

从上图可以看出只需要几个电容滤波即可，无需其他器件，方便实用。

5V电源系统

5V也是单片机常用的供电电源，尤其以51单片机居多。对于5V电源而言，大家比较熟悉的芯片是7805，但是7805转换效率比较低，对于电压差比较大的情况需要加装散热片，增大了板子的体积，所以这里不推荐7805，推荐LM2596。

LM2596是一款DC/DC芯片，输入电压最大可达45V，输出电流最大3A，LM2596的电路图如下所示。

5V电源电路图

从图上可以看出需要一颗功率电感和一个肖特基二极管。LM2596具有使能端，第5引脚接低电平芯片工作，接高电平芯片停止工作。LM2596的输出计算公式为：

Vout = 1.23×(1+R65/R64),所以通过调节R65/R64的比例即可实现调节电压输出的目的，假设R65=3K,R64=1K,则输出Vout=4.92V。

AD采样参考电源

单片机除了要供电外，可能还需要一个参考电源，用作AD采样的基准电压。引脚较少的单片机没有单独的AD电压基准引脚，但是引脚较多的单片机基本都有。单片机基准电压不需要消耗较多的电流，所以对芯片的带载能力要求较低。

这种基准芯片有很多，从成本及体积考虑，本文推荐TL431。TL431的典型电路如下图所示。

参考电源电路图

只需要几个电阻即可实现功能，输出电压Vout=1.25×（1+R67/R66),通过调节R67和R66的比值即可实现输出电压的调节。值得注意的是电阻R68，该电阻有要求，TL431要想正常工作需要的阴极电流要大于1mA。

假设给阴极提供2mA的电流，输入为5V，输出为3.3V，则R68=(5-3.3)V/2mA=850欧姆。

以上就是对单片机电源的简单方案介绍，如果觉得本文对你有所帮助，请点赞，并关注本头条号。感谢支持。

本文由头条号玩转嵌入式原创，谢绝转载。

究竟是什么让很多单片机的工作电压是5V？

5V来自于TTL电平，5呢为True，0即为False，之后用了压降更低的PN节，衍生出了3.3这个电平。

12V和24V来自于汽车电瓶，早年乘用车又12V和24V两个系统，现在一般小型车12V，商用车24V，再究其由来应该是铅酸电池。

所以3v3和5v一般出现在信号电路或者单片机等vcc供电，而12v/24v一般出现在低压动力电，例如主板、显卡、轴流风机、监控器。

硬件决定系统基础，如果锂电池早点应用的话估计还会有3.7/7.4这个系统。

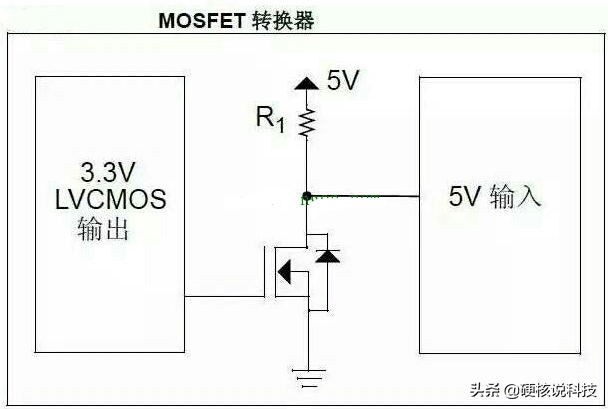

为什么很多单片机的工作电压是5v？ 因为大多数芯片都是5V的TTL电平，要做到电平兼容，电平匹配，避免要电平转换操作，所有很多单片机的工作电压都是5V。

早期（196x）的晶体管电路（TTL）单管的压降是0.7v，一个电路里经常有多个晶体管串联，比如4管串联，电源至少保证0.7x4=2.8v才能保证电路正常工作。

所以最早有3v、5v等标准，后来LM7805（197x）电源IC出来以后，5V成了事实标准。

TTL指的是TTL电平，0~5V之间，小于0.2V输出低电平，高于3.4V输出高电平，全称Transistor-Transistor Logic，即BJT-BJT逻辑门电路，是数字电子技术中常用的一种逻辑门电路，应用较早，技术已比较成熟。

TTL主要有BJT（Bipolar Junction Transistor 即双极结型晶体管，晶体三极管）和电阻构成，具有速度快的特点。

最早的TTL门电路是74系列，后来出现了74H系列、74L系列、74LS、74AS、74ALS等系列，但是由于TTL功耗大等缺点，正逐渐被CMOS电路取代。

为什么很多都是5V，而且有大量电源芯片支持的也是5V，电压浮动为5%，而电压标准，在A/D当中使用，标准应该是5.12V。

因为512是2的N次方，这样A/D的每一个字都是一个整数，当作为无符号计算的时候，更简单，但是没见到哪个成品用这个电压的，大部分都是5V，为什么不用呢？

因为做5.12的标准电压的成本会成倍增长，5V与5.12V精度差别在百倍，小数点后0.12V，基本很难做到高精度标准电压，市场通用电压为5V，上浮一定百分比。

2008年11月发布的STC12系列单片机数据手册中，STC12C系列的单片机电压范围是3.3~5.5V；STC12L系列的单片机电压范围是2.2~3.6V。

如果选择STC12C系列的单片机，只要单片机的工作频率不是太高，使用3.7V供电是没有任何顾虑的，官方声称单片机的抗干扰能力可以达到4000V，但实际应用说法不一。

现在单片机工作电压主要有两种：一种工作在3.3V，一种工作在5V。
