如何用Protel画单片机最小系统 的PCB

1、

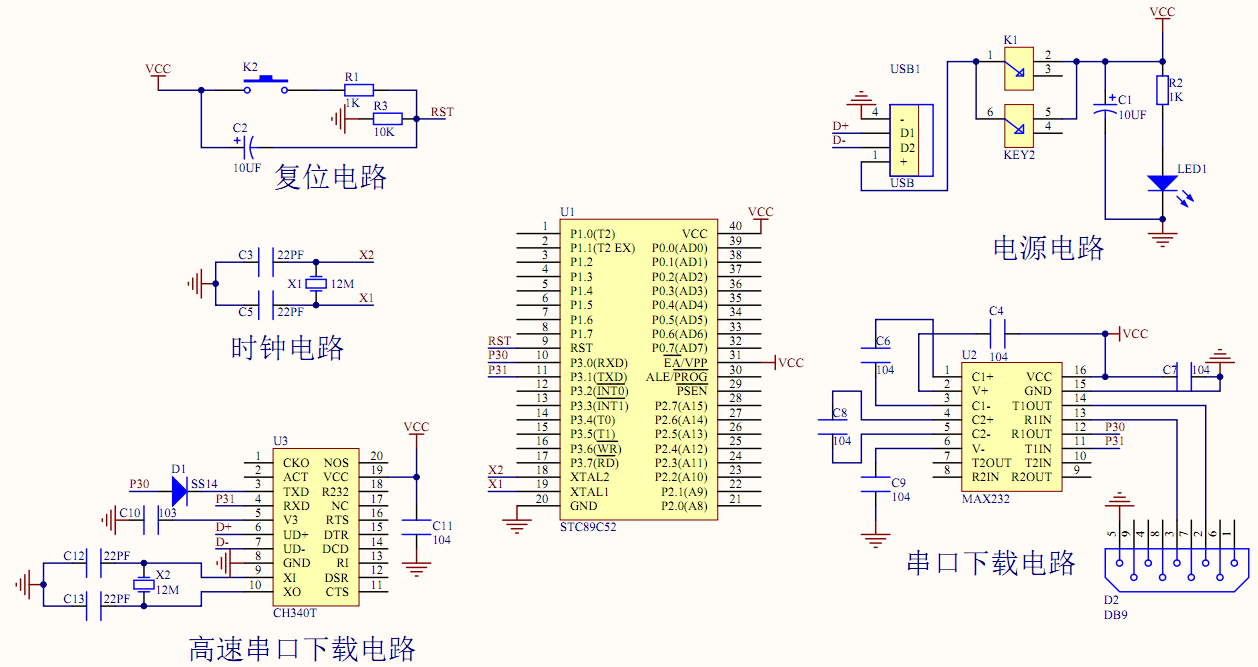

原理图（参考）

2、 设计步骤

(1) 建立PCB工程，并添加原理图，原理库，pcb图

(2) 根据参考原理图画出实际电路图。

(3) 将原理图导入pcb中生成pcb图。

(4) 设置相关规则，进行pcb的布线。

(5) 给pcb图敷铜，完成画板，并输出打印预览。

3、 具体过程

(1) 原理图（手动画图）

(2)

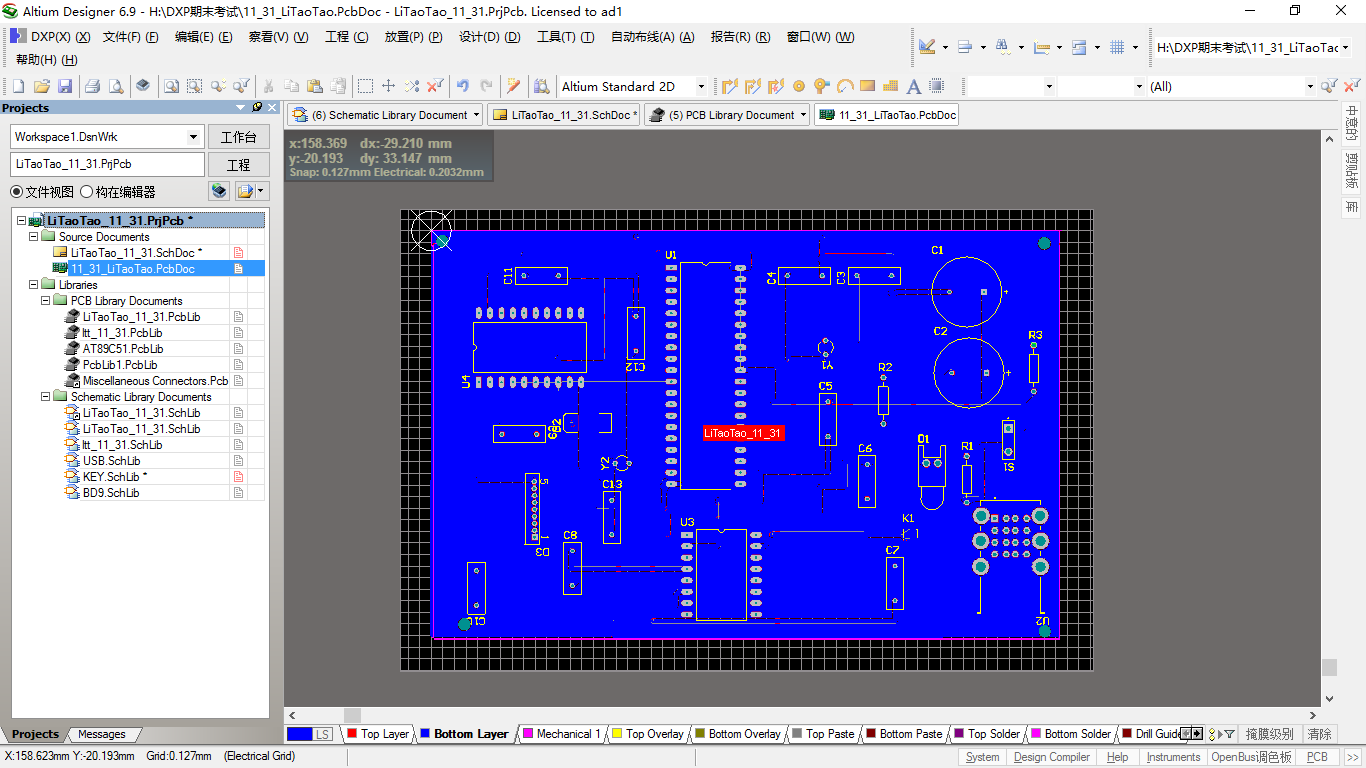

PCB板的设计图

(3) PCB设计图（打印输出）

1

底层设计图

2

顶层设计图

3

双层设计图

4 元件封装

AT89C51

2

MAX232

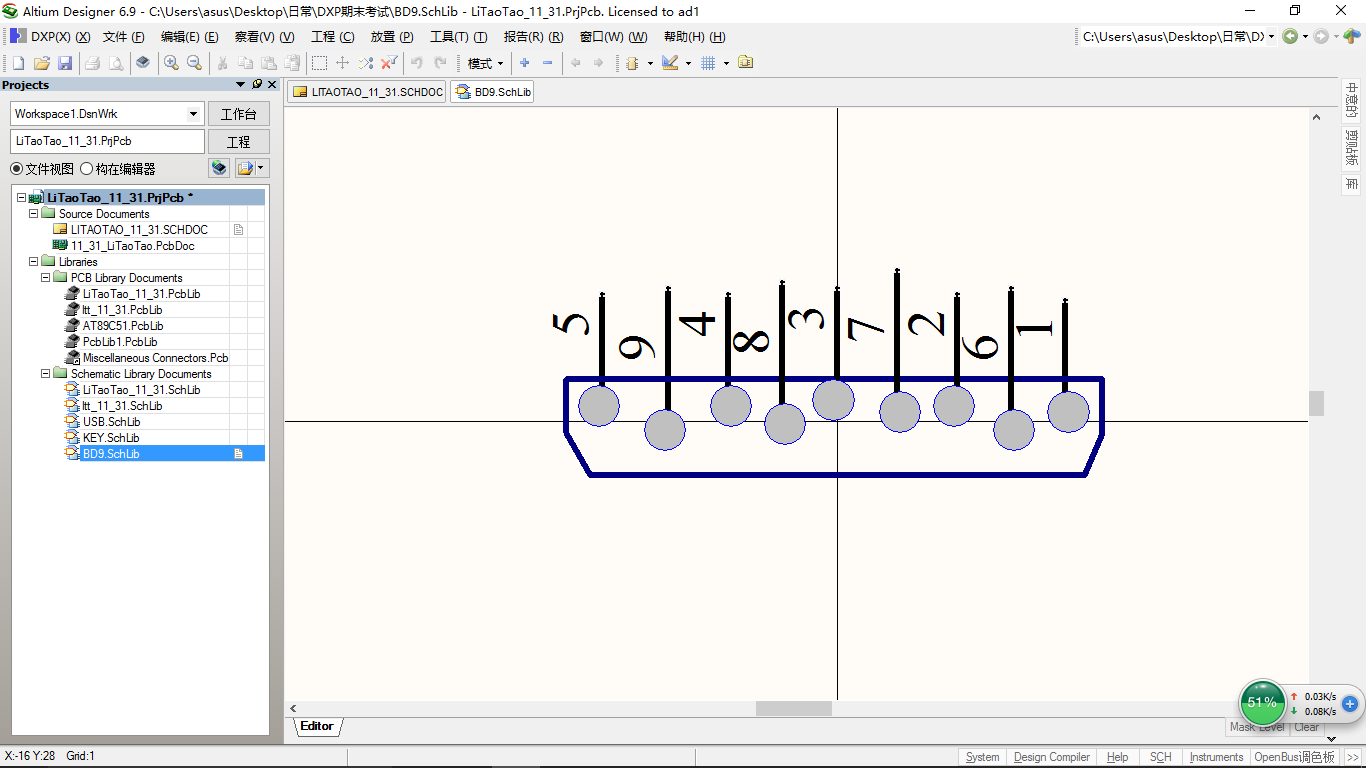

5 元件制作

BD9

KEY

USB

自学单片机第十七篇：焊一个单片机最小系统

学了这么长时间，基本算是入门了，如果有人问会不会单片机，我们可以自信地说一句，会那么一点。哈哈。当然单片机的学习，还是要动手操作的，没有实战，一切都是过眼云烟。我们就是朝着改变生活去的，靠软件是不行的。前边我们也测试了软件有时也有完不成的地方，这就需要我们实际操作了。有些同学没有单片机最小系统，又不想买，那么我们今天尝试着自己焊一个，由于需要看孩子，所以时间紧迫，就不管什么美观不美观了，先焊出来再说，电路图也不看，搞起来。

编写文章时，早已焊接完工。

首先是准备材料：

单片机一片：STC89c52RC，其他品牌也可以，这个必须有，不然没得玩，某宝大概1元一片。

单片机底座：DIP40的，没有也可以，就是后期更换单片机比较费事，我们可以不用，直接焊接。只要稳就好。

PCB洞洞板一片，大小得装得下单片机。

总开关（可保持的，实在没有也可以）、复位按键（点触型，可以不要）、晶振（随意找个就成，当然11.0592M最好，12M也可以，频率可高可低，但是得有）、瓷片电容（这个找两个30PF以内的，大了不行）、指示灯（用于指示电源是否接通的，要是没有也可以，盲刷）、跳线（可以用一般导线代替）、焊丝（粗细随意，活儿好就不是问题）、助焊膏（有松香也可以，我们只是焊接一个大阵脚的元件，助焊膏不影响大局，没有它，你基本就能把单片机焊废）、电烙铁（我们出征的武器）、直插排针（有了就好，没有的话，焊接上导线，到时候自己接线也可以）。

准备好这些东西，我们就开始工作了，为了赶进度，中间没有拍照，就到最后焊电容时，拍了一下，供大家参考，由于是单手操作，所以操作方法可能跟大家有出入。

焊接元件，首先是把元件安放到合适的位置，然后对引出线进行处理。长的可剪掉或者作导线用。

给烙铁上锡，我是单手焊的，你们可以双手焊，一手持丝一手焊，但记得，烙铁要能沾锡，不沾锡的就要处理下。我的焊丝带松香，所以有烟。

焊前要在焊点上抹助焊剂或松香。不然有些你把板子焊穿也焊不上。

先让焊笔接触元件，然后送丝，少上锡，不然会连起来的。

然后按原理图焊上所有部件。由于时间原因，我仅焊上了两排插针，因为刷程序要用。

这是正面布局。还好吧，不算很乱。主要是功能可以用就好。

这是一个下载接口，记得是当时双十一用红包免费买的，还好用着。

我把线都连上，写下程序看看，希望能写进去，不要出问题。

首先查看下下载器的COM口端口号，接下来下载要使用。

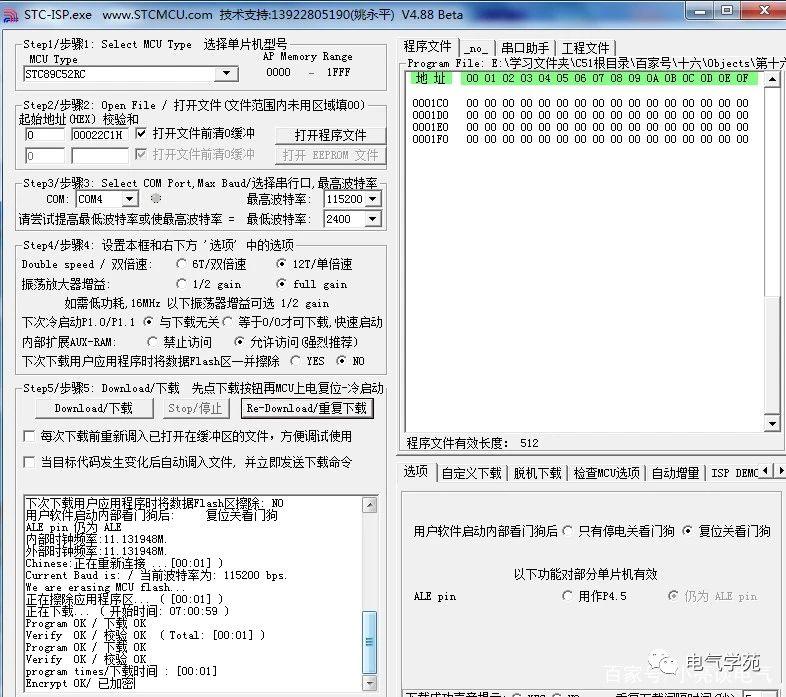

然后我们打开下载软件，这个软件，如果需要可以私信我，也可以直接到官网去下载，免费的，可以下载旧版本，因为如果购买的单片机比较老，新的下载器就不容易下载成功。

选择好文件，然后看下COM口是否正确，其他的不用更改，直接点击下方的下载，此时，单片机不要上电，等待软件提示。

当提示为单片机上电时，直接上电即可，如果是自己接的线，下载前把电源线正极先去掉，提示上电时，再连接上即可。为了方便，最好还是接一个电源总开关。我的程序比较小，所以一秒就下载完毕了。由于我没有焊接输出的插口，所以没法测试，但是既然下载成功了，那么可以预见的是，程序已经进入芯片，接下来就是调试的过程了。如果我把周围的插针焊接完成，那么就可以测试元件了。

以后有时间再完善吧，希望大家也能动手焊接一个自己的板子，体会不一样的喜悦和自信。学习单片机，不仅我们的程序是从一个一个代码走来的，我们的电路板也可以自己一点一点组装起来。这样，再看见电路，就能如数家珍了。

大家有什么问题或建议可以留言和私信我哦，共同学习，一起进步。

更多多内容，欢迎关注百家号：小亮谈电气。微信公众号：电气学苑。
