51单片机学习17-数码管动态显示

这篇讲数码管动态显示 ，四位一体共阴数码管动态显示信息。

要求数码管动态显示1 2 3 4，动态显示就是一个一个显示过去，只是速度比较快，眼睛看上去像一起显示的样子。

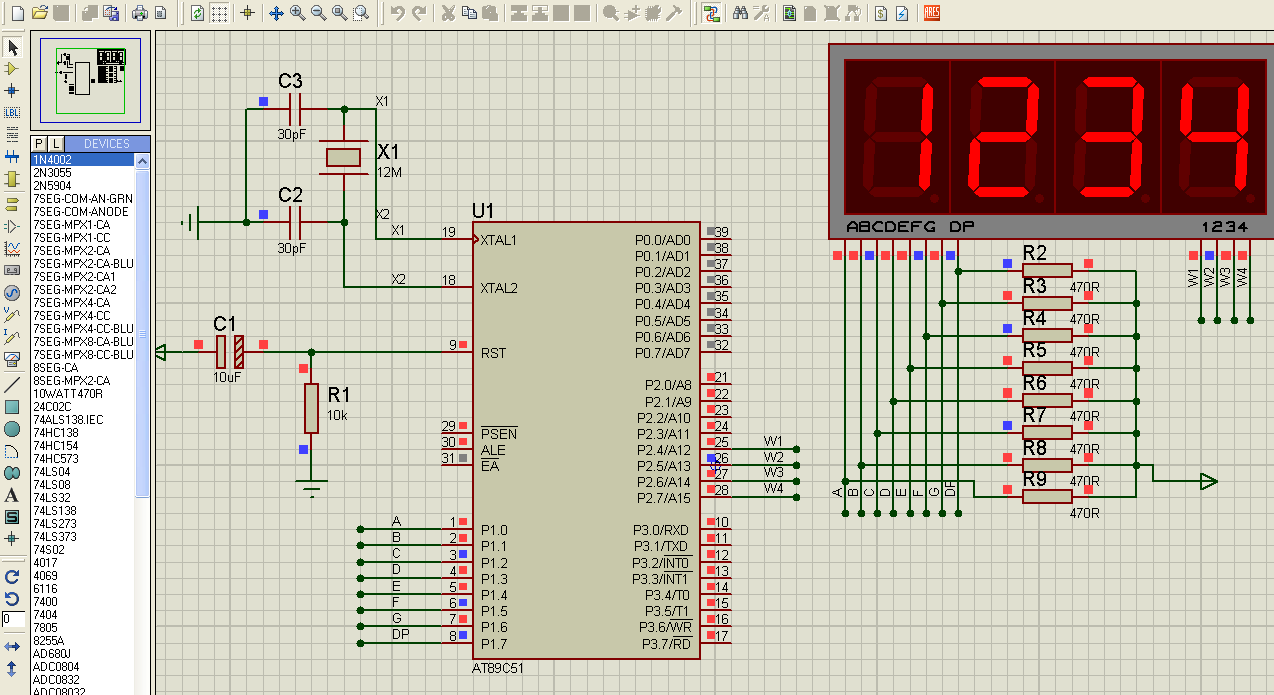

仿真图:

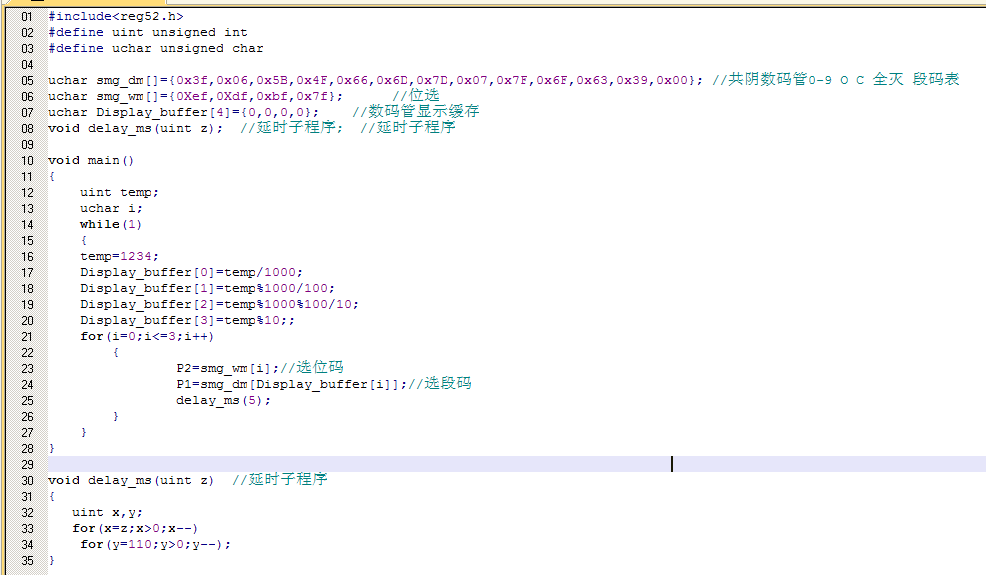

程序：

源程序：

#include<reg52.h>

#define uint unsigned int

#define uchar unsigned char

uchar smg_dm[]={0x3f,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x63,0x39,0x00}; //共阴数码管0-9 O C 全灭段码表

uchar smg_wm[]={0Xef,0Xdf,0xbf,0x7f}; //位选

uchar Display_buffer[4]={0,0,0,0}; //数码管显示缓存

void delay_ms(uint z); //延时子程序; //延时子程序

void main()

{

uint temp;

uchar i;

while(1)

{

temp=1234;

Display_buffer[0]=temp/1000;

Display_buffer[1]=temp%1000/100;

Display_buffer[2]=temp%1000%100/10;

Display_buffer[3]=temp%10;;

for(i=0;i<=3;i++)

{

P2=smg_wm[i];//选位码

P1=smg_dm[Display_buffer[i]];//选段码

delay_ms(5);

}

}

}

void delay_ms(uint z) //延时子程序

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}

仿真结果：
