MCS51单片机开发工具DIY

刘楚浩

摘要：本文详细介绍了利用AT89S8252单片机的在系统编程功能，用Visual Basic6.0(以下简称VB)在Windows环境下开发制作一款MCS51单片开发工具的方法。内容涉及VB编程、PC机并口控制及单片机在系统编程等内容。

关键词：VB编程AT89S8252 在系统编程 DIY

目前介绍单片机应用的文章很多，但介绍单片机开发工具制作的文章却较少。由于单片机是一门实践性很强的课程，所以单片机爱好者（尤其是初学者）往往更希望看到单片机开发工具制作方面的文章。本文正是因此而作，旨在帮那些DIY爱好者开发制作出适合自己的开发工具。

一、当前常用开发模式介绍

目前基本上有两种开发模式：

1，用仿真器优点：方便，可以设置断点，可以观察存贮器及寄存器的内容

缺点：价格昂贵，且仿真器终究不是单片机，有时代码在仿真器上能通过，但在单片机中不能正常工作，反而增加了调试的难度。

2，用编程器优点：价格相对便宜，通常一款编程器可编多种器件。

缺点：操作相当不便，每次要将芯片在目标板与编程器之间转移，并且还要在编译操作界面与编程器操作界面之间切换，大部份时间在做简单的重复的工作。

二、一种新的开发模式介绍及芯片选择

本文介绍的开发工具采用一种新的开发模式（类似于编程器开发模式）。由于利用了芯片的在系统编程功能，因此不需要移动芯片，在软件设计时设计成一旦代码文件被重新编过即自动下载到芯片并自动复位运行，真正的“所编即所得”。

目前很多单片机都支持在系统编程，MCS51系列单片机支持在系统编程的也很多，但大多数是支持通过PC机的串口对单片机进行编程。这样有三个不方便的地方：一是如果项目本身要与PC机串行通讯就不方便；二是要增加一片MAX232电平转换芯片；三是有的芯片要按特定的步骤进入下载模式，编程过程需要手工干预。

经过比较，Atmel公司生产的AT89S8252是一种比较理想的芯片，适合我们用来制作开发工具。此芯片有如下特点：

l 与MCS51兼容

l 内含8K可擦写1000次的程序存贮器，2K可擦写超过100000次的数据存贮器及256字节8位宽内部RAM

l 可通过SPI接口在系统串行编程，与MCS51兼容

l 串行编程时有自动擦写周期，在调试大程序时可以分段下载，节约时间

l 低电压下载，无需12V编程电压

三、AT89S8252串行编程介绍

1、 AT89S8252串行编程模式介绍

当芯片的RST引脚置高电平时，所有程序和数据存贮器可以通过SPI总线接口[SCK，MOSI（input），MISO（output）]编程。RST变高以后，在编程或擦除操作之前必须首先发送一条编程允许命令。在串行编程模式下，芯片会在字节编程之前自动插入一个擦除周期。因此，除非芯片的代码保护位被编程，编程之前不需要执行全片擦除命令。SPI接口之SCK时钟频率须低于晶振频率的1/40。

2、 AT89S8252串行编程步骤

a) 在XTAL1与XTAL2之间连接一个3-24MHz的晶振，在VCC与GND之前加上电源电压，将RST置高，等待10ms。

b) 发送串行编程允许命令

c) 发送写/读/擦除等命令及数据，串行数据高位在前，低位在后，数据在时钟的上升沿锁定

d) 如果上一步是写命令等待至少2.5ms

e) 需要时重复C，D两步

f) 将RST置低，芯片开始运行

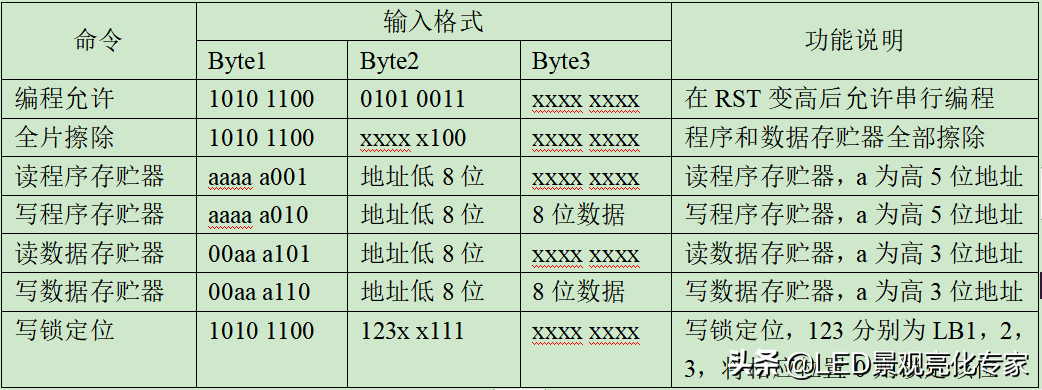

3、 AT89S8252串行编程命令介绍

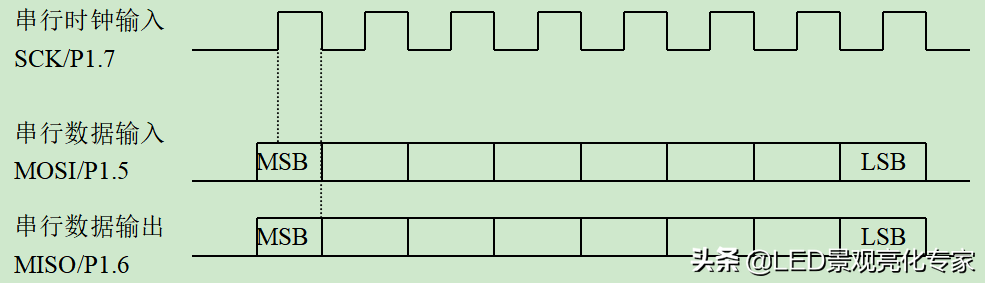

4、 AT89S8252串行编程时序图

四、硬件设计：

a) 通过计算机并口与单片机SPI口连接

b) 为了保护计算机并口，增加一片74HC244作为隔离

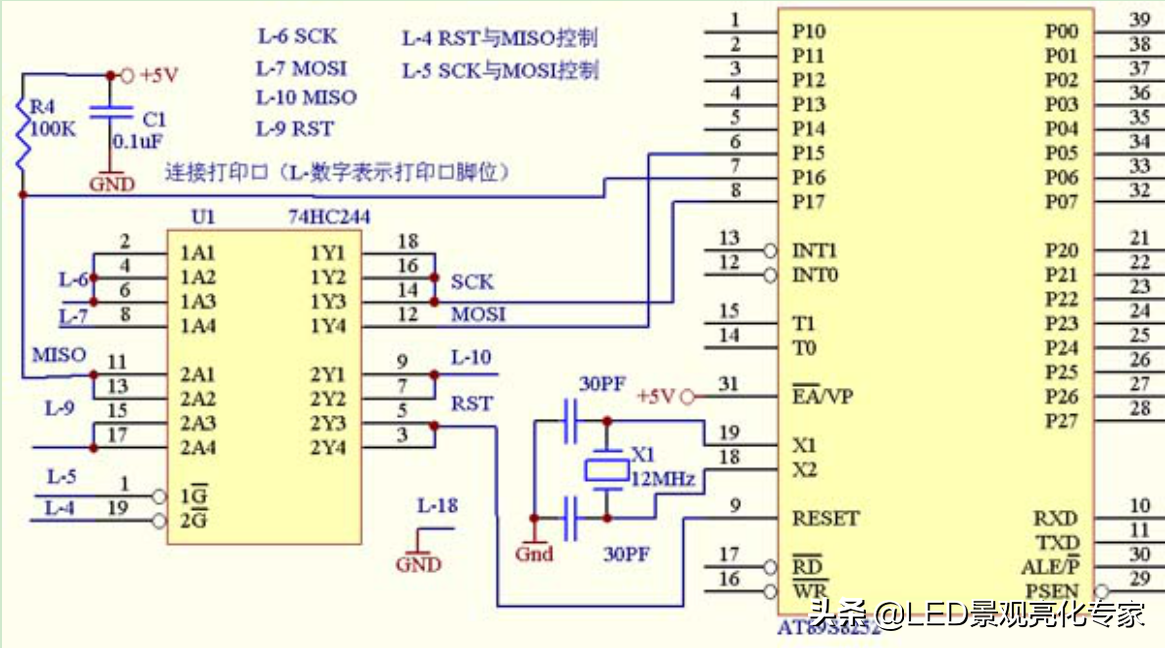

实用的原理图如下<已经过实践检验，放心使用>：

（原理图文件为mcu51diy.sch）

五、用VB编程进行并口控制介绍

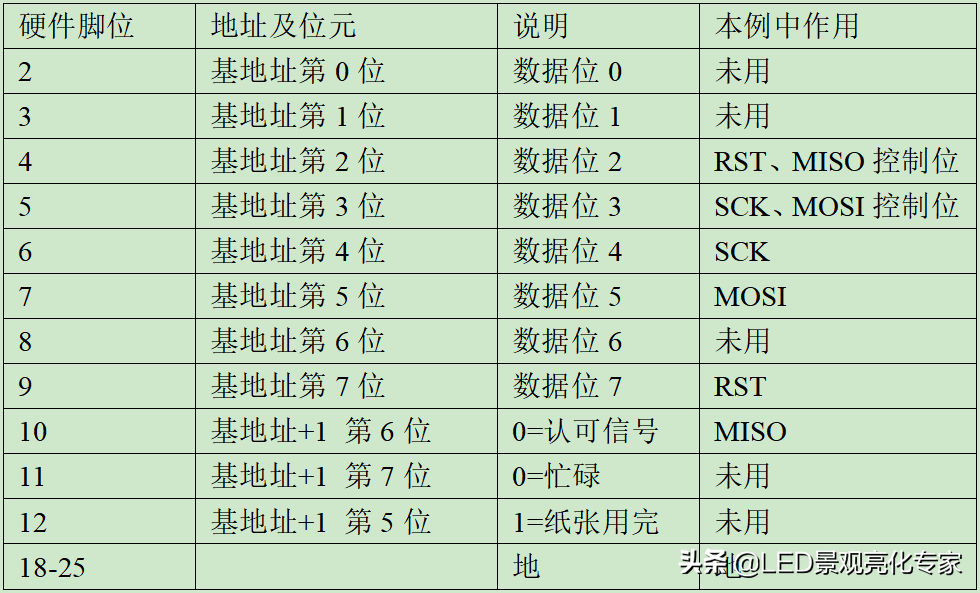

打印端口的基地址一般为0x278，0x378或0x3BC，这可以从控制面板中查到。为了方便读者，下面以表格形式列出常用打印端口脚位及寄存器位元说明。

在Windows环境下最简单易学的语言恐怕非VB莫属，所以我们的开发工具也选用VB作为编程语言。但由于Windows的保护，VB无法直接读写打印端口，因此我们需要另外的程序模块来实现打印端口的的直接读写。在Internet网上可以找到许多的此类模块，并且相当多的模块可以免费使用。经过试用，笔者推荐使用Winio v2.0，该模块支持Win9X/NT/2000/XP（http://www.internals.com Yariv Kaplan ），并且带有详细的帮助、例子程序及源码。使用时将Winio.sys、Winio.dll、Winio.vxd及Winio.bas四个文件拷贝到工作目录下，在VB中直接添加Winio.bas模块即可。本例中用到的函数有四个，分别说明如下：

1、 Initialize():允许端口控制函数，在使用端口输入输出函数之前调用一次，成功返回“1”，失败返回“0”，

2、 Shutdown():关闭端口控制函数，在退出程序时执行一次，成功返回“1”，失败返回“0”，

3、 GetPortVal(ByVal PortAddr As Integer, ByRef Portval As Long, ByVal bSize As Byte) As Boolean：读取端口函数，PortAddr 为端口地址， Portval为端口值，bSize为要读取的字节数，读取成功返回“1”，失败返回“0”，

4、 SetPortVal(ByVal PortAddr As Integer, ByVal Portval As Long, ByVal bSize As Byte) As Boolean：写端口函数，PortAddr 为端口地址， Portval为要写的值，bSize为要写入的字节数，写入成功返回“1”，失败返回“0”，

四个函数在Winio.bas模块中的声明如下：

Declare Function InitializeWinIo Lib "WinIo.dll" () As Boolean

Declare Function ShutdownWinIo Lib "WinIo.dll" () As Boolean

Declare Function GetPortVal Lib "WinIo.dll" (ByVal PortAddr As Integer, ByRef Portval As Long, ByVal bSize As Byte) As Boolean

Declare Function SetPortVal Lib "WinIo.dll" (ByVal PortAddr As Integer, ByVal Portval As Long, ByVal bSize As Byte) As Boolean

六、Inter HEX 格式文件介绍

由于一般的编译软件产生的用于写入芯片的文件都是Inter HEX格式的文件，Inter HEX文件属于文本文件，可以用记事本查看，一个Inter HEX文件的一行称为一个记录，每个记录都是由16进制字符组成的，两个字符表示一个字节的值，Inter HEX文件通常由若干条记录组成，每个记录都具有如下的形式：

：LLAAAATTDD…DDCC

“：”-是记录的起始标志

LL -记录长度，表示该记录中的数据字节数

AAAA-数据装入的首地址（16位）

TT-记录类型，00表示数据记录，01表示文件结束，(注意：有的编译软件会产生大于01的记录类型，本应用中对大于01记录类型的记录忽略掉即可)

DD-数据值（字节）

CC-校验和（将其本身与记录中除起始标志外的所有字节相加应为0，不为0则有错）

七、VB编程详细说明（由于各子程序的流程都较简单，所以直接给出源码而并未画出流程图，程序采用由底至顶的设计方法）：

1， 为了使用方便，我们分别写一个方便易记的输入函数及输出子程序，并且由于在很多情况下都要用到延时指令，所以我们也要写一个延时子程序（延时子程序调用WinAPI,有关方面的内容请读者参阅MSDN，此处不进行详细介绍）。

首先在“我的文档”内新建一个名为MCS51的文件夹，将Winio.sys、Winio.dll、Winio.vxd及Winio.bas拷贝到MCS51文件夹。启动VB6，新建一标准EXE工程。

将工程保存在MCS51文件夹中，文件名为MCS51.vbp。在“工程”菜单中单击“添加模块”将Winio.bas添加到MCS51工程中。把模块中与本例无关的函数声明删除，增添延时子程序及输入输出处理代码。完成后的Winio.bas代码如下：

Option Explicit

Dim Result As Boolean

Dim Portval As Long

Declare Function GetPortVal Lib "WinIo.dll" (ByVal PortAddr As Integer, ByRef Portval As Long, ByVal bSize As Byte) As Boolean

Declare Function SetPortVal Lib "WinIo.dll" (ByVal PortAddr As Integer, ByVal Portval As Long, ByVal bSize As Byte) As Boolean

Declare Function InitializeWinIo Lib "WinIo.dll" () As Boolean

Declare Function ShutdownWinIo Lib "WinIo.dll" () As Boolean

Public Declare Function GetTickCount Lib "kernel32" () As Long

'延时 TT ms 子程序

Sub TimeDelay(TT As Long)

Dim t As Long

t = GetTickCount()

Do

DoEvents

If GetTickCount - t < 0 Then t = GetTickCount

Loop Until GetTickCount - t >= TT

End Sub

'将DataOut 输出到地址为Address的端口子程序

Public Sub DIO_OutputByte(ByVal Address As Integer, ByVal DataOut As Integer)

Portval = DataOut

Result = SetPortVal(Address, Portval, 1)

End Sub

'返回地址为Address 的端口的值

Public Function DIO_InputByte(ByVal Address As Integer) As Integer

Result = GetPortVal(Address, Portval, 1)

DIO_InputByte = Portval

End Function

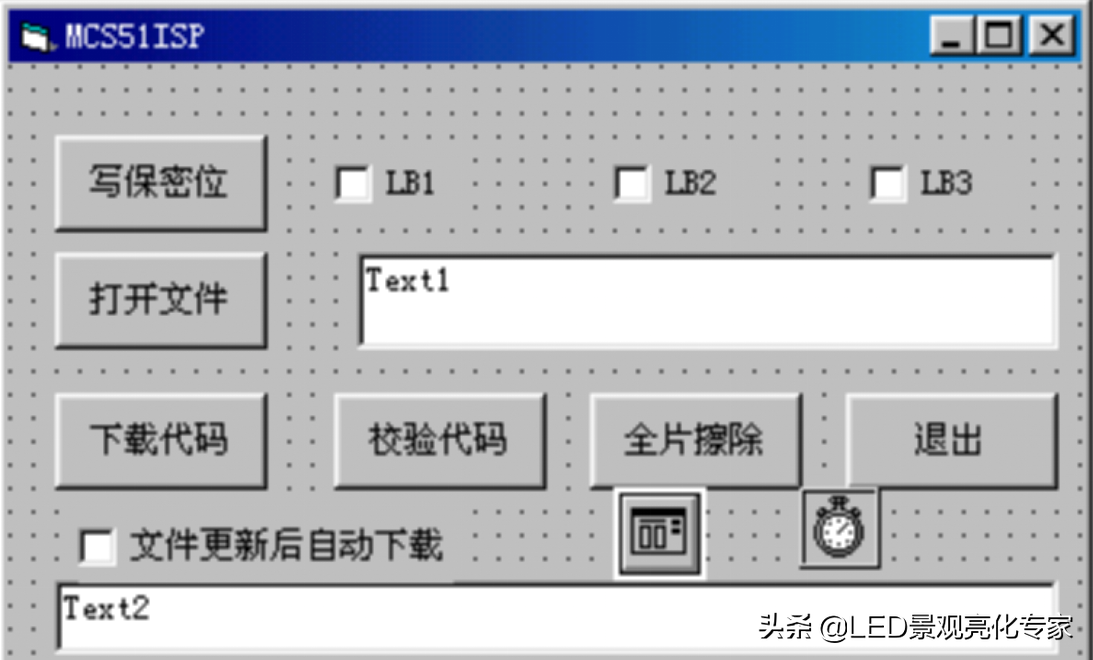

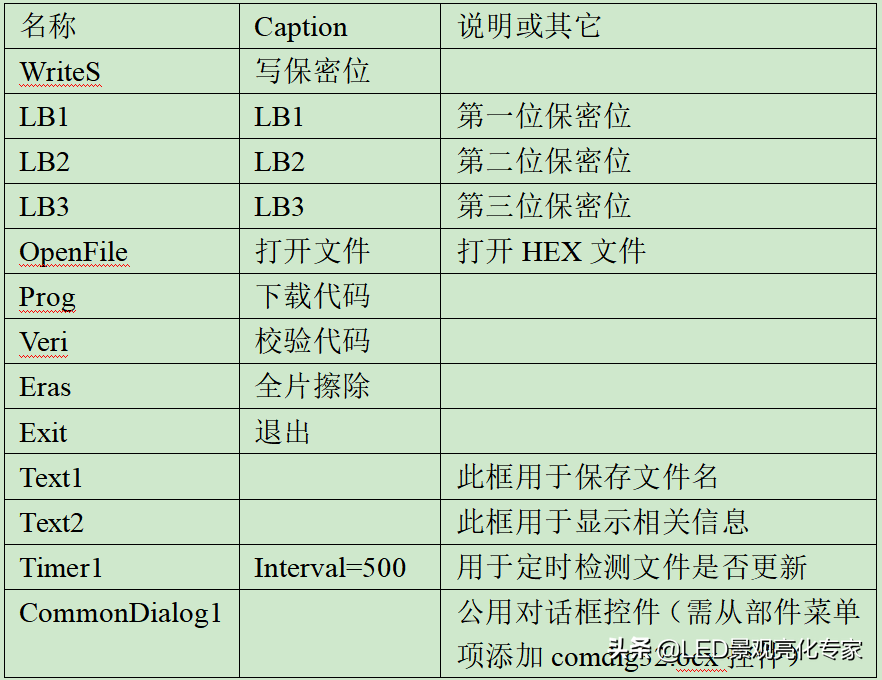

2， 在窗体上放置控件并设置控件的相关属性如下图及表所示：

3， 首先编定程序起动及退出的相关代码，起动时将Timer1关闭，在Text1及Text2中显示相关提示信息，并加入允许端口操作命令，退出时发出关闭端口操作命令。双击窗体空白处，在出现的代码窗中输入如下代码：

Private Sub Form_Load()

If InitializeWinIo = False Then

MsgBox "错误，无法开启端口！"

End

End If

Timer1.Enabled = False

Text1.Text = "*.HEX"

Text2.Text = "请选择目标文件！"

Beep

End Sub

双击“退出“按钮，在出现的代码窗中输入如下代码：

Private Sub Exit_Click()

Call ShutdownWinIo

End

End Sub

另外，为了使用方便，在代码窗的“通用”区定义打印端口基地址常数及定义一个存贮文件更新时间的变量；由于每个人的计算机配置不一样，对于快速的计算机可能需要延时同步，所以设置一个Delay延时常数。具体代码如下：

Const ptraddress = &H378 ‘此数值应根据机器的实际值填写

Const Delay = 2’当你的机器太快时加大此数值

Dim file_date‘用于存贮文件更新时间

4， 接下来我们要创建一个最基本的子程序，即字节输出子程序：

形式：outbyte(data As Integer)

功能：将一字节数据写入指定的单片机程序存贮器地址中，高位在前

入口：字节数据data

Private Sub outbyte(data As Integer) '输出字节

Dim Delay As Integer

Dim i As Integer

For con = 7 To 0 Step -1

DIO_OutputByte ptraddress, 2 ^ 7 '输出时钟低电平，RST高

For i = 1 To Delay‘延时

Next i

If (data And 2 ^ con) = 2 ^ con Then '如果数据位为1则输出1

DIO_OutputByte ptraddress, (2 ^ 7 + 2 ^ 5)

For i = 1 To Delay

Next i

DIO_OutputByte ptraddress, (2 ^ 7 + 2 ^ 5 + 2 ^ 4) '输出时钟高电平

For i = 1 To Delay

Next i

DIO_OutputByte ptraddress, (2 ^ 7 + 2 ^ 5) '输出时钟低电平

Else

DIO_OutputByte ptraddress, 2 ^ 7 '如果数据位为0则输出0

For i = 1 To Delay

Next i

DIO_OutputByte ptraddress, (2 ^ 7 + 2 ^ 4) '输出时钟高电平

For i = 1 To Delay

Next i

DIO_OutputByte ptraddress, 2 ^ 7 '输出时钟低电平

End If

For i = 1 To Delay

Next i

Next con

End Sub

5， 根据字节输出子程序构建程序存贮器字节写入子程序

形式：w_c_b(codeaddress As Integer, codedata As Integer)

功能：将数据codedata写入单片机程序存贮器codeaddress地址

入口：codeaddress-程序存贮器地址

codedata-数据

<此子程序兼容了AT89S53芯片的写入>

Private Sub w_c_b(codeaddress As Integer, codedata As Integer) '写代码字节

outbyte (((codeaddress And &HFF00) / (2 ^ 8) * 8) And &HF8 Or 2 Or ((codeaddress And &H2000) / (2 ^ 11))) '合并命令与高地址字节

outbyte (codeaddress And &HFF)

outbyte codedata

End Sub

6， 构建读单片机程序存贮器数据函数

形式：r_c(codeaddress As Integer) As Integer

功能：返回单片机存器贮器地址codeaddress处的数据

入口：codeaddress-程序存贮器地址

出口：r_c返回值

Private Function r_c(codeaddress As Integer) As Integer '读代码字节

Dim i As Integer

Dim con1 As Integer

Dim X As Integer

X = 0

outbyte (((codeaddress And &HFF00) / (2 ^ 8) * 8) And &HF8 Or 1 Or ((codeaddress And &H2000) / (2 ^ 11))) '合并命令与高地址字节

outbyte (codeaddress And &HFF)

For con1 = 7 To 0 Step -1

DIO_OutputByte ptraddress, 2 ^ 7 '输出时钟低电平，RST高

For i = 1 To Delay

Next i

DIO_OutputByte ptraddress, (2 ^ 7 + 2 ^ 4) '输出时钟高电平，RST高

For i = 1 To Delay

Next i

If (DIO_InputByte(ptraddress + 1)) And &H40 Then '采集数据

X = X + 2 ^ con1

End If

For i = 1 To Delay

Next i

DIO_OutputByte ptraddress, 2 ^ 7 '输出时钟低电平

Next con1

r_c = X

End Function

7， 双击“打开文件”按钮，键入下述代码（获取目标文件的路径及文件名并保存到Text1文本框中）。

Private Sub OpenFile_Click() '打开文件按钮

On Error GoTo errhandler

CommonDialog1.Filter = "*.HEX|*.hex"

CommonDialog1.FilterIndex = 2

CommonDialog1.ShowOpen

If CommonDialog1.FileName <> "" Then

Text1.Text = CommonDialog1.FileName

End If

errhandler:

End Sub

8， 由于在进行任何操作之前都要发送允许编程命令 ，因此构建一个允许编程子程序。

功能：打开74HC244并发出允许编程命令，使芯片进入编程状态

Private Sub StartProg() '发送串行编程命令

DIO_OutputByte ptraddress, 0 '打开74hc244，点亮编程指示灯

TimeDelay (20)

DIO_OutputByte ptraddress, 2 ^ 7 '设置RST为高

TimeDelay (20)

outbyte &HAC

outbyte &H53

outbyte &H53

End Sub

9， 根据上面所构建的子程序及函数，可以编写出下载文件子程序的代码了。双击“下载代码”按钮，在代码窗中键入如下代码。

Private Sub Prog_Click()

ii = 0

oo = 0

If Text1.Text = "*.hex" Or Text1.Text = "" Then

Text2.Text = "未选择文件或文件不存在，请重新选择目标文件！"

GoTo err

End If

FileNumber = FreeFile

Open Text1.Text For Input As FileNumber

StartProg

Do While Not EOF(FileNumber)

Line Input #FileNumber, inbuf

If Left$(inbuf, 1) <> ":" Then

Text2.Text = "非Inter格式Hex文件，请重新择！”

GoTo err

End If

Dim i As Integer

Dim o As Integer

o = 0

For i = 2 To Val("&h" + Mid$(inbuf, 2, 2) + 5) * 2 Step 2 '检查文件

o = (o + Val("&h" + Mid$(inbuf, i, 2))) And &HFF

Next i

If o <> 0 Then

Text2.Text = "文件检查未通过，请重新编译文件！"

GoTo err

End If

'-------------------------------------------

If Val("&h" + Mid$(inbuf, 8, 2)) > 1 Then

GoTo NEXT_LOOP

End If

'--------------------------------------------

If Val("&h" + Mid$(inbuf, 2, 2)) <> 0 Then

o = Val("&h" + Mid$(inbuf, 4, 4))

For i = 10 To Val("&h" + Mid$(inbuf, 2, 2)) * 2 + 8 Step 2

w_c_b o, Val("&h" + Mid$(inbuf, i, 2))

ii = ii + 1

Dim t As Long

t = GetTickCount

TimeDelay (3)

Text2.Text = Str$(ii) + " Bytes"

o = o + 1

DoEvents

Next i

End If

NEXT_LOOP:

Loop

err:

DoEvents

DIO_OutputByte ptraddress, 2 ^ 3

Close FileNumber

Beep

End Sub

10， 构建校验文件子程序：双击“校验文件”按钮，在代码窗中输入如下代码：

Private Sub Veri_Click() '校验文件

FileNumber = FreeFile

If Text1.Text = "*.hex" Or Text1.Text = "" Then

Text2.Text = "请选择目标文件！"

GoTo err

End If

Open (Text1.Text) For Input As FileNumber

StartProg

Do While Not EOF(FileNumber)

Line Input #FileNumber, inbuf

If Left$(inbuf, 1) <> ":" Then

Text2.Text = "非Inter格式Hex文件，请重新选择！"

GoTo err

End If

'-------------------------------------------

If Val("&h" + Mid$(inbuf, 8, 2)) > 1 Then

GoTo NEXT_LOOP

End If

'--------------------------------------------

Dim i As Integer

Dim o As Integer

If Val("&h" + Mid$(inbuf, 2, 2)) <> 0 Then

o = Val("&h" + Mid$(inbuf, 4, 4))

For i = 10 To Val("&h" + Mid$(inbuf, 2, 2)) * 2 + 8 Step 2

If r_c(o) <> Val("&h" + Mid$(inbuf, i, 2)) Then

oo = oo + 1

End If

o = o + 1

ii = ii + 1

Text2.Text = Str$(ii) + " Bytes"

DoEvents

Next i

End If

NEXT_LOOP:

Loop

If oo = 0 Then

Text2.Text = "文件检验通过"

Else

Text2.Text = "文件检验共发现" + Str$(oo) + "字节错误！"

End If

err:

DIO_OutputByte ptraddress, 2 ^ 3

Close FileNumber

Beep

End Sub

11， 编写写保密位子程序，双击“写保密位”按钮，在代码窗中键入如下代码：

Private Sub WriteS_Click()

Dim temp As Integer

StartProg

outbyte &HAC

temp = &HFF

If LB1.Value = 1 Then

temp = temp And &H7F

End If

If LB2.Value = 1 Then

temp = temp And &HBF

End If

If LB3.Value = 1 Then

temp = temp And &HDF

End If

outbyte temp

outbyte temp

Text2.Text = "OK!"

TimeDelay (20)

DIO_OutputByte ptraddress, 2 ^ 3

End Sub

12， 文件更新后自动下载功能处理代码如下：

Private Sub check1_click() '文件更新后自动重下载

If Check1.Value = 1 Then

Timer1.Enabled = True

If Text1.Text <> "*.hex" And Text1.Text <> "" Then

file_data = FileDateTime(Text1)

End If

Else

Timer1.Enabled = False

End If

End Sub

Private Sub Timer1_Timer() '文件是否更新检查

Timer1.Enabled = False

On err GoTo err1

If Text1.Text <> "*.hex" And Text1.Text <> "" Then

If file_date <> FileDateTime(Text1) Then

Prog_Click

file_date = FileDateTime(Text1)

End If

End If

err1:

Timer1.Enabled = True

End Sub

至此，全部程序编写完成，程序能实现基本的下载、校验、写保密位及文件更新后自动重写功能。

八、结束语

虽然上述程序能实现各种基本的功能，但并不完善，并未考虑各种异常情况，读者可根据实际情况进行完善。编程功力较差的朋友可直接到笔者的网站（http://www.mcudiy.com）下载相对较完善的程序。如果充分理解了上述程序，那么DIY一个AVR及PIC单片机的开发工具也非难事。其实，在笔者的网站有“MCS51/AVR/PIC三合一下载器”供爱好者下载，之所以单独叙述MCS51开发工具，仅仅是为了叙述简单及容易理解。

参考资料：

《AT89S8252数据手册》http://www.atmel.com

《利用Visual Basic实现串并行通信技术》 范逸之、陈立元、孙德萱、程正孚编著

清华大学出版社2001年

《Visual Basic6.0入门与提高》张树兵、戴红、陈哲、编著

清华大学出版社2001年

MCS-51系列单片机简介-单片机原理与应用

作为主流的单片机品种，MCS-51系列单片机市场份额占有量巨大，PHILIPS公司、ATMEL公司等纷纷开发了以8051为内核的单片机产品，这些产品都归属于MCS-51单片机系列。

1.5.1 MCS-51单片机的内部组成。

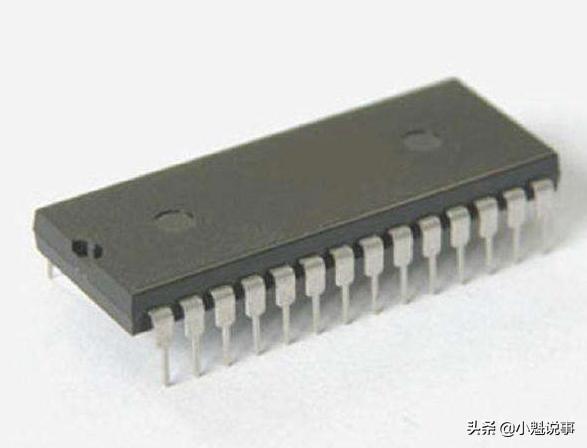

MCS-51单片机的引脚和内部组成如图1.1所示。通常采用DIP或PLLD封装，

其内核是8051CPU，CPU的内部集成有运算器和控制器，运算器完成运算操作(包括数据运算、逻辑运算等)，控制器完成取指令、对指令译码以及执行指令。MCS-51单片机的片内资源有：

·中央处理器：

中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。

·数据存储器(RAM)：

8051内部有128字节数据存储器(RAM)和21个专用寄存器单元，它们是统一编址的，专用寄存器有专门的用途，通常用于存放控制指令数据，不能用作用户数据的存放，用户能使用的RAM只有128个字节，可存放读写的数据，运算的中间结果或用户定义的字型表。

·程序存储器(ROM)：

8051共有4K字节程序存储器(ROM)，用于存放用户程序和数据表格。

·定时/计数器(ROM)：

8051有两个16位的可编程定时/计数器，以实现定时或计数，当定时/计数器产生溢出时，可用中断方式控制程序转向。

·并行输入输出(I/O)口：

8051共有4个8位的并行I/O口(P0、P1、P2、P3)，用于对外部数据的传输。

·全双工串行口：

8051内置一个全双工异步串行通信口，用于与其它设备间的串行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。

·中断系统：

8051具备较完善的中断功能，有五个中断源(两个外中断、两个定时/计数器中断和一个串行中断)，可基本满足不同的控制要求，并具有2级的优先级别选择。

·时钟电路：

8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运行的时序脉冲，但需外接晶体振荡器和振荡电容。

1.5.2 MCS-51系列单片机的主要产品

其中AT89S51单片机是一种新型的在线可编程的单片机，内部有：4K字节、Flash存储器，它使得单片机产品的软件可在线升级，也使得单片机的学习开发、程序的下载较过去方便许多。

相关问答

MCS-51单片机是美国INTE公司于1980年推出的产品,与MCS-48单片机相比,它的结构更先进,功能更强,在原来的基础上增加了更多的电路单元和指令,指令数达111条,MC...

...该方式是以8位数据为一帧,没有起始位和停止位,先发送或接收最低位。方式2:采用这种方式可接收或发送11位数据,以11位为一帧,比方式1增加了一...

MCS-51单片机常见的循环指令有JC/JNC、DJNZ和CJNE等,下面是一个简单的循环指令程序编写示例:```ORG0;程序入口地址MOVR0,#10H;将初值10H赋给R0寄存器...

MCS-51单片机汇编语言中,没有SP这条指令,只有针对SP操作的指令。51单片机中SP是堆栈指针寄存器,存放着当前堆栈地址。堆栈用于存储子程序调用、中断程序调用时...

从本质上说,每一个中断都一个专门的寄存器,即中端标志寄存器。当中断寄存器的值为1时,会向cpu发送中断请求。但是响不响应是根据ie寄存器里的位所决定的。总...

MCS-51系列单片机,属于哈佛结构体系体系结构。哈佛结构是一种将程序指令存储和数据存储分开的存储器结构。中央处理器首先到程序指令存储器中读取程序指令...

MCS-51单片机存储器有四个存储空间:1、片内程序存储器;2、片外程序存储器;3、片内数据存储器;4、片外数据存储器。存储器(Memory)是现代信息技术中用于...

变址寻址。例如:MOVCA,@A+DPTR,MOVCA,@A+PC变址寻址。例如:MOVCA,@A+DPTR,MOVCA,@A+PC

MCS51单片机的最大程序空间是64k,也就是从0000开始,一直到FFFF,也就是0到65535。51单片机根据型号不同,内部分配的程序空间也不一样,比方说,程序空间是32k...

51单片机的具体存储器地址分配数据存储器(RAM)为256字节,地址范围为00H~FFH,分为两大部分:低128字节(00H~7FH)为真正的RAM区;高128字节(80H~FF...
