详解单片机中的串行口

单片机内部有一个功能强大的全双工串行口，该串行口有四种工作方式，以供不同场合使用。波特率可由软件设置，由片内的定时器/计数器产生。串行口接收、发送均可工作在查询方式或中断方式，使用十分灵活。

单片机的串行口除了用于数据通信之外，还可以用来驱动单片机应用系统中的键盘和显示器，这是其他微机系统所不能比拟的。

串行口的结构与控制

为了进行串行数据通信，单片机同样也需要相应的串行接口电路。不过这个接口电路不是单独的芯片，而是集成在单片机芯片的内部，成为单片机芯片的一个组成部分。

80C51单片机内部的串行口，由发送缓冲寄存器 SBUF、接收缓冲寄存器 SBUF、发送控制寄存器、接收控制寄存器、输入移位寄存器和输出控制门组成。控制单片机串行口的控制寄存器共有两个：特殊功能寄存器 SCON 和 PCON，可以用软件改变两者的内容来控制串行口的工作方式和波特率。

80C51单片机内部有一个全双工的串行通信口，即串行接收和发送缓冲器SBUF，这两个在物理上是独立的接收发送器，既可以接收数据，也可以发送数据。但接收缓冲器只能读出不能写入，而发送缓冲器则只能写入不能读出，两个缓冲器共用同一个地址(99H)。

这个通信口既可用于网络通信，也可实现串行异步通信，还可以当成同步移位寄存器使用。如果在通信口的输入输出引脚上加上电平转换器，还可方便地构成标准的RS-232和RS-485接口。

在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器，具有同一个地址(99H)。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。

该寄存器的字节地址为98H，有位寻址功能。

SCON格式如下：

SM0(SCON.7)、SM1(SCON.6)：控制串行口的工作方式。

SM2(SCON.5)：允许方式2和方式3进行多机通信控制位。在方式2或方式3中，如SM2=1，则接收到的第9位数据(RB8)为0时不激活RI。在方式1时，如SM2=1，则只有收到有效停止位时才会激活RI。若没有接收到有效停止位，则RI清0。在方式0中，SM2必须置为0。

REN(SCON.4)：允许串行接收控制位。REN=1允许串行接收，REN=0则禁止串行接收。该标志由软件来置1或清0。

TB8(SCON.3)：是工作在方式2和方式3时，该位是要发送的第9位数据。在一些通信协议中该第9位用于奇偶校验(补奇或补偶);而在MCS-51多处理机通信中，这一位是区别地址帧还是数据帧的标志，需要时由软件置位或复位。

RB8(SCON.2)：是工作在方式2和方式3时，该位是已接收到的第9位数据，它是奇偶校验位。在MCS-51多处理机通信中是区别地址帧/数据帧的标志。在模式1中，若SM2=0，RB8存放的是已接收数据的停止位。在模式0中，RB8未用，需要时由软件来置1或清0。

TI(SCON.1)：发送中断标志位。在模式0中，发送完第8位数据时由硬件置位;在其他模式中发送停止位开始时刻由硬件置位。置位时TI=1，申请中断，CPU响应中断后，由软件来清除TI再发送下一帧数据。

RI(SCON.0)：接收中断标志位。在模式0中，接收完第8位数据时由硬件自动置位;在模式 1 中，SM2=1，只有接收到有效的停止位，才能对 RI 置位。在其他模式中，在接收停止位的半中间由硬件对RI置位。置位时申请中断，CPU响应中断后取走数据，清除RI标志，必须由软件清零。

SCON的所有位复位时被清零。

特殊功能寄存器PCON

其字节地址为87H，没有位寻址功能。PCON的格式如下：

其中与串行接口有关的只有D7位。

SMOD：波特率选择位。

串行口的工作方式

串行口有四种工作方式，它们是由串行口控制寄存器 SCON 的 SM0、SM1的状态来定义的，编码及功能如表2-3所示。在这四种工作方式中，串行通信只使用方式1、2、3。方式0主要用于扩展并行输入/输出口。

表2-3 串行口工作方式

表中：fosc为晶振频率，UART为通用异步接收和发生器。

方式0

在方式 0 状态下，串行口为同步移位寄存器输入/输出方式，其波特率是固定不变的，数据由RxD(P3.0)端输入，同步移位脉冲由TxD(P3.1)端输出。方式0主要用于扩展并行输入输出口(如串行LED数码管显示系统等)。

(1)方式0发送

当一个数据写入串行口发送缓冲器SBUF时，串行口即将8位数据以fosc/12的波特率从RxD引脚输出(从低位到高位)，发送完8位数据时，将发送中断标志TI置1。TxD引脚输出同步脉冲，波形如图2-22所示。

(2)方式0接收

在满足REN=1和RI=0的条件下，就会启动一次接收过程，此时RxD为串行输入端，TxD为同步脉冲输出端。串行接收的波特率为fosc/12，其时序如图2-23所示。当接收完一帧数据(8位)后，控制信号复位，中断标志 RI 被置 1，呈中断申请状态。当再次接收时，必须通过软件将RI清零。

▲图2-22 串行口“方式0”发送时序

▲图2-23 串行口“方式0”接收时序

在方式0中，SCON中的TB8、RB8位没用，多机通信控制位SM2位必须为0。在方式0下发送或接收完8位数据时，由硬件置1并发送中断标志TI或RI，向CPU申请中断，CPU响应TI或RI中断后，标志TI或RI必须由用户程序清0。

方式1

串行口以方式1工作时，SCON中的SM0、SM1两位分别为0、1，则串行口被控制为波特率可变的8位异步通信接口。发送的每帧信息为10位：1位起始位，8位数据位(先低位后高位)和1位停止位。

(1)方式1发送

串行口以方式1发送时，数据由TxD端输出，CPU执行一条数据写入发送数据缓冲器SBUF的指令，数据字节写入SBUF后，就启动串行口发送器发送。发送完一帧信息的数据位后，发送中断标志置1，其时序如图2-24所示。

▲图2-24 串行口“方式1”发送时序

(2)方式1接收

当REN=1时，允许接收器接收，数据从RxD端输入。接收器以所选波特率的16倍速率采样RxD端的电平，当检测到RxD端从1到0的跳变时，启动接收器接收，并复位内部的16分频计数器，以便实现同步。

在起始位，如果接收到的值不为0，则起始位无效，复位接收电路，当再次接收到一个由1到0的跳变时，重新启动接收器。如果接收值为0，则起始位有效，接收器开始接收本帧的其余信息(一帧信息为10位)。在方式1接收中，若同时满足以下两个条件：RI=0、SM2=0和接收到的停止位=1时，则接收数据有效，实现装载SBUF、停止位进入PB8、接收中断标志RI置1。接收控制器再次采样RxD的负跳变，以便接收下一帧数据。

若这两个条件不能同时满足，信息将丢失。中断标志RI必须由用户的软件清零，通常情况下，串行口以方式1工作时，SM2置为0。方式1的接收时序如图2-25所示。

▲图2-25 串行口“方式1”接收时序

方式2

当SM0、SMl两位分别为1、0时，串行口工作在方式2，此时串行口被定义为9位异步通信接口。发送时可编程位(TB8)根据需要设置为0或1，接收时，可编程位被送入SCON中的RB8。

(1)方式2发送

在方式2发送时，数据由TxD端输出，发送一帧信息由11位组成：1位起始位、8位数据位(低位在先、高位在后)、1位可编程位(第9位数据位)和1位停止位，附加的第9位数据为 SCON中的 TB8。TB8由软件置 1 或清 0，可作为多机通信中的数据标志位，也可作为数据的奇偶校验位。

CPU在执行一条写SBUF的指令后，便立即启动发送器发送，送完一帧信息后，TI被置1，其时序如图2-26所示。在发送下一帧信息之前，TI必须由中断服务程序(或查询程序)清0。

▲图2-26 串行口“方式2”发送时序

(2)方式2接收

当 SM0、SMl两位分别为1、0，且 REN=1 时，允许串行口以方式 2 接收数据。数据由 RxD端输入，接收11位信息：1位起始位、8位数据位、1位可编程位(第9位数据)和1位停止位。当接收器采样到RxD端从1到0的跳变，并判断起始位有效后，便开始接收一帧信息。当接收器接收到第9位数据后，如果RI=0且SM2=0或接收到的第9位数据为1时，接收到的数据送入SBUF，第9位数据送入RB8，并置RI=1，其时序如图2-27所示。若不能同时满足这两个条件，接收的信息将丢失。

▲图2-27 串行口“方式2”接收时序

方式3

当SM0、SM1两位为11时，串行口工作在方式3，方式3为波特率可变的9位异步通信方式，除了波特率外，方式3和方式2的发送时序和接收时序相同。

波特率的计算与串行口初始化

波特率的计算

在串行通信中，收发双方的波特率必须保持一致。通过软件可设定串行口的4种工作方式，并确定每种方式的波特率。

(1)方式0的波特率是固定的，为单片机晶振频率fosc的1/12，即BR=fosc/12。

如fosc=6MHz，则波特率500kbit/s;如fosc=12MHz，则波特率为1Mbit/s。

(2)方式 2 的波特率也是固定的，且有两种。一种是晶振频率的 1/32，另一种是晶振频率的1/64，即fosc/32和fosc/64。如用公式表示为：

式中，SMOD为特殊功能寄存器PCON串行口波特率系数的控制位，SMOD=1表示波特率加倍。注意，PCON不能使用位寻址，只能对其进行字节操作。

如12M晶振系统中，若SMOD=0，则波特率=187.5kbit/s;SMOD=1，则波特率375kbit/s。

(3)方式1和方式3的波特率是可变的，其波特率由定时器1的计数溢出(对80C52来说，也可使用定时器2的计数溢出)决定，公式为：

式中定时器1溢出率计算公式为：

各种方式波特率的计算如表2-4所示。

表2-4 波特率的计算公式

表中，若SMOD=0，则K=1;若SMOD=1，则K=2。

通常使用单片机的串行口时，选用的晶振频率 fosc比较固定(一般为 6MHz ， 12MHz 或11.0592MHz)。单片机和微机通信时，选用的波特率也相对固定。

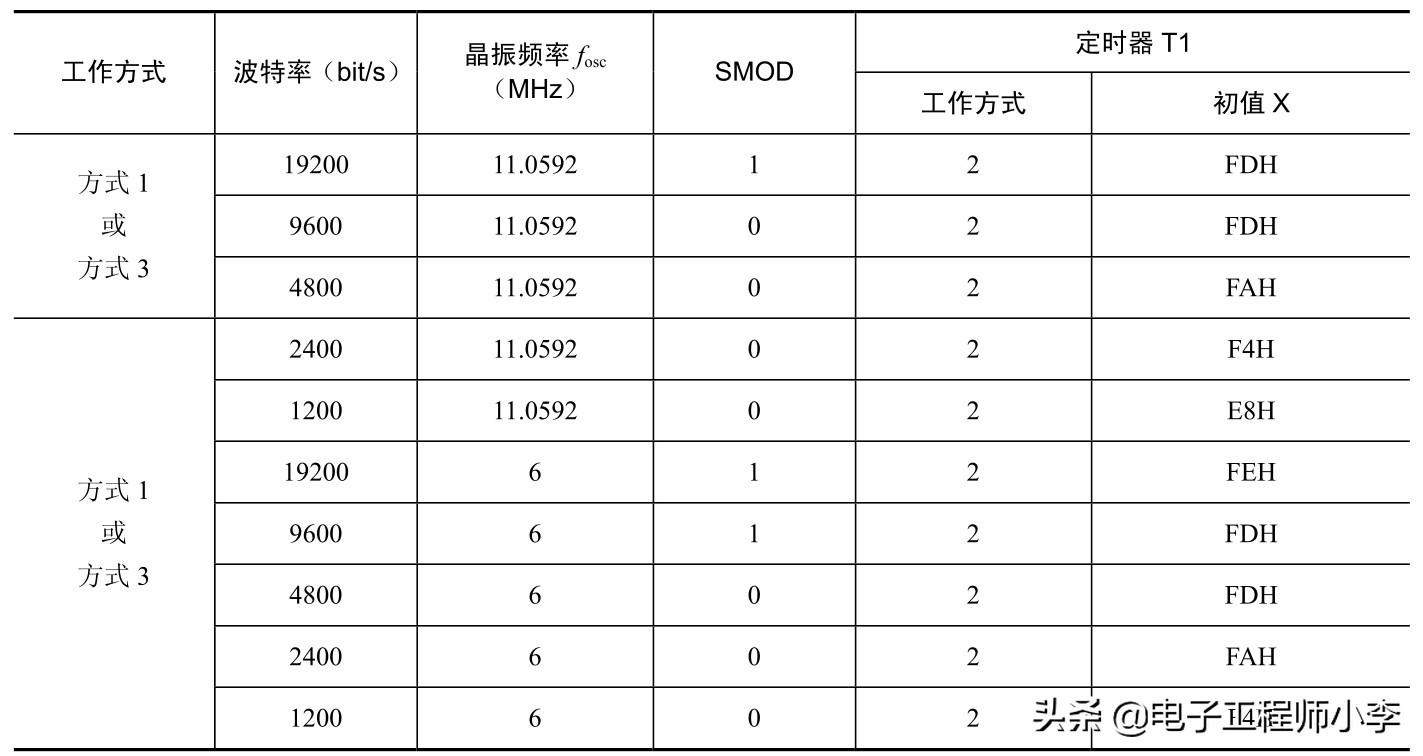

实际使用中，经常根据已知波特率和时钟频率来计算定时器T1的初值。为方便使用，将常用的波特率和初值X间的关系列成表2-5。

表2-5 常用通信方式及其波特率

其中有以下三点需要注意。

(1)表2-5中仅为一些特定系统串口通信时的典型数据，对于其他一些未列出的波特率，应通过前述公式进行计算获取。并可进行相关参数调整，以获得需求的波特率。

(2)在使用的时钟振荡频率为12MHz或6MHz时，表中初值X和相应的波特率之间有一定误差。例如，FDH的对应的理论值是10416波特(时钟振荡频率为6MHz时)，与9600波特相差816波特，消除误差可以通过调整时钟振荡频率 fosc来实现。例如，如果采用的时钟振荡频率为11.0592MHz，在要求串行通信的系统中，为保证串行通信准确，一般使用11.0592Hz的晶振。

(3)如果串行通信选用很低的波特率，可将定时器T1设置为方式1定时。但T1溢出时，需要在中断服务程序中重新装入初值。中断响应时间和执行指令时间也会使波特率产生一定的误差，可用改变初值的方法进行适当调整。

串行通信的校验

异步通信时可能会出现帧格式错、超时错等传输错误。在具有串行口的单片机的开发中，应考虑在通信过程中对数据差错进行校验，因为差错校验是保证准确无误通信的关键。常用差错校验方法有奇偶校验(80C51系列单片机编程采用此法)、和校验及循环冗余码校验等。

(1)奇偶校验

在发送数据时，数据位尾随的一位数据为奇偶校验位(1或0)。当设置为奇校验时，数据中1的个数与校验位1的个数之和应为奇数;当设置为偶校验时，数据中1的个数与校验位中1的个数之和应为偶数。接收时，接收方应具有与发送方一致的差错检验设置，当接收一个字符时，对 1的个数进行校验，若二者不一致，则说明数据传送出现了差错。

奇偶校验是按字符校验，数据传输速度将受到影响。这种特点使得它一般只用于异步串行通信中。

(2)和校验

所谓和校验，是指发送方将所发送的数据块求和(字节数求和)，并产生一个字节的校验字符(校验和)附加到数据块末尾。接收方接收数据时也是先对数据块求和，将所得结果与发送方的校验和进行比较，相符则无差错，否则即出现了差错。这种和校验的缺点是无法检验出字节位序的错误。

(3)循环冗余码校验

这种校验是对一个数据块校验一次。例如对磁盘信息的访问、ROM或RAM存储区的完整性等的检验。这种方法广泛应用于串行通信方式。

串行口初始化

在使用单片机串行口之前，应对其进行编程初始化，主要是设置产生波特率的定时器1、串行口控制和中断控制，具体步骤如下。

(1)确定定时器l的工作方式——编程TMOD寄存器。

(2)计算定时器l的初值——装载THl、TLl。

(3)启动定时器1——编程TCON中的TRl位。

(4)确定串行口的控制——编程SCON。

MCS-51的中断结构与控制

MCS-51的中断源及中断结构

(一)中断源

向CPU发出中断请求的信号称为中断源。在2.1.2节中我们已经了解到MCS-51系列单片机中有5个中断源，其中2个外部中断源，3个内部中断源，具体如下：

：外部中断，由引脚P3.2引入中断请求。

：外部中断，由引脚P3.3引入中断请求。

➢ 定时计数器T0： 内部中断，定时计数器0溢出时发出中断请求。

➢ 定时计数器T1： 内部中断，定时计数器1溢出时发出中断请求。

➢ 串行口中断： 内部中断，包括串行接收中断RI和串行发送中断TI。

MCS-51单片机自然优先级如表4-1所示。

表4-1　优先级的排列

(二)中断结构

MCS-51系列单片机的中断系统结构如图4-2所示。

图4-2　MCS-51中断结构

由图4-2可以看出，中断系统中涉及TCON、SCON、IE以及IP四个特殊功能寄存器，它们主要有以下功能：

➢ 锁存中断请求标志： TCON和SCON锁存各中断源的中断请求标志位。

➢ 中断允许寄存器IE： 控制CPU是否响应中断源的请求。

➢ 中断优先级寄存器IP： 设置各中断源的优先级，每个中断源可编程为高优先级中断或低优先级中断。

1. TCON中的中断标志位

TCON的字节地址为88H，可进行位寻址，其具体的结构、位名称、位地址以及功能如表4-2所示。

表4-2　TCON的结构、位名称、位地址以及功能

IT0(D0位)： 外部中断

的触发方式控制位，由软件进行置“1”和清“0”。IT0=1时，为边沿触发方式(即当引脚P3.2出现下降沿脉冲信号时，中断请求有效);IT0=0时，为电平触发方式(即当引脚P3.2为低电平信号时，中断请求有效)。

IE0(D1位)： 外部中断

的请求标志位。当CPU检测到外部中断请求时，该标志位置“1”，当CPU转向中断处理子程序时，由硬件自动清“0”(只适用于边沿触发方式)。

注意

在电平触发方式中，CPU转向中断处理子程序时，不能自动清除IE标志位，也不能由软件进行清除。所以在中断返回前需撤销引脚上的低电平，否则就会产生CPU多次响应一次中断的错误。

IT1(D2位)和IE1(D3位)： 外部中断

的触发方式控制位和请求标志位，其

含义与IT0和IE0相同。

➢ TR0(D4位)： 定时计数器T0的启动停止标志位，由用户编程确定。TR0=1时，定时器开始计数(即从设定的初值作加1计数);TR0=0时，定时器停止。

➢ TF0(D5位)： 定时计数器T0的中断溢出标志位。定时器作加1计数，当最高位产生进位时，定时器计数溢出，此时，由硬件置位TF0=1，CPU响应中断后，由硬件清“0”，TF0=0。

➢ TR1(D6位)和TF1(D7位)： 定时计数器T0的启动停止标志位和中断溢出标志位，其含义与TR0和TF0相同。

2. SCON中的中断标志位

SCON的字节地址为98H，可进行位寻址，其具体的结构、位名称、位地址以及功能如表4-3所示。

表4-3　SCON的结构、位名称、位地址以及功能

➢ RI： 串行口接收中断标志位，当串行口接收到一帧数据时，RI置1，CPU响应中断后，硬件不能自动清除RI，需要由软件清“0”。

➢ TI： 串行口发送中断标志位，当串行口发送一帧数据时，T1置1，CPU响应中断后，硬件不能自动清除RI，同样需要由软件清“0”。

提示

RI和TI通过一个或门向CPU发中断请求，CPU响应中断请求后，首先需要判断是RI和TI哪一个中断源发出的请求，才能去执行相应的中断子程序。

串行中断的有关内容以及SCON中的其他标志位含义将在项目六中进行详细讲述。

3. 中断允许控制寄存器IE

IE控制所有中断源的开放和屏蔽，字节地址为A8H，可进行位寻址，其具体的结构、位名称、位地址以及控制的相应中断源如表4-4所示。

表4-4　IE的结构、位名称、位地址以及功能

EX0： 外部中断

的中断允许控制位。EX0=1时，

开中断;EX0=0时，

关中断。

➢ ET0： 定时计数器T0中断允许控制位。ET0=1时，T0开中断;ET0=0时，T0关中断。

EX1： 外部中断

的中断允许控制位。EX1=1时，

开中断;EX1=0时，

关中断。

➢ ET1： 定时计数器T1中断允许控制位。ET0=1时，T1开中断;ET0=0时，T1关中断。

➢ ES： 串行口中断允许控制位。ES=1时，串行口开中断;ES=0时，串行口关中断。

➢ EA： CPU中断允许控制位。EA=1时，CPU全部开中断;EA=0时，CPU全部关中断。

提示

CPU复位时，IE各位清0，禁止所有中断。

4. 中断优先级控制寄存器IP

MCS-51单片机中有两个中断优先级，中断优先级控制寄存器IP用来定义每个中断源的中断优先级。IP的结构、位名称、位地址以及控制的中断源如表4-5所示。

表4-5　IP的结构、位名称、位地址以及功能

IP的状态由用户来设定，某位为1，则相应的中断源处于高优先级中断;某位为0，则相应的中断源处于低优先级中断。

提示

单片机复位时，IP各位清0，各中断源处于低优先级中断。

MCS-51的中断处理过程

图4-3　中断处理过程

中断处理过程如图4-3所示，单片机工作时，在每个机器周期中都去查询各个中断标记位，如果某位是“1”，就说明有中断请求了;接下来需要判断中断请求是否满足响应条件;如果满足响应条件，CPU将进行相应的中断处理;中断处理完毕，进行中断返回，继续执行指令。

如果本次查询中没有中断请求或中断请求不能满足响应条件，CPU将继续原来的指令执行操作。

(一)中断响应

CPU检测到中断请求后，需要判断此中断请求是否满足响应条件，中断响应条件如下：

(1)CPU开中断，申请中断请求的中断源开中断。

(2)没有响应同级别或更高级别的中断。

提示

中断二级嵌套的响应原则：

① 同一中断优先级中，有多个中断请求时，按自然优先级进行响应(即查询顺序)。

② 当前进行的中断只能被高优先级的中断所打断(同级别或低优先级的中断请求不予响应)。

(3)当前处在所执行指令的最后一个周期。单片机有单周期指令、双周期指令、三周期指令和两个四周期指令，如果正在执行的是多字节指令，需要等整条指令执行结束，才能响应中断。

(4)如果正执行的指令是返回指令(RETI)或访问IP、IE寄存器的指令，那么CPU将至少再执行一条指令才能响应中断。

满足中断条件的情况下，CPU响应中断过程如下：

① 将IP中相应的优先级控制位置1，以阻断后来的同级和低级的中断请求。

② 撤销该中断源的中断请求标志，否则，中断返回后将重复响应该中断。

③ 保护断点地址，程序转向执行中断服务子程序。

提示

中断响应时间：

以外部中断0为例，INT0的引脚电平在每个机器周期的S5P2时刻经反相器锁存到TCON的IE0标志位，CPU在下一个机器周期查询新置入的IE0和IE1，满足相应条件，CPU将执行一条两个机器周期的长调用指令LCALL，由硬件将中断矢量地址装到PC中，使程序转入中断矢量入口。所以，从产生外部中断到中断执行，至少需要3个机器周期。

若正在处理的程序为RETI或访问IP，IE等，则额外等待的时间不会多于5个机器周期。所以外部中断的响应时间在3～8个机器周期之间。

(二)中断处理

中断处理过程一般可以分为保护现场、执行中断服务程序和恢复现场三个过程。

(1)保护现场

执行中断服务子程序之前，CPU只保护了一个地址(PC的值)，如果主程序和中断服务子程序中都用到一些公共存储空间(如A、PSW和DPTR等)，那么执行中断服务子程序前需要将这些数据保存起来，以免返回主程序时出现错误。

(2)执行中断服务程序

在MCS-51系列单片机中，五个中断源都有它们各自的中断入口地址。

：0003H

➢ T0： 000BH

：0013H

➢ T1： 001BH

➢ 串口中断： 0023H

可以看出，中断服务程序的存储空间很小，如果我们需要的程序超出了空间的限制，这时可以在中断处安排一条LJMP指令把中断服务程序跳转到其他地址。

提示

中断响应标志的清除：

CPU在响应中断请求后，该中断的中断请求在中断返回前应当清除，以免重复中断，被再次响应。

边沿触发的外部中断，定时器中断，均有硬件自动清除;串行口中断，需由软件清除;电平触发的外部中断需由外接触发器控制清除。

(3)恢复现场

恢复现场和保护现场相对，返回主程序前需要将保护现场过程中压入堆栈的相关数据弹出，以保证程序返回断点时能正确执行。

(三)中断返回

中断返回由中断返回指令RETI来实现。这条指令的功能是把断点地址从堆栈中弹出，送回到程序计数器PC;通知中断系统已完成中断处理，并同时清除优先级状态。

C51中断函数的定义

C51编译器支持在C源程序中直接开发中断过程，C51编译器及其对C语言的扩充允许编程者对中断所有方面的控制和寄存器组的使用。中断服务函数的完整语法如下：

函数的返回值 函数名([参数]) interrupt n [using m]

{

函数体;

}

关于函数的使用进行以下说明：

(1)对中断程序而言，函数的返回值和参数一般为void。

(2)interrupt n 中n的取值为0～31的常数，不允许用表达式，表示中断向量的编号。在8051中，一般0代表外部中断0，1代表定时器0，2代表外部中断1，3代表定时器1，4代表串行中断。

(3)using m 中m的取值为0～3的常数，不允许用表达式，表示内部RAM中的第r组工作寄存器。在调用中断函数时，要求中断过程调用的函数所使用的寄存器组必须与其相同。

下面我们看一个使用C51语言编写的中断程序。

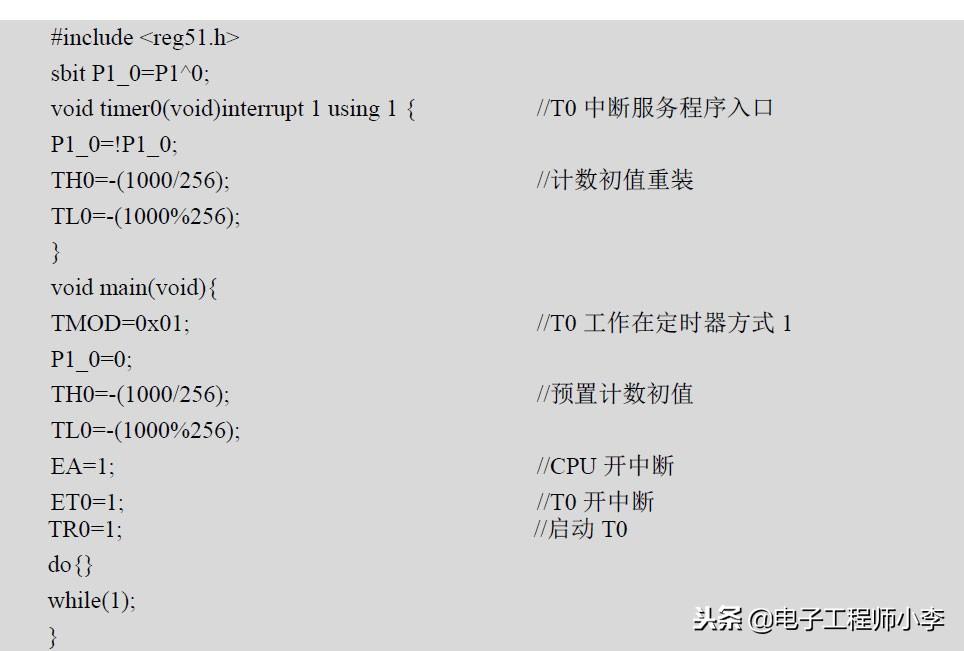

【例】 设单片机的fosc=12MHz，要求用T0的方式1编程，在P1.0脚输出周期为2ms的方波。

用C语言编写的中断服务程序如下：

在编写中断服务程序时必须注意不能进行参数传递，不能有返回值。
