基于蓝牙的手机与单片机通信讲解，附代码

应粉丝要求，今天就把基于蓝牙的手机与单片机通信的代码送给大家，喜欢就关注我吧，让我们一块讨论技术问题！

在进行单片机开发以及参加比赛时，由于蓝牙模块控制方便，手机附带蓝牙功能（作为主机），信号稳定，低功耗等天然条件，这也决定了蓝牙模块必火。

今天我们使用的蓝牙模块为HC06一共有四个引脚分别为VCC,GND,RXD,TXD 对应连接到单片机上的VCC,GND,TXD,RXD 一定要注意RXD与TXD在连接中是交叉相连的，否则不能正常使用。

HC06正面图

51单片机引脚图

连接好之后就是写程序了（文章后面会出程序），写好之后生成HEX文件烧录到板子中，这时我们从机部分就完成了，主机也就是手机需要下载一个蓝牙串口通信助手，没有的伙伴可以去网上下载一个，百度上都能找的到，下载好之后打开蓝牙串口通信助手然后与蓝牙模块HC06连接，第一次连接的时候可能会输入密码，一般默认为1234，连接成功之后，一般有实时发送模式和键盘发送模式，具体使用方法大家可以下载下来试用一下。

蓝牙串口调试助手

键盘模式

实时发送模式

程序

#include<reg52.h>

sbit LED=P1^1;

unsigned char rx;

int flag;

void init(void)

{

TMOD|=0x20;

SCON=0x50;

PCON&=0x7f;

TH1=TL1=0xfd;

TR1=1;

ES=1;

EA=1;

}

void serial(void)interrupt 4 using 1

{

RI=0;

rx=SBUF;

switch(rx)

{

case 'a':flag=0;

break;

case'b':flag=1;

break;

default:

break;

}

}

main()

{

init();

while(1)

{

if(flag==0)

LED=0;

if(flag==1)

LED=1;

}

}

在上述程序中a和b即为单片机所接受到的数据，如果接收到信号a那么就打开LED灯，接收到信号b就关闭LED，你也可以多加点比如c,d等等这是完全可以的，那么手机呢就需要发送a或b在实时模式直接输入发送即可，在键盘模式需要设置一下，设置的时候需要点手机菜单键，然后在出现界面设置即可，这里没有图片就不给大家展示了，主机从机都设置完以后就可以正常使用了，接下来的工作就是任由你开发了，祝你取得好的成绩。

PS:上述程序只适用于51系列单片机，晶振为11.0592MHZ。

单片机实例分享，简单实用的多路大屏幕抢答器

方案设计

多路抢答器的原理非常简单，是借助单片机与普通电脑进行串口通信来实现的，需要用VisualBasic 6.0编写上位机软件，最后的抢答结果通过电脑连接投影仪呈现在大屏幕上，效果非常好，就像电视上的知识竞赛一样。原理图如图12.1所示，需要准备的硬件见表12.1。

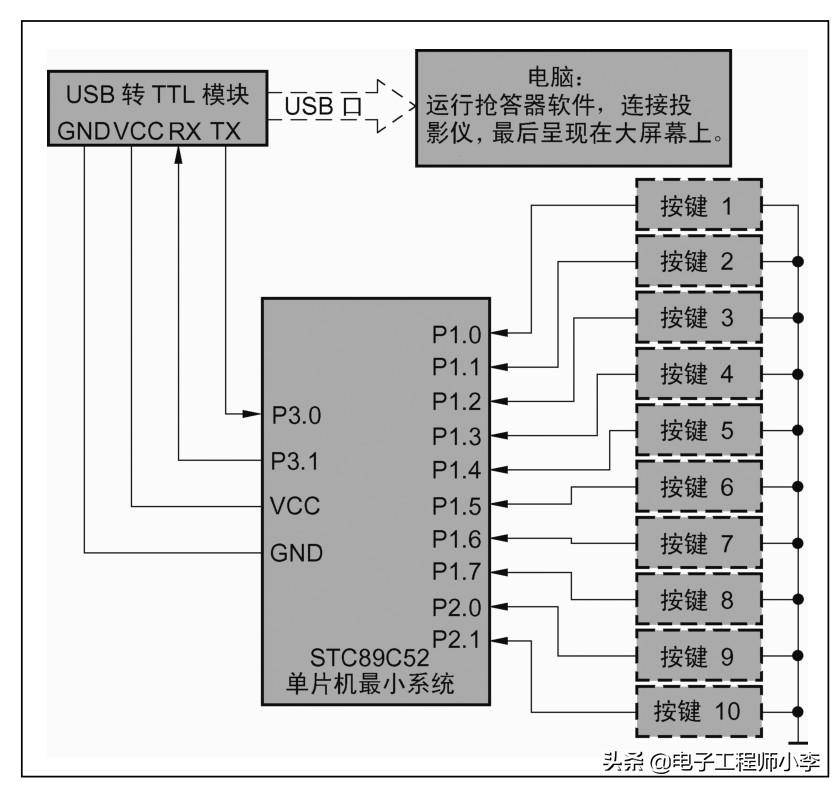

图12.1 多路抢答器的原理图

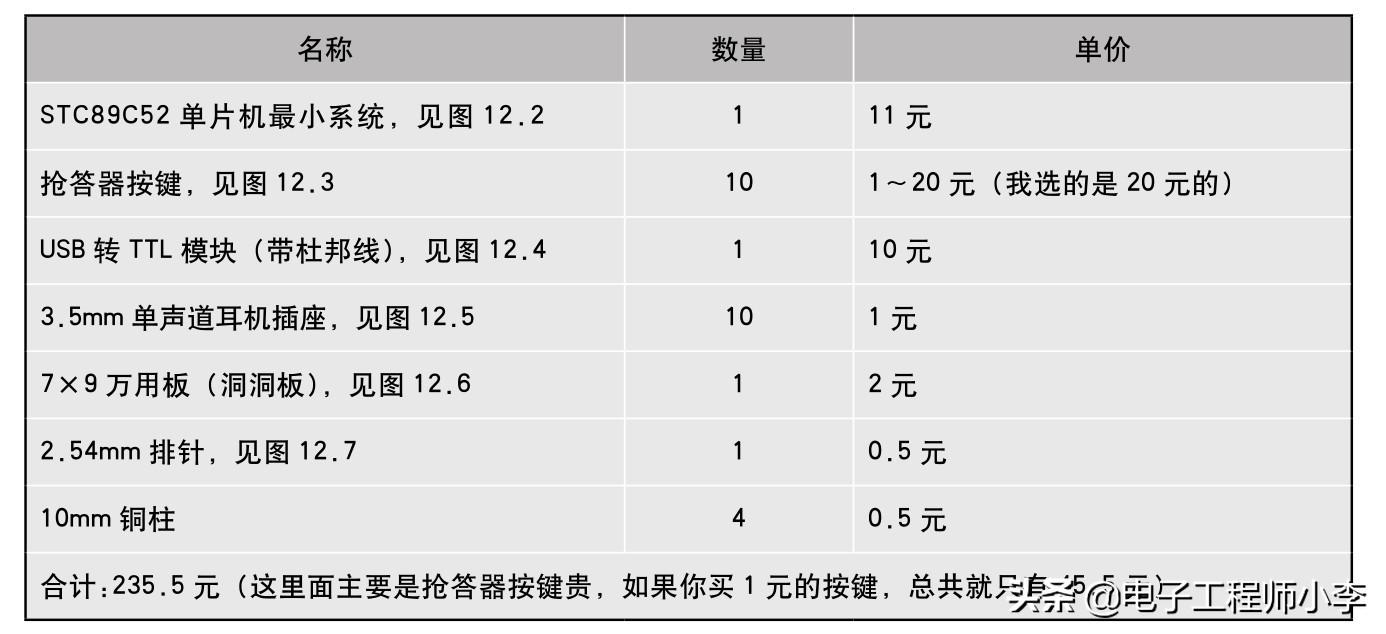

表12.1 硬件准备

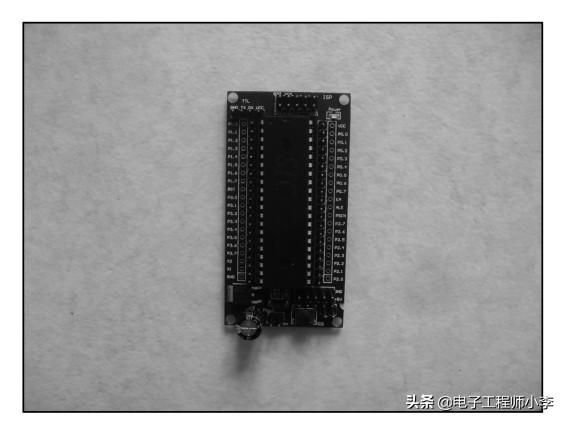

图12.2 STC89C52单片机最小系统

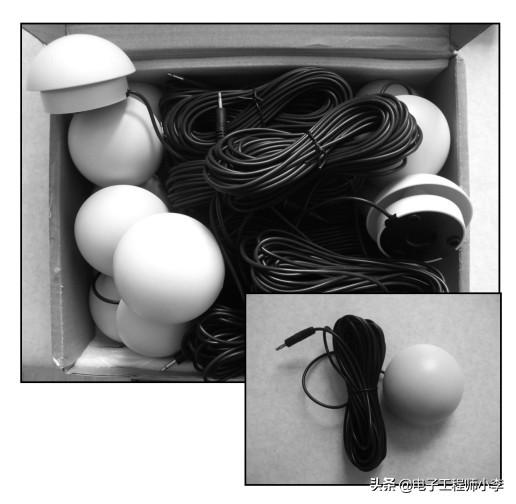

图12.3 抢答器按键(带3.5mm插头和10m长导线)

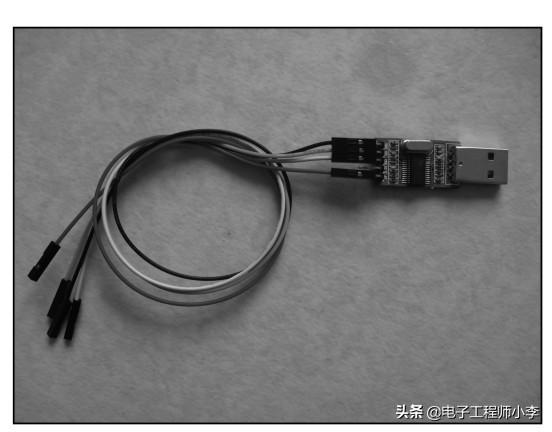

图12.4 USB转TTL模块

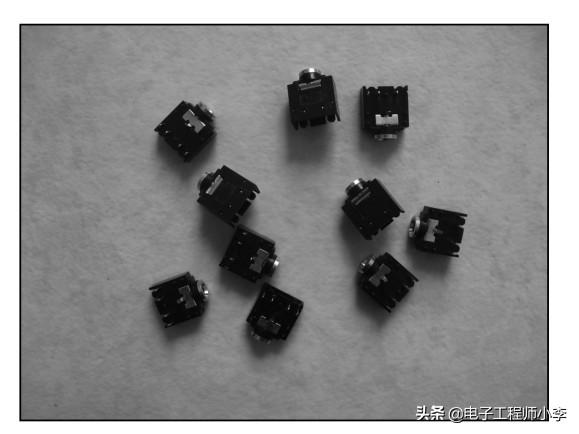

图12.5 3.5mm单声道耳机插座(正好匹配抢答器按键插头)

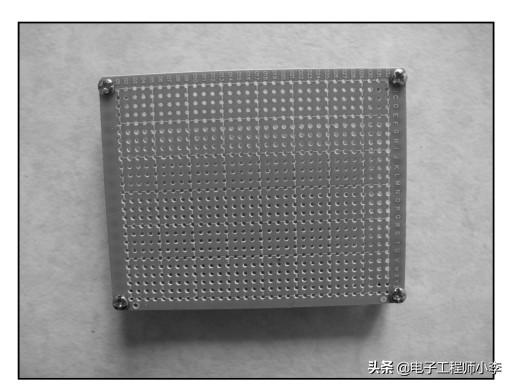

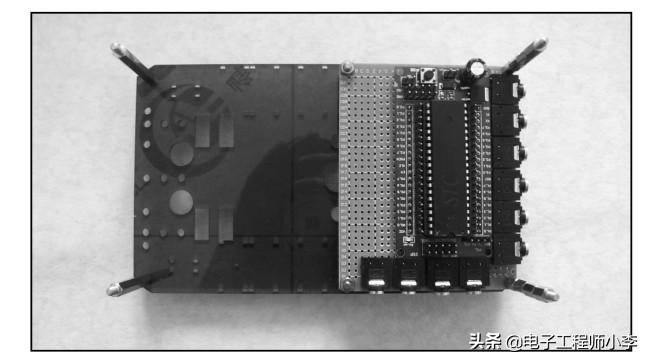

图12.6 7×9万用板(铜柱用来支撑、固定电路板)

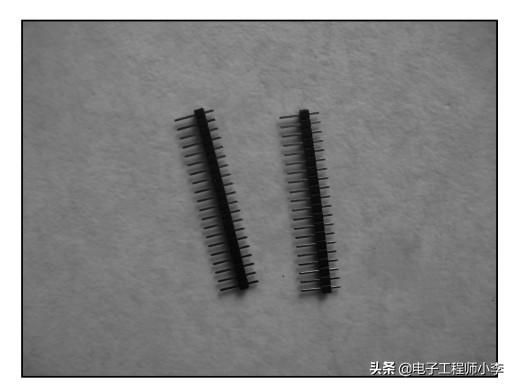

图12.7 2.54mm排针

硬件连接

01 准备好硬件就可以连接了，参考原理图，先把3.5mm单声道耳机插座和单片机最小系统焊接在万用板上。

02 连接 USB 转 TTL 模块和抢答器按键，单片机最小系统的供电由USB转TTL模块提供，取自电脑USB口。

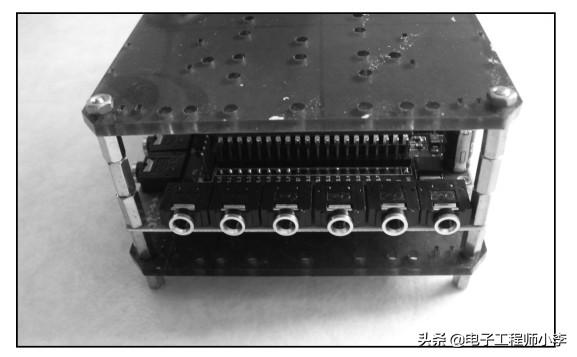

03 如果你喜欢，可以自己加一个外壳，这样能显得美观些，也防止落入灰尘。

软件设计

组装完毕后，就需要把单片机下位机程序(见图12.8)下载到单片机里，由于选择的是STC单片机，支持串口下载，所以通过USB转TTL模块就可以把程序下载到单片机最小系统，单片机的所有代码可以到qq群657864614进行下载。

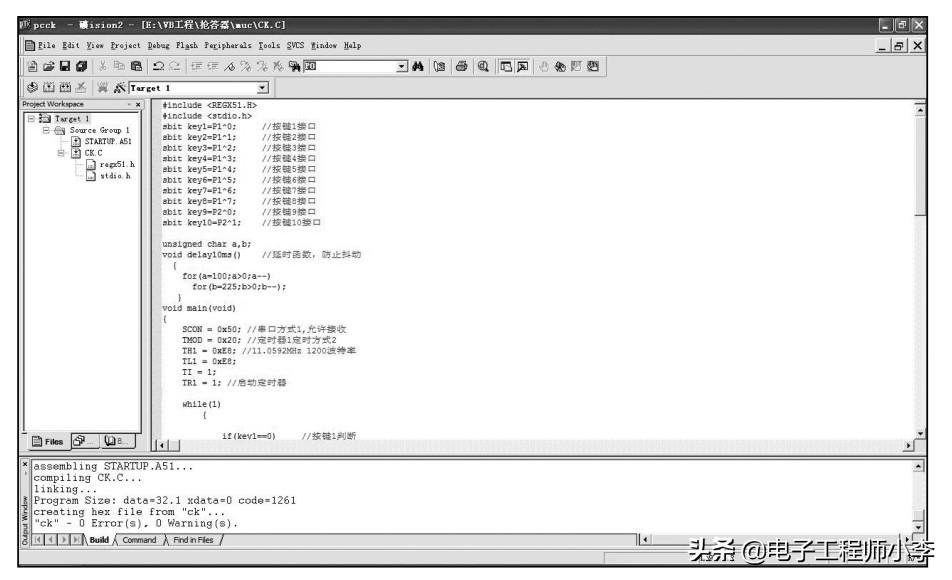

图12.8 部分代码界面

电脑上位机软件我用VisualBasic来编写(见图12.9)，用MSComm控件来实现单片机与电脑串口的通信功能。在VisualBasic的常用控件里，是没有MSCOMM控件的，我们可以通过工程→部件→钩选Microsoft COM Control 6.0 来添加。由于篇幅限制，我在这里不能详细列出代码，同样可以在qq群657864614进行下载。

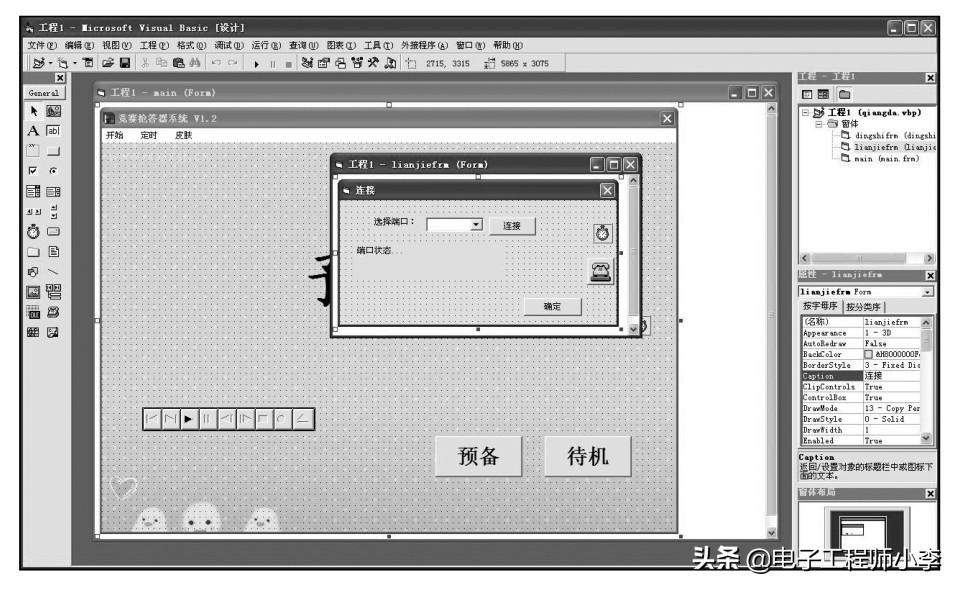

图12.9 用VisualBasic编写上位机软件

效果展示

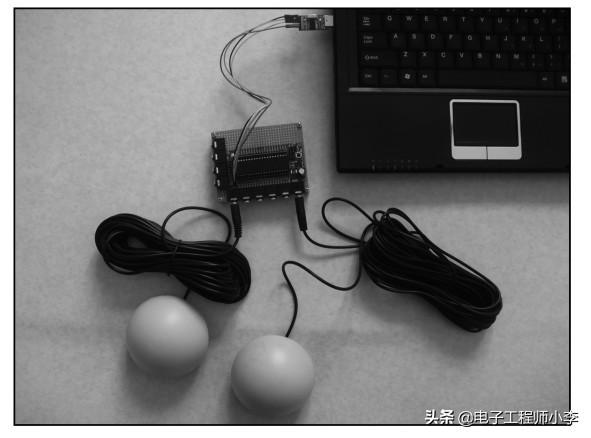

将单片机下位机程序下载到单片机最小系统，插上USB转TLL模块，就可以运行电脑上位机软件，最后通过电脑连接投影仪，投影在会场的大屏幕上，效果很好。

运行电脑上位机软件之前需要先连接串口，插上USB转串口模块后需要在“计算机管理”中找到模块所分配的COM口(见图12.10)，然后选择COM口再连接(见图12.11)。抢答器的具体使用效果如图12.12～图12.14所示。

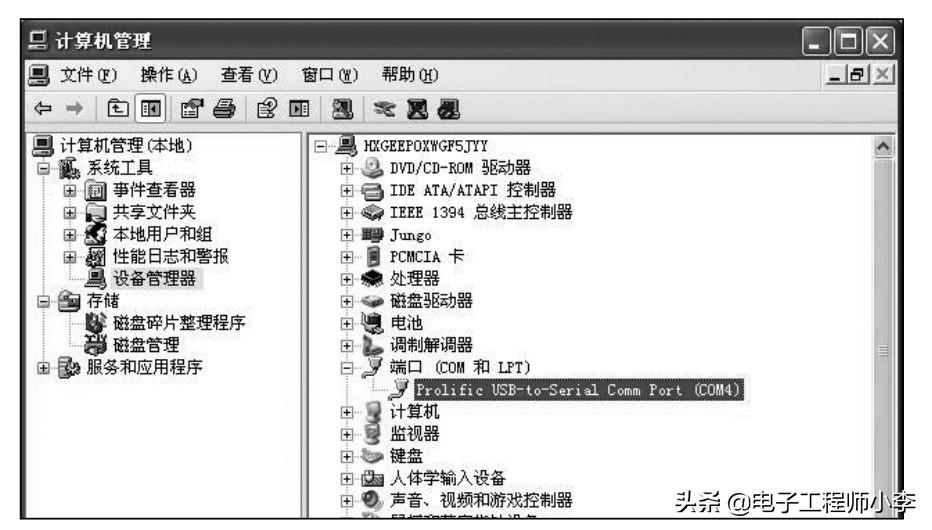

图12.10 查看串口

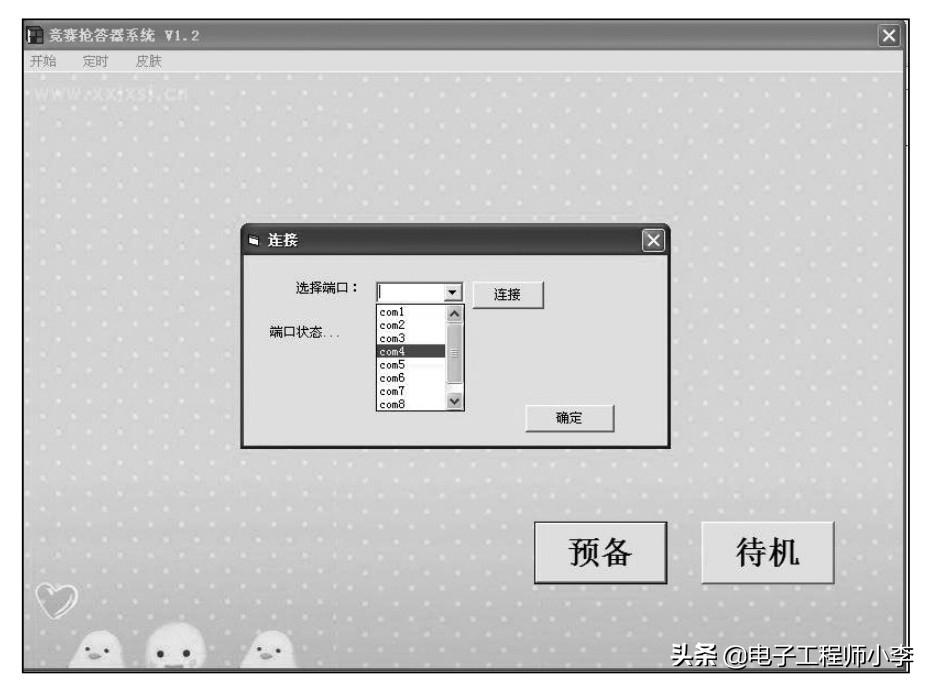

图12.11 启动软件后，需要先连接串口

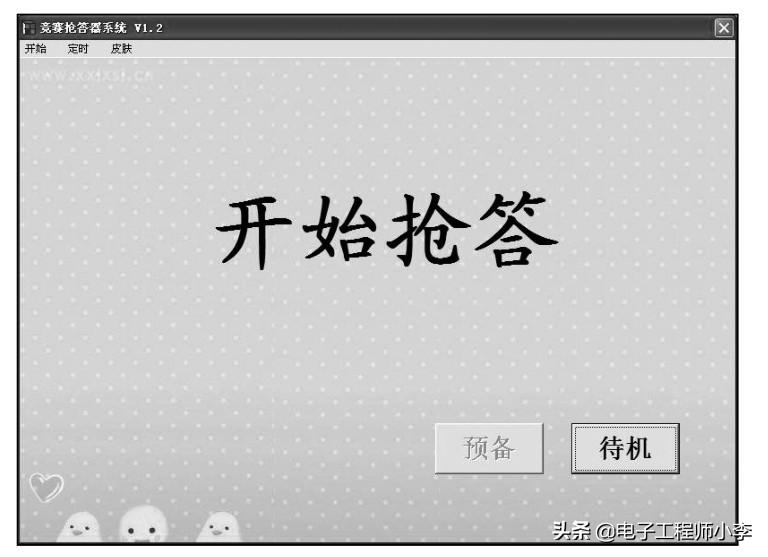

图12.12 上位机软件的开始界面

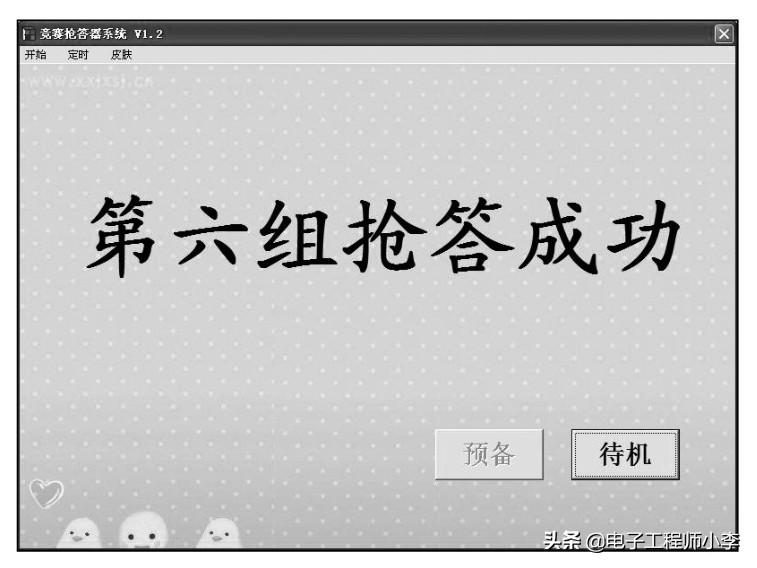

图12.13 抢答结果呈现

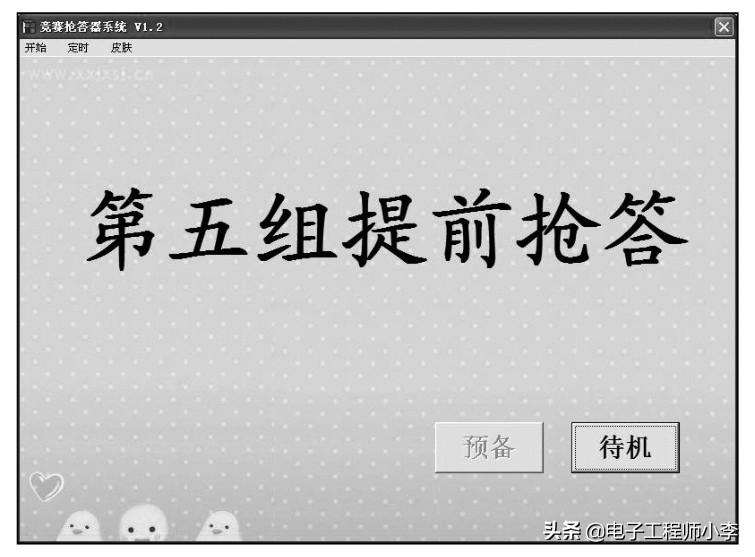

图12.14 提前抢答(被扣分)

总结

我制作的这个抢答器没有使用传统的纯电路设计，而是使用价格低廉的单片机和电脑软件呈现。最后我想说，大家如果感兴趣，可以多关注一下VisualBasic的MSComm控件，这个控件为普通的电子爱好者真正实现了电脑对外围硬件乃至家用电器的控制，在此基础上我又做了其他软件，道理相同，展示一下效果图(见图12.15和图12.16)。

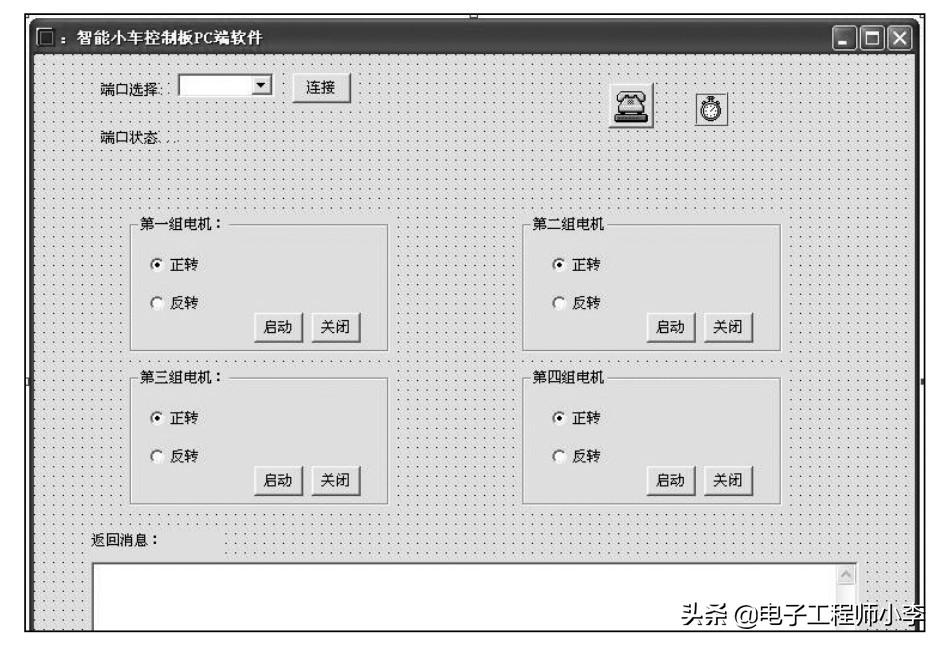

图12.15 智能小车控制软件

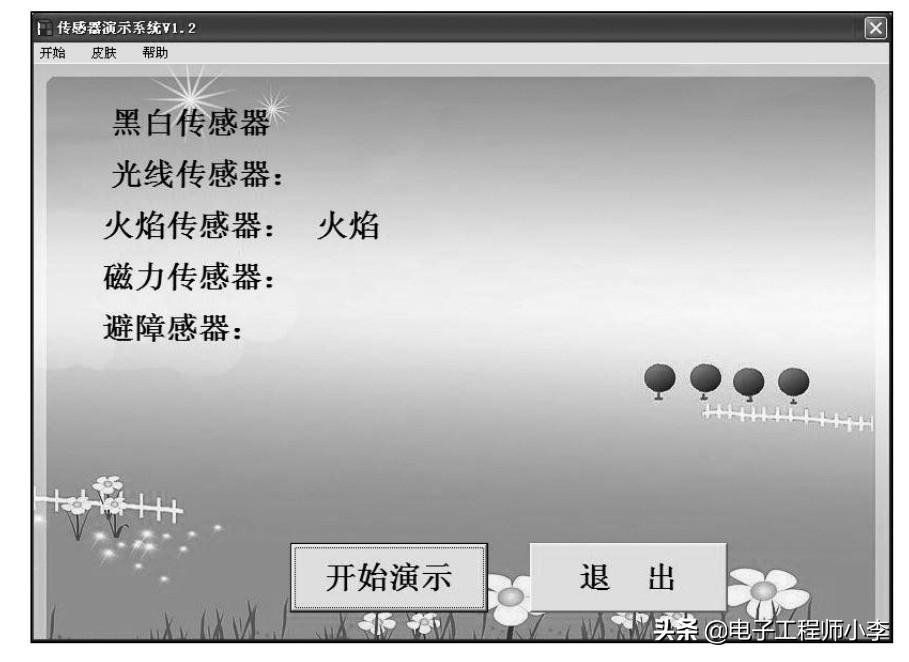

图12.16 传感器演示软件

有了这个MSComm控件，大家可以充分发挥想象力，在我提供的这个程序例子的基础上修改，就能通过串口或者蓝牙与单片机通信，操控继电器或者回传传感器数据，最终实现对家用电器的控制，让你提前进入物联网时代。
