用单片机做一个游戏机：找到红白机的感觉

前言： 上次的测评结束后一直想利用板载的 ATMEGA328P 做个完整的应用，但是最近的工作和生活都不如意，一直抽不出时间，一晃就到这个时候了。心情也是一如昨天的天气，但是刚好有时间了，那就做点有意思的事情。毕竟拿到这样一块板子也不容易，既然活动能够给我发过来，那我也是该尽力而为，也算是投桃报李。

1、界面演示

Arduino 对328p的支持也挺好，刚好在论坛看到一个帖子，使用arduiboy的库写了个小游戏，看了下很有意思的。而且连芯片都是一样的，甚至连移植都不需要。有一块328p的处理器，再加上一块OLED12864就OK了。

接下来给大家看看运行中的界面，还是挺有意思的。想想那会在学校在proteus上找打一个51单片机的仿真，记得当时做的是万年历，足足高兴了一周。想想现在日渐消沉的心态，越发得怀念大学。

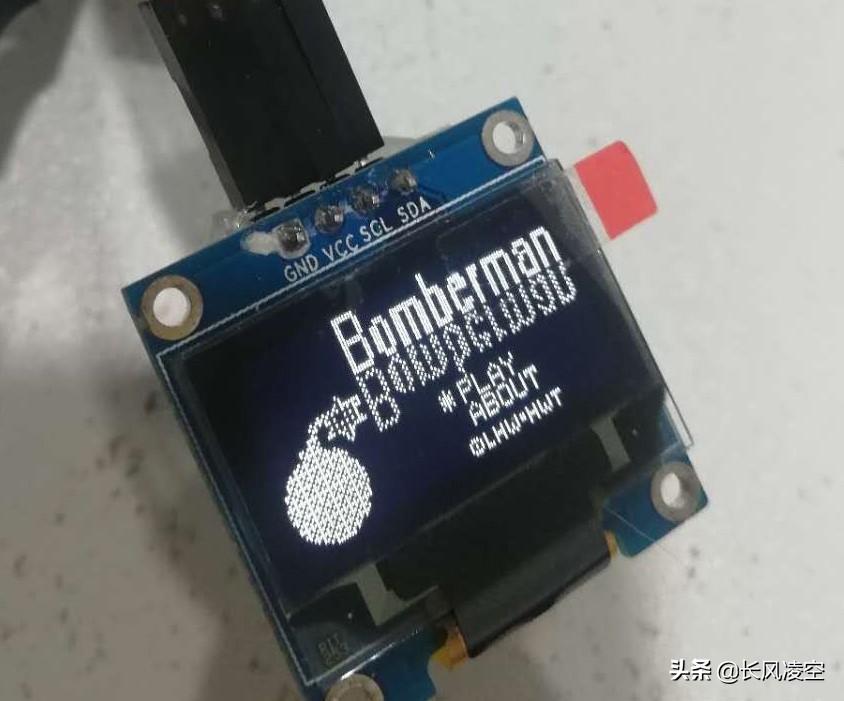

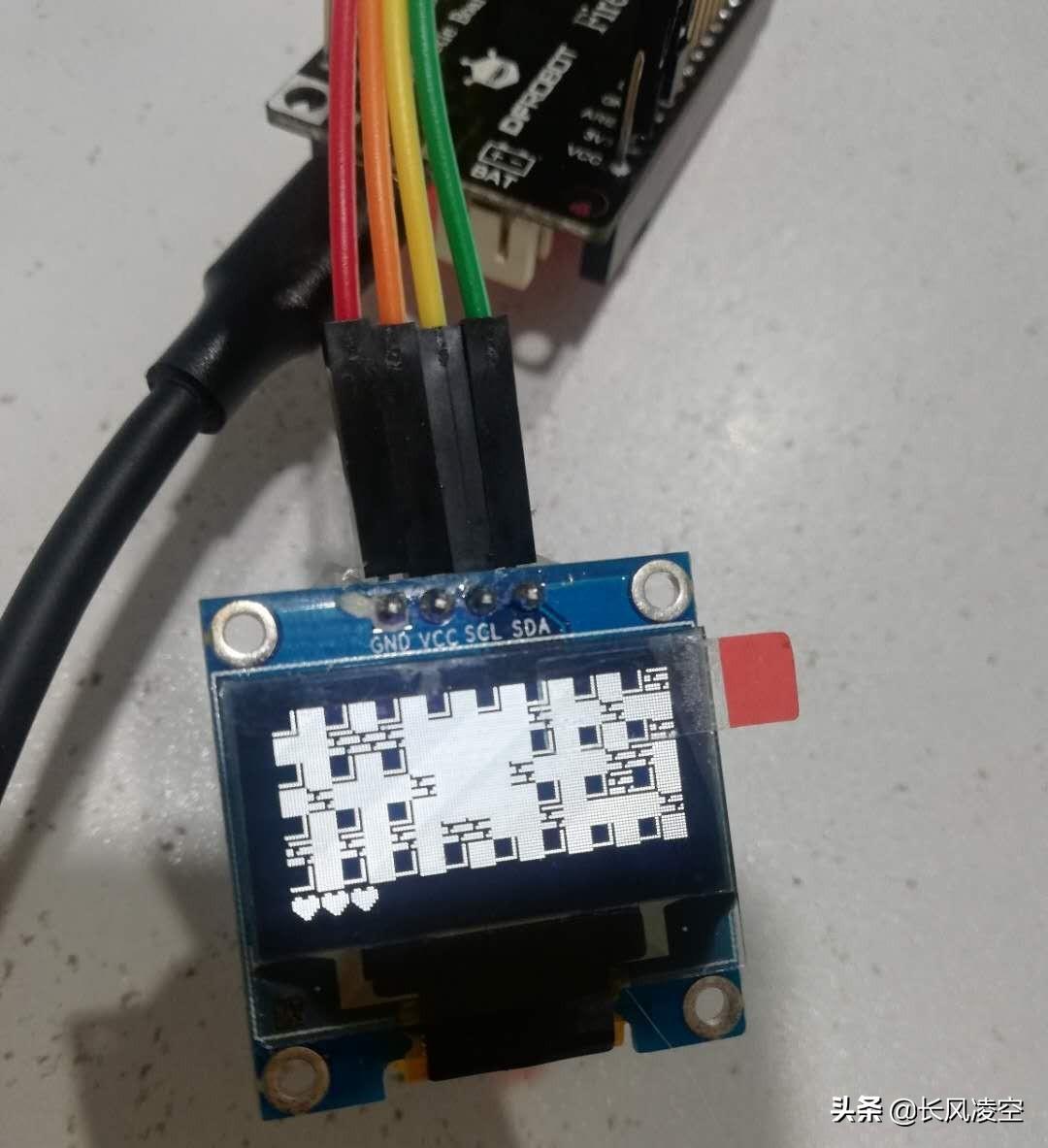

开始界面===

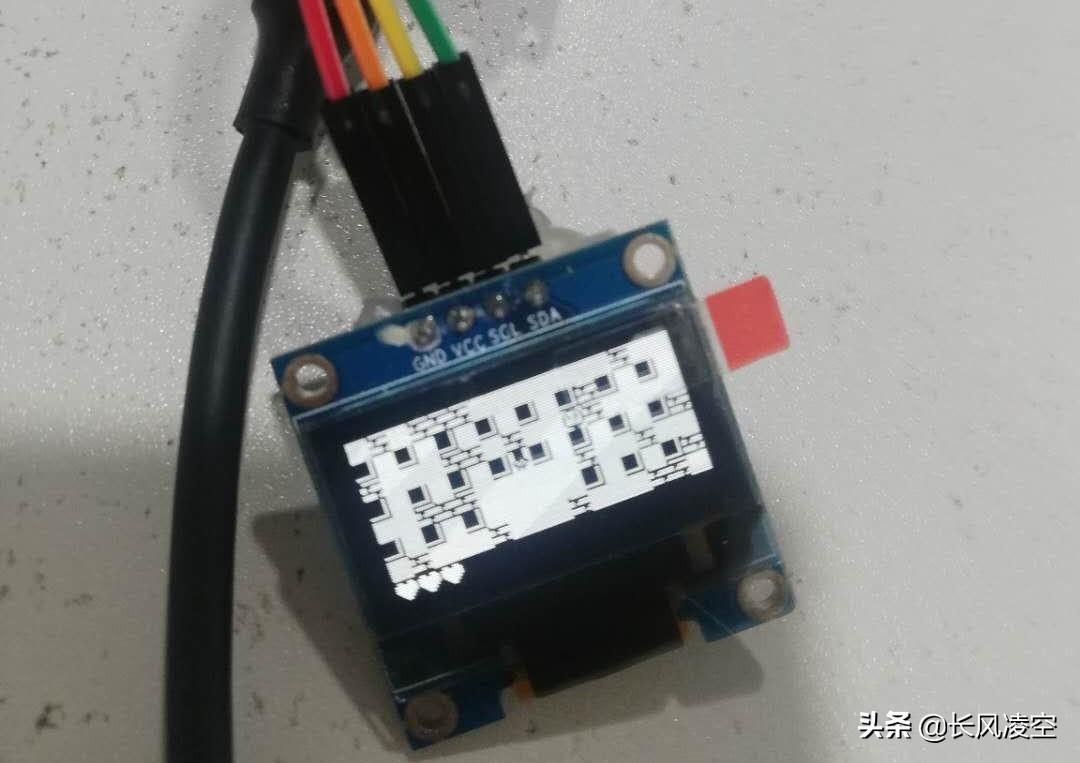

运行界面1===

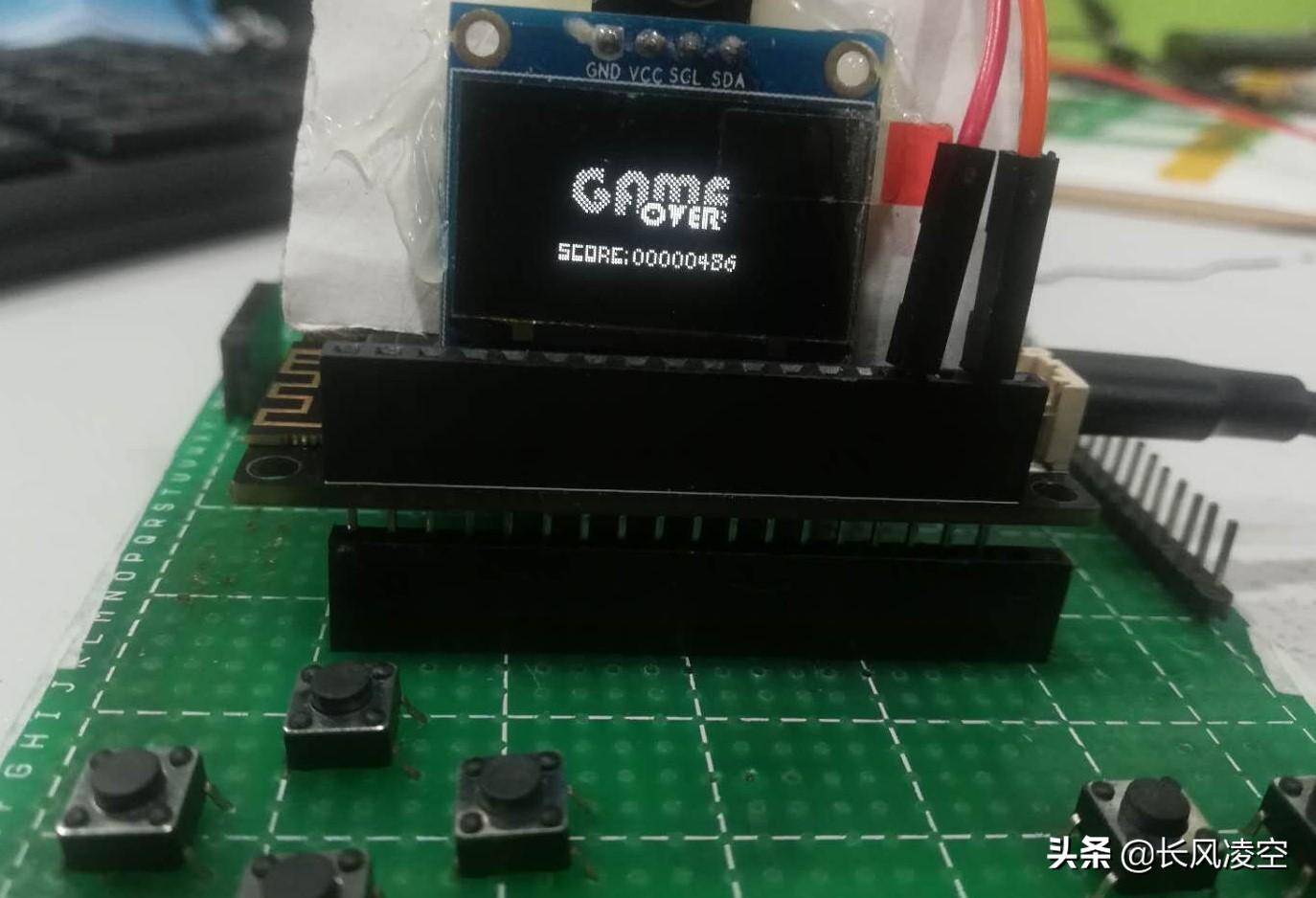

开始界面2===

游戏的操作就和以前的小霸王上的 炸弹人 是一样的，上下左右控制小人的方向；一个A键，一个B键，A键投弹，B键暂时搁置，你也可以把这个键编程为暂停或者投弹。只是游戏的难度可能要小一点，趣味性不足真正的 炸弹人 ，每一关的过关标准只要炸死一个怪物就行。但是，若是想学习在单片机上的游戏编程，这个选择非常不错，逻辑简单，电路清晰，并且直观呀。

程序的注释也是非常详细的：

/*=========================================================

主菜单

=========================================================*/

void MENU() {

bool POA = false;

while (POA == true || KeyBack != 4) {

key();

switch (KeyBack) {

case 0:

POA = false;

break;

case 1:

POA = true;

break;

case 4:

if (POA == true) {

KeyBack = 255;

arduboy.clear();

arduboy.setCursor(0, 0);

arduboy.println(F(" >About"));

arduboy.println(F(""));

arduboy.println(F("LHW programming"));

arduboy.println(F("LHW Art"));

arduboy.println(F("E-mail"));

arduboy.println(F("1281702594@qq.com"));

arduboy.println(F(""));

arduboy.println(F("Any key back..."));

arduboy.display();

delay(200);

while (KeyBack == 255) key();

delay(200);

}

break;

}

arduboy.clear();

arduboy.drawSlowXYBitmap(39, 1, START_TITLE , 87, 39, 1); //大标题

arduboy.drawSlowXYBitmap(0, 23, TITLE_TNT , 37, 41, 1); //TNT图标

arduboy.drawSlowXYBitmap(65, 58, LHW , 39, 5, 1); //作者信息

arduboy.setCursor(70, 39);

arduboy.println(F("PLAY"));

arduboy.setCursor(70, 47);

arduboy.println(F("ABOUT"));

if (POA == false) arduboy.setCursor(62, 39); else arduboy.setCursor(62, 47);

arduboy.println(F("*"));

arduboy.display();

}

2、电路的设置以及修改

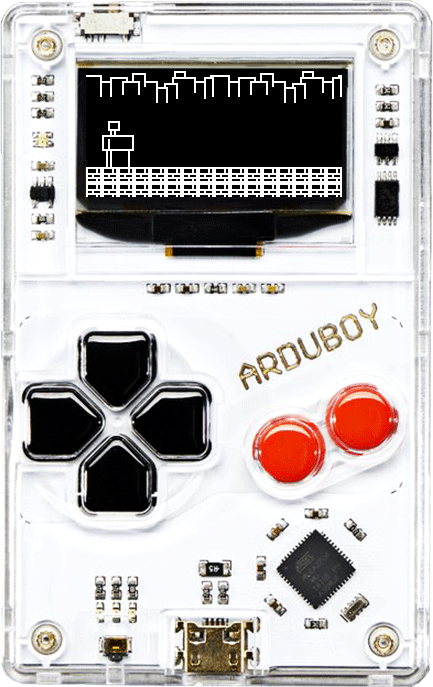

整个电路的设计参照Arduboy ，这是一个开源项目，设计的这块办卡大小仅相当于信用卡。装有经典的8位游戏，我们可以在官网的开源中下载相关的游戏编译通过之后，下载到我们的板子。但是，注意一下哦，这里的主控是 Atmega32U4 ，在使用我们的DFRobot蓝牙控制器 做主控时使用我附件提供的库文件 Arduboy2 。

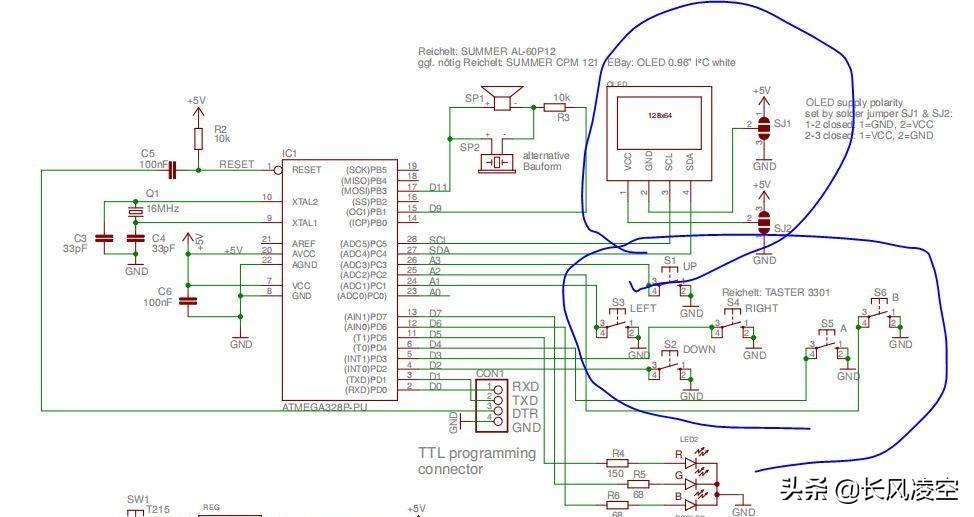

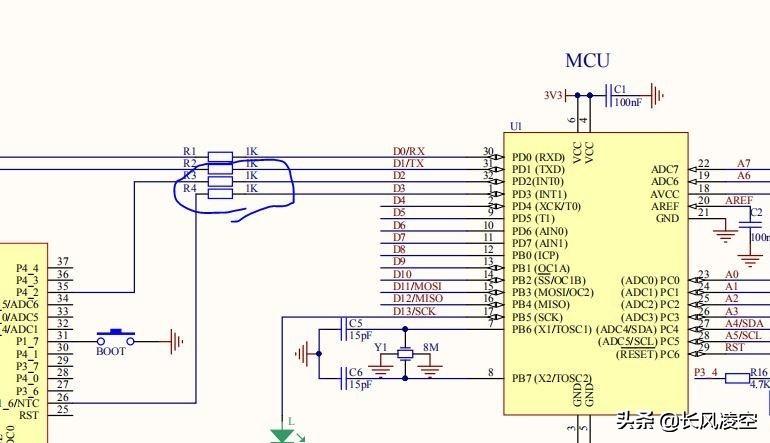

具体的电路设置参考 Arduboy2 文件夹 中的电路，为了大家查看方便，我已经在附件 原理图 单独提取出来了。电路中中特别重要的是6个按键和IIC通信的OLED12864，其他的什么晶振电路，复位都不用管，实际采用的电路如下，需要修改的地方已经用蓝色笔画出来了：

根据我们的模块来看，其中有两个地方需要修改。其中的D3和D4的功能是作为我们游戏机的按键，现在连接了蓝牙模块的引脚。D3我没有试过，D4连接到蓝牙模块的时候，游戏开始的时候，上下键都没有反应。所以我干脆一不做二不休，将两个电阻都挑开了。但是来到咱们板子上找电阻的时候，上面没有标号的丝印。这也不难，将万用表打到蜂鸣器档位，然后从ATMEGA328P 的PIN1和PIN32定位到电阻，然后挑开。为了保险只是将上面的两个电阻挑开，没有直接拆掉是为了下次需要的时候再接上：

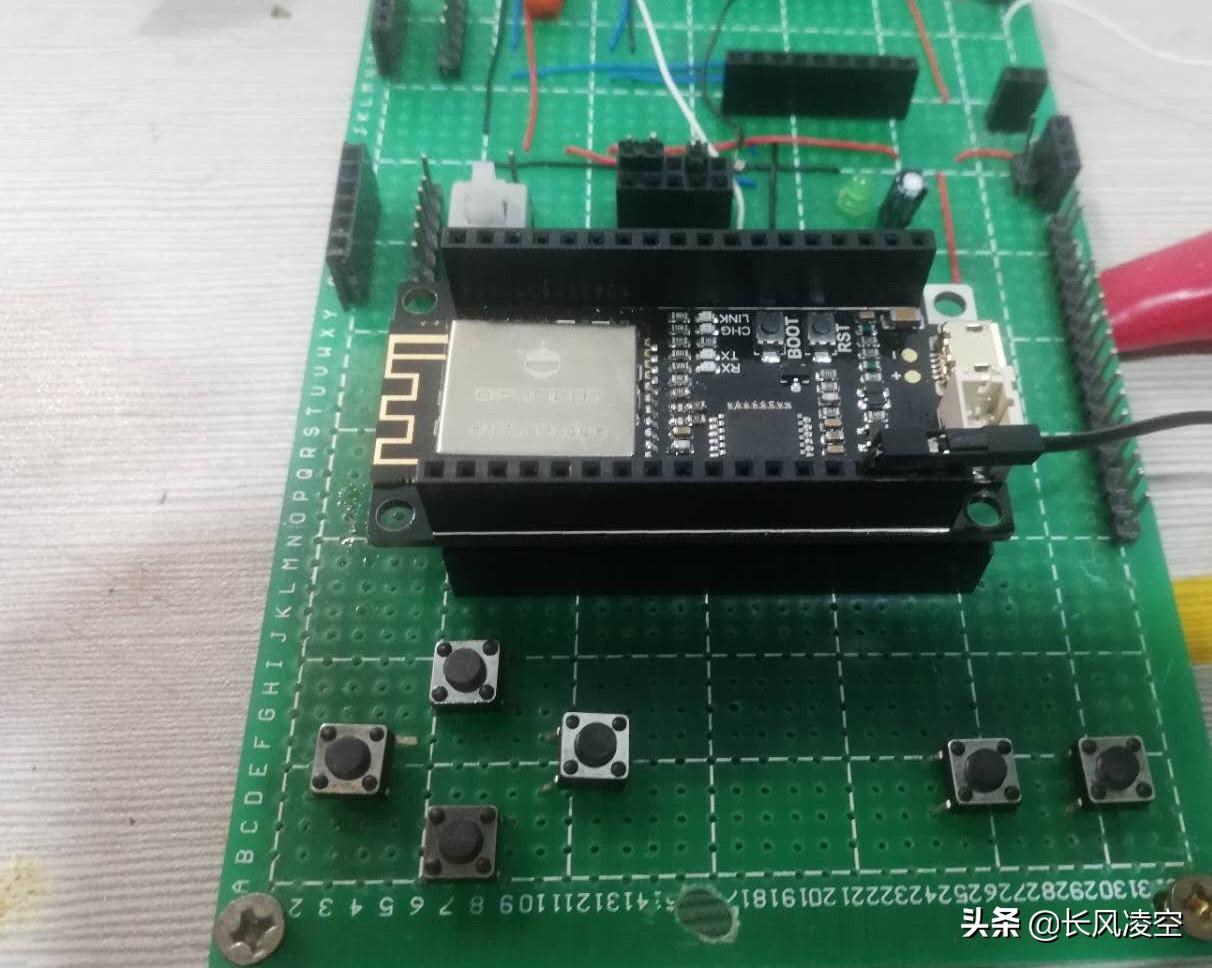

现在只需要加上OLED屏就行，然后加上我们的按键。我找了一块以前的洞洞板做了个小小的固定，随便焊接的，有点丑，但是不影响使用。焊接按键的时候需要注意，焊接完成后开机试试，这个时候玩游戏若是没问题，那是最好。否则，在GND上插上一根跳线，然后在各个引脚上一路扫过来，确定这个按键。当然，优先参看原理图。

按键===

OLED12864===

3、程序的导入以及下载

程序的下载链接：GITHUB:https://github.com/createskyblue/Bomberman

首先编译程序，在没有库文件的情况下会报错。这里不是导入官方的Arduboy2 库，上面介绍Arduboy 就说了注意事项，这里两者的芯片不一样，这里导入我给的库。找到帖子中提到的 Arduboy2库 ，然后将 Arduboy2 到自己 arduino IDE的库里面，库的位置可以使查看编译的输出信息。比如，我的库位置：C:\Users\Administrator\Documents\Arduino\libraries。

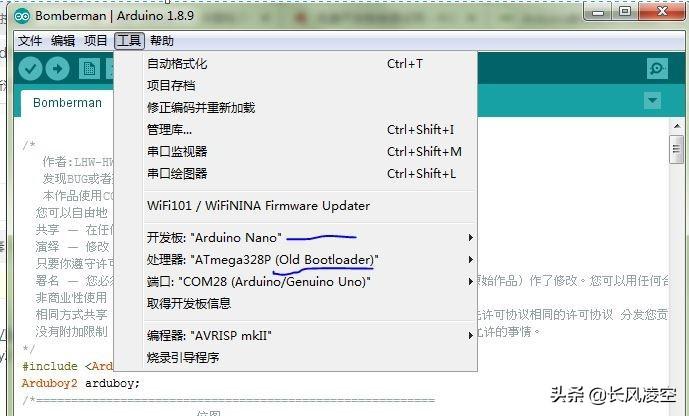

然后直接打开工具对自己的开发板进行设置，这里不设置为Pro mini，而是设置为 nano，8MHZ,3.3V (频率和手册里面的数据一样)，因为可能会出现不能下载的情况下，记得勾选 old bootloader ，然后再下载。如果选择Pro mini 下载DFRobot蓝牙控制器官网下的文件可以，这里却不行，具体的原因我也不清除，反正试了很多遍，感觉这个设置比较靠谱就推荐给大家了。

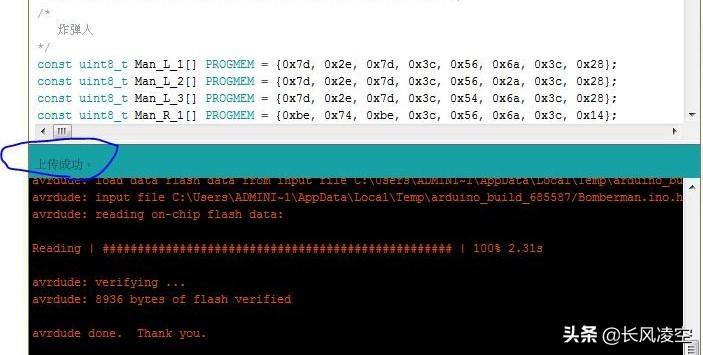

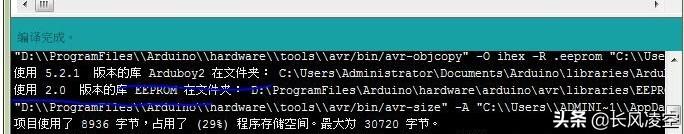

上传成功===

结语：

若是在程序改写中有疑问，可以联络源程序作者：https://www.arduino.cn/thread-81825-1-1.html

细水长流，江湖再见。

需要所有源资料的同学，私信我：ATMEGA328P + 洞洞板：arduiboy游戏机 。

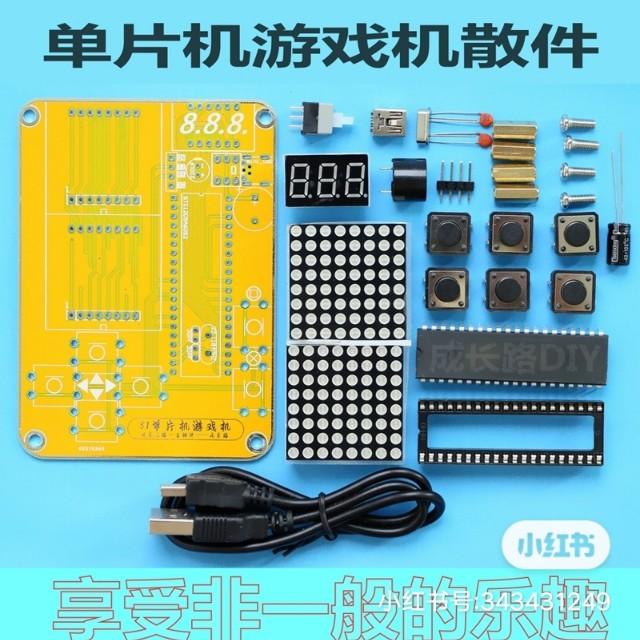

51单片机DIY游戏机套件

51单片机怀旧游戏机套件成长路电子DIY创意小制作焊接实训

1.音乐：自带靓音蜂鸣器，配有游戏背景音，配有游戏动作音

2.金色：金色PCB更艳丽，尽显奢华经典，作为礼品赠送也很有份哦

3.方形：方形底板，按键的位置设计根据操作习惯安排

4.分数：右上方的数码管实时计分，比一比你能获得多少分

5.电路：电路通过计算省略很多元件，电路更简洁，焊接容易，看着更舒服

6.焊接：多处焊接点进行优化，大焊盘更易焊接，miniUSB口也特殊处理了哦，人性化设计

7.选材：都是采用优质的电子元件，都是插件元件，保证焊接方便，保证持久工作

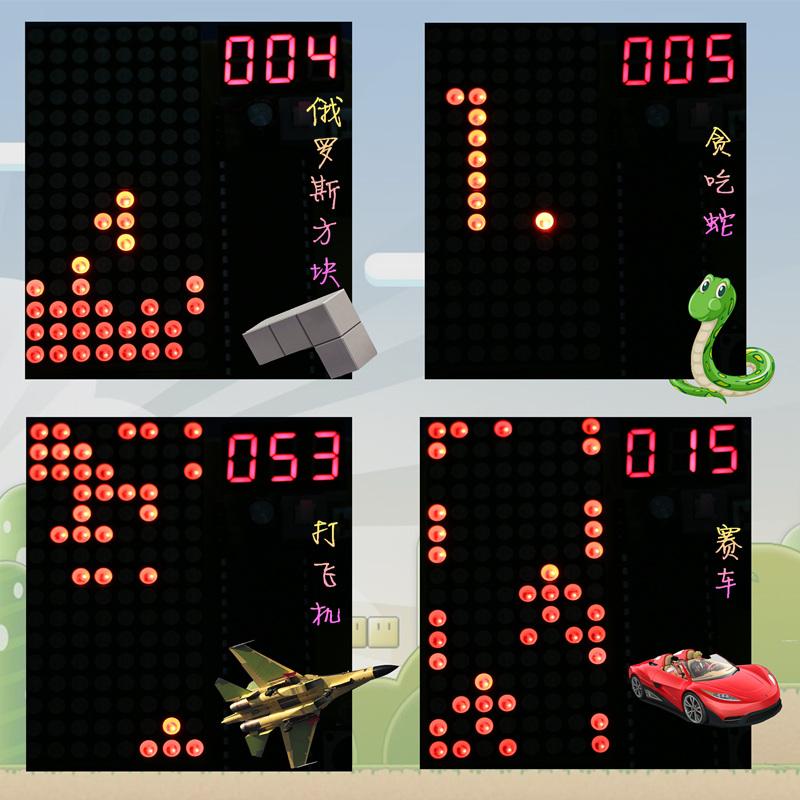

8.游戏：目前设计有4款游戏，俄罗斯方块，打飞机，贪吃蛇，赛车，都是经典的游戏
