前几天有小伙伴留言说想知道单片机是怎么样控制密码锁的，正好做过一个类似的实验，下面我分享出来，希望对你们有所帮助。

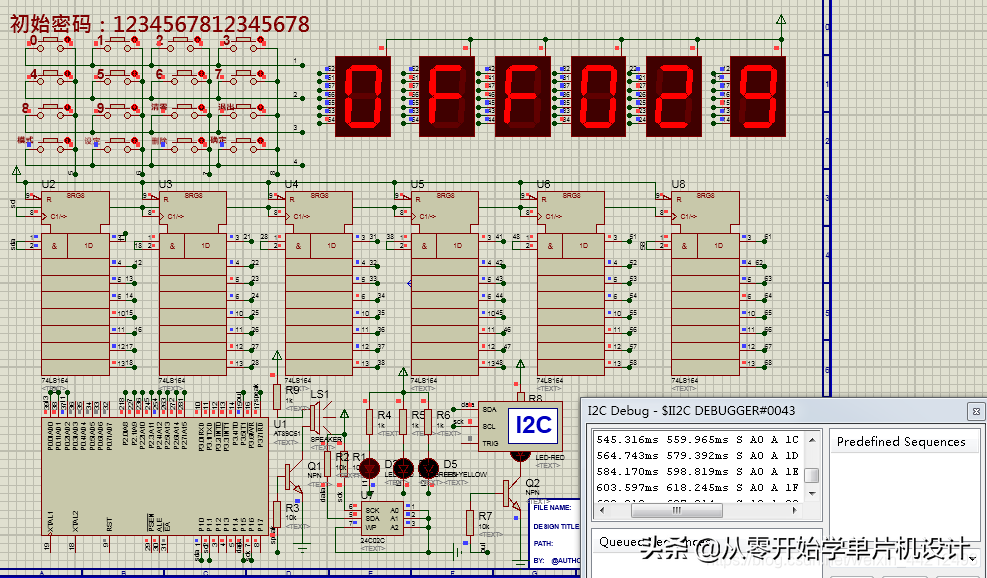

51单片机控制的万能密码锁系统，PROTEUS仿真文件
初始密码：12345678
此程序用51单片机控制74LS164锁存器来实现
单片机与存储器之间通过IIC 通过通讯来建立密码系统通讯
仿真启动开始设置密码
万能密码锁参考程序源代码：
#include<AT89x51.h>
#include"intrins.h"
#include"key.h"
#include"xsh.h"
#include"24c02.h"
#define ulong unsigned long
bit BJCB=0;//报警标志
XG=0,//修改密码标志位
BJ=0,//报警标志位
SJ=0;//锁键盘标志位
// xg=0;//修改密码标志位
uchar PSWD0_0[16]={0};//密码输入缓存存储单元
//uchar code PSWD0_1[16]={1,2,3,4,5,6,7,8,1,2,3,4,5,6,7,8};//用户初始密码存储单元
//uchar PSWD1_0[16]={0};//读出密码缓存存储单元
uchar PSWD1_1[16]={1,2,3,4,5,6,7,8,1,2,3,4,5,6,7,8};////管理员初始密码存储单元
sbit OUT=P3^5;//输出端口
sbit L1=P0^2;//上电指示
sbit L2=P0^1;//开锁指示
sbit L3=P0^0;//报警指示
uint mg=0,//密码个数
KSC=0,//开锁次数
BJC=0,//报警次数
TCNTY=0,//用户按键定时次数累加
TCNTG=0,//管理员输入密码定时次数
yhsh,//用户输入标志位
glsh,//管理员输标志位
shw;//密码输入标志位
void yhmimaxig();//密码修改程序
void glmimaxig();//管理员修改程序
void bjyin(ulong t)
{
ulong c;
uint n;
for(c=0;c<t;c++)
{
for(n=0;n<50;n++); //延时
BEEP=~BEEP; //取反输出到喇叭的信号
}
}
void delay_10ms(void)
{
uint i = 1000;
while(i--);
}
//////////////定时中断服务函数//////////////////////////////////////
void timer0() interrupt 1
{
uint i;
TH0=(65536-50000)/256; //对TH0 TL0赋值50MS定时
TL0=(65536-50000)%256; //重装计数初值
if(yhsh==1)
{
TCNTY++;//用户定时计数
if(shw==1)
{
TR0=0;
TCNTY=0;
}
if(TCNTY==400)
{
TR0=0;//关闭T0定时器
TCNTY=0;
mg=0;//密码个数清零
L1=1;
for(i=0;i<2;i++)//声光报警电路
{
L3=0;
bjyin(1000);
L3=1;
delay(1000);
}
L1=0;
}
}
else if(glsh==1)
{
TCNTG++;//管理员定时计数
if(shw==1)
{
TR0=0;
TCNTG=0;
}
if(TCNTG==400)
{
TR0=0;//关闭T0定时器
TCNTG=0;
mg=0;//密码个数清零
L1=1;
for(i=0;i<2;i++)//声光报警电路
{
L3=0;
bjyin(1000);
L3=1;
delay(1000);
}
L1=0;
}
}
}
void main()
{
uint i;
TMOD=0x01; //定时器工作在方式1
ET0=1;
EA=1;
TH0=(65536-50000)/256; //对TH0 TL0赋值
TL0=(65536-50000)%256; //使定时器0.05秒中断一次
//Read_page24c02(0x00,PSWD1_1,16);//向24c02里读用户初始密码
//i2cWrite24LC16B(0,0X20);
/////////////第一次向24c02里写入初始管理员密码、用户密码、开锁次数/////////////////////
for(i=0;i<16;i++) //用一次写一个向24c02里写
{
i2cWrite24LC16B(PSWD1_1[i],i);
delay_10ms;
}
for(i=0;i<16;i++) //用一次写一个向24c02里写
{
i2cWrite24LC16B(PSWD1_1[i],0x10+i);
delay_10ms;
} //proteus仿真时用，烧程序时，第一次用，第二次不用。
KSC=i2cRead24LC16B(0X20);
loop: L1=0;//上电红灯亮
L2=1;//开锁成功后绿灯亮
L3=1;//输错时黄灯亮报警
OUT=0;//开信号关闭
display_0(KSC);//开锁前显示
///////////密码输入/////////////////
if(SJ==0)//锁键盘标志位为0
{
do
{
flag=0;//键盘标志位
key();
if(flag==1&&num==12) //判断是否为管理员功能键按下
{
goto gl;
}
if(flag==1&&num<=9)
{
PSWD0_0[mg]=num;
mg++;//密码个数
}
if(flag==1&&num==14&&mg>=1)//输入错误删除
{
mg=mg-1;
}
if(mg==1) //有密码键按下开定时器限时
{
TR0=1;
yhsh=1;
}
}
while(num!=15);
if(mg!=16)
{
for(i=mg;i<16;i++)
{
PSWD0_0[i]=0;
}
}
/////////////////密码比较电路////////////////////////////
if(flag==1&&num==15)
{ flag=0;
yhsh=0;
shw=1;
num=0;
for(i=0;i<16;i++) //从24c02里读出16个密码
{
PSWD1_1[i]=i2cRead24LC16B(i);
delay_10ms;
}
for(i=0;i<16;i++)
{
if(PSWD1_1[i]!=PSWD0_0[i])
{
BJCB=1;
break;
}
else
BJCB=0;
}
}
if(BJCB!=0)
{
BJC++;
if(BJC!=3)
{
BJCB=0; //第一次和第二次报警
delay(500);
mg=0;//密码个数清零
L1=1;
for(i=0;i<3;i++)//声光报警电路
{
L3=0;
display_3();
bjyin(1000);
L3=1;
delay(1000);
}
goto loop;
}
else if(BJC==3)
{
BJC=0;
BJCB=0;
display_5();//三次输入密码失败,自锁
SJ=1;//锁键盘标志位
mg=0;//密码个数清零
L1=1;
for(i=0;i<2;i++)//声光报警电路
{
L3=0;
bjyin(1000);
L3=1;
delay(1000);
}
goto loop;
}
}
else
if(BJCB==0)
{
KSC++;
display_1(KSC);
i2cWrite24LC16B(KSC,0X20);
if(KSC==100)
{
SJ=1;
}
L2=0;
L1=1;
OUT=1;
mg=0;//密码个数清零
loop1:do //键盘扫描等待功能键按下
{
flag=0;
key();
if(flag)
{
flag=0;
switch(num)
{
case 13:
{
display_2();
do
{
flag=0;//键盘标志位
key();
if(flag==1&&num<=9)
{
PSWD0_0[mg]=num;
mg++;//密码个数
}
if(flag==1&&num==14&&mg>=1)//输入错误删除
{
mg=mg-1;
}
if(mg==16)
{
do //键盘扫描等待功能键按下
{
flag=0;
key();
}
while(num!=15);
}
}
while(num!=15);
if(mg!=16&&num==15)
{
for(i=mg;i<16;i++)
{
PSWD0_0[i]=0;
}
}
if(flag==1&&num==15)
{
flag=0;
mg=0;
for(i=0;i<16;i++) //用一次写一个向24c02里写
{
i2cWrite24LC16B(PSWD0_0[i],i);
delay_10ms;
}
display_1(KSC);
do //键盘扫描等待功能键按下
{
flag=0;
key();
}
while(num!=11); //按下返回键，锁锁返回
{
goto loop;
}
}
};break;
case 11: {
goto loop;
//break;
}
}
}
}
while(flag!=0);//如果设置密码键按下
goto loop1;
// i2cWrite24c02_page(0x00,PSWD1_1,mg);
}
}
else
{
do
{
flag=0;
key();
}
while(num!=12);//判断是否为管理员功能键按下
gl:do//管理员输入密码
{
flag=0;
key();
if(flag==1&&num<=9)
{
PSWD0_0[mg]=num;
mg++;//密码个数
}
if(flag==1&&num==14&&mg>=1)//删除键按下
{
mg=mg-1;
}
if(mg==1)
{
TR0=1;
}//开定时器TO限5秒开锁
}
while(num!=15);
if(mg!=16&&num==15)
{
for(i=mg;i<16;i++)
{
PSWD0_0[i]=0;
}
}
//////////管理员密码比较///////////////////////
//Read_page24c02(0x10,PSWD0_1,16)
for(i=0;i<16;i++) //从24c02里读出16个密码
{
PSWD1_1[i]=i2cRead24LC16B((0x10+i));
delay_10ms;
}
if(flag==1&&num==15)
{ flag=0;
shw=1;
num=0;
for(i=0;i<mg;i++)
{
if(PSWD1_1[i]!=PSWD0_0[i])
{ BJCB=1;
break;
}
else
BJCB=0;
}
}
if(BJCB!=0)
{
BJC++;
if(BJC!=3)
{
BJCB=0; //第一次和第二次报警
mg=0;//密码个数清零
L1=1;
for(i=0;i<2;i++)//声光报警电路
{
L3=0;
display_3();
bjyin(1000);
L3=1;
delay(1000);
}
display_1(KSC);
goto loop;
}
else
{
BJCB=0;
display_5();//三次输入密码失败,自锁
mg=0;//密码个数清零
delay(10000);
display_1(KSC);
goto loop;
}
}
else
{
SJ=0;
display_4();//管理员开锁显示
mg=0;
L2=0;
L1=1;
L3=0;//密码个数清零
do //键盘扫描等待功能键按下
{
flag=0;
key();
}
while(flag==0); //如果设置密码键按下
if(flag==1&&num==13)
{
flag=0;
display_2();
do
{
flag=0;//键盘标志位
key();
if(flag==1&&num<=9)
{
PSWD0_0[mg]=num;
mg++;//密码个数
}
if(flag==1&&num==14&&mg>=1)//输入错误删除
{
mg=mg-1;
}
if(mg==16)
{
do //键盘扫描等待功能键按下
{
flag=0;
key();
}
while(num!=15);
}
}
while(num!=15);
if(mg!=16&&num==15)
{
for(i=mg;i<16;i++)
{
PSWD0_0[i]=0;
}
}
if(flag==1&&num==15)
{
flag=0;
mg=0;
for(i=0;i<16;i++) //用一次写一个向24c02里写
{
i2cWrite24LC16B(PSWD0_0[i],(0x10+i));
delay_10ms;
}
display_4();
do //键盘扫描等待功能键按下
{
flag=0;
key();
}
while(num!=11); //按下返回键，锁锁返回
{
goto loop;
}
}
}
if(flag==1&&num==10)
{
KSC=0;
i2cWrite24LC16B(KSC,0X20);
display_1(KSC);
do //键盘扫描等待功能键按下
{
flag=0;
key();
}
while(num!=11);//按下返回键，锁锁返回
goto loop;
}
if(flag==1&&num==11)//按下返回键，锁锁返回
{
goto loop;
}
}
}
}
最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，
如果需要 完整代码或设计文件，请在下方留言或者私信我，看到后会第一时间回复。
谢谢大家！
如果喜欢我的文章请评论转发加关注哦。
51单片机 ESP8266模块 APP控制继电器，物联网DIY入门新手指南
题目
大家好，超子能力有限，技术不高，有什么错误的地方，欢迎批评指正。超子之前写过一篇STM32单片机配合ESP8266的WiFi模块接入阿里云生活物联网平台的DIY实验，有小伙伴问我51单片机能不能实现，答案是能。那么今天超子就给大家介绍下51单片机的实现方法。
程序设计中，我们使用的软件是Keil集成开发环境，C语言编写。如果大家想要程序源码的话，可以私信我，超子不是专业的程序员，水平不高，大家不嫌弃就行。
一说到51单片机的型号那就太多了，因为我们要使用MQTT协议对接阿里云生活物联网平台，所以对RAM空间要求比较多，一些常见的型号比如89C51，89C52，因为RAM空间太少不能用，所以我们本次DIY程序设计使用的单片机型号是STC12LE5A60S2。
ESP8266模块是通过串口AT指令控制的那种，网上有很多，价格也比较便宜，非常适合我们做DIY。
虽然我们前面使用STM32单片机做了第一个DIY设计，但是考虑到有些小伙伴，没有看过，所以超子还是说的详细一点，把每一个步骤再重新走一遍。
图1
首先进入我们自己的阿里云生活物联网平台，然后创建项目，我们就创建一个51单片机DIY项目吧，以后所有51单片机相关的DIY设计，我们都加入到这个项目内。
图2
项目建立完毕后，可以在项目列表中，看到51单片机DIY项目，旁边的第一个DIY设计项目，是上次STM32单片机DIY设计时建立的。然后我们点击51单片机DIY项目，进入项目管理界面。
图3
接下来，我们需要创建新产品。
图4
产品名称就叫51单片机插座，大家也可以起自己喜欢的名字。然后所属品类选择电工照明下的插座。节点类型选择设备，不接入网关，因为ESP8266可以连接WiFi路由器，直接具备接云的能力，所以是直连设备，不需要网关。连网方式一定要注意，虽然ESP8266是WiFi模块，但是不能选择WiFi连网，因为我们使用的是通用的，AT指令控制的ESP8266，没有在阿里云生活物联网平台认证，不兼容阿里云生活物联网平台APP的配网协议，如果我们选择WiFi方式的话，配网过不去，程序设计就无法进行了。所以我们取个巧，使用蜂窝连接方式，跳过阿里云生活物联网平台APP的配网，我们可以用ESP8266模块自己的APP配网或是直接把WiFi的SSID以及密码写在程序里。然后数据格式选择JSON，不适用ID2认证，最后点击完成就行了。
图5
产品建立完成后，我们要先进行第1步的功能定义的设置，我们选择的是电工照明分类下的插座，所以阿里云生活物联网平台自动帮我们添加了电源开关的功能属性。所以这一步我们不需要做什么额外的设置，直接点击下一步：设备调试。
图6
我们新建设备的时候，为了跳过配网协议，所以故意选择了蜂窝的连接方式，所以我们随便选一个通过认证的模组就行，选哪个型号都不会影响我们的DIY设计。
图7
选好模组后，我们点击新增测试设备，每个产品下可以添加最多50个免费的测试设备，我们做DIY程序设计，50个足够我们用了。
图8
新增测试设备时，我们要输入设备名称，就叫D001吧，超子喜欢用这种编号命名设备，大家可以根据喜好自己设置设备名称，然后点击确定就行。
图9
然后会弹出激活凭证，也就是三元组信息，这个是登录阿里云生活物联网平台的认证信息，稍后我们修改51单片机C语言程序时要用到这些重要信息。然后我们点击下一步：人机交互。
图10
和使用STM32单片机做DIY设计时一样，我们使用阿里云生活物联网平台的公版APP，也就是云智能APP。我们打开上图中红圈所示的开关。
图11
然后我们点击未设置，选择一个界面。
图12
自己喜欢哪个，选一个就行，然后点击确认。
图13
然后页面下方，我们要配置APP功能，同STM32单片机DIY时一样，我们主要设置多语言管理，填写品牌名称，设备名称，产品编号等等，大家根据喜好自己填一个就。最下方我们看到了天猫精灵，插座是天猫精灵支持的品类，所以可以直接绑定天猫精灵的账号，用天猫精灵控制开关，非常方便。然后我们点击下一步：批量投产。
图14
我们勾选上充分了解的对勾，然后点击开发完成，到此我们整个项目的配置就算完成了，就下来我们要修改51单片机的程序了。
图15

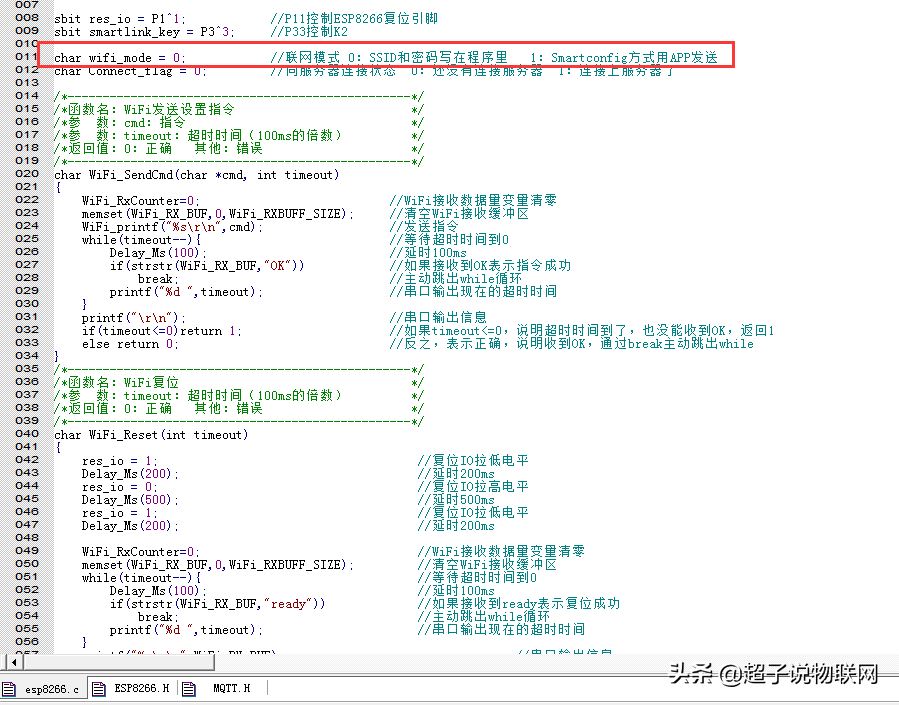

首先看esp8266.c源文件，wifi_mode变量用于设置使用哪种方式进行配网，大家根据注释自行选择就行，如果选择0的话，SSID和密码要在esp8266.h头文件中设置。
图16

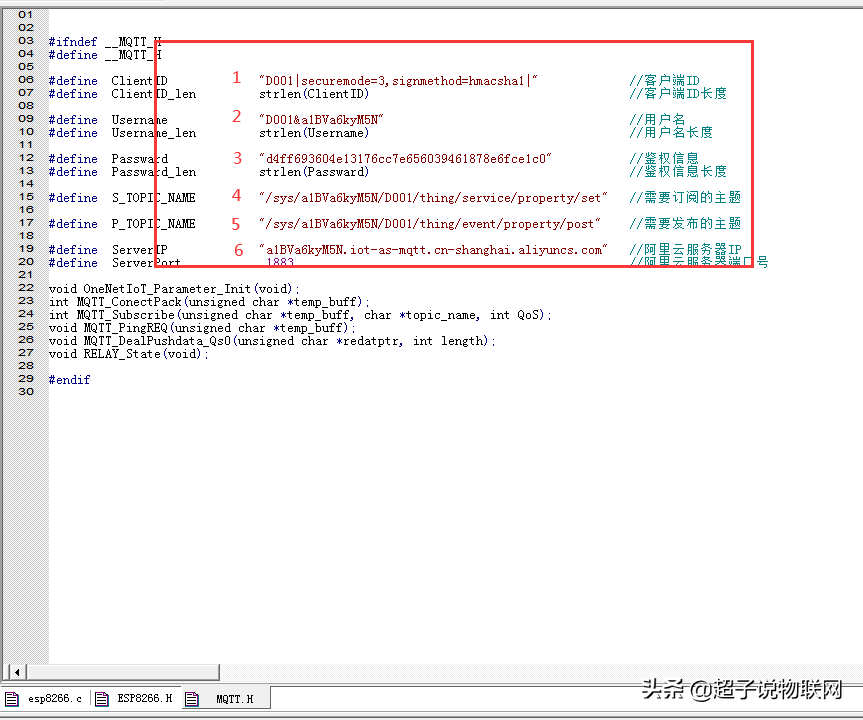

然后我们需要修改mqtt.h头文件中的6个字符串，最麻烦的就是第3个，也就是MQTT协议中CONNECT报文中的包含的密码信息。我们一个一个来，讲一下怎么修改。
