单片机技巧：快速入门有诀窍，先从最小系统开始入手，事半功倍

单片机是一种非常实用的技术，由于可编程、片上资源丰富，所以大大简化了产品的电路设计、增加了产品的功能性，在科技高度发达的今天，电子产品都离不开单片机了，也正因为如此，单片机相关的工作前景可观。

还记得大学里上单片机课程时，选用的教材好像是《51单片机汇编》，老师讲了一学期的汇编指令。直到期末考试，也没有见过单片机长什么样子，也不知道单片机到底用什么环境开发，单片机有什么用。本来是一门实用、偏动手的课程却变成了理论冥想课。搞得大家一头雾水。

电路调试

工作了这么多年，跟单片机打了这么多交道，回过头来才发现：学习单片机是有技巧的。第一步要先直到单片机的最小系统。

什么是单片机的最小系统

能让单片机工作的最少的电路，就是单片机的最小系统。以市面上主流的单片机为例，最小系统包括：电源电路、晶振电路、复位电路、下载电路等。

所以，具备以上四个电路模块，单片机才能正常的工作。

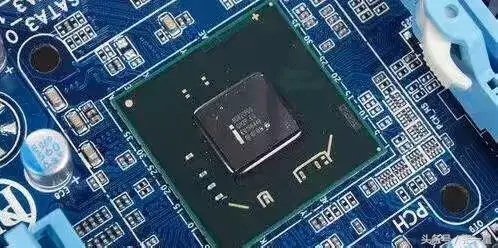

电路板

单片机的电源电路

电源电路主要为单片机提供所需要的电源。单片机常用的电源有3.3V和5V等。一般使用LDO降压芯片实现电压的转换。

单片机的电源电路

单片机的晶振电路

单片机的晶振为单片机提供时钟频率，相当于单片机的心脏。目前多数单片机都有内部震荡电路可以提供一定的时钟频率，但是在对时钟频率要求很高的情况下，还是要使用外部晶振甚至是有源晶振。

单片机晶振电路

单片机的复位电路

这里指的是上电复位，51单片机是高电平复位，向Cotex-M3内核的单片机多数是低电平复位。即当复位管脚出现一定脉宽的高/低电平之后即可实现单片机的复位，单片机的程序从头开始执行。

单片机复位电路

单片机下载电路

程序写完后，需要下载到单片机中去执行实现功能，这个过程叫做”烧写“，主流单片机烧写程序需要用到JLINK、STlink、USB/TTL等工具。所使用的下载接口有JTAG，SWD,ISP等。

单片机下载电路

以上各个模块电路，会在后面发文详细介绍。敬请关注。

清楚了以上几个必须电路，接下来就可以很愉快的学习单片机了。

单片机的基础电路解说，看不看的懂，只有一个字，悟

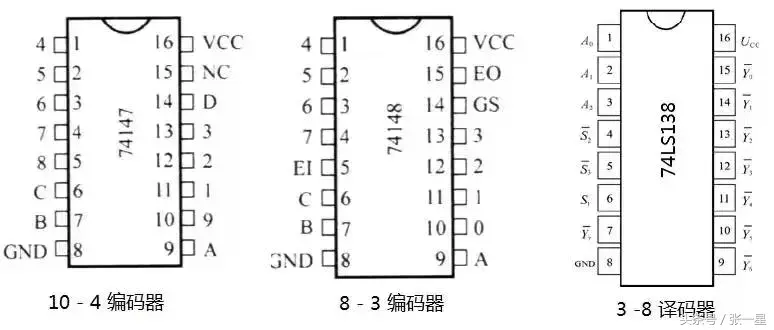

单片机内部主要由数字电路组成。为了在分析单片机内部电路结构时更容易理解，这里简单介绍一下单片机中常用的基础电路。

首先说说与门

它是一个由二极管和电阻构成的电路，其中A、B为输入端，Y为输出端，+5V电压经R1、R2分压，在E点得到3V的电压。它的工作原理就是当A、B两端同时输入低电平（0V）时，由于E点电压为3V，所以二极管VD1、VD2都导通，E点电压马上下降到0.7V （低电平），即当A、B端均输入低电平“0”时，Y端输出低电平“0”。为了清楚图文结合，有必要再次放这张图

当 A 端输入低电平（0V）、B 端输入高电平（5V）时，由于E点电压为3V，所以二极管VD1马上导通，E点电压下降到0.7V。此时VD2正端电压为0.7V，负端电压为5V，VD2处于截止状态，即当A端输入低电平“0”、B 端输入高电平“1”时，Y端输出低电平“0”。

当A端输入高电平（5V）、B端输入低电平（0V）时，VD1截止，VD2导通，E点电压为0.7V （低电平），即当A端输入高电平“1”、B端输入低电平“0”时，Y端输出低电平“0”。

当A、B端同时输入高电平（5V）时，VD1、VD2均不能导通，E点电压为3V（高电平），即当A、B两端都输入高电平“1”时，Y端输出“1”。

由此可见，与门的特点是：只有输入端都输入高电平时，输出端才会输出高电平；只要有一个输入端输入低电平，输出端就会输出低电平。
