单片机常用电路2-复位电路

单片机复位电路的作用是：使单片机的状态处于初始化状态，让单片机的程序从头开始执行，运行时钟处于稳定状态、各种寄存器、端口处于初始化状态等等。目的是让单片机能够稳定、正确的从头开始执行程序。

单片机有两种复位方式：一是高电平复位，二是低电平复位。基本上所有单片机都有一个复位端口（随着单片机技术的发展，现在有些单片机内部集成了复位电路，这样它的复位端口有可能和I/O端口等复用）。简单讲就是给单片机的复位端口施加一定时间的高电平（或者低电平），单片机就能完成初始化过程，从头开始执行程序。这个时间就称为复位时间，一般单片机的复位时间都很短，不过每种单片机的复位时间都不等，这个就需要查阅相应单片机的数据手册来获得该种单片机的复位时间。需要注意的是，单片机复位后，一定要给单片机的复位端口施加单片机正常工作时的电平，例如对于低电平的复位电路，复位后，复位端口应当处于高电平状态。

小诀窍：对于单片机是高电平还是低电平复位，我们可以通过观察单片机的引脚图进行一个直观的判断，当单片机引脚图中复位端口的名称上面有一个“-”时，该单片机就是低电平复位，没有“-”时，该单片机就是高电平复位，例如单片机端口名称是RST，那它是高电平复位，是/RST（/是上划线）时，它是低电平复位

刚才我们已经说过，现在已经有很多单片机内部集成了复位电路。那么我们在进行这种单片机电路设计的时候，就不用再单独设计复位电路了。

下面来介绍几种常用复位电路。

1、上电复位电路

单片机的复位有高电平复位和低电平复位的区别，那就自然有高电平复位电路和低电平复位电路两种。

图1 上电复位电路

图1左边的电路是高电平复位电路。

这个电路是利用电容的充电来实现复位的，当电源接通的瞬间，单片机复位端的电位与VCC相同，随着充电电流的减少，复位端的电位逐渐下降。直至电容充满电，复位端的电压变为低电平。

电路中R和C的值可以根据下面的式子计算，其中T是复位时间。

T=（1/9）*R1*C1

图1右边的电路是低电平复位电路

该电路的复位原理跟高电平复位电路的原理相反，这里就不多说了。

同样的，低电平复位电路中R和C的值可以根据下面的式子计算得出，其中T是复位时间。

T=9*RC

2、按键复位电路

前面介绍的上电复位电路只能在单片机电路上电后，自动完成高电平复位或低电平复位，但是如果在单片机运行过程中，强制让单片机复位该怎么做呢？最简单的方法是通过按键实现：按下按键，单片机立马停止当前正在执行的操作，进入复位状态，然后从头开始运行。

图2左边是高电平按键复位电路，右边是低电平按键复位电路。

图2 按键复位电路

对于高电平复位电路，当按下复位按键时，复位端被直接拉到高电平，使单片机复位。而对于低电平复位电路，按下复位键后，复位端被直接拉到地端，使单片机复位。

3、改进后的按键复位电路

上面的按键复位电路有一个缺点：当电源因某种干扰瞬间断电时，由于C不能迅速将电荷放掉，待电源恢复时，单片机不能上电自动复位，导致程序运行失控。电源瞬间断电干扰会导致程序停止正常运行，形成程序“乱飞”或进入“死循环”。

所以有了下面这个增加了二极管的复位电路。如图3所示。

图3 改进后的按键复位电路

如果有了这个二极管就可以快速将电容上的电压释放，保证复位信号正确无误。也能快速为下次复位做好准备。

4、专用复位芯片

随着单片机系统越来越复杂，应用环境越来越多样化，单纯的RC复位电路已经不能确保单片机的正确复位，复位芯片也就应运而生。下图是一种复位芯片的应用电路。可以看出，复位芯片使用起来非常简单。

图4 复位芯片应用电路

图5 复位芯片应用电路

单片机系统设计复位电路设计

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。公众号：micropoint8

昨天讲解了单片机系统正常工作所需要的基本配置，也就是最小系统。单片机的最小系统包括：复位电路、晶振电路、电源电路、下载电路。从今天开始讲解每个电路，并结合实际设计，展示实际电路。

1. 什么是单片机的复位电路

单片机的复位电路就是在单片机的复位引脚产生一个复位信号，使单片机处于复位状态，使单片机的程序从头执行，从而避免了单片机程序的跑飞。

2. 单片机复位电路的作用是什么

单片机复位的主要作用是把特殊功能寄存器的数值加载为默认值，由于单片机在运算过程中受外界干扰造成寄存器中数据混乱不能使其正常继续执行程序(称死机）或单片机的指令不按照程序执行而指向了未知位置(俗称跑飞)，这时候就需要单片机复位一下，以使程序重新开始运行。

3. 单片机复位有哪几种方式

单片机的复位一般有三种方式：上电复位，看门狗复位，手动复位 等。

上电复位： 单片机在上电瞬间，给复位引脚一个复位信号(一定时间的高电平或者低电平)，以实现单片机的复位，待稳定后，单片机开始执行程序。

看门狗复位： 看门狗复位不同于上电复位，上电复位是单片机从头开始执行程序；而看门狗复位时当某一个程序块不受控制时，将程序计数器清零，使该段程序从头执行，为了使单片机系统正常运行要在程序中定时喂狗。

手动复位： 在单片机的复位引脚接一个按键，手动按下该按键使单片机复位。

4. 单片机的复位电平

不同的单片机其复位电平不同，有的单片机是高电平复位，有的单片机是低电平复位。下面就看复位电路。

单片机上电高电平复位电路：

上电高电平复位电路

上电瞬间，由于电容两端的电压不能发生突变，所以电容两端的电位都是VCC(此时充电电流最大，电容相当于短路)，即RST是高电平，而随着VCC通过RC电路对电容充电，当电容两端的电压达到VCC时，电容相当于断路(此时电容充电电流为0，即隔直流)，RST的电平为低电平，单片机正常工作。

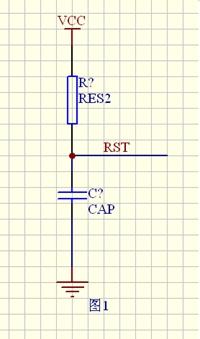

单片机上电低电平复位电路：

上电低电平复位电路

上电瞬间，由于电容两端的电压不能发生突变，所以电容两端的电位都是GND，即RST是低电平，而随着VCC通过RC电路对电容充电，当电容两端的电压达到VCC时，RST的电平为高电平，单片机正常工作。

手动复位电路：

手动平复位电路

该电路同时也是一个上电高电平复位电路。单片机正常工作时，如果按下按键S1，复位引脚RST得到高电平，从而实现复位。

精彩推荐：

单片机最小系统概述

单片机静态方式点亮数码管

这一节的复位电路有没有讲清楚，明天讲解晶振电路。
