毕业设计：单片机DIY-小型PM25系统，实际效果超乎想象

大家好，因为最近忙着考试，最近比较忙，可能更新的文章比较少，疫情期间请大家多多注意身体，尽量减少外出，在家学习。

其实我发现在家学习只要静下心来，效率还是蛮快的，只要持之以恒，定会有所收获。

好了我们言归正传，前几天和几个小伙伴去市区公园玩，看着公园对面空气检测系统的大屏幕上各种数据不断变化，于是突发奇想，我能不能自己也用单片机做一个PM2.5测试系统呢，虽然不知道能不能成功，但想到就要做。

于是我利用好久以前的一个开发板当载体，开始自己DIY，成功了以后-我测试了一下基本能实时显示各种颗粒物的含量，又和真实数据对比了一下，准确度基板满足要求。

老规矩废话不多说，先上实物图：

原理：其实就是一块显示屏加上单片机实时控制，再加上采集和显示代码就差不多了

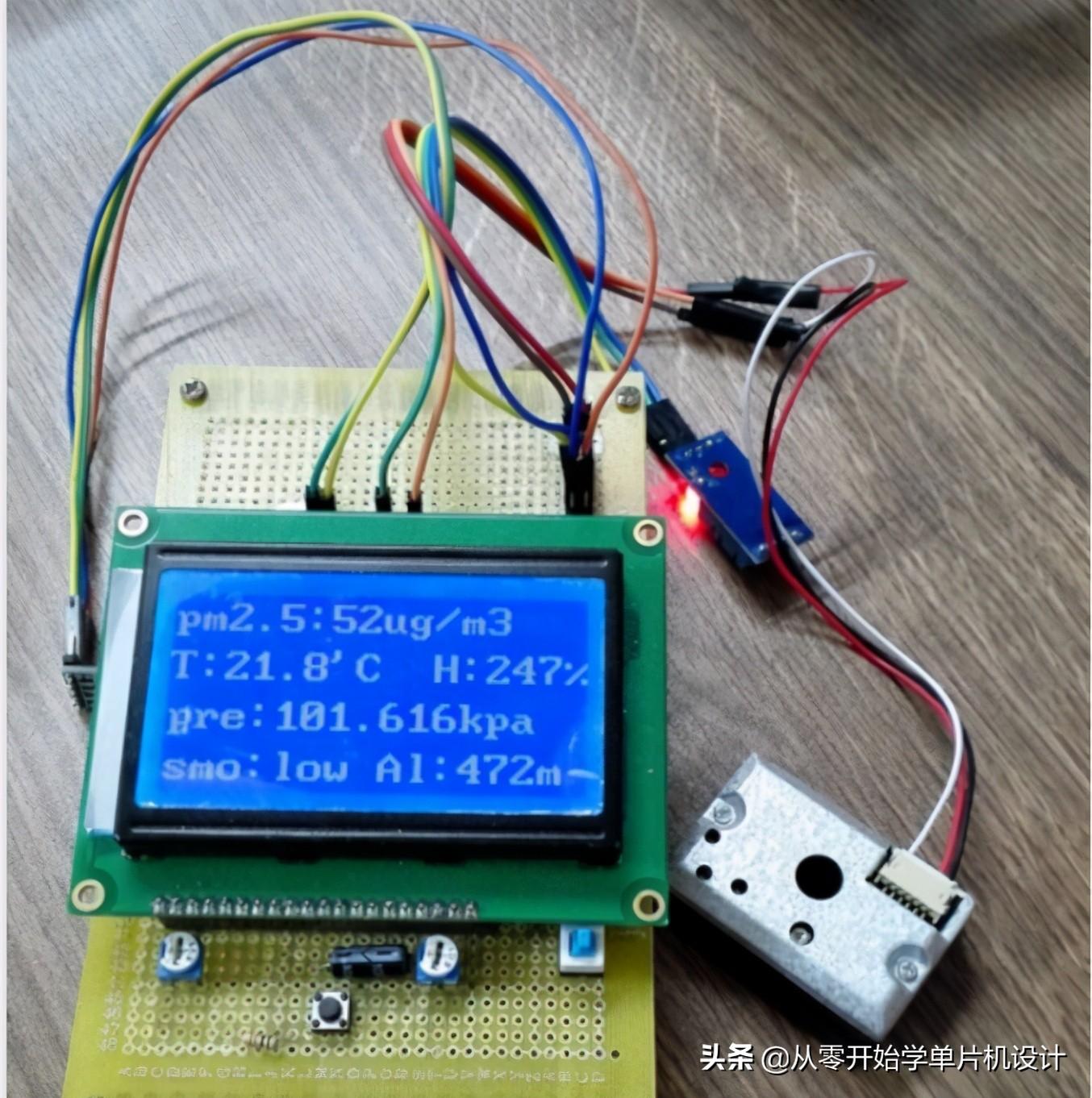

实物图1

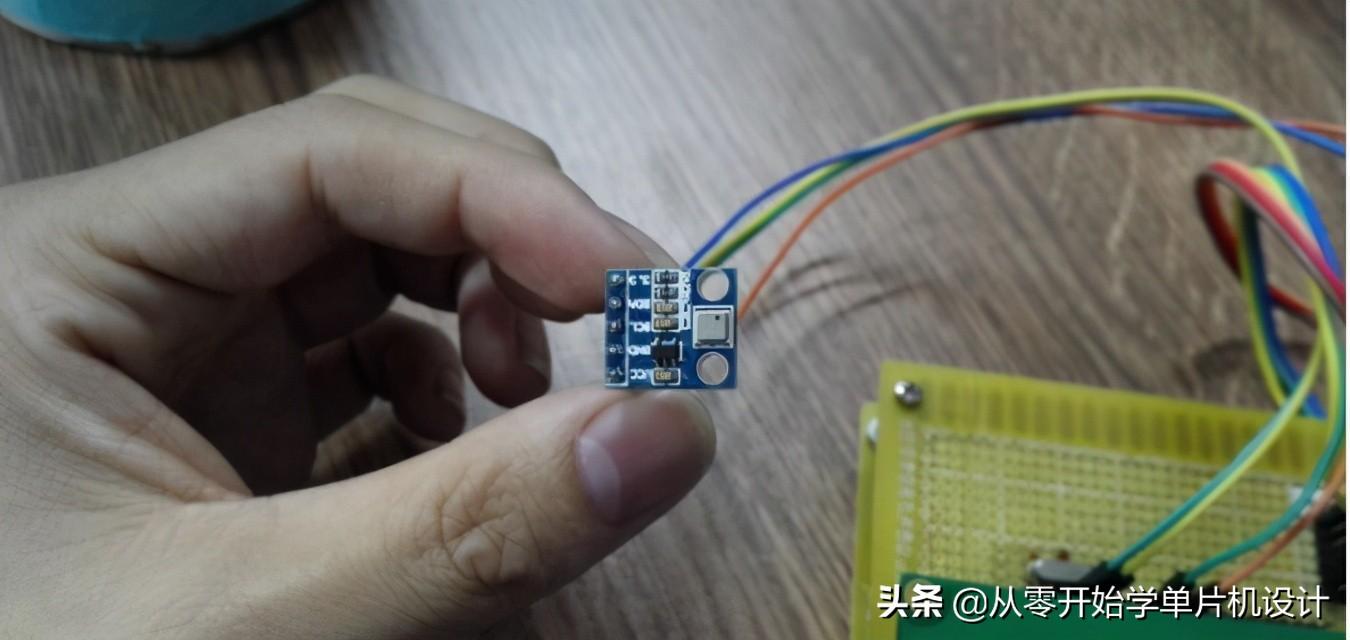

数据采集和接收模块

实测测量精度和准确率还是可以的。

PM2.5检测系统参考代码如下：

主程序

#include<reg52.h>

#include "delay.h"

#include "LCD12864.h"

#include "PM2_5.h"

#include "BMP180.h"

#include "DHT11.h"

#define uint unsigned int

#define uchar unsigned char

sbit waring=P1^3;

void main()

{ lcd_init();

Init_BMP085();

Init_PM2_5();

while(1)

{ bmp085Convert();

RH();

lcd_pos(0,0);

display_string("pm2.5:");

if(read_pm()>5)

display_num(read_pm());

else

display_num(5);

display_string("ug/m3");

display_string(" ");

lcd_pos(1,0);

display_string("T:");

display_num(temperature/10);

display_string(".");

display_num(temperature%10);

display_string("'C");

display_string(" ")

display_string("H:");

display_num(RHdataH);

display_string("%");

lcd_pos(2,0);

display_string("pre:");

display_num(pressure/1000);

display_string(".");

display_num(pressure%1000);

display_string("kpa");

lcd_pos(3,0);

display_string("smo:");

if(read_pm()>200)

{ display_string("High");

waring=0;

}

else

{ display_string("low");

display_string(" ");

waring=1;

}

display_string("Al:");

display_num(Altitude);

display_string("m");

display_string(" ");

delay_ms(200);

}

}

PM2.5

#include<reg52.h>

#define uint unsigned int

#define uchar unsigned char

#define K_PM 820

void senddata(uchar dat);

uint read_pm();

uchar cal[7]={0};

// cal[0]:起始位 0xAA

// cal[1]:Vout(H)

// cal[2]:Vout(L)

// cal[3]:Vref(H)

// cal[4]:Vref(L)

// cal[5]:校验位

// cal[6]:结束位0xFF

uchar buf;

uchar sum;

int i=0;

float Vo;

void Init_PM2_5()

{ SCON=0x50;

PCON=0x00;

TMOD=0x20;

EA=1;

ES=1;

TL1=0xF4;

TH1=0xF4;

TR1=1;

}

uint read_pm()

{ return (uint)(K_PM*Vo);

}

void serial() interrupt 4

{ ES=0;

RI=0;

buf=SBUF;

senddata(buf);

ES=1;

}

void senddata(uchar dat)

{ if(dat==0xAA)

{ i=0;

cal[i]=dat;

}

else

{ i=i+1;

cal[i]=dat;

if(i==6)

{ sum=cal[1]+cal[2]+cal[3]+cal[4];

if(sum==cal[5]&&cal[6]==0xFF)

// for(i=0;i<=6;i++)

// {

// SBUF=cal[i];

// while(!TI);

// TI=0;

// }

Vo=(cal[1]*256+cal[2])/1024.0*5;

// SBUF=cal[1];

// while(!TI);

// TI=0;

// SBUF=cal[2];

// while(!TI);

// TI=0;

}

}

}

}

鉴于篇幅有限，只能写这么多了。

最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，

文章不能上传附件,如果需要完整代码或设计文件，请私信我或者给我留言，看到后会第一时间回复。

谢谢！

基于单片机光伏控制 温度 PM25 光照检测 蓝牙传输#单片机开发

stm32光伏控制器。

大家好，今天给大家介绍一款基于STM32单片机光伏控制器。

·首先点击这，上电之后单边机完成测试环，液晶显示温度值，PM2.5风速，温度通过DS18B20检测。

·这两个箭头可以改变温度的大小，温度发生了变化。这个是模拟PM2.5的，这个箭头可以模拟风速的。

·同样的这两个箭头，这个是模拟蓝牙模块，它将测量的数字发送到蓝牙模块上面进行显示。

·这个按钮按下去，切换光照的显示。这是第一路光照，第二路、第三路、第四路。

·当第一路小于光照2的时候，它是在正转90度的位置，大于它的时候反转。看下，它朝这边，小于时候的它正转，3也是一样的，小于的时候停止。

本设计主要功能就这些，谢谢大家。
