单片机IO口不能输出高电平
今天在做单片机项目时遇到了一个这样的问题,所用的单片机是PIC的,但是IO/P3.3口不能输出高电平。(PIC的叫RC3)
这次用的板子是别的公司的,最开始给它烧我们的程序,单片机每一个引脚都可以按照程序执行,因为后来需要用到延时,而最开始的时钟频率不便于计算延时,于是我在原有的程序上加了内部时钟的频率,选择的是4M,因为PIC单片机每4个时钟周期运行一条指令,这样便于计算时间。
IO口不能输出
按照上述方法执行之后,结果尽不如人意,这时候PIC单片机的IO口竟然连高电平都不能输出,怎么办呢?最开始是怀疑单片机的问题,于是用相同的程序给另外一块板子烧进去,结果还是一样的,之后试过很多办法都一样的结果,即使把时钟的配置去掉之后,IO口还是不能输出高电平,怎么办呢?好在我们这现在来了一位外聘专家S,他是属于大师级别一类人,尤其是对于PIC单片机。
AD采集
我把问题复述给S,他第一句话问我关AD采集了吗?我说,没有开AD采集啊。因为之前用的单片机没出现过,这次最开始编程的时候就没有注意这个AD采集,最后我把RC3上的AD采集口关掉之后,单片机又可以完美的输出高电平了。
专家就是专家,看待问题总能命中要害,这一点我的道行还很薄,同时我所需要的是去闭关沉淀。
写这一篇文章主要给给自己共勉,以后少犯类似的错误。
用单片机输出高电平来点亮灯组的编程

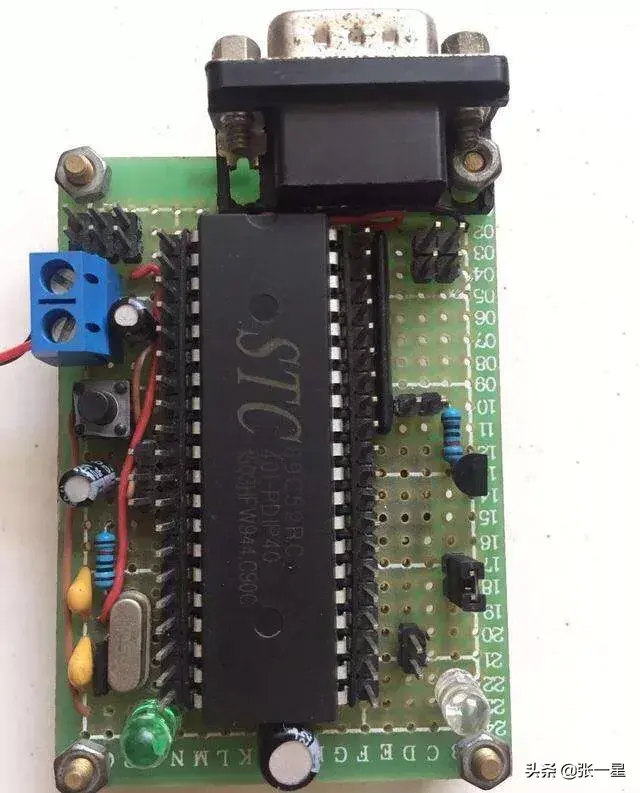

单片机I/O输出高电平点亮LED

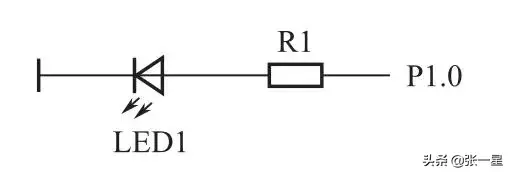

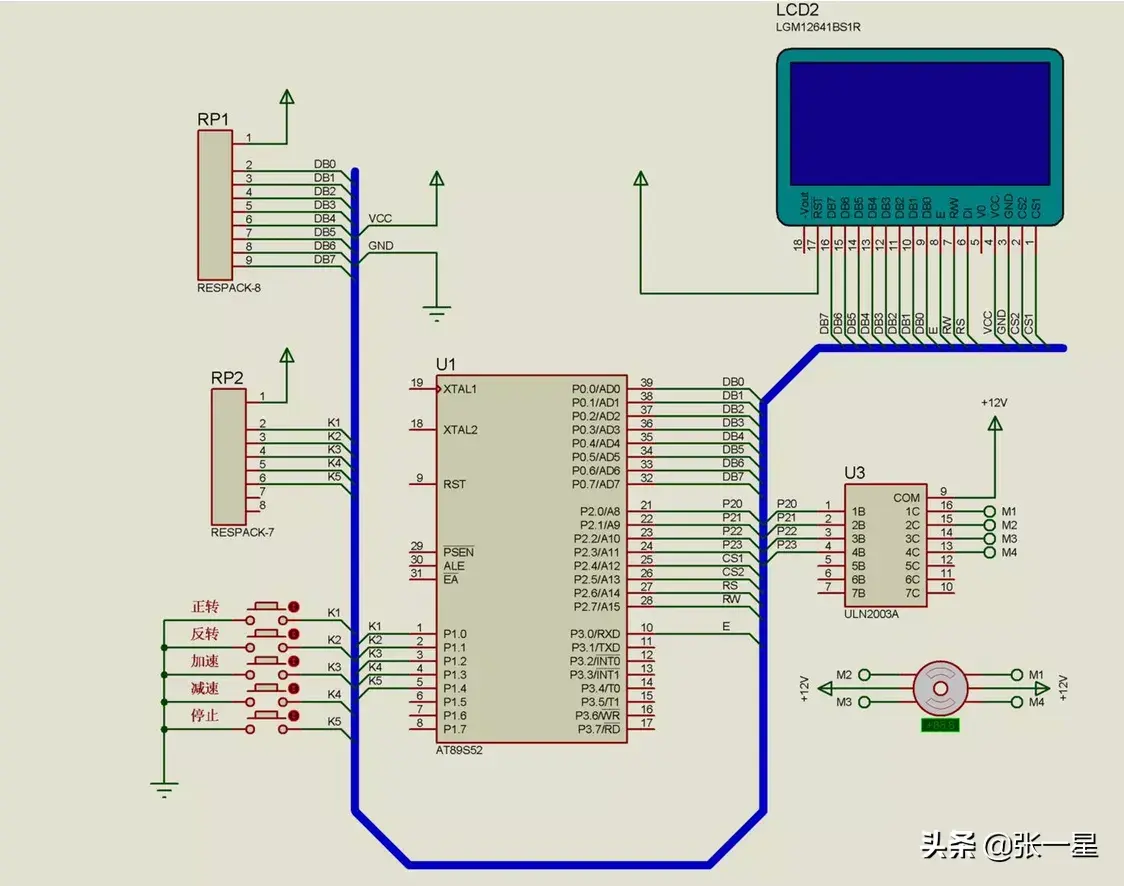

1.电路图
单片机I/O输出高电平

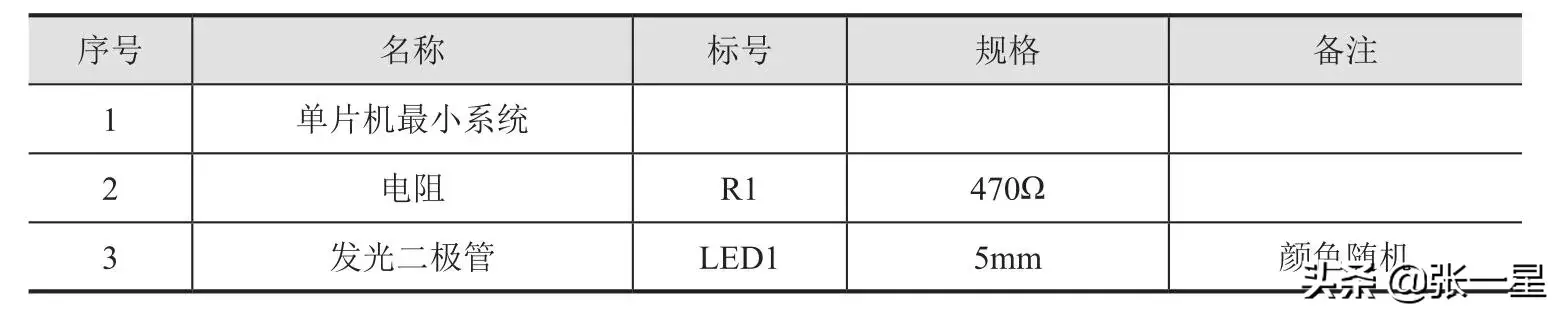

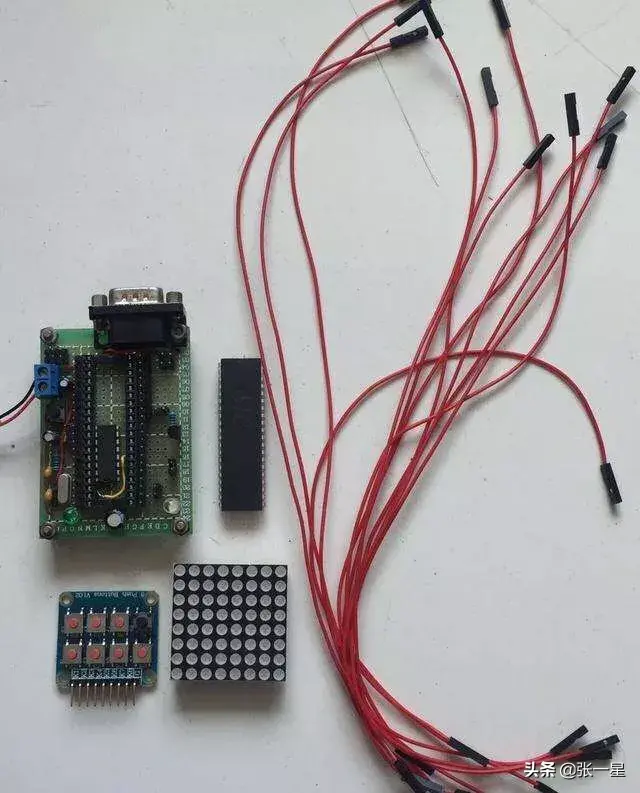

元器件清单与前面介绍相同
3.程序设计(3.4.2)
#include<reg52.h>
sbit led=P1^0;
void main()
{
led=1;//输出高电平
while(1);
}
将程序下载进去,观察LED,为什么亮度很低呢?程序正确,难道是硬件电路有问题?检查电阻R1与LED1没有坏,那就是我们对单片机还不够了解。单片机的确可以输出高电平,但是输出电流很有限,只有几十微安电流,是无法正常驱动LED的。
那么单片机输出电流很低,有什么办法可以解决吗?
办法当然有。谁能担任这个重任呢?三极管就要大显身手,三极管能将微弱的信号放大,I/O输出的信号经过三极管放大后再驱动LED,就完美解决了。
