单片机IO口不能输出高电平

这次用的板子是别的公司的，最开始给它烧我们的程序，单片机每一个引脚都可以按照程序执行，因为后来需要用到延时，而最开始的时钟频率不便于计算延时，于是我在原有的程序上加了内部时钟的频率，选择的是4M，因为PIC单片机每4个时钟周期运行一条指令，这样便于计算时间。

IO口不能输出

按照上述方法执行之后，结果尽不如人意，这时候PIC单片机的IO口竟然连高电平都不能输出，怎么办呢？最开始是怀疑单片机的问题，于是用相同的程序给另外一块板子烧进去，结果还是一样的，之后试过很多办法都一样的结果，即使把时钟的配置去掉之后，IO口还是不能输出高电平，怎么办呢？好在我们这现在来了一位外聘专家S，他是属于大师级别一类人，尤其是对于PIC单片机。

AD采集

我把问题复述给S，他第一句话问我关AD采集了吗？我说，没有开AD采集啊。因为之前用的单片机没出现过，这次最开始编程的时候就没有注意这个AD采集，最后我把RC3上的AD采集口关掉之后，单片机又可以完美的输出高电平了。

专家就是专家，看待问题总能命中要害，这一点我的道行还很薄，同时我所需要的是去闭关沉淀。

写这一篇文章主要给给自己共勉，以后少犯类似的错误。

单片机IO口不够用，如何用一根线识别16个按键？方法原来在这里！

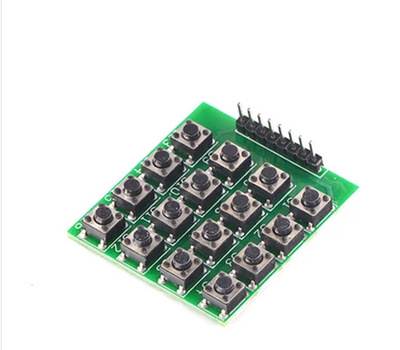

学过单片机的都知道，按键在开发项目中是必不可缺少的东西，而大多数人都是采用行列式来识别矩阵键盘，这样很容易浪费IO口资源，不利于大型项目的开发。

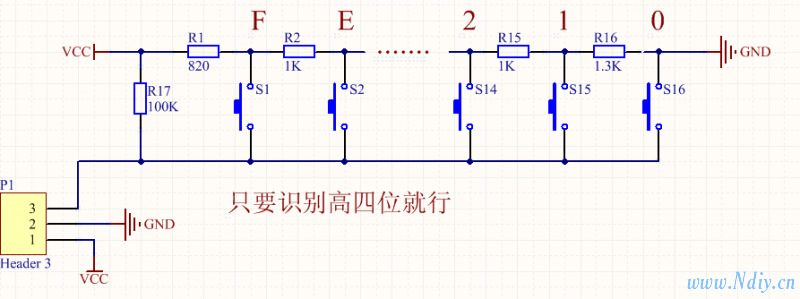

这里介绍一种用AD转换接口来识别键盘的方法，由于现在的大多数单片机都带A/D转换，这样使用起来就方便多了，电路图如下图所示：

单片机只要识别AD转换结果的高四位就行。这里设计的关键就在于各段的电压变化只影响A/D转换结果的高四位。上边的VCC是接的AD的参考电压。

例如：一个12位的AD，读出的结果是0x0E08，那么这个按键就是15。下边是用C8051F410单片机识别的程序

void anjianshibie() //按键识别函数

{

unsigned int ad_val;

ad_val=Adc_410( ); //读出一个AD值

while(ad_val<0x0f88) //这里避免上限电压，如果不加这一句识别的按键永远是F

{

delayms(10); //延时消抖

ad_val=Adc_410( ); //再次判断

if(ad_val<0x0f88)

{

Key_AD=(unsigned char)(ad_val>>8)&0x0f; //读出按键值（高4位）

Display_5((uint)Key_AD);} //显示按键

}

}

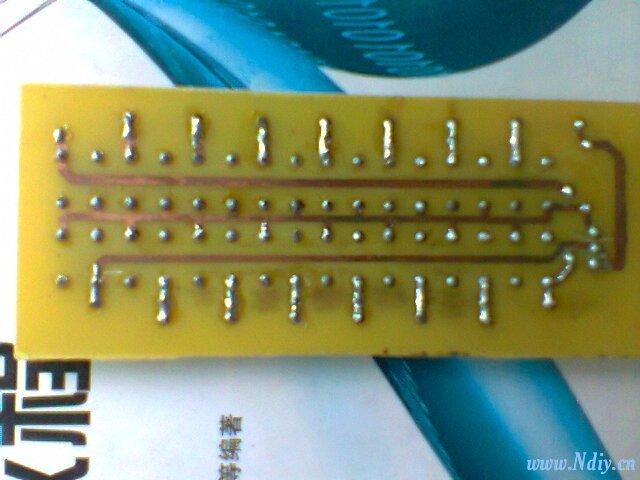

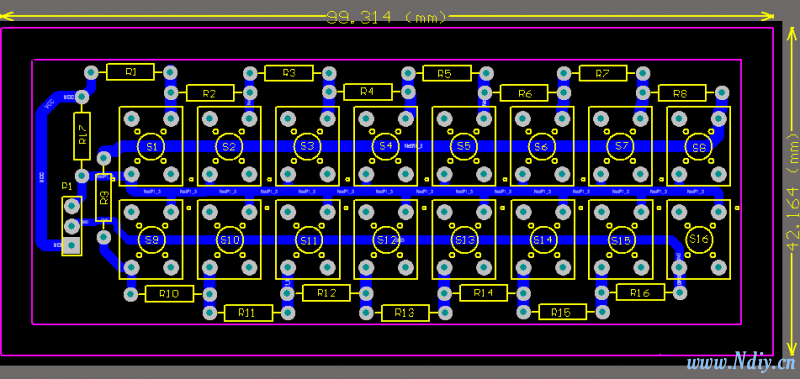

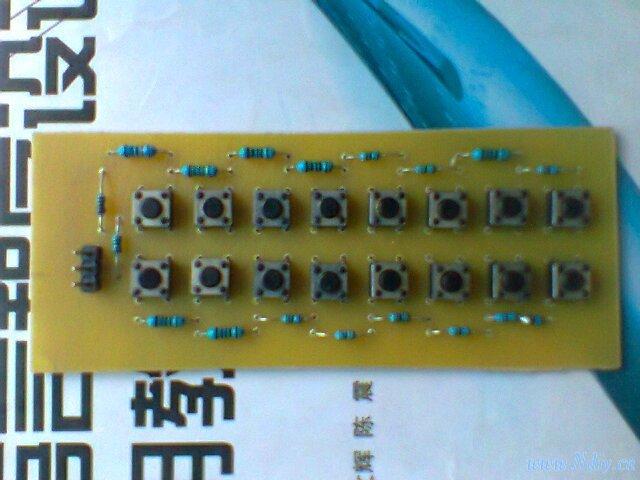

下面是PCB设计图片和制作图片。不过这种识别键盘的方法有利也有弊，唯一缺点是使用长时间会造成焊点虚焊，一个焊点虚焊就会影响整个按键识别的准确度。以前的显像管电视就是采用这种识别键盘的办法，只要有一个按键接触不良其他按键就会乱识别，常常是按着音量加它就换台。

PCB
