简单共阴极数码管电路图大全（CD4511段译码驱动器）

共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。图中的8个LED分别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字。

判断公阴极和公阳极

找公共共阴和公共共阳：首先，我们找个电源（3到5伏）和1个1K（几百欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了，然后GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。

简单共阴极数码管电路图（一）

CD4511是一片CMOSBCD—锁存/7段译码/驱动器，用于驱动共阴极LED（数码管）显示器的BCD码—七段码译码器。

它具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动共阴LED数码管。

以下是cd4511数码管驱动原理图。是CD4511实现LED与单片机的并行接口方法。

简单共阴极数码管电路图（二）

如图所示电路，正电源Vcc和地端GND用夹子与被测电路相连，UIN端通过探针接被测点。当被测点为高电平时，VT1导通，h、c、g笔段为高电平并发光，同时经隔离管VD1使e、f笔段也发光，数码管显示出H字形；被测点为低电平时，VT2导通，d、e、f笔段发光，显示1字形。VD1、VD2起隔离作用，并完成逻辑“或”的功能（也可用二输入端或门代替），使显示H或L时e、f笔段均发光。调整R3、R4大小可改变高、低电平的检测阈值，调整R5可改变数码管发光亮度。

简单共阴极数码管电路图（三）

CD4511驱动共阴极LED数码管的典型接线电路图

简单共阴极数码管电路图（四）

数码管是用于显示0，1，2，9数字的显示器件具体应用时，这些数字都是以BCD编码形式表示，通过译码器加到显示管上。目前在数字电路中，最常用的是七段字形显示管，发光材料为磷砷化镓。表示字形的每一段相当一个发光管。所有二极管的内部连接有两种：阳极连接在一起称共阳形，阴极连在一起，称为共阴形。

单片机驱动数码管设计详解(用74HC595实现)

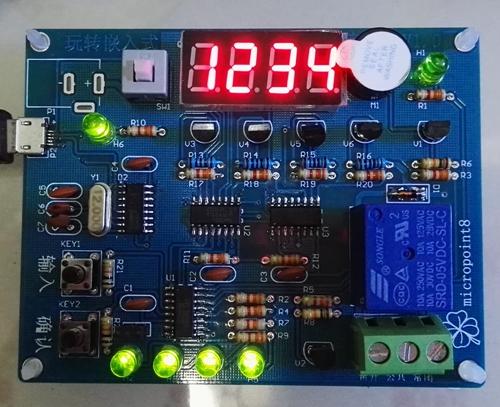

简单设计了一个单片机驱动数码管的电路，该设计中只使用了4位数码管，占用了单片机3个IO口，如果驱动芯片全用满可以驱动8位数码管。仅供初学者分享学习。

1. 数码管显示设计

本设计使用了一个4位的数码管，为共阳型，为了节省单片机的IO口，使用了两片74HC595作为数码管的驱动芯片，共占用3个IO口。74HC595部分电路图如下：

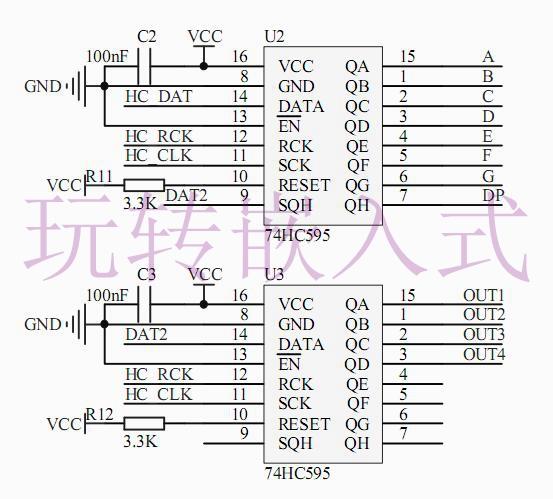

与单片机相连接的三个脚分别为：HC_DAT,HC_RCK,HC_CLK。两片595采用级联方式，即U2的第9脚接到U3的第14引脚。

2. 74HC595简介

74HC595是8位的移位寄存器，串入并出，并具有锁存功能，被广泛的用于数码管、点阵的驱动电路中。其管脚介绍如下：

15：数据输出A-接数码管数据A段；

1：数据输出B-接数码管数据B段；

2：数据输出C-接数码管数据C段；

3：数据输出D-接数码管数据D段；

4：数据输出E-接数码管数据E段；

5：数据输出F-接数码管数据F段；

6：数据输出G-接数码管数据G段；

7：数据输出H-接数码管数据H段；

16：电源正脚-接电源正；

8：电源负脚-接电源负；

14：数据输入脚-接单片机管脚；

12：数据锁存时钟-接单片机管脚；

11：数据输入时钟-接单片机管脚；

13：使能输出脚-低电平有效，接低电平；

10：数据清零-不清零，接高电平；

9：数据级联输出-接下一片595的数据输入脚；

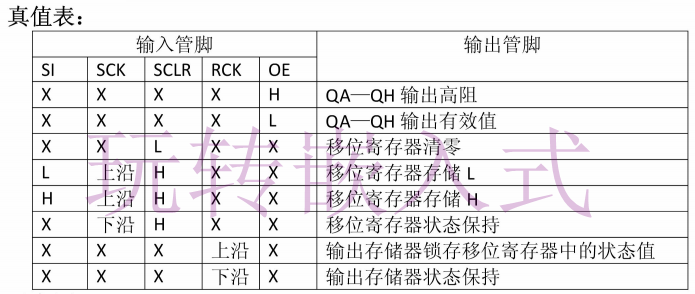

74HC595的真值表如下：

知道了74HC595的引脚定义和真值表，那该如何编程呢？下面重点来了，通过时序图来编程。看重点！！！

3. 74HC595时序图

我是重点！我是重点！我是重点！

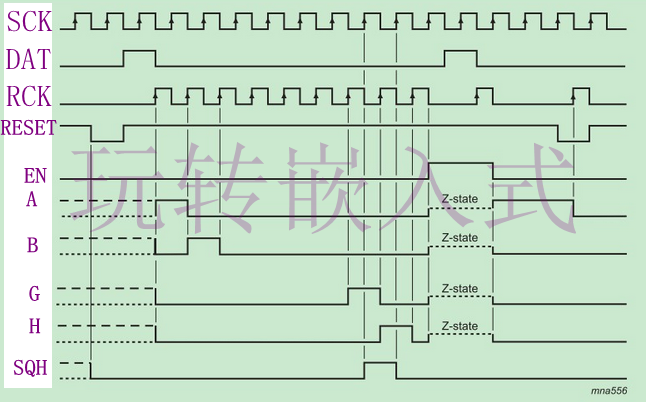

通过时序可以看出：

SCK是上升沿的时候要把数据写入；

RCK是上升沿的时候数据才能锁存显示；

有数据操作的过程中RESET必须是高电平；

EN必须是低电平，595才能工作；

知道了以上4点就可以写程序了。其中3、4条是硬件连接上的事情(也可以用单片机的IO口来连接，这样的话可以随时控制74HC595的工作与否情况)。写程序主要靠1、2条。下面具体操作。

4. 程序实例

看下面一段程序：

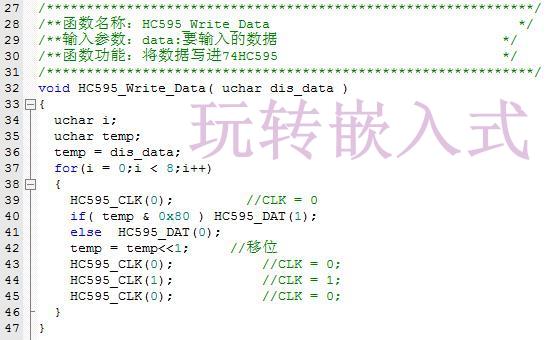

第39行：HC595_CLK(0)的原型如下：

HC595_CLK(0)是让CLK处于低电平，即上升沿还没有来到；

HC595_DAT(1)就是要把写入的数据准备好；

temp<<1是将数据移位，即一个字节分八次写入；

HC595_CLK(1)是让CLK处于高电平，即上升沿来了；

以上几句解释一下就是：

在CLK时钟上升沿来临之前把要写入的数据准备好，等上升沿来了就把准备好的数据写入。 这就是对时序图的解释。

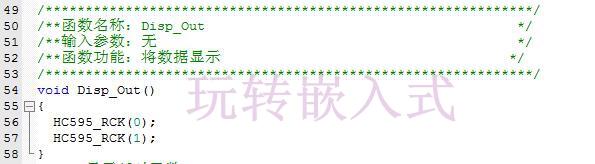

记住，这仅仅是把数据写入到了74HC595中，但是还没有让74HC595锁存，即没有让数据显示出来，如果让数据显示的话，必须要给RCK一个上升沿(即时序图中的第2条)，操作如下：

单片机执行完这个程序后，数据才会在数码管上显示出来。

这一节内容的难度较大，主要是因为时序图这个东西是很模糊的一个内容，大家可以慢慢理解体会。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。公众号：micropoint8
