用单片机做个计数器表白2019

1. 硬件原理

主控用的是一块STM32的最小系统板，所有的IO口都已引出，方便用杜邦线连接其他模块，核心板MCU采用的型号是STM32F103RCT6,用的晶振是8M的。计数的显示用的是8位数码管模块，数码管的驱动用美信的Max7219 LED驱动芯片.

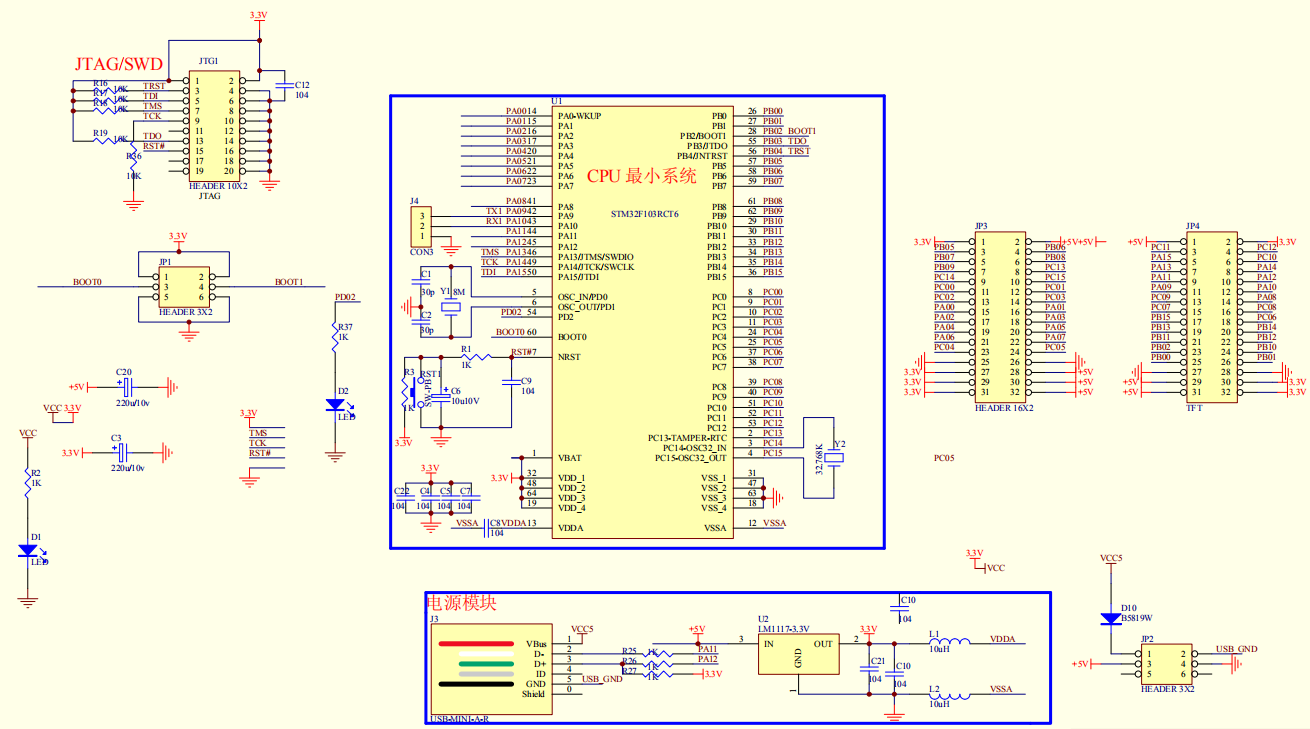

最小系统板的硬件原理图也比较简单，USB5V输入，经过开关后通过3.3V的LDO稳压供给单片机，有LED1作为上电指示，LED2连接STM32的IO口PD2，外加一些排针引出所有的GPIO口，原理图如下:

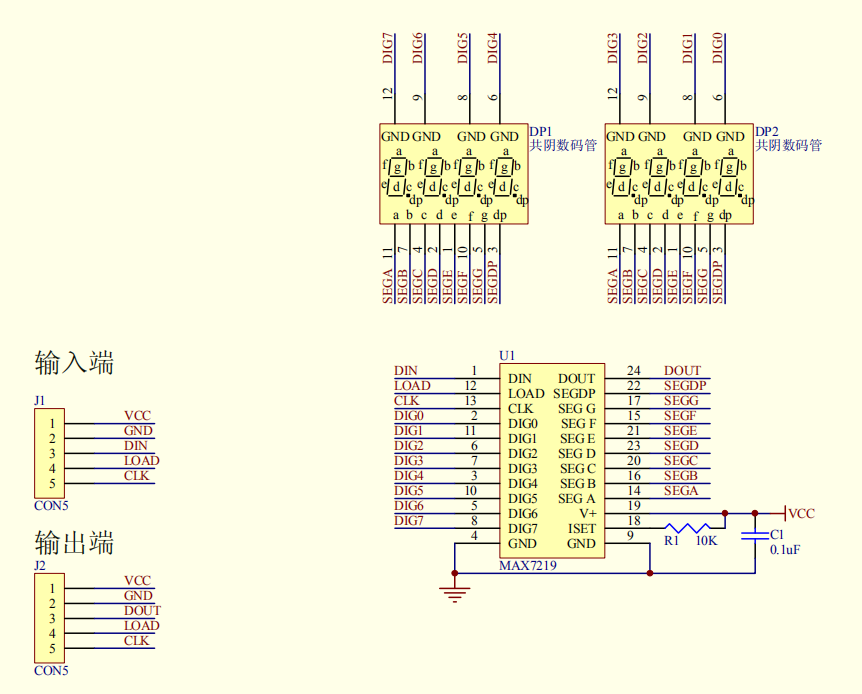

下面是数码管模块的原理图，用MAX7219驱动数码管。MAX7219是串行接口 8 位 LED 显示驱动器，接口与SPI兼容，并且亮度可通过R1的大小调节，使用起来也比较方便。

2. 程序解读

算法描述

设需要的显示数字为num，num为长字节的无符号整型变量，在程序里设定num每10ms自加一次，即每10ms计数一次，然后通过数码管显示出来，注意num的计数满了之后需要清0。因为计数间隔设定是10ms，所以程序里的2个延时是5ms。

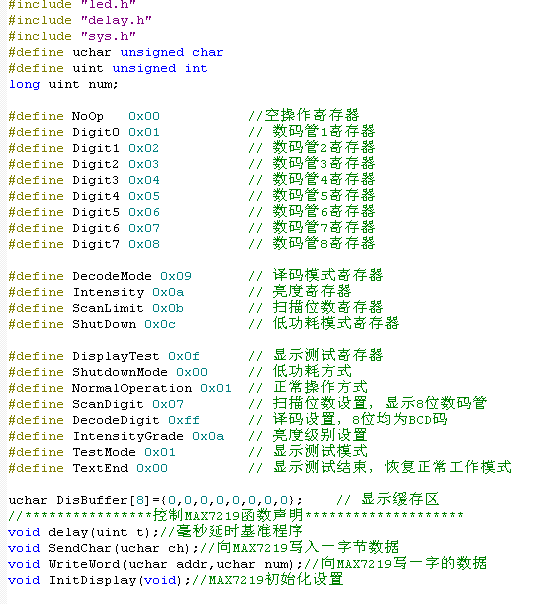

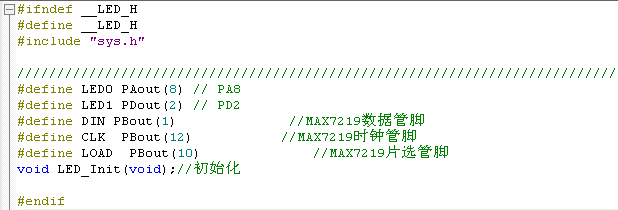

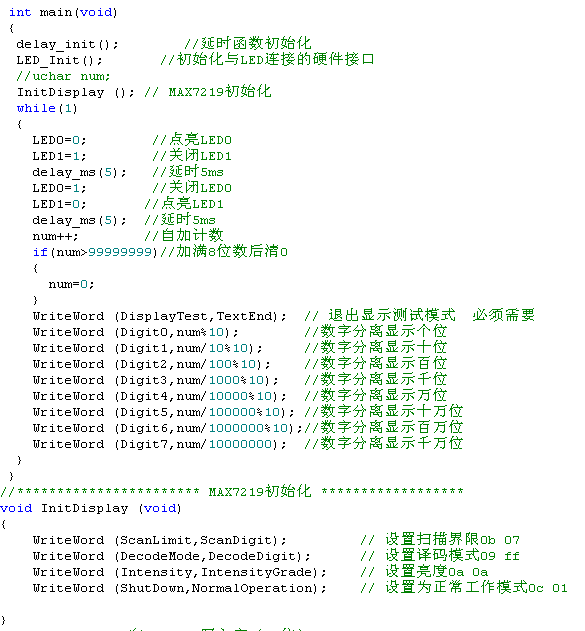

代码解读

详细解读见代码。

3. 实物效果

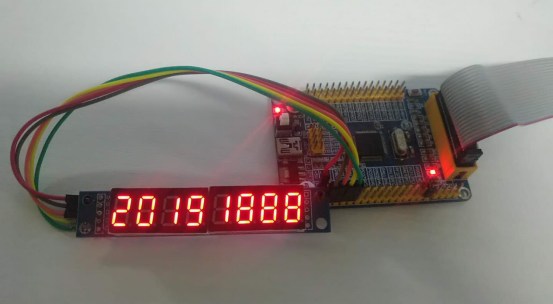

程序写好之后编译OK，通过J-LINK下载到STM32,下载完成后可以看到数码管在飞快的计数了，计数器制作成功，当计数到20191888时，刚好抓拍了一张，好意头啊，2019要发发发，提前祝大家2019发大财，行大运哈。

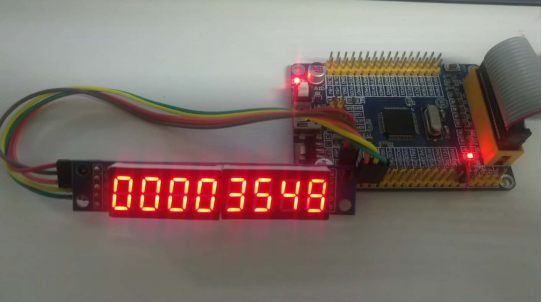

计数器计数中

2019要发发发

朋友们有没有觉得这个单片机创作很有趣，对即将到来的2019又有哪些期盼和目标呢？欢迎留言评论，点赞和转发，喜欢的记得关注本头条号哦。

长按图片识别二维码关注

单片机计数器工作原理及讲解

　　常用的单片机中大多数都配备了计数器，随着科技水平的提升，人们对于计数产品的功能需求越来越高，计数器也经过不断的更新升级，现如今已经可以达到精准计数的程度了。计数器给人们工作计数工作带来了很大的便利，大大提高了工作效率，今天这篇文章就为大家讲解一下 单片机计数器的工作原理。

单片机计数器

　　一、单片机计数器定义

　　计数是一种简单的基本运算，单片机计数器就是通过单片机实现这种运算的逻辑电路，计数器在数字系统中主要是针对脉冲的个数进行计数，可以实现测量、计数和控制等功能，同时兼有分频功能。计数器用来计数并指示在任意间隔内输入信号(事件)的个数，用来指示经历的时间计数器可以用来显示产品的工作状态，一般来说主要是用来表示产品已经完成了多少份的折页配页工作。它主要的指标在于计数器的位数，常见的有3位和4位的。

　　二、单片机计数器的结构极工作原理

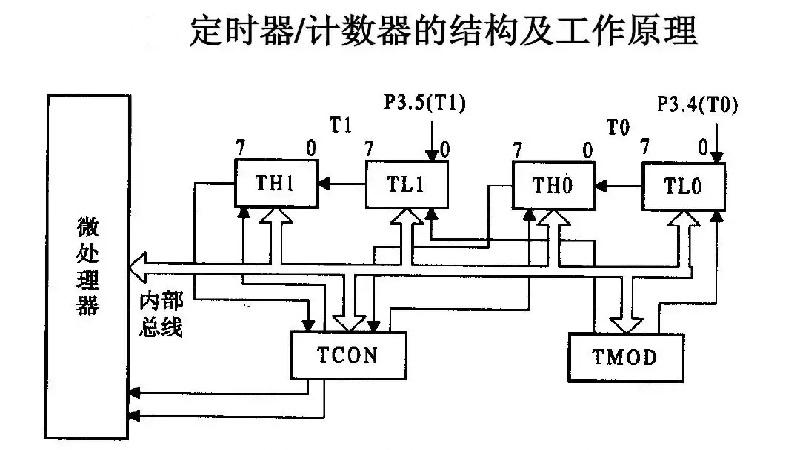

　　1、单片机计数器结构图

　　在上图中，我们设有两个可编程的16位的定时/计数器：T0和T1，它们既可以用于定时，也可以用来对外部脉冲计数。

　　定时功能：对机器周期进行加1计数即机器周期X计数值。

　　计数功能：对外部事件产生的脉冲进行加1计数。

　　从结构图中，可以看出T0与T1分别由高8位和低8位两个特殊功能寄存器组成，即T0由TH0和TL0组成，T1由TH1和TL1组成。定时/计数器的控制是通过两个特殊功能寄存器来实现的，其中,TMOD是定时/计数器的工作方式寄存器.由它确定定时/计数器的工作方式和功能，TCON是定时/计数器的控制寄存器,用于管理T0和T1的启停,溢出和中断。

引用：单片机计数器工作原理及讲解-深圳宇凡微
