看单片机如何控制PWM信号实现直流电机转速控制

设计中采用了专门的芯片组成了PWM信号的发生系统并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节从而控制其输入信号波形等均作了详细的阐述。另外本系统中使用了红外对管对直流电机的转速进行测量，经过整形电路后将测量值送到单片机，并且最终作为反馈值输入到单片机进行PID运算从而实现了对直流电机速度的控制。在软件方面，文章中详细介绍了PID运算程序初始化程序等的编写思路和具体的程序实现。

1 单片机最小系统:单片机最小系统由51单片机，晶振电路，复位电路，电源组成。大家都比较熟悉，这里不再赘述。

2 四位数码管显示:在应用系统中，设计要求不同，使用的LED显示器的位数也不同，因此就生产了位数，尺寸，型号不同的LED显示器供选择，在本设计中，选择4位一体的数码型LED显示器，简称“4-LED”。本系统中前三位显示电压的整数位，最后一位显示转速的小数位。4-LED显示器引脚如图2所示，是一个共阴极接法的4位LED数码显示管，其中a，b，c，e，f，g为4位LED各段的公共输出端，1、2、3、4分别是每一位的位数选端，dp是小数点引出端，4位一体LED数码显示管的内部结构是由4个单独的LED组成，每个LED的段输出引脚在内部都并联后，引出到器件的外部。

3 电机驱动电路:电机驱动电中是采用ULN2003来驱动。ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。该电路的特点：ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据，输入5VTTL电平，输出可达500mA/50V。ULN2003的引脚图，其中IN1~IN7为输入控制端；OUT1~OUT7为输出端；8脚为芯片的接地端；9脚为公共端，该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极。用于感性负载时，该脚接负载电源正极，实现续流作用。如果该脚接地,实际上就是达林顿管的集电极对地接通。

当P1.0中为高电平时，其内部三极管导通，使电机转动。当P1.0为低电平时，内部三极管截止，电路断开，电机停止转动。所以在程序中可以利用P1.0口输出PWM波来控制电机的转速。

4 红外测速电路:发射管工作时发出红外线，当接收管收到红外信号时，其电阻变小（本设计相当于从无穷大变到1k左右）。利用其电阻变化，改变接收管分压情况。挡片是利用圆盘上剪四个孔，当挡片随电机转动时，接收管两端电平发生变化，产生脉冲。

5 整形电路:本设计的整形电路是用555定时器接成的施密特触发器。

6 源程序:

#include reg52.h

#define uchar unsigned char

#define uint unsigned int

uchar code table[10]={0x3f,0x06,0x5b,

0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //共阴数码管显示码(0-9)

sbit xiaoshudian=P0^7;

sbit wei1=P2^4; //数码管位选定义

sbit wei2=P2^5;

sbit wei3=P2^6;

sbit wei4=P2^7;

sbit beep=P2^3; //蜂鸣器控制端

sbit motor = P1^0; //电机控制

sbit s1_jiasu = P1^4; //加速按键

sbit s2_jiansu= P1^5; //减速按键

sbit s3_jiting=P1^6; //停止/开始按键

uint pulse_count; //INT0接收到的脉冲数

uint num=0; //num相当于占空比调节的精度

uchar speed[3]; //四位速度值存储

float bianhuasudu; //当前速度（理论计算值）

float reallyspeed; //实际测得的速度

float vv_min=0.0;vv_max=250.0;

float vi_Ref=60.0; //给定值

float vi_PreError,vi_PreDerror;

uint pwm=100; //相当于占空比标志变量

int sample_time=0; //采样标志

float v_kp=1.2,v_ki=0.6,v_kd=0.2; //比例，积分，微分常数

void delay (uint z)

{

uint x,y;

for(x=z;x0;x--)

for (y=20;y0;y--);

}

void time_init()

{

ET1=1; //允许定时器T1中断

ET0=1; //允许定时器T0中断

TMOD = 0x15; //定时器0计数，模式1；定时器1定时，模式1

TH1 = (65536-100)/256; //定时器1值,负责PID中断 ,0.1ms定时

TL1 = (65536-100)%6;

TR0 = 1; //开定时器

TR1 = 1;

IP=0X08; //定时器1为高优级

EA=1; //开总中断

}

void keyscan()

{

float j;

if(s1_jiasu==0) //加速

{

delay(20);

if(s1_jiasu==0)

vi_Ref+=10;

j=vi_Ref;

}

while(s1_jiasu==0);

if(s2_jiansu==0) //减速

{

delay(20);

if(s2_jiansu==0)

vi_Ref-=10;

j=vi_Ref;

}

while(s2_jiansu==0);

if(s3_jiting==0)

{

delay(20);

motor=0;

P1=0X00;

P3=0X00;

P0=0x00;

}

while(s3_jiting==0);

}

float v_PIDCalc(float vi_Ref,float vi_SpeedBack)

{

register float error1,d_error,dd_error;

error1=vi_Ref-vi_SpeedBack; //偏差的计算

d_error=error1-vi_PreError; //误差的偏差

dd_error=d_error-vi_PreDerror; //误差变化率

vi_PreError=error1; //存储当前偏差

vi_PreDerror=d_error;

bianhuasudu=(v_kp*d_error+v_ki*vi_PreError+v_kd*dd_error);

return (bianhuasudu);

}

void v_Display()

{

uint sudu;

sudu=(int)(reallyspeed*10); //乘以10之后强制转化成整型

speed[3]=sudu/1000; //百位

speed[2]=(sudu00)/100; //十位

speed[1]=(sudu0)/10; //个位

speed[0]=sudu; //小数点后一位

wei1=0; //第一位打开

P0=table[speed[3]];

delay(5);

wei1=1; //第一位关闭

wei2=0;

P0=table[speed[2]];

delay(5);

wei2=1;

wei3=0;

P0=table[speed[1]];

xiaoshudian=1;

delay(5);

wei3=1;

wei4=0;

P0=table[speed[0]];

delay(5);

wei4=1;

}

void BEEP()

{

if((reallyspeed)=vi_Ref+5||(reallyspeed

{

beep=~beep;

delay(4);

}

}

void main()

{

time_init();

motor=0;

while(1)

{

v_Display();

BEEP();

}

if(s3_jiting==0) //对按键3进行扫描，增强急停效果

{

delay(20);

motor=0;

P1=0X00;

P3=0X00;

P0=0x00;

}

while(s3_jiting==0);

}

void timer0() interrupt 1

{

}

void timer1() interrupt 3

{

TH1 = (65536-100)/256; //1ms定时

TL1 = (65536-100)%6;

sample_time++;

if(sample_time==5000) //采样时间0.1ms*5000=0.5s

{

TR0=0; //关闭定时器0

sample_time=0;

pulse_count=TH0*255+TL0; //保存当前脉冲数

keyscan(); //扫描按键

reallyspeed=pulse_count/(4*0.6); //计算速度

pwm=pwm+v_PIDCalc(vi_Ref,reallyspeed);

if(pwm

if(pwm100)pwm=100;

TH0=TL0=0;

TR0=1; //开启定时器0

}

num++;

if(num==pwm) //此处的num值，就是占空比

{

motor=0;

}

if(num==100) //100相当于占空比调节的精度

{

num=0;

motor=1;

}

}

直流电机驱动方案，除了正反转控制，还可以PWM调速【原创首发】

直流电机（马达）在电子产品中的应用是非常广泛的，特别打印机、电器、遥控玩具上。前进、后退、加速、减速都是常见的应用。

下面给大家分享几个直流电机驱动方案，请大家点赞、关注支持一下。

方案一：TI的DRV8871直流电机驱动方案

此方案特点有：

DRV8871的内部功能框图如下：

DRV8871的内部功能框图

DRV8871的简化电路原理图如下：

DRV8871简化电路原理图

设计要求：

PWM调速注意事项：

逻辑输入也可以使用PWM 控制来达到调速功能。当用PWM 波控制一个桥臂时，并且在驱动电流为关断时，由于电机的电感特性要求电流连续流通。这个电流叫做续流。为了操作这种电流，H 桥可以操作在两种不同的状态，快衰减或者慢衰减。在快衰减模式，H 桥是被禁止的，续流电流流经体二极管；在慢衰减模式，电机的下臂是短路的。PWM 控制用于快衰模式，PWM 信号控制一个xIN 管脚，而另一个管脚维持低电平；当运用于慢衰减，另一管脚维持高电平。

此方案是不是很简单呢？此方案适合比较高端的应用，如打印机，工业控制等

方案二： 台湾IC HT7K1201 驱动方案，成本更低

此方案特点如下：

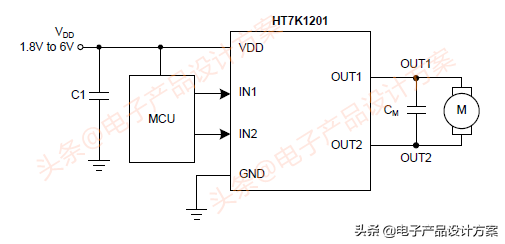

典型应用电路如下：

典型应用电路

电机控制方法如下表：

电机控制方法

此方案成本更低，适合比较低端的应用，如遥控玩具。

方案三：分立元件搭建H桥驱动电路

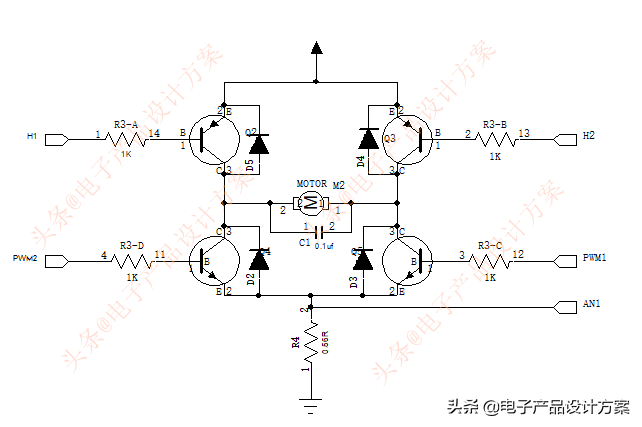

下面是H桥驱动电路原理图

元件搭建H桥驱动电路原理图

正转控制：

反转控制：

停转:

过流保护：

此方案比较灵活，可以根据应用的需求选用合适规格的三级管或者MOS管。

大家可以关注我的头条号@电子产品设计方案 ，我会定时分享经验和方案哦，谢谢大家的点赞和关注。
