为什么单片机输出的电流很小？

同样是5V，为什么单片机输出的电流只有几毫安？

为了让大家彻底搞懂这个问题，首先我们需要知道单片机引脚的构成。

以Atmega328单片机为例，这是它的内部引脚原理图。

可以看出，单片机的引脚和内部电源之间并不是只有一个MOS管，他还有一个电阻。

因为有这个电阻的存在，单片机输出电流就会被限制，这就是单片机引脚驱动很小的原因。

阻值

那么这个电阻有多大呢？

接下来我们实际测试一下。

测试方法如下：

我们给单片机引脚外接一个阻值比较小的电阻，测量此时这个电阻的分压，这样就可以反推出来单片机内部电阻的大小。

为了方便直接在Arduino（Atmega328单片机）上外接一个47Ω的电阻。

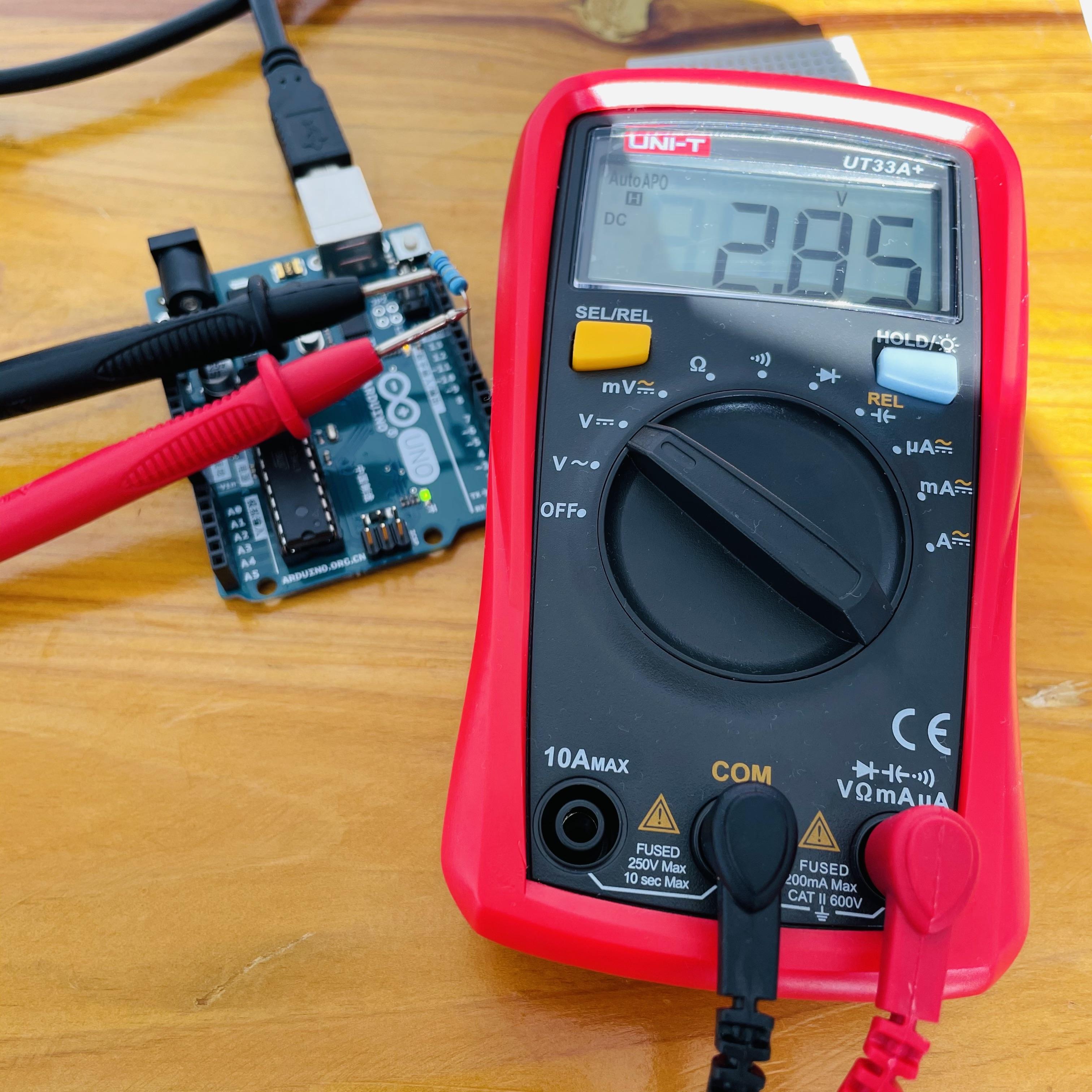

接下来我们测量一下这个外接电阻的大小，最后测量这个外接电阻的分压为2.85V（此时已不能提供5V电压）。

由此可以推算出单片机内部的电阻约为35Ω（如下图）。

如果我们外接的阻值为1000Ω的话，能输出的电压值也仅仅为4.8V。这时候即使是在4.8v的情况下也才仅仅能提供5毫安的电流。

所以为了能让单片机更稳定的工作，尽量在引脚上外接大阻值的电阻！

单片机拉电流和灌电流

电子类专业的朋友在大学时都学过51单片机和微机原理，上面都提到过单片机的灌电流和拉电流，在当时是不是一头雾水，听不懂？那时候我记得老师在讲单片机的时候，只讲汇编指令，讲了一个学期，什么是单片机没讲，单片机的开发环境没讲，单片机的下载方式没讲。现在想想，真想穿越回去，抽他两个嘴巴子。

单片机的拉电流和灌电流都是对单片机的输出而言的，是单片机驱动能力的具体体现。

灌电流

如上图所示，当单片机输出低电平时，允许电路向单片机引脚内灌入电流，这个电流就叫做“灌电流”，从而发光二极管被点亮，发光二极管所在的电路可以叫做“灌电流负载”。

拉电流

如上图所示，当单片机输出高电平时，允许电路从单片机的引脚拉出电流，这个电流就叫做“拉电流”，从而发光二极管被点亮，发光二极管所在的电路可以叫做“拉电流负载”。

那拉电流和灌电流的大小是多少？这就涉及到单片机的驱动能力了，在微机原理与接口里我们知道，评价单片机的驱动能力的时候都会讲到，每个引脚可以带动多少个TTL。一般来说单片机的灌电流能力要大于拉电流能力，也就是在点灯时，建议第一图(单片机输出低电平)。

那单片机驱动继电器和电磁阀之类功率较大的器件时该怎么办呢？卖个关子，这个下次再说。

获取更多电子设计知识，请关注微信公众号：micropoint8 ；QQ群： 143586739
