基于STM32电子血压计设计 袖带式测量血压、心率！ #单片机开发

基于32单片机电子血压计设计。

这是一个用32单片机做的测量血压系统。可以看一下，这边是最小系统，这个是32单片机这两个按键，第一个是测量，第二个是清屏。清屏就是对测量的结果进行清屏显示。这个就是液晶显示器，这一块是驱动模块。

要测量得把袖套先戴手臂上，我演示一下。戴好之后点开始按钮，开始之后就开始充气。测量结果出来了，可以看到第一个是舒张压113，收缩压是83，心率是85。测完之后可以点清屏，然后可以再测一次。舒张压是117，收缩压是83，心率87，跟前一次测量的值是比较接近的，也可以印证系统是比较稳定。演示完毕。

智能血压计——语音ic，语音播放芯片选型

高血压等高发疾病的受害人群主要集中在50岁以上的高龄人群中，然而这部分人群在使用传统血压计时大部分都面临着看不到说明书、不会操作等问题，致使在使用中存在着诸多不便。

但是在智能血压计中置入了九芯电子公司研发的功能强大的NV040D语音芯片，可以实现带语音播放功能，可以语音播报测量前提示及测量结果，这样即便老人使用也很方便，不用担心不会测量以及读数不方便。

NV040D语音芯片预先烧录有相应的人性化语音，用于存储和输出语音信息；扬声器用于输出音频语音。单片机按照控制信息从电子血压计接收数字血压数据，并对其进行数据处理，通过控制语音芯片而输出人性化语音至扬声器。

NV040D电压范围为DC2V^ 5.5V之间，能够在臂式、腕式电子血压仪设计的电压范围内使用，芯片可直接使用PWM驱动，可以直推0.5W喇叭。

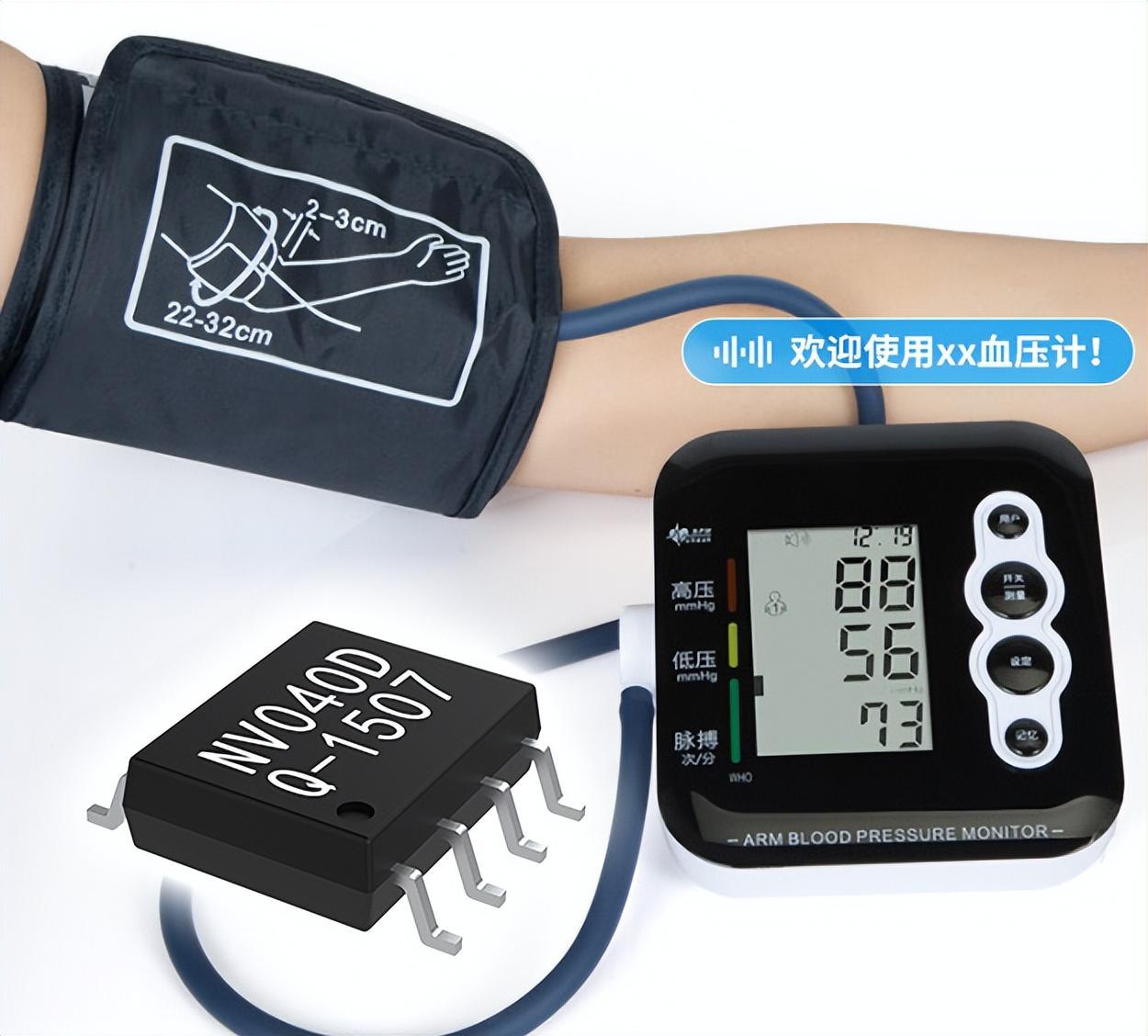

NV040D血压计语音芯片方案

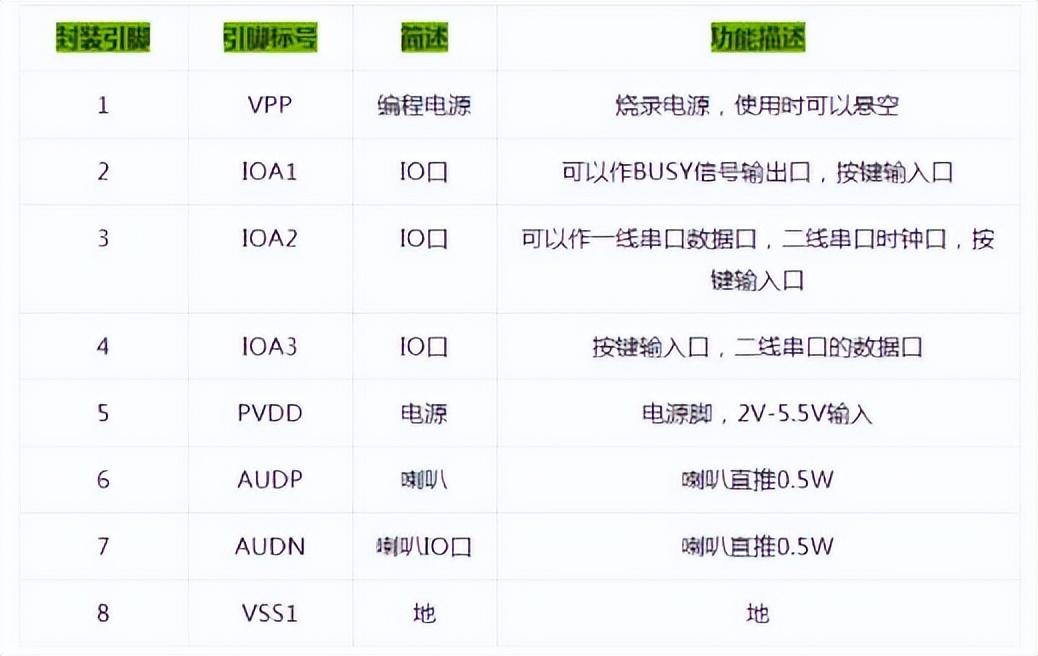

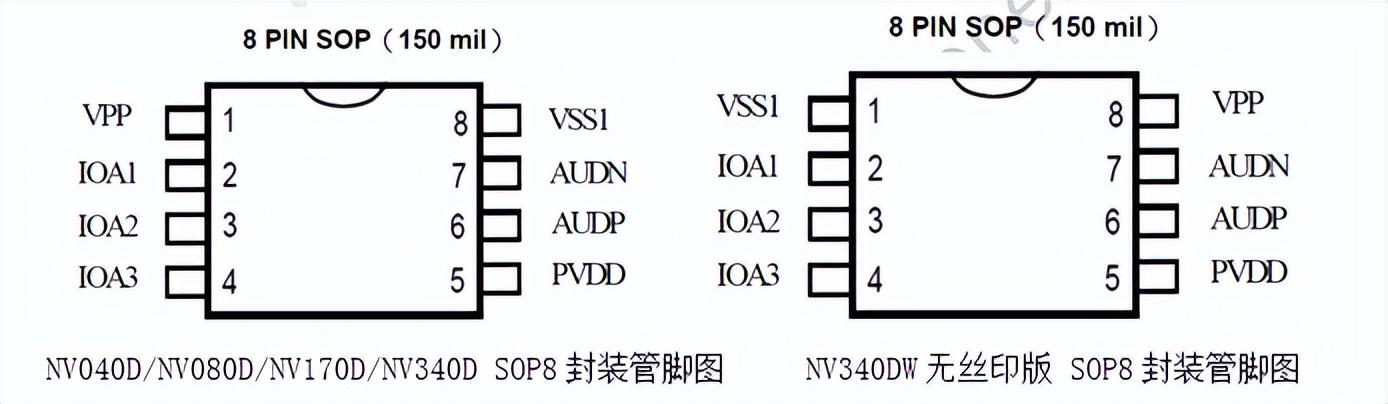

NV040D芯片管脚图及封装引脚对应表：

NV040D芯片血压计语音提示内容（可定制）

1、0 1 2 3 4 5 6 7 8 9 十、百、点；

2、毫米汞柱；

3、次每分钟；

4、血压；

5、高压；

6、低压；

7、偏高；

8、偏低；

9、正常；

10、脉搏；

11、体温；

12、测量开始；

13、XXX血压计为您准确报读；

14、电池电量不足，请及时充电。

NV040D-SOP8语音芯片功能特点：

1、灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；

2、简单方便的一线MCU串口以及控制方式，用户主控MCU可控制任意段语音的触发播放及停止；

3、内置一组PWM输出器可直推0.5W喇叭；

4、灵活的放音操作，通过组合可节省语音空间，最多可播放220个语音组合；

5、支持16级音量调节，支持循环播放等多种功能，音质优美，性能稳定，物美价廉，静态电流小于2uA；

6、内置LVR自复位电路，保证芯片正常工作；

7、支持4和弦MIDI播放，音质非常优美；

8、外围电路简单，仅需一耦合电容；

9、工作电压范围：2V~5.5V；

10、IO口丰富，内置MCU，可以定制各种特殊功能；

NV040D芯片经典应用电路图

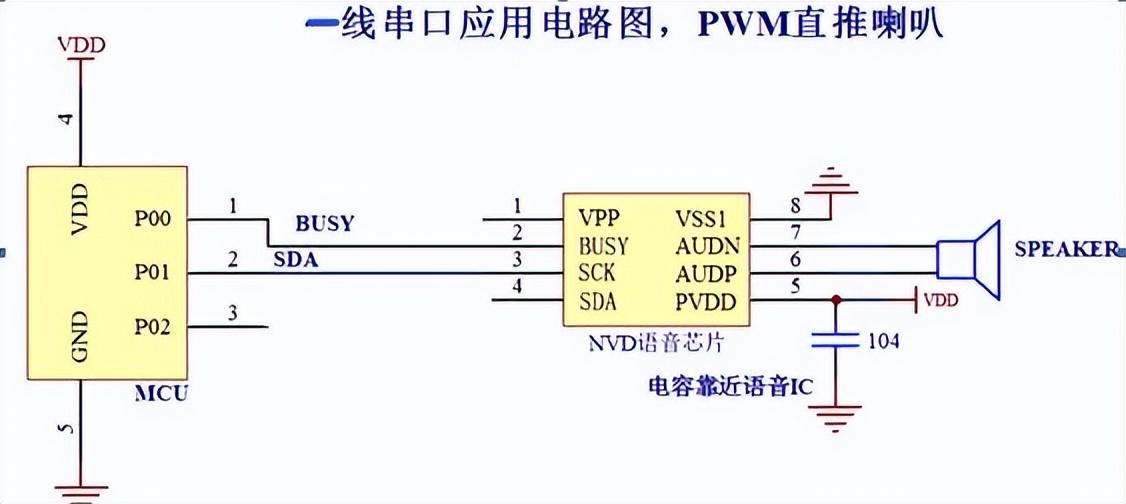

一线串口应用电路图

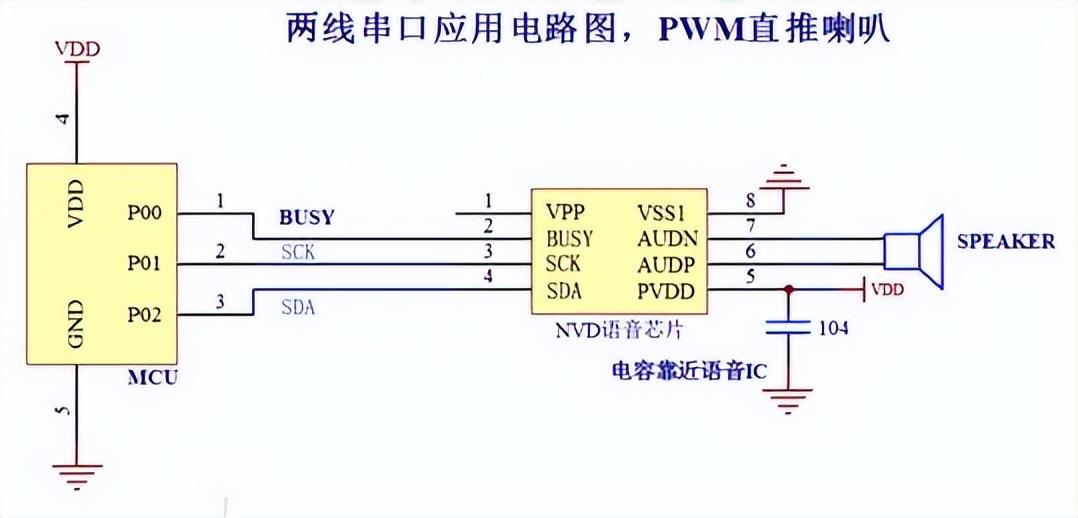

两线串口应用电路图

血压计加入了NV040D语音芯片，除了能够真人语音引导患者使用，还可以增加品牌价值，在开机中可以加入品牌的广告语，让消费者对品牌的印象更深刻！避免了很多人因为不会操作而带来一些问题或者误操作，并且能够语音提示患者要定期的维护机器，给患者带来更舒心服务。
