如何用单片机点亮一个LED灯（入门基础篇）

这几天主要为大家分享一些元件的基础知识以及在电路的应用，一开始没直接就写单片机之类的，对于单片机来说的，需要我们有一些基础，在应用中不但涉及到模拟电子技术也包括数字电子技术，对于从未接触这方面的人员来说，理解起来是有些难度的，为了能让大家都明白，我们还是先学习下它的基础应用。

今天我们使用的单片机芯片为STC89C52，他和俗称51单片机使用方法一样，就是内存大小不一样而已，在我国大部分人入门单片机是从51开始的，在国外用的最多的是Arduino，这也不是绝对的，考虑到大部分人群，我们今天就用51单片机来讲解。

一提到单片机，没有接触过的会产生一个疑问，什么是单片机？

STC89C52芯片

官方解释为：单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。

简单的理解他就是一个集成电路（内部有很多复杂电路），他能控制许多模块，单片机就像人的大脑，我们做什么是都是由大脑控制，因此单片机的发明使自动化智能化更近了一步。

如果问你如何让一个LED亮的话，可能你想到最直接的方法就是把LED的正极连在VCC，负极连在GND，如果电流太大，可以串联一个电阻起到限制电流的作用；在单片机中道理也是如此，通常我们把LED正极经过串联一个电阻直接连在电源正极，然后另一端接在单片机上。

由原理图可以看出，只要我们把P1^0这个端口接地就行了，因此我们所做的工作就是用单片机能够理解的语言把P1^0这一个端口接地，这就得需要编程，这里就不多介绍编程，回来专门写一篇文章关于编程的文章，这里把程序直接展示出来。

#include<reg52.h>

sbit LED=P1^0;

main()

{

while(1)

{

LED=0;

}

这个程序很简单，单片机会一直循环执行LED=0这个语句（在数电中可以简单理解为=0就是接电源负=1就是接电源正），意思就是让P1^0这个端口接地，这样就能使LED一直点亮。

用的贴片展示的效果

一开始学单片机的时候都会从点亮一个LED灯开始做起，就像我们学编程输出一个HELLO WORD一样，大家也不要小瞧LED灯，其实我们生活中很多地方都用到了，像流水灯，交通信号灯，广告牌，甚至连显示屏都会用到LED灯，如果你能够足够熟练操作LED，还是前途无量的。

单片机入手还是比较容易的，如果想熟练应用的话，还是有一定难度的，但是只要我们坚持下来，我相信你就能够熟练开发应用，我会每天发布一些这方面的文章，大家可以关注下，我祝大家能够取得成功！

用单片机DIY创意LED灯

当我们刚开始接触单片机的时候，总迫不及待想使用它来制作一个属于自己的东西，而LED灯由于控制起来简单易操作，因此网上也有很多关于用LED灯DIY一些小东西，像时钟，流水灯，交通信号灯，点阵，光立方等等。这些制作起来成本也不是很高，但创意是不得不承认，真的不错，做出来效果也是很好，很美！随着技术的发展，LED灯的颜色不仅限于一种，蓝色，红色，绿色，七彩在生活中也较为常见，如果能够用单片机控制它们轮流点亮，会是怎样的一个场景呢？

今天我们就简单说一下比较火的流水灯和光立方。

先来说下流水灯，流水灯表面意思就是把LED灯轮流点亮，实现流水效果。学电子的朋友可能对流水灯印象较深，因为在一开始步入大学的时候一般会参加一些制作流水灯的比赛，在我上大一的时候对这种类型的比赛积极性特别高，在一开始做出产品看到其效果，也感到惊讶。

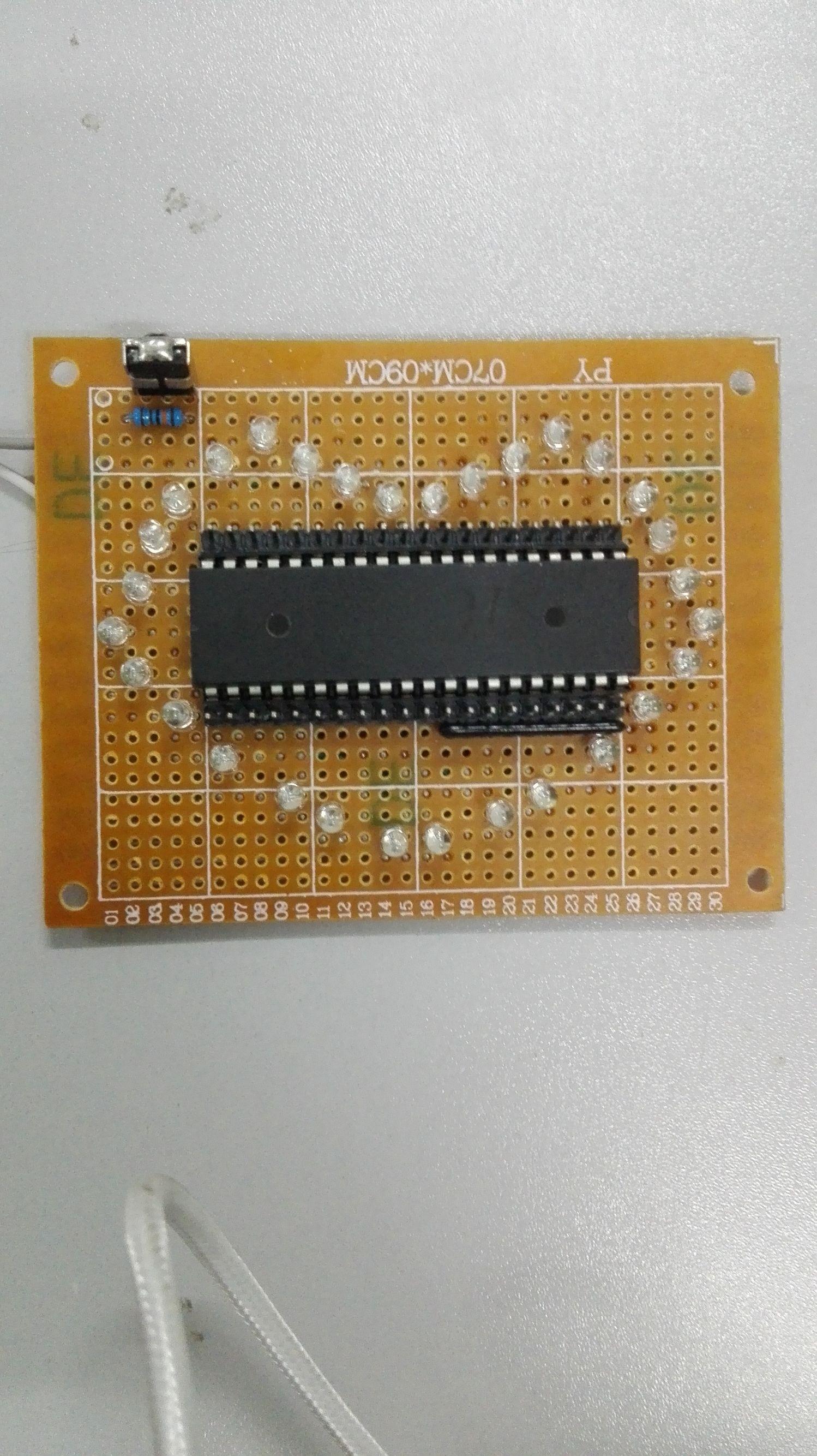

还记得在前天的时候我们学习了如何用单片机点亮一个LED灯，其实同样的道理只要我们把各个端口拉低接地，另一端串联一个电阻接到VCC就可以实现点亮所有的LED，在单片机中通用IO口有四大种，共32个IO口（P0、P1、P2、P3,每一种又有8个，所以一共有32个通用IO口），我们把P3^0和P3^1这两个IO口空下来，以便下载程序，剩下的就有30个IO口，按照通用的套路把LED灯与这30个IO口相连，就可以通过程序控制每一个灯亮，由于每个IO口都可独立控制，所以可以按照先后顺序延时点亮每一个LED灯，实现流水的效果。

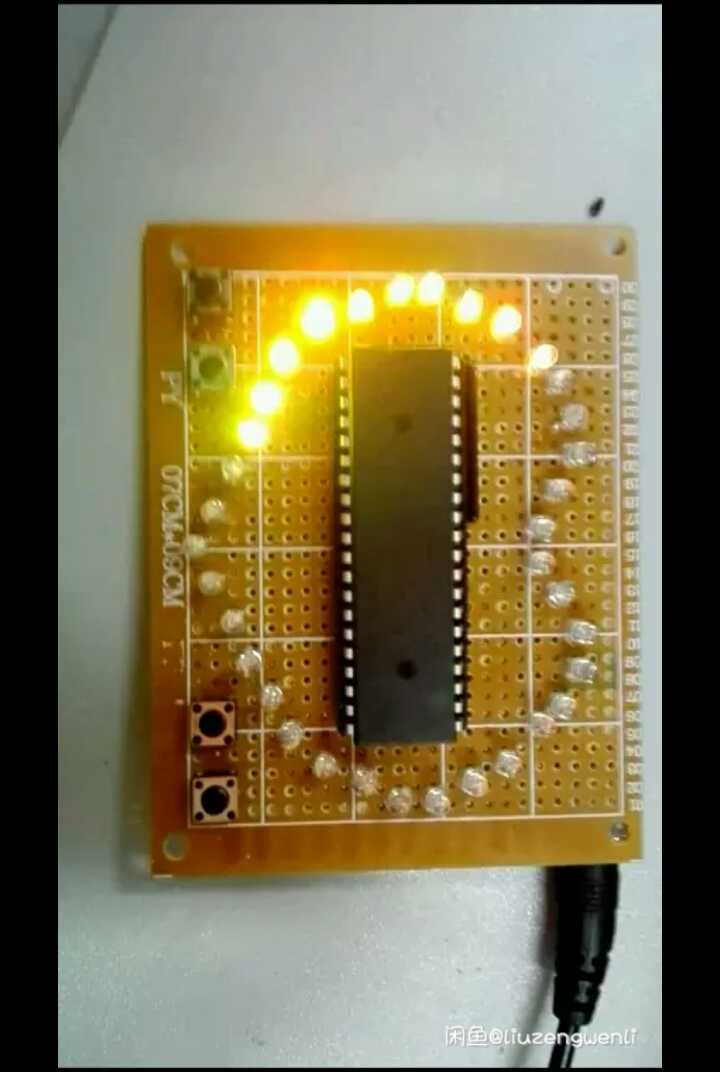

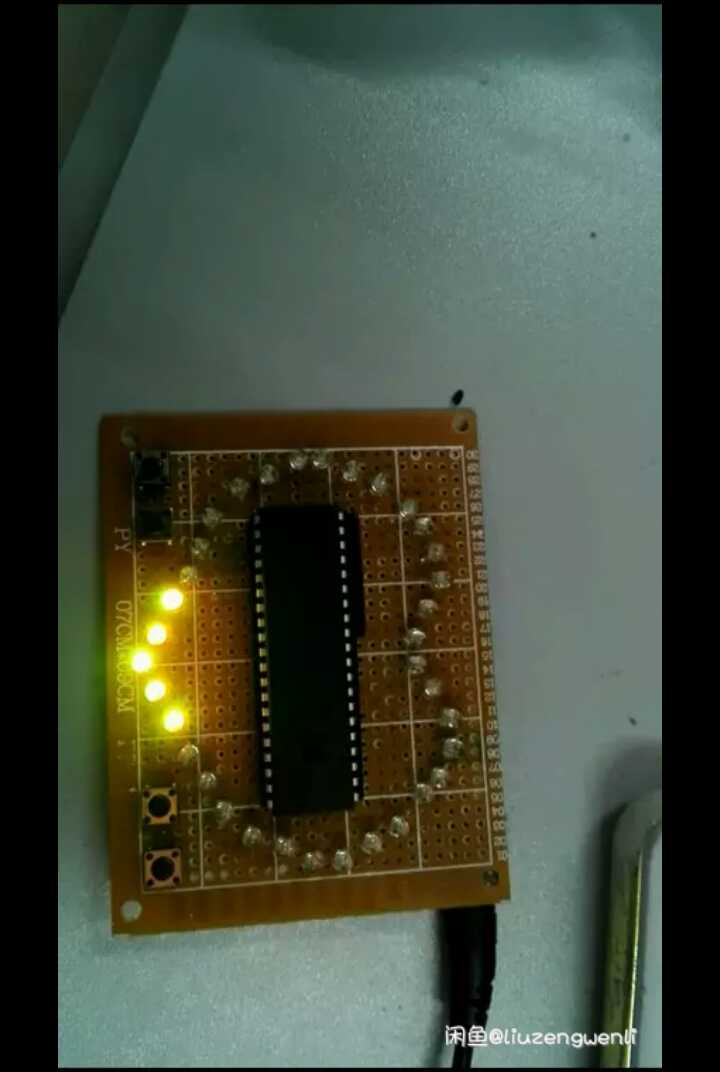

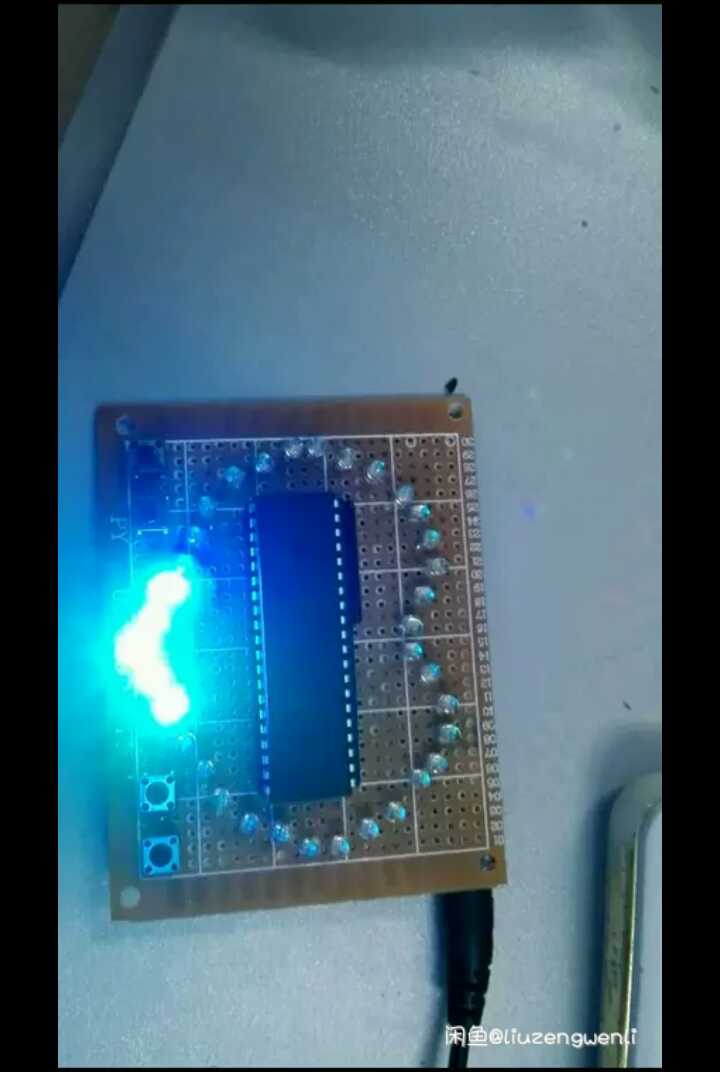

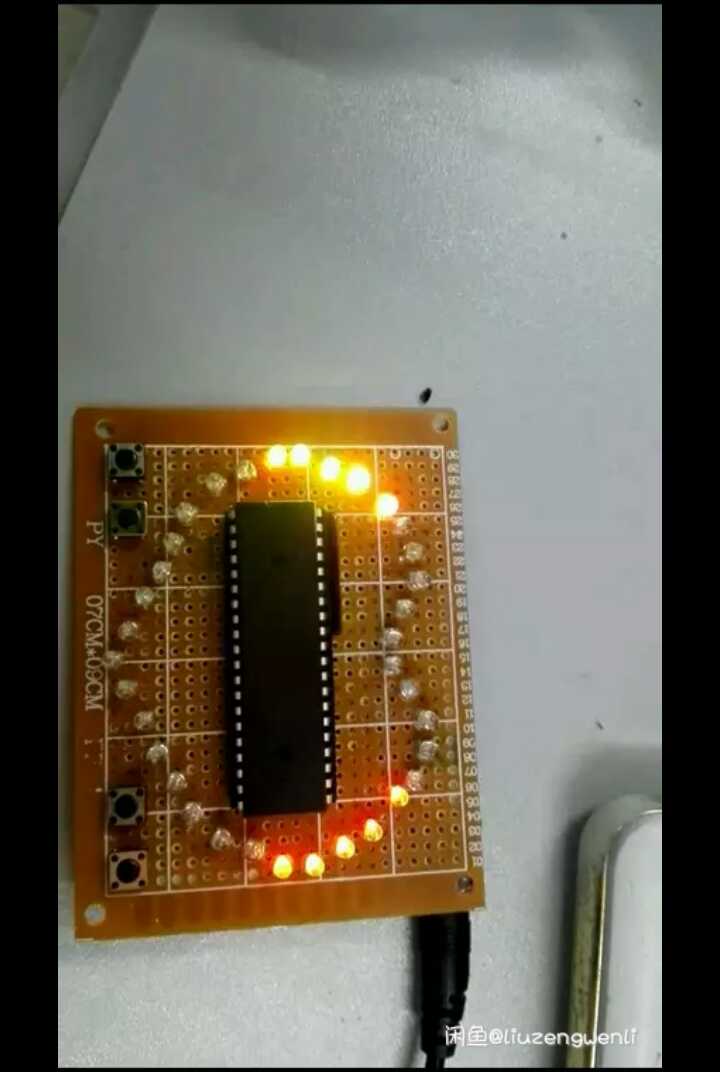

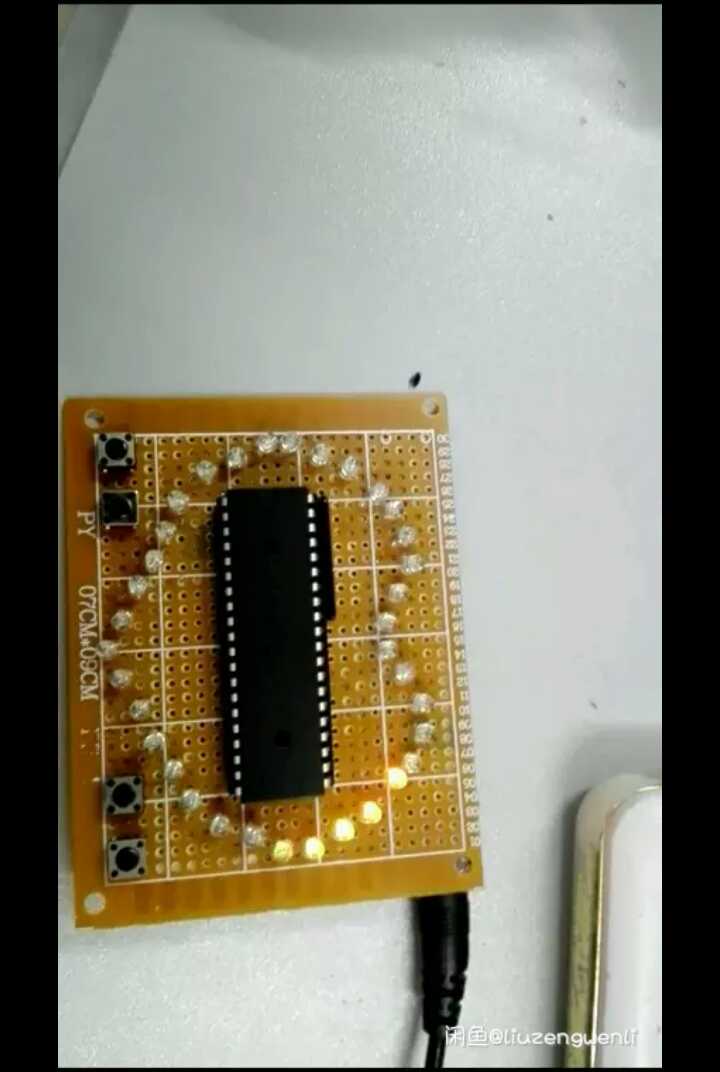

效果图如下

流水灯是一个平面结构，如果想玩的更难一点更好看一点，可以选择做成光立方（是一种立体结构），其中有一种是8*8*8一共512个LED灯，而51单片机却只有32个IO口，而这单独只用单片机就不能实现这个任务了，一个比较常用的解决方法就是实用锁存器，基本原理和控制一个LED灯类似，我们通过写程序让LED灯正极连在电源正极负极连在负极。

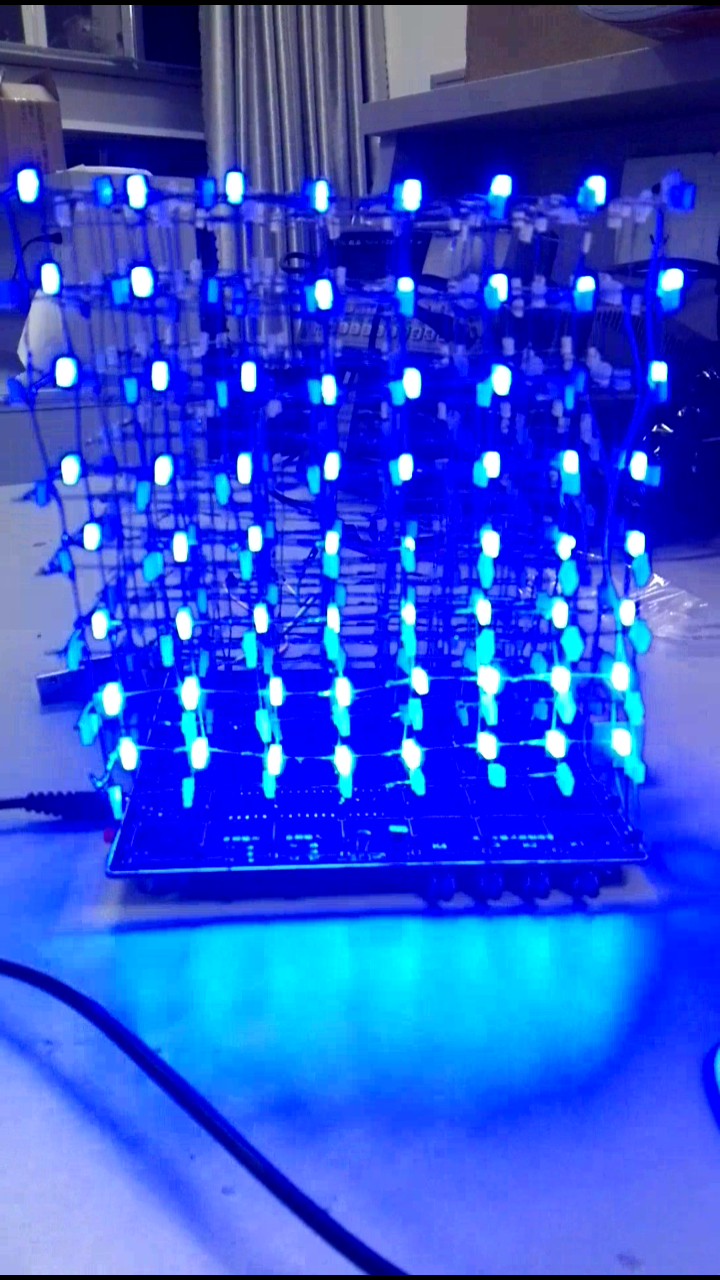

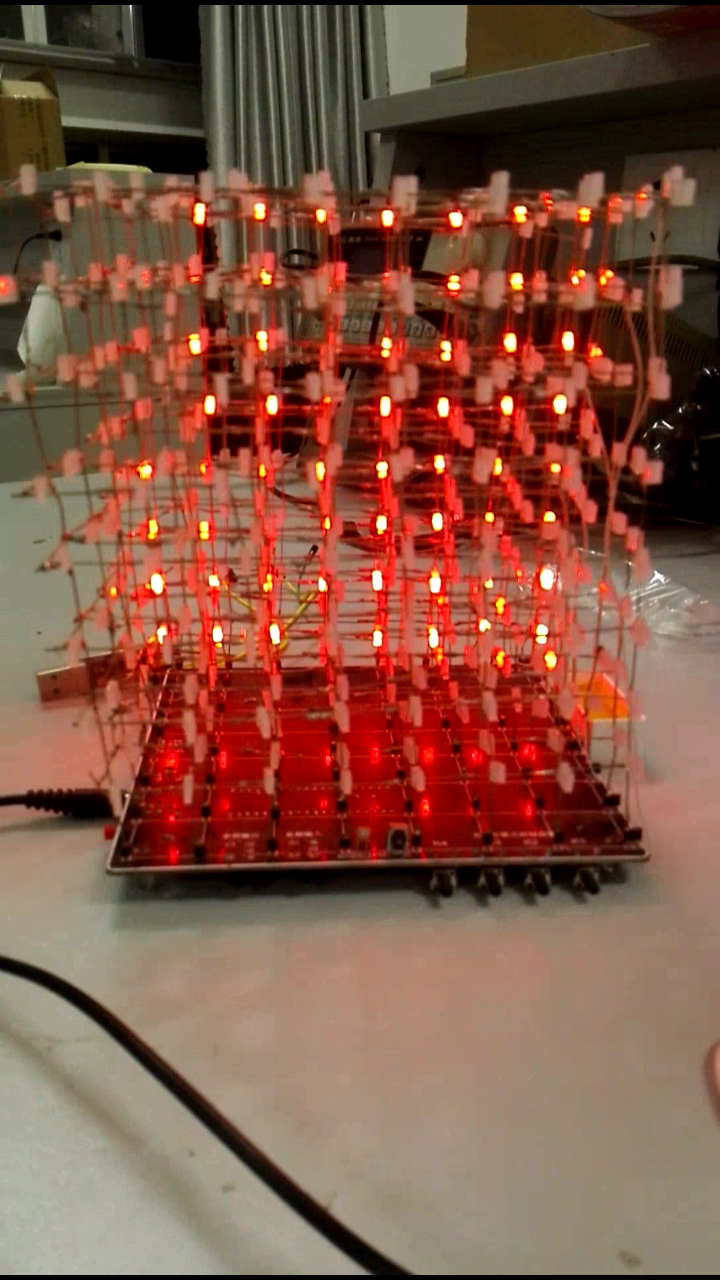

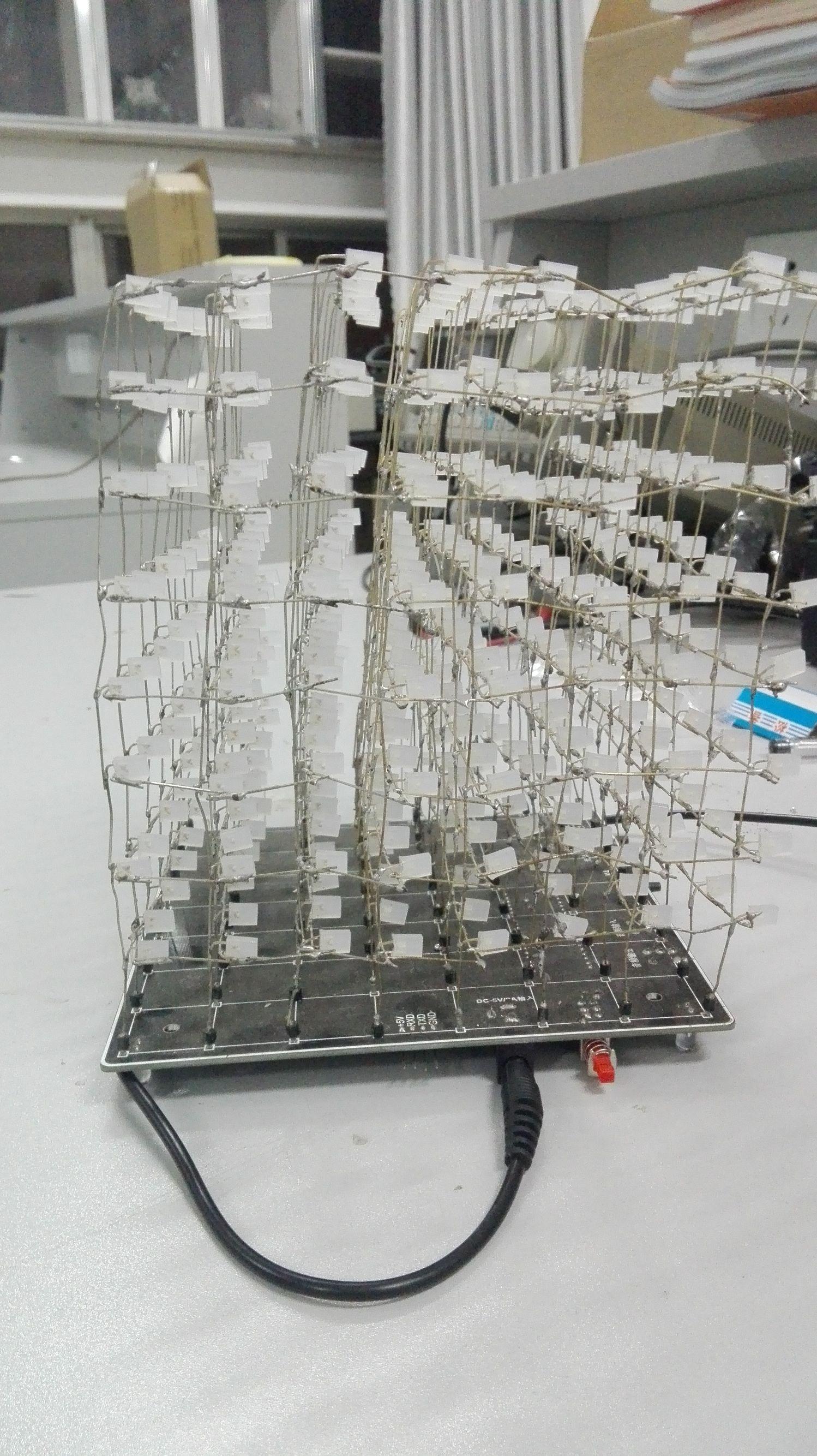

光立方图片
