基于MCU设计的语音识别系统

0 引言

传统的人机交互依靠复杂的键盘或按钮来实现，随着科技的发展，一些新型的人机交互方式也随之诞生，带给人们全新的体验。基于语音识别的人机交互方式是目前热门的技术之一。但是语音识别功能算法复杂、计算量大，一般在计算机上实现，即使是嵌入式方面，多数方案也需要运算能力强的 ARM 或 DSP，并且外扩 RAM、FLASH 等资源，增加了硬件成本，这些特点无疑限制了语音识别技术的应用，尤其是嵌入式领域。

本系统采用的主控 MCU为 Atmel 公司的 ATMEGA128，语音识别功能则采用 ICRoute 公司的单芯片 LD3320。LD3320 内部集成优化过的语音识别算法，无需外部 FLASH，RAM 资源，可以很好地完成非特定人的语音识别任务。

1 整体方案设计

1．1 语音识别原理

在计算机系统中，语音信号本身的不确定性、动态性和连续性是语音识别的难点。主流的语音识别技术是基于统计模式识别的基本理论，原理如图 1 所示。

2．1 控制器电路

控制器选用 Atmel 公司生产的 ATMEGA128 芯片，采用先进的 RISC 结构，内置 128 KB FLASH，4 KB SRAM，4 KB E2PROM 等丰富资源。该芯片是业界高性能、低功耗的 8 位微处理器，并在 8 位单片机市场有着广泛应用。

2．2 LD3320 语音识别电路

LD3320 芯片是一款“语音识别”专用芯片。该芯片集成了语音识别处理器和一些外部电路，包括 A／D、D／A 转换器、麦克风接口、声音输出接口等，而且可以播放 MP3。不需要外接任何的辅助芯片如 FLASH，RAM 等，直接集成到产品中即可以实现语音识别、声控、人机对话功能。

图 3 为 LD3320 电路原理图，与 MCU 通信采用 SPI 总线方式，时钟不能超过 1．5MHz。

麦克风工作电路如图 4 所示，音频输出只需将扬声器连接到 SPOP 和 SPON 即可。使用 SPI 总线方式时，LD3320 的 MD 要设为高电平，SPIS 设为低电平。SPI 总线的引脚有 SDI，SDO，SDCK 以及 SCS。INTB 为中断端口，当有识别结果或 MP3 数据不足时，会触发中断，通知 MCU 处理。RSTB 引脚是 LD3320 复位端，低电平有效。LED1，LED2 作为上电指示灯。

3 软件系统设计

软件设计主要有两部分，分别为移植 LD3320 官方代码和编写语音识别应用程序。

3．1 移植 LD3320 源代码

LD3320 源代码是基于 51 单片机实现的，SPI 部分采用的是软件模拟方式，但在播放 MP3 数据时会有停顿现象，原因是 51 单片机主频较低，导致 SPI 速率很慢，不能及时更新 MP3 数据。移植到 ATMEGA128 需要修改底层寄存器读写函数、中断函数等。底层驱动在 Reg_RW．c 文件中，首先在 Reg_RW．h 使用 HARD_PARA_PORT 宏定义，以支持硬件 SPI。然后在 Reg_RW．c 文件中找到 HARD_PARA_PORT 对应条件宏的代码段，保留 AVR 的 SPI 接口代码。

3．2 应用程序实现

在代码中预先设定几个单词：“你好”，“播放音乐”，“打开”。当用户说“播放音乐”时，MCU 控制 LD3320 播放一段音乐，如果是其他词语，则在串口中打印识别结果，然后再次转换到语音识别状态。

3．2．1 MP3 播放代码

LD3320 支持 MP3 数据播放，播放声音的操作顺序为：

通用初始化→MP3 播放用初始化→调节播放音量→开始播放。

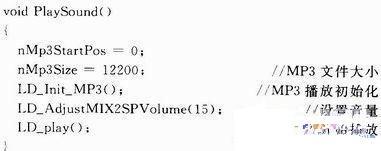

将 MP3 数据顺序放入数据寄存器，芯片播放完一定数量的数据时会发出中断请求，在中断函数中连续送入声音数据，直到声音数据结束。MP3 播放函数实现代码如下：

由于 MCU 容量限制，选取测试的 MP3 文件不能太大。首先在计算机上将 MP3 文件的二进制数据转为标准 C 数组格式文件，然后将该文件加入工程中。源代码中 MP3 文件存储在外扩的 SPI FLASH 中，工程中需要注释和移除全部相关代码。MP3 数据读取函数是 LD_ReloadMp3Data，只需将读取的 SPI FLASH 数据部分改成以数组数据读取的方式即可。

3．2．2 语音识别程序

LD3320 语音识别芯片完成的操作顺序为：通用初始化→ASR 初始化→添加关键词→开启语音识别。在源代码中的 RunASR函数已经实现了上面的过程，直接调用即可开启语音识别功能。

RunASR函数代码如下：

用户说完话后，LD3320 通过打分的方式，将关键词列表中特征最相似的一个作为输出。然后 LD3320 会产生一个中断信号，此时 MCU 跳入中断函数读取 C5 寄存器的值，该值即为识别结果，得到结果后，用户可以根据数值来实现一些功能，比如读取到 1，说明是“播放音乐”，那么可以调用前面的 PlaySound函数来播放音乐。

语音识别控制的关键点在于语音识别的准确率。表 1 给出了测试结果，当然也可以在识别列表中加入更多的关键词来做测试。通过测试结果可以看出，LD3320 的识别率在 95％上，能够满足用户需求。

4 结语

本文讨论了基于 AVR 单片机的语音识别系统设计的可行性，并给出了设计方案。通过多次测试结果表明，本系统具有电路运行稳定，语音识别率高，成本低等优点。同时借助于 LD3320 的 MP3 播放功能，该系统具有一定的交互性和娱乐性。移植性方面，系统通过简单的修改，可以很方便地将 LD3320 驱动程序移植到各种嵌入式系统中。随着人们对人工智能功能的需求，语音识别技术将越来越受到人们的关注，相信不久的将来，语音识别将会拥有更广阔的应用。
