单片机控制继电器驱动电路图原理分析

首先看看继电器的驱动

这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图

为什么要明白这个图的原理?

单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?

怎么样理解这个电路图?

要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:

首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?

简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用.

首先把三极管想成一个水龙头.

上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.

现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止.

这就是三极管的开关作用.

简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别).

图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端 阴极一定是接Vcc

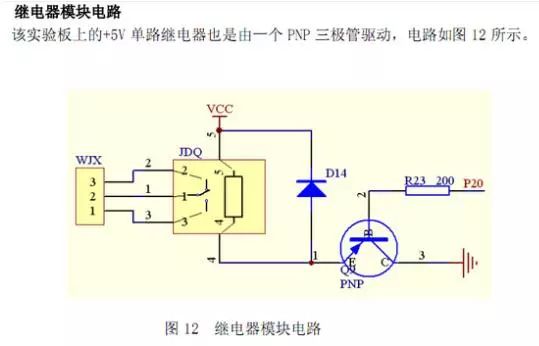

下附我学习的STC8052RC单片机上的继电器模块电路

哦，原来这就是继电器啊，这是我在百科上查到继电器原理图后的第一感觉，原来我们初中物理就已经学过了，可是那会根本没有这么具体的理解，就是会考试了。

详细解析单片机控制继电器原理图以及其作用

首先看看继电器的驱动

这是典型的继电器驱动电路图,这样的图在网络上随处可以搜到,并且标准教科书上一般也是这样的电路图

为什么要明白这个图的原理?

单片机是一个弱电器件,一般情况下它们大都工作在5V甚至更低.驱动电流在mA级以下.而要把它用于一些大功率场合,比如控制电动机,显然是不行的.所以,就要有一个环节来衔接,这个环节就是所谓的"功率驱动".继电器驱动就是一个典型的、简单的功率驱动环节.在这里,继电器驱动含有两个意思:一是对继电器进行驱动,因为继电器本身对于单片机来说就是一个功率器件;

还有就是继电器去驱动其他负载,比如继电器可以驱动中间继电器,可以直接驱动接触器,所以,继电器驱动就是单片机与其他大功率负载接口.这个很重要,因为,一直让我们的电气工程师(我指的是那些没有学习过相应的电子技术的)感到迷惑不解的是:一个小小的芯片,怎么会有如此强大的威力来控制像电动机这样强大的东西?

怎么样理解这个电路图?

要理解这个电路,其实也比较容易.那么请您按照我的思路来,应该没有问题:

首先的,里面的三极管很重要.三极管是电子电路里很重要的一个元件.怎么样理解三极管呢?

简单的来说三极管有两个作用一个是放大作用,一个是开关作用.(严格来讲开关作用是放大作用的极限情况,不过没关系,把两者分开,更便于理解它的工作原理).在这里,我们只了解它跟本电路有关的开关作用.

首先把三极管想成一个水龙头.

上面的Vcc就是水池,继电器是一个水轮机,下面的GND是比水池低的任何一点.刚才说过,三极管就是水龙头,它的把手就是那个带有电阻的引脚.

现在,单片机的某一个需要控制这个继电器电路的输出引脚就是一只"手",当单片机的这个引脚输出低电平的时候,就像"手"在打开三极管"水龙头",水就从上往下流,继电器"水轮机"就开始转起来了.反之,如果是输出高电平,"手"就开始关"水龙头",继电器"水轮机"因为没有水流下来,就会停止.

这就是三极管的开关作用.

简单的理解和记忆就是:三极管是一个开关器件,其实你真的可以将它看成是一个开关,只不过它不是用手来控制,而是用电压(电流)来控制的,因此,三极管有些时候也被称做电子开关(与机械开关相区别).

图上还有一个东西,是保护二极管,如果不需要深入理解的话,你大可不必追就为什么有它存在,但是一定得记住,只要是用三极管驱动继电器的场合,一般都有它的存在.需要特别注意的是它的接法:并联在继电器两端 阴极一定是接Vcc
