烧写单片机程序原来如此容易-STC烧录环境搭建(Win7)

目的:

适合新手或新搭建环境时使用

硬件材料：

- STC15F104W

用它的原因是它内部集成了高精度的晶振, 不需要外接晶振, 使得最小电路可以做到极简化

- USB-TLL下载线

- 面包板（外加1个LED和1K的电阻）

- 若干杜邦线

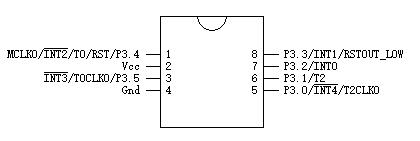

STC15F104W

USB-TLL下载线

软件：

- Win7

- STC-ISP烧录软件（绿色软件，不需要安装, 可以直接去STC官网下载最新版）

- CH341SER64win7驱动

- 准备一下编译好的样例程序HEX

驱动安装

1. USB-TLL下载线插到电脑的USB上

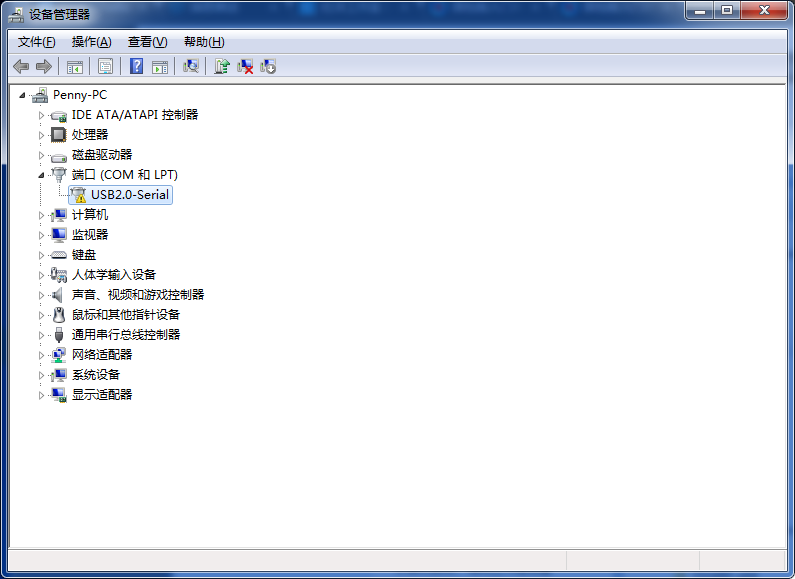

显示有新设备接入, 但系统还不能识别

2. 使用准备好的CH341SER64win7驱动

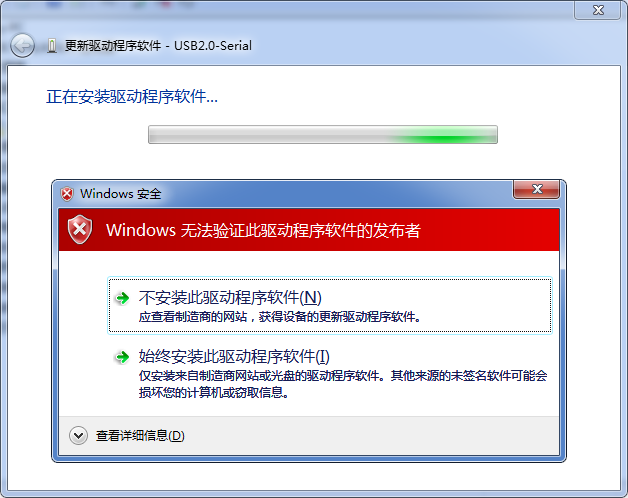

选择"始终安装紫驱动程序软件"

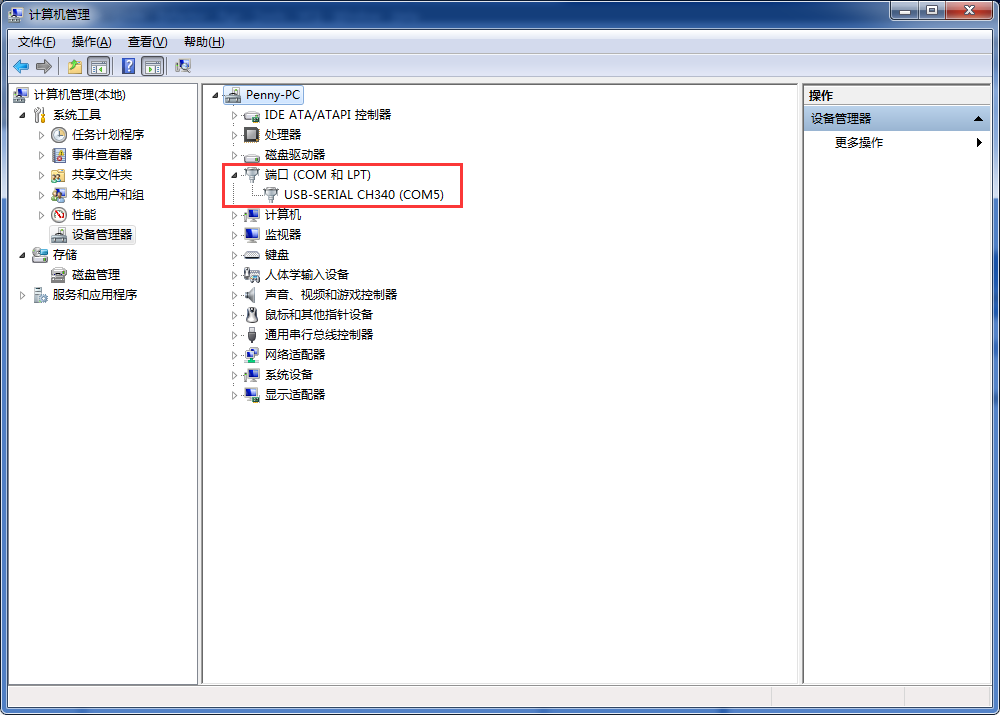

驱动安装成功后应该可以看到下图的样子

准备实际电路

- STC15F04W

接线方式:

STC15F04W USB-TLL下载线VCC - 5VGND - GNDP3.0 - TXDP3.1 - RXD

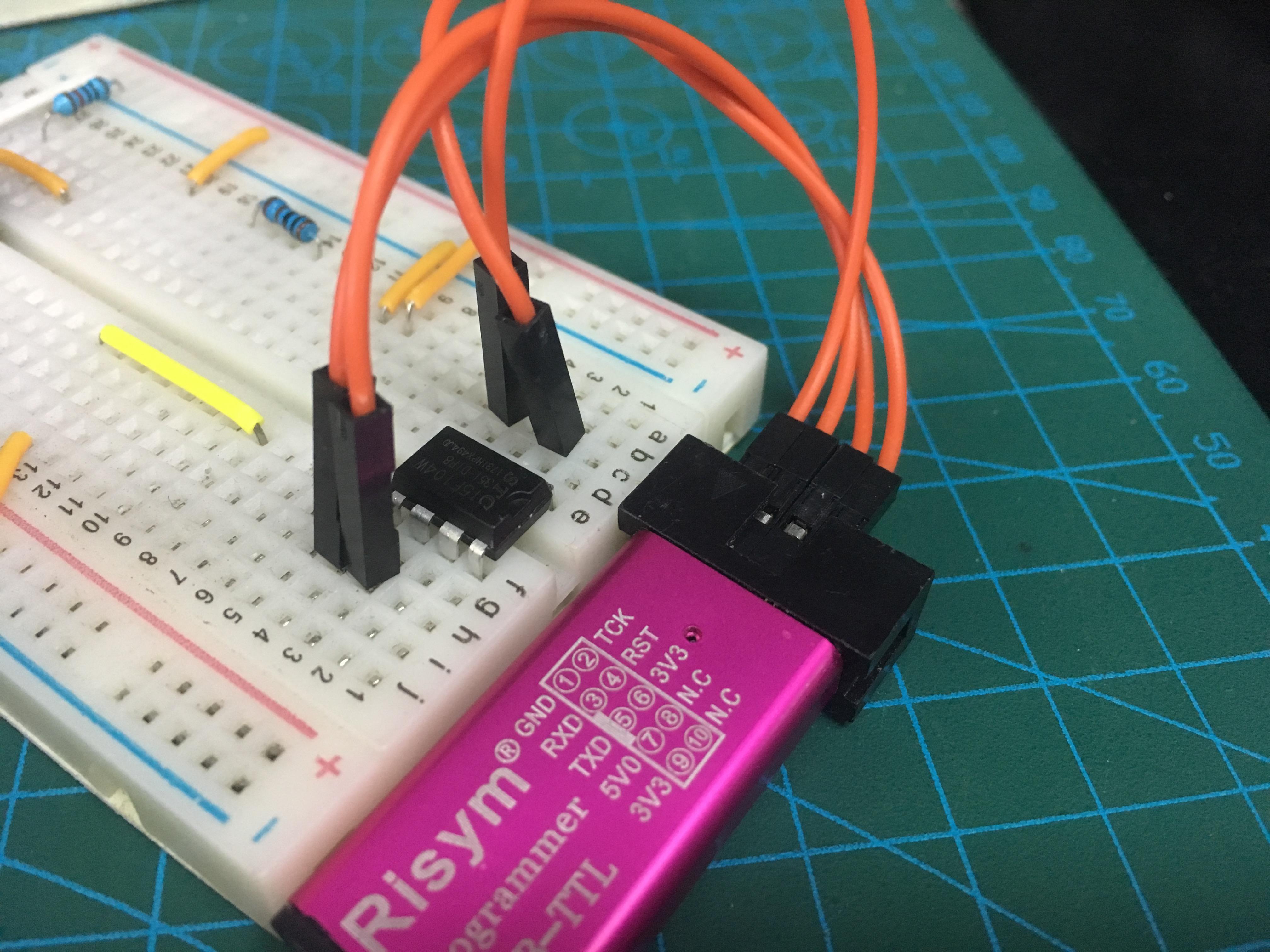

接上面的线序接好4条线, 实物图如下

烧录:

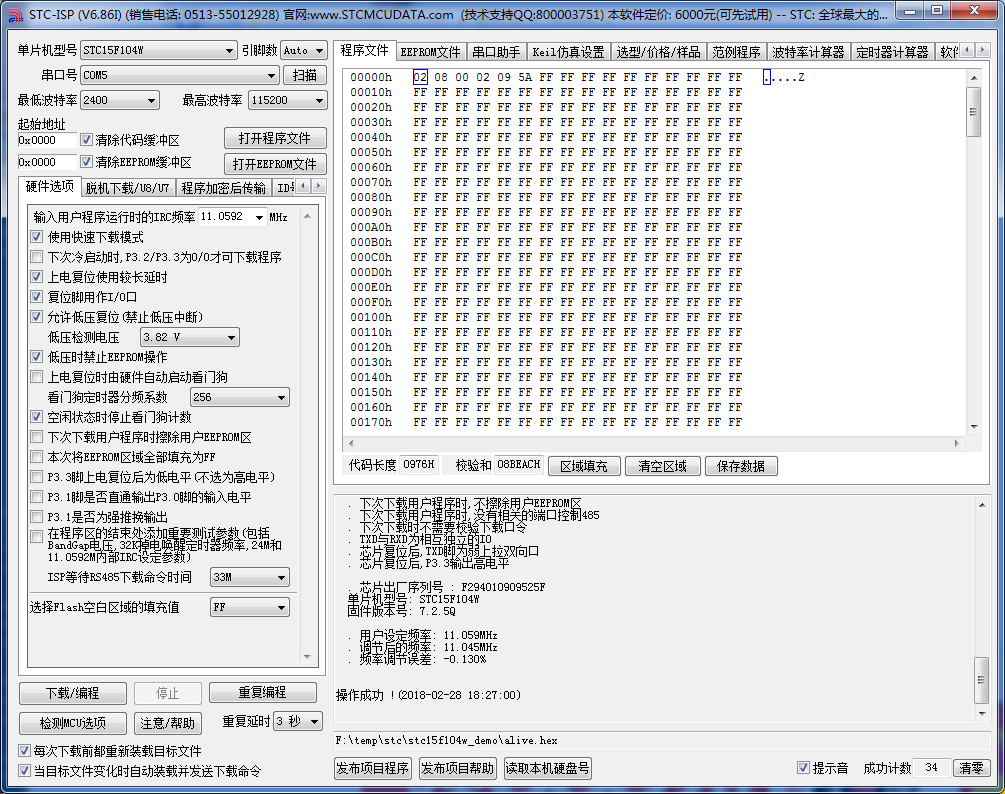

打开STC-ISP烧录软件,设置以下几项:

- 单片机型号:STC15F104W(如果没有此型号, 请去官网下载最新版本)

- 串口号: 选择你插入USB-TLL下载线所在的串口号(点右侧的"扫描"也可以)

- [打开程序文件], 选择事先准备好的HEX文件(这个文件怎么来见Keil程序编写方式的相关文章)

其余选项默认即可, 然后点击[下载/编程]按钮, 程序就会下载到你的STC单片机上啦!

如果显示一直卡在寻找单片机上, 可以尝试拔掉STC的5V供电再重新插上(上电)

51单片机端口怎样驱动继电器？

经典的51单片机虽然其端口有上拉电阻，但高电平时驱动能力很差，而且单片机复位时端口输出的是高电平，因而常规的做法是用低电平作驱动，采用PNP与NPN三极管结合控制，注意防止单片机在上电过程中继电器有吸合动作现象。

也可以采用专门的驱动芯片，这类芯片不仅可以直接用单片机端口驱动，而且ULN2003可以采用12V供电，有7个驱动门电路可以分别驱动7个微型继电器或其他负载，且其内部集成有续流保护二极管，可以防止继电器这样的感性负载在关闭时因电流快速变化而出现的高电压及其对电路的击穿。
