分享单片机控制16个触摸按键芯片使用，设计注意事项？

在某一项目应用中需用到多个触摸按键，此产品按键次数频繁，工作环境湿度大，对机械按键的寿命有有影响，于是上网查询了一些触摸芯片，常用的单按键触摸，2个按键，4个按键比较多，由于单片机管脚数量有限，只能选择带通信接口的芯片，于是找到WTC6316BSI这颗芯片。这个芯片的参数如下图

WTC6316BSI 使用 16bit 高精度的 CDC（数字电容转换器）IC 检测感应盘（sense element）

（电容传感器）上的电容变化来识别人手指的触摸动作，CDC 输出的数据由内嵌的 RISC

CPU 用高效可靠的算法进行处理。用户可以通过 SPI 接口读取被触摸按键的按键状态。

只需调节 1 个电容 Csel 即可改变所有通道的灵敏度。外围元件少，生产效率高。

设计注意事项

1.SPI总线走线要靠近单片机，如果距离比较远要加上拉电阻提高驱动能力。

2.按键焊盘不能太小，距离要保持一致，避免相互干扰。

3.在不需要软件调节按键灵敏度时，SDI引脚应接高电平。

4.在测试时，先测OUTFLAG管脚，在按键触摸时，有一个低电平脉冲，证明电路工作正常。

5.通过项目使用，这颗触摸芯片还是比较好用的，灵敏度比较高，适合多触摸按键产品。

由于作者水平有限难免有不足之处，发现问题及时提醒作者，望指教。不明之处下方评论。

本人多年软件硬件开发经验，学电路，加关注，分享更多硬件设计知识，电器维修经验，技术干货，让我们共同学习进步。

单片机实例分享，通过手势控制的体感音响

在一些科幻电影中，我们经常能看到人们用手指在空中划动几下就可以控制一台机器。现在我要介绍一款音响，它不是一台普通的音响，而是一款能感知手势的音响。没有开关，没有按键，甚至连一个音量控制旋钮都没有，完全通过探测你的手势来实现开/关机、音量的增/减等操作。

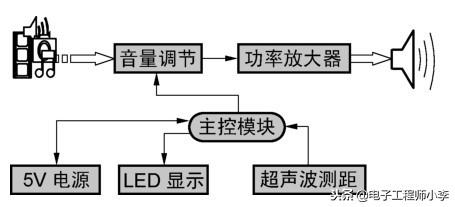

你一定想知道它是怎么工作的，原理其实很简单，就是使用传感器来测量手与机器的距离，根据不同的距离来控制音响，整个系统的构成如图2.1所示。当然这是一维探测，如果有两个传感器水平放置，通过计算两个传感器与手的距离差就可以进行二维控制。

图2.1 体感音响的系统构成

材料准备

1. 测距传感器

目前市面上比较流行的测距方法有3种：无线电测距(也就是常说的雷达)、激光测距和超声波测距。无线电测距在这里显然不行，我们的测距探头要求达到毫米级的精度，而且长时间的电磁辐射会对身体造成伤害。至于激光测距，探头通常造价不菲，另外过强的激光束可能伤害到眼睛。因此，最合适的要数超声波测距了。超声波只是发射出听不见的声音，精度可以保证，还存在盲区小的优点，不会发生手晃动一下，传感器就失去目标的现象。

为了简化硬件设计，最好购买现成的模块，实物如图2.2所示。

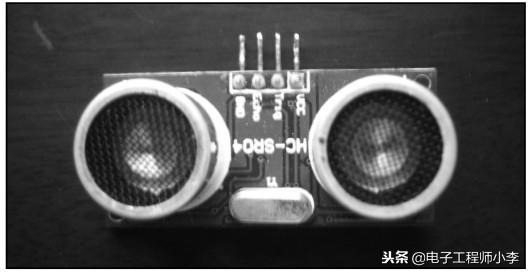

图2.2 超声波测距模块

2. 中央控制器

过去，51内核的单片机牢牢地占据着微控制器市场，直到现在也是初学者入门嵌入式系统的绝佳选择。然而任何事物都有一个生命周期，51内核的“先天不足”越来越明显。CISC的复杂架构使芯片门数增加，从而导致功耗高，时钟频率难以提高。RAM、ROM容量普遍偏小，使其很难运行嵌入式实时操作系统，导致研发周期加长。从目前的形势来看，以ARM公司Coretex-M3为内核的STM32系列微控制器最合适不过了。以STM32F103RBT6芯片为例，仅十余元的价格，就带来很多令人兴奋的配置：最高72MHz的时钟频率，带有USB2.0、I2C、USART、SPI、IIS、CAN等接口，拥有128KB的片内Flash、20KB的RAM，拥有49个I/O口(GPIO)、8个定时器，20mA的灌电流直接驱动LED……最主要的是，可以运行μC/OS-II等流行的嵌入式操作系统。其资料也相当齐全，在网上可以找到很多开发板，有的不但附赠很多源代码，甚至还提供视频教程、配套书籍等。因此，不管你是老手还是新手，都是很值得一学的。

为了节约电路板面积、提高性能，目前大部分芯片都采用了贴片封装。这或许会给手工焊接的质量提出更高的要求，不过购买最小系统模块也是不错的选择，虽然稍微贵点，但是硬件性能能得到保证，使我们不用总是做一些重复性的劳动，而是把精力集中在软件的编写上。已经包含最小系统的RBT6模块如图2.3所示。

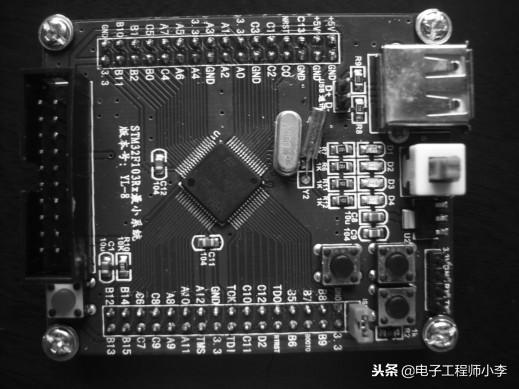

图2.3 包含最小系统的RBT6 模块

3. 放大器与数字音量电位器

同样，为了简化硬件，放大器仍用现成的模块，如图2.4所示。现在的音频放大器模块种类很多，具体规格就要看你自己的喜好了。我选用的是一款功放芯片为TEA2025B的3W双声道模块，其增益可通过微调电阻调节，+5～+12V供电，用来做电脑的桌面音箱已经足够了。

至于音量调节电路，就需要自己动手制作了。我选用FM62429作为音量调节模块的核心，完成后的实物如图2.5所示。其制作过程我会在后面详细介绍。

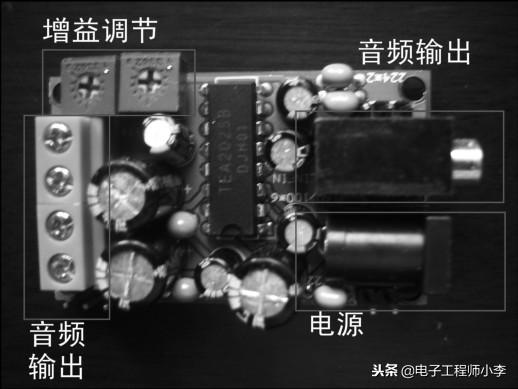

图2.4 基于 TEA2025B的放大器模块

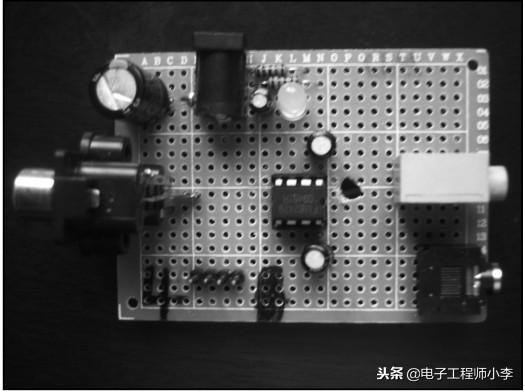

图2.5 自制的音量调节电路

4. 其他

另外还需要LED若干、万用板2片、一些常用的接插件、线材以及焊接工具等，具体就不多说啦，相信DIY爱好者一定早有准备。

软件：前后台还是操作系统 ?

在我学习μC/OS-II嵌入式实时操作系统时，看到过一句话，大致是这样的：当你学会使用操作系统，就再也不想回到前后台的开发方式。这不禁让我想起当初学汇编和C语言时，一开始总是在想，学会了汇编是不是还有必要学C语言，但当我学会了C语言，就再也不想转回汇编语言开发程序。使用操作系统到底有多少优点，我不想多说，这需要自己去实践。我想说的是，有很多知识，我们并没有意识到是需要的，直到我们学会了并且应用了。

常用的嵌入式操作系统有很多，比如大名鼎鼎的VxWorks、当前手机使用最多的Android，以及通过美国航空管理局认证，已经应用在“好奇”号火星车的实时内核μC/OS-II等。在这里我使用μC/OS-II，主要考虑到它源代码开放、结构简单、在国内比较流行，而且有大量的学习资源及代码。

图2.6 嵌入式软件系统的基本模型

嵌入式软件系统的基本模型如图2.6所示。当然，并不是所有软件系统都完全遵循这一模型。然而对于大多数嵌入式设备来说，采用这种层次结构来开发整个系统的软件，具有很强的可操作性和可维护性。

软件原理

1. μC/OS-II 基于任务(task)的软件设计方法

简单单片机系统如图2.7所示，这种软件设计方法将所有代码放在一起，代码层次概念不清晰，且功能简单，因此仅适用于小型系统。

μC/OS-II操作系统下基于任务的软件设计方法则不同。基于操作系统的软件开发抛开了对硬件资源的管理，而将硬件资源的管理交给操作系统，这使得代码的层次关系很清晰。同时，对某个任务的响应时间可以由操作系统控制，从而提高程序的执行效率。

图2.7 简单单片机系统

2. 控制方法

在讲代码之前，我们要先明白让程序干些什么。其实我们要实现的功能很简单——开机、音量增、音量减，但是要知道，探测器探测的距离不一定总是到手的距离，它本身并不具备人手识别的功能，只是探测离它最近的物体的距离。也许你在走路的时候会无意间触发其控制程序，出现不想要的结果。因此我们就要有一个“距离开关”，只有达到特定的距离才能被打开，从而使控制有效。

在本程序中，我采用下限距离法和LED渐亮指示法。先设定一个下限距离，比如5cm。当探测的距离大于或等于5cm时，不进行任何动作;当探测的距离小于5cm时，第一个LED由灭渐渐变亮，此过程大约持续2s，如果在这2s内，探测的距离一直小于5cm，那么就打开电源或音量控制开关(流程图见图2.8)。

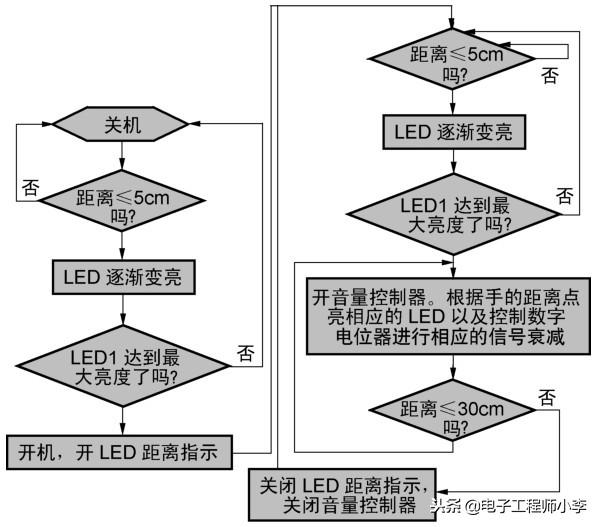

图2.8 流程图

之所以这样，是因为如果音响放在桌面上，它离桌面边缘通常会有一定的距离，身体自然会大于这个距离，这样便避免了测错目标。加上2s的渐亮延时是因为手可能会在不经意间进入其临界距离，由于声音传播的速度太快，如果不加延时，便会产生误动作。这就像我们设计键盘扫描程序一样。

图2.8所示的流程只是一个思路，实际的代码是分在不同的任务中，在后面我会详细讲解。另外，音量控制是这样的：有5个LED用来显示由近及远5个不同的距离。超声波测距模块的有效距离为30cm，这样我们可以把距离分成6份，每份5cm，每接近5cm，点亮一个灯。如果距离大于30cm，则认为音量设定完毕。

实际操作时是这样的：假如希望音量衰减为10dB，而当手移动至第二个灯亮时即为音量衰减到10dB，这时可以将手水平移动到探测距离之外的盲区，会关闭音量控制开关，而一直保留10dB音量，LED灯也会全部熄灭。

3. 体感音响的软件部分

整个软件由10个文件夹、29个C源代码文件组成，如图2.9所示。不过不用害怕，有很多都是操作系统代码，没必要理解每一行程序，只需要知道重要函数的用法即可。真正需要自己写的代码，其实只有iCode文件夹中7个与硬件相关的C语言驱动程序以及APP文件夹中名为app. c的应用程序。其他的代码很少需要修改甚至不用修改。

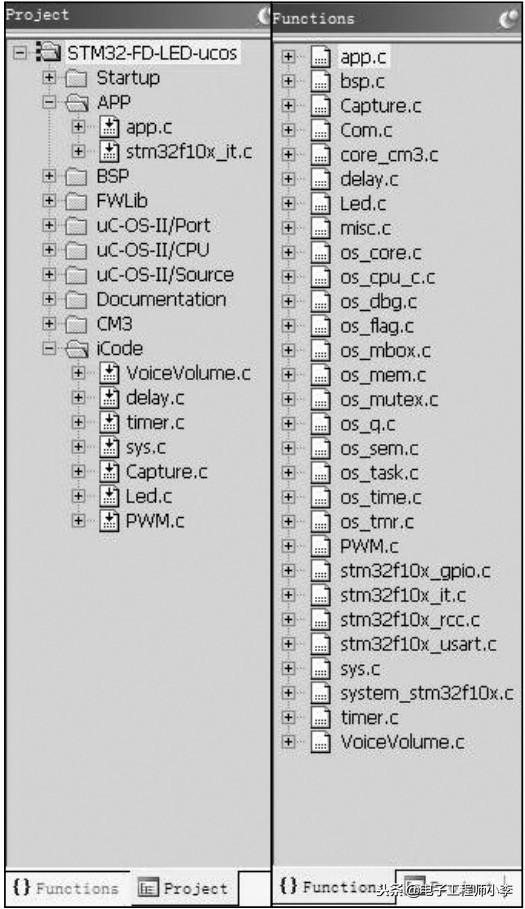

图2.9 整个软件由10个文件夹、29个C源代码文件组成

重要部分在app.c文件中，此文件有启动操作系统的main函数，各个任务的建立及运行函数，如图2.10所示。在我们自己编写的所有代码中，有5个文件是操作芯片的外部设备的：VoiceVolume.c控制数字音量电位器，Capture.c控制雷达模块，Led.c控制距离指示LED，pwm.c利用脉宽调制控制LED亮度、启动电源及音量控制开关。另外还有sys.c和timer.c，这两个文件主要是对芯片内部的配置，比如配置中断向量表、定时器等。在实际调用这些代码时，通常会建立与.c文件同名的.h文件。.h文件包含函数的声明、全局变量的声明。在调用的时候，也是用#include命令包含.h文件的。

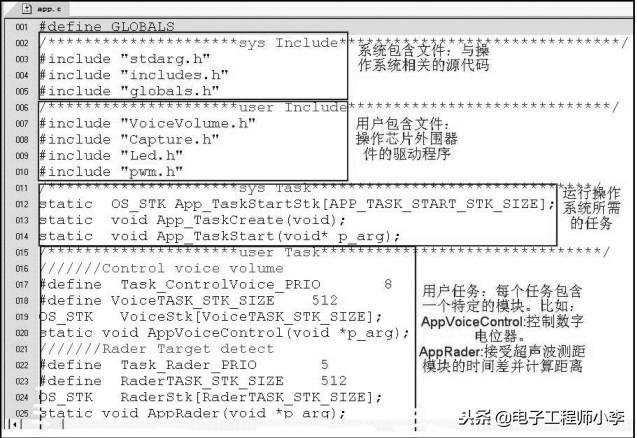

图2.10 app.c 文件部分代码解释

μC/OS-II是基于任务的，每个任务都有唯一的优先级。优先级不但代表了这个任务优先运行的程度，还是任务的标识。在μC/OS-II中，优先级的数值越小，其优先程度越大。

一个任务的形式通常如下：

static void任务名 (void *p_arg){

p_arg= p_arg;//避免警告

while(1){

用户代码……　}

OSTimeDlyHMSM(0,0,0,10);

}

每个任务都必须有一个死循环，在循环的末尾会有一个延时函数。当一个任务进入延时函数后，此任务便由运行态转为挂起，从而让优先级次低于它的任务执行。虽然从微观角度看，这些程序仍然是顺序执行的，但由于每一任务的用户代码执行得非常快，因此看起来像是同时运行。

p_arg为任务函数的参数，如果不使用，编译器会发出警告。因为我们用不到它，又为避免难看的(但不影响程序正常运行)警告所以会加上“p_arg= p_arg;”。

任务执行时，有时需要进行任务间通信。μC/OS-II支持信号量、邮箱和消息队列。在这里，我们要将AppRader任务计算的距离值传给LED指示任务AppLedIndicate、亮度调节任务AppPWM以及音量控制任务AppVoiceControl，使用邮箱来传递。我们用OSMboxPend函数阻塞式读取数据，也就是说，只要没有收到数据，此函数所在的任务就一直处于挂起状态。

4. 重要代码详解

为了更好地说明程序的工作原理，请看如下代码。

首先是函数及变量的声明：

#define Task_ControlVoice_PRIO 8

#define VoiceTASK_STK_SIZE 512

OS_STK VoiceStk[VoiceTASK_STK_SIZE];

static void AppVoiceControl(void *p_arg);

#define Task_Rader_PRIO 5

#define RaderTASK_STK_SIZE 512

OS_STK RaderStk[RaderTASK_STK_SIZE];

static void AppRader(void *p_arg);

///////LED indicate

#define Task_LedIndicate_PRIO

#define LedIndicate_STK_SIZE 512

①OS_STK LedIndicateStk[LedIndicate_STK_SIZE];

static void AppLedIndicate(void *p_arg);

/////// PWM Control LED

#define Task_PWM_PRIO 7 //6

#define PWM_STK_SIZE 512

OS_STK PWM_IndicateStk[PWM_STK_SIZE];

static void AppPWM(void *p_arg);

/////////Power control

//#define Task_PowerControl_PRIO 9

//#define PowerControl_STK_SIZE 256

//OS_STK PowerControlStk[PWM_STK_SIZE];

//static void AppPowerControl(void *p_arg);

②OS_EVENT *pmailDistance;

③typedef enum {PowerOff=0,PowerOn=1,VoiceOff=0,VoiceOn=1}eStatues;

int gviPowerStatue=0;//gvi means:global volatile int

int gviVoiceStatue=0;

①为了进行任务调度，每个任务都需要一定的堆栈空间。我们用OS_STK，它实际上就是一个结构体。在这里我们将堆栈空间设为512字节。

②在使用邮箱之前，我们先要进行变量的声明。

③共用体eStatues用来指示电源和音量的开关，1表示开，0表示关。

然后进入main函数，初始化芯片、操作系统，启动内核等。

int main(void)

CPU_IntDis();//禁止CPU中断

OSInit();//UCOS初始化

①BSP_Init();//硬件平台初始化

②OSTaskCreate((void (*) (void *)) App_TaskStart, // 建立主任务

(void *) 0, (OS_STK *) &App_TaskStartStk[APP_TASK_START_STK_SIZE - 1],

(INT8U) APP_TASK_START_PRIO);

OSTimeSet(0);

OSStart(); //启动内核

return (0); }

①对芯片正常运行进行初始化，比如将内核时钟调节至72MHz，设置GPIO端口、中断优先级、波特率，以及开启1号串口。

②在这里我们建立了一个主任务 App_TaskStart。其实我们可以将所有的任务都放在 main函数中建立，但是为了看起来简洁，我们将其他任务放在App_TaskStart中建立。

此后是其他任务的建立：

static void App_TaskStart(void* p_arg)

{ (void) p_arg;

①OS_CPU_SysTickInit();//初始化ucos时钟节拍

#if (OS_TASK_STAT_EN > 0) //使能ucos的统计任务

OSStatInit(); //----统计任务初始化函数

#endif

App_TaskCreate();//建立其他的任务

②while (1) //1秒一次循环

{ OSTimeDlyHMSM(0, 0,1, 0); }

}

static void App_TaskCreate(void)

{ ///////////创建任务

OSTaskCreate(AppVoiceControl,NULL,//数字音量电位器调节音量任务

(OS_STK*)&VoiceStk[VoiceTASK_STK_SIZE-1],Task_ControlVoice_PRIO);

OSTaskCreate(AppRader,NULL, //超声波测距模块任务

(OS_STK*)&RaderStk[RaderTASK_STK_SIZE-1],Task_Rader_PRIO);

OSTaskCreate(AppLedIndicate,NULL,//LED指示灯任务

(OS_STK*)&LedIndicateStk[LedIndicate_STK_SIZE-1],Task_LedIndicate_PRIO);

OSTaskCreate(AppPWM,NULL, //PWM控制LED亮度任务

(OS_STK*)&PWM_IndicateStk[PWM_STK_SIZE-1],Task_PWM_PRIO);

pmailDistance=OSMboxCreate(NULL); //////////////// 创建邮箱

}

①如果操作系统要正常进行任务调度等工作，就必须提供一个稳定的时钟滴答。以前我们经常用芯片的Timer，现在我们有了更方便的定时器——SysTick Timer。此 Timer 直接建在Coretex-M3内部，与内核共用一条时钟信号，是专门为加入操作系统而生的。

②实际上App_TaskStart任务只需运行一次，不能不断地创建任务，因此才加入一条循环程序，并且每秒运行一次。

至于任务间如何通信、各任务如何工作，由于代码量比较大，就不列出来了，其工作流程参照图2.8可以理解。

硬件原理与制作过程

1. 音量控制模块

我们以FM62429作为音量控制模块的核心器件，其原理图如图2.11所示。

要控制 FM62429，我们需要两根线：数据线(DATA)和时钟线(CLOCK)。其时序如图2.12所示。数据位有10位，如图2.13所示，其中D0和D1位为声道选择位。当D1为0时，双通道同时修改。当D1为1时，若D0为0，只修改通道1;若D0为1，只修改通道2。D2～D10为音量控制位，因为音量衰减与数据值递增无关，因此只能查阅其数据手册来获得数据与音量的关系。

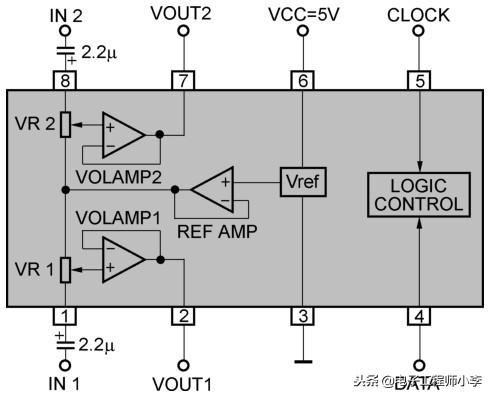

图2.11 FM62429 原理图

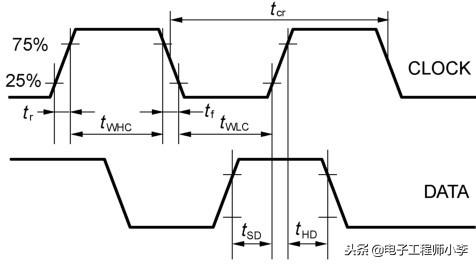

图2.12 FM62429的时序

最后介绍一下制作时需要注意的地方。从原理图可见，并没有几个元器件，因此制作难度并不大，但是要特别注意干扰。因为在音量控制级上只要有很小的干扰，经过放大器的放大后，就会发出很大的噪声。首先要过滤来自电源的干扰，在这里我用了大容量电解电容和小瓷片电容并联的方式。另外还要注意线路的布局，如图2.14所示。除了要看起来美观、有序外，还要注意模拟信号线要尽量短。最后，由于我们采用模块化的设计，模块之间的模拟信号连线最好不要用普通的杜邦线，而是使用3芯屏蔽导线。

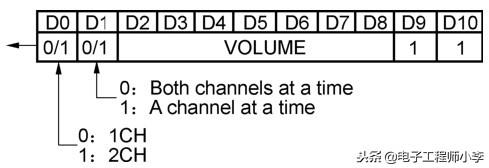

图2.13 FM62429的数据位

图2.14 线路的布局

2. 超声波传感器

我使用的是深圳捷深公司设计的HR40超声波模块(见图2.2)。它共有4根引脚：VCC为5V电源，GND为地线，TRIG为触发控制信号输入，ECHO为回响信号输出。

其基本工作原理如下：用TRIG触发测距，保持最少10μs的高电平信号。模块自动发送8个40kHz的方波，检测是否有信号返回。若有信号返回，则通过I/O口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。距离=(高电平时间×声速)/2。

由于我们测的距离比较近，在实际编程中，以毫米为单位。又因为芯片定时计数器的捕获时钟设为1ms，这样，只要将测到的时间值乘以0.17即可。

3. 其他

功率放大模块可以自制，也可以购买现成的，不过最好买单电源供电的，这样电平匹配会简单点。最小系统板选用雁凌YL-8。各个模块的硬件连接方法如图2.15所示。

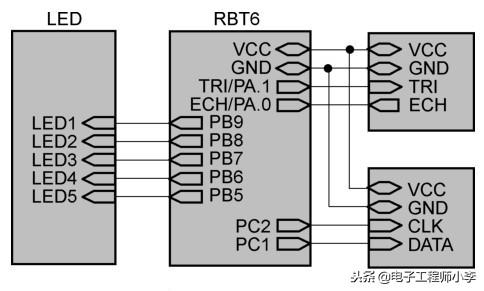

图2.15 各个模块的硬件连接方法

4. 组装

外壳可以购买现成的机壳，我用的是一尺寸为20cm(长)×15.5cm(宽)×6.5cm(高)的白色塑料外壳，如图2.16所示。当然，如果用金属外壳，屏蔽效果会更好。如果你没有买到合适的外壳，也可以用大一点的塑料餐盒或者纸质包装盒。

我们先要用一个大一点的万用板来连接各个模块，完成后就可以安装在机壳内了。因为外壳底部有很多螺丝孔，因此很容易固定在外壳上。在外壳背面，再用电钻钻一个孔，用来连接电源线及数据线。

最麻烦的要数固定测距模块和LED了。准备一套AB胶用来固定。因为这种外壳的前后面板可以从槽内抽出，钻孔又方便了一些。抽出前面板后，测量好超声波发射和接收元件间的距离，然后打孔。我在这里遇到一个小麻烦——最大的钻头直径为10mm，而元件的直径为20mm，因此只能用刀片来扩孔。当两个超声波探头恰好能通过孔露在外面时，就大功告成啦，如图2.17所示。然后钻LED的孔，一共有5个，因为有合适的钻头，所以这一步是很轻松的，只是要注意顺序不要接错(LED从右往左依次为LED1到LED5)，其中LED1兼作电源开关和音量开关的开启指示灯。这一切工作完成后，我们就可以舒服地坐在椅子上“远程”控制我们的音响啦!

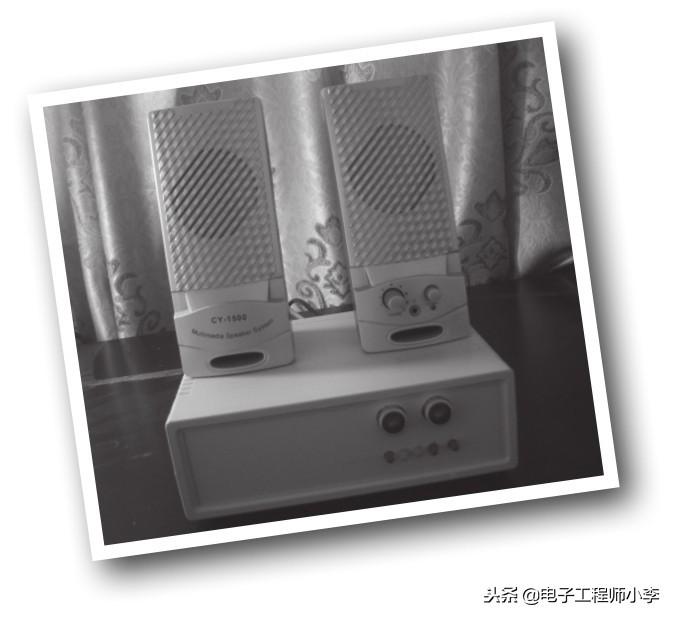

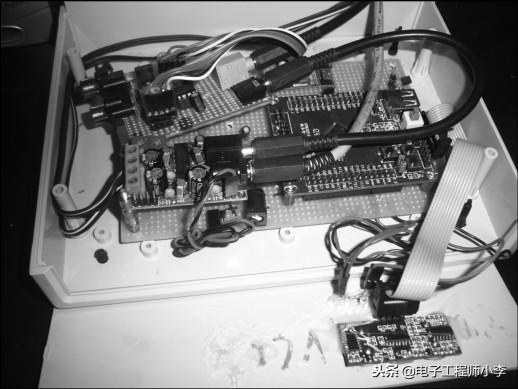

图2.16 准备一个外壳来容纳部件

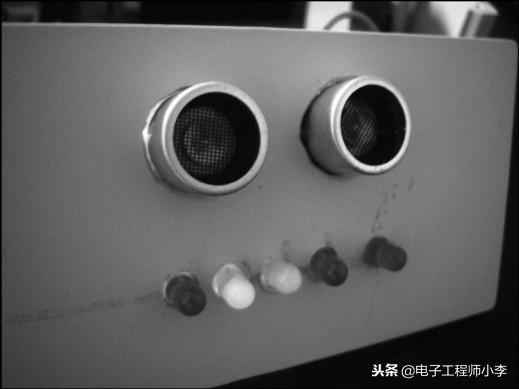

图2.17 在前面板上固定好测距模块和LED

二维手势控制体感音响大升级

前面向大家介绍了一维方式的体感音响，它的升级版不但可以感应到手距离传感器的远近，还能探测出水平偏移(即手在音箱的左侧、右侧还是中间位置)。现在让我介绍一下它吧!

在介绍它的原理之前，我先讲一下如何使用它。

开启/关闭电源：电路板左右各有一个超声波传感器(见图2.18)，准确地说，是两个接收模块。让你的手心对着电路板，然后从左到右移动，注意手到电路板的距离不要超过30mm，这时你会看到最底下那一排(5个)LED也从左向右跟着你手的移动而依次亮了起来。当LED全部都亮了之后，手再从右向左移动，这时LED又随着手势从右向左依次熄灭。当LED全都熄灭大约1s后，你会听到轻微的“哒”的一声，这是继电器接通，电磁铁触点接触时的声音，也表明电源开启了。当你想关闭电源时，很简单，重复一次上面的动作就行啦!

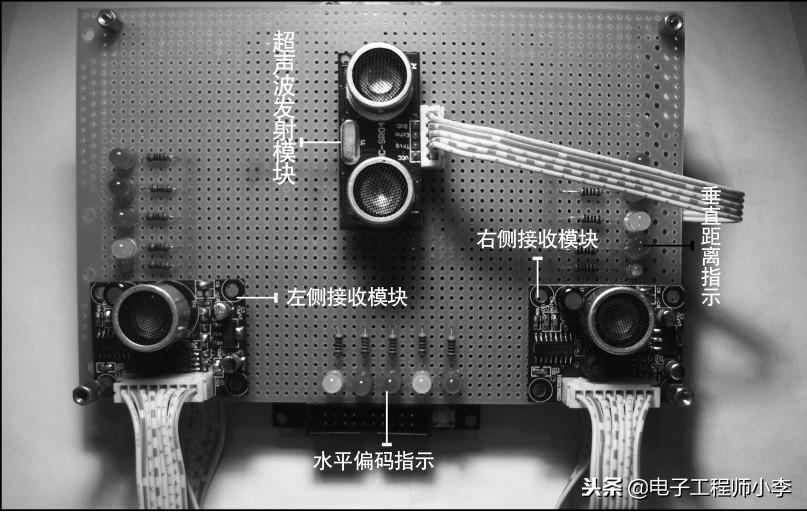

图2.18 顶板

音量控制：控制音量要有一个前提，那就是电源需要处于开启状态。电源开启后，手从右向左，再从左向右(这和开启/关闭电源时的动作相反)，会告诉微控制器启动音量控制程序。现在手不要急着离开，正对着右侧的传感器，你会发现当你的手前后移动时，右侧的一排LED也根据距离的不同而点亮不同的数目。如果正在播放音乐，你会听到其音量随着距离的变远而减小。当调到适合的音量，继续让手水平向右移，到一定的距离后，右侧LED突然全部熄灭，音量就会“定格”在那里。

经过我的介绍，你一定迫不及待地想知道其工作原理，并亲手制作一台了吧?不要着急，我会详细讲解的，不光是工作原理，还会包含在实验过程中可能遇到的问题。这些都是本人的亲身经历，独家秘笈哦。

升级版硬件

升级版体感音响的材料基本和第一版的一样，只是多了两个接收传感器模块(见图2.19)。如果不想全部自己设计硬件，在网上买现成的模块也是一个很好的选择。其实我比较推荐这种方案，因为我们的重点在于软件，而硬件方面在技术上是很成熟的，没必要做一些重复性的工作。当然，如果是为了学习硬件方面的知识，那就是另一回事啦。

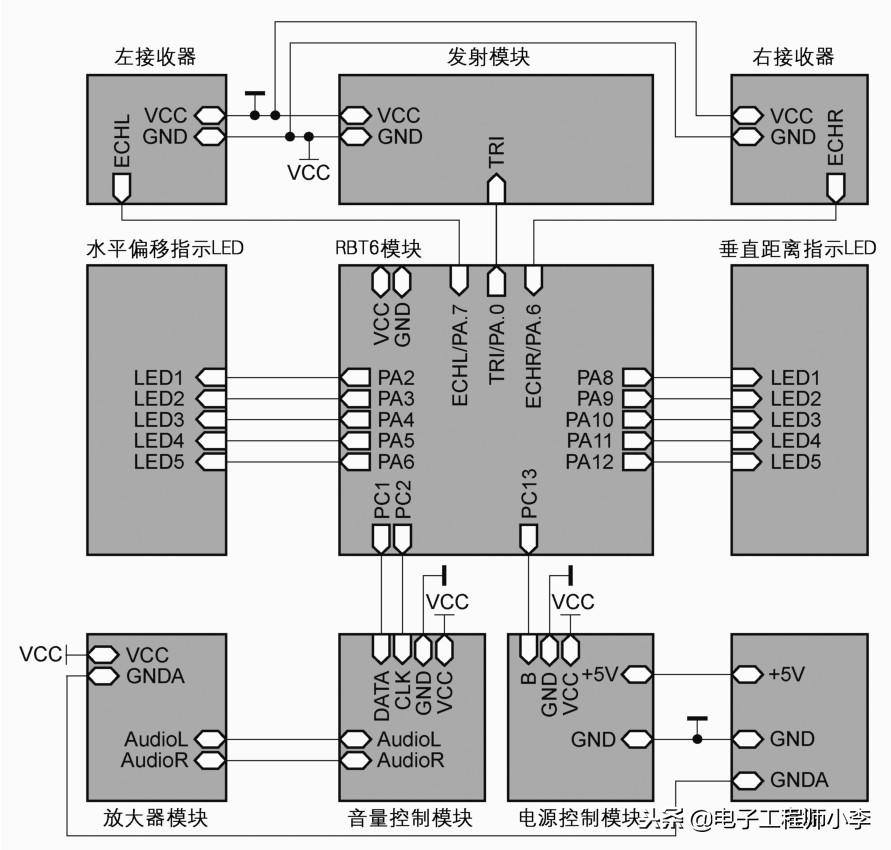

图2.19 升级版体感音响的构成

虽然材料没有多用很多，但是整个系统的布局相比于第一版有了很大的变化。一是为了适应二维控制的特殊性，二来也大大提高了抗干扰能力，并降低了功率放大器的噪声。具体设计如下：首先，我使用了两片比较大(大概是10cm×15cm)的万用板，顶板用来安装指示灯电路和超声波发射、接收模块，底板则包含了整个系统的核心电路，包括数字音量控制电路、电源控制电路、功率放大模块以及微控制器模块(见图2.20)。顶板与底板的连接是这样的，发射模块及接收模块使用自带的排线连接，而考虑到LED指示电路需要的连线比较多，就直接用长一点的单排针来连接了(见图2.21)。

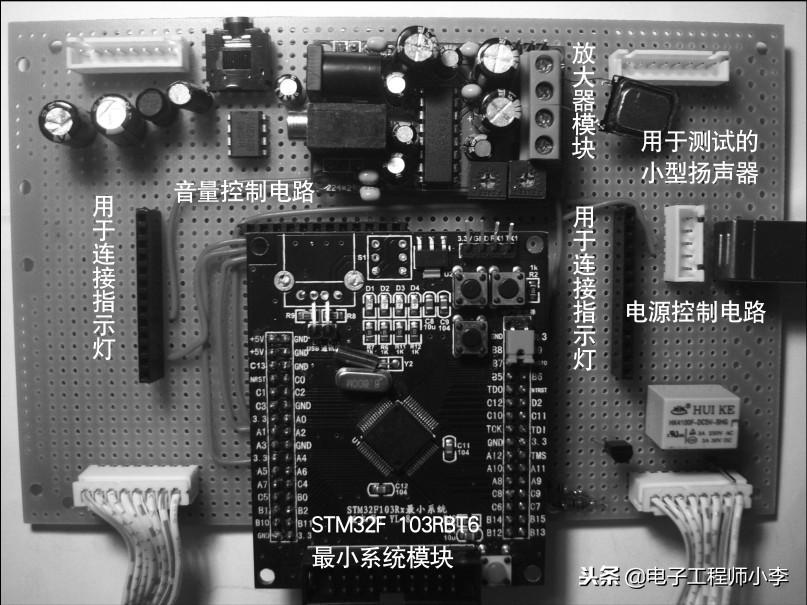

图2.20 底板

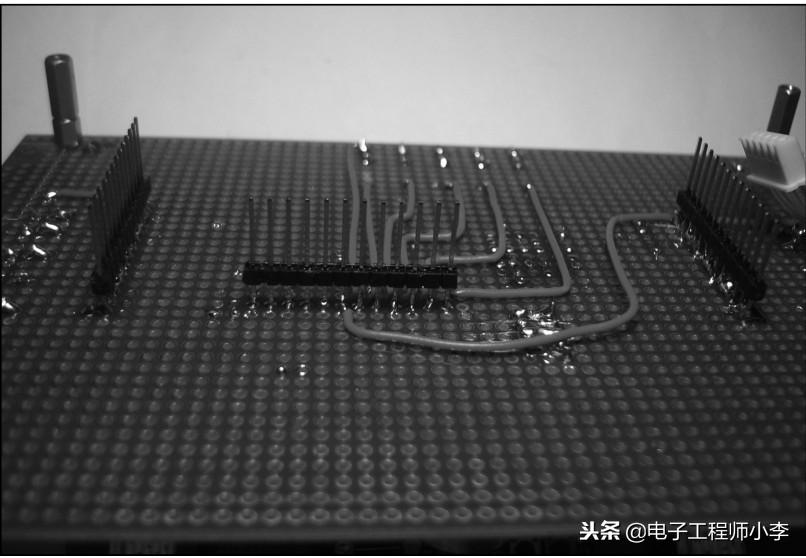

图2.21 LED 指示电路用长一点的单排针来连接

另外，还需要提醒两点：一是在线路排布上，由于涉及的元器件比较多，连线难免会搭在一起(见图2.22)，一定要注意绝缘。我就遇到过下面这样的问题：在组装电源控制电路时，考虑到电路很简单，只有一个三极管、一个电阻、一个继电器，因此就直接用元器件引脚多出来的部分来连接，但我当时没有注意到，在焊接时引脚会很热，结果恰好熔化了旁边的红色塑料绝缘导线，从而造成了三极管基极和VDD之间短路。这个短路确实很“坑爹”，因为引脚导线很细，而且其温度又不至于使塑料绝缘体冒烟，结果两秒钟可以解决的问题，我花了好几个小时才解决。看来搞硬件的个个都要粗中有细才行。

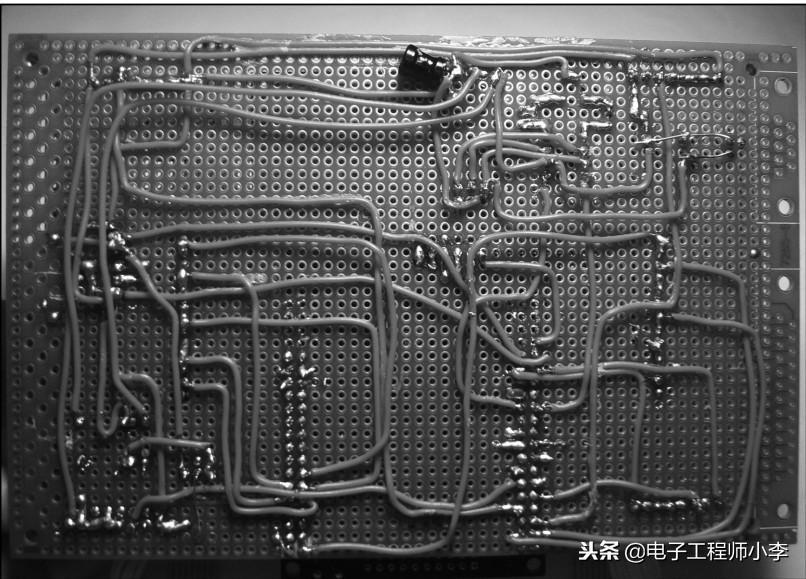

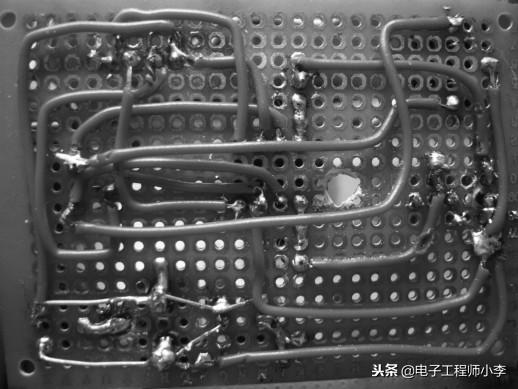

图2.22 连线难免会搭在一起，一定要注意绝缘

二是关于数字地与模拟地，如果处理不好，很容易导致数字电路工作不稳定，模拟电路出现很大噪声。这在第一版时没有考虑周到，当扬声器接到放大器的输出端时总能听到很讨厌的噪声。为了避免以上情况，首先要用电感隔离数字地和模拟地。另外大家都比较喜欢用电脑的USB供电，但最好外接电源，因为计算机的音频插孔的地线也是来自计算机，这会造成数字和模拟电平不一致，带来很大干扰。

升级版软件

下面结合图2.23来介绍一下基本原理。首先，发射器发射一束声波，经过一定的时间，超声波就会反弹回左、右接收器，这时我们便可计算出手与传感器的距离，根据其信号强弱以及左、右接收器接收到距离的差值计算出水平偏移。

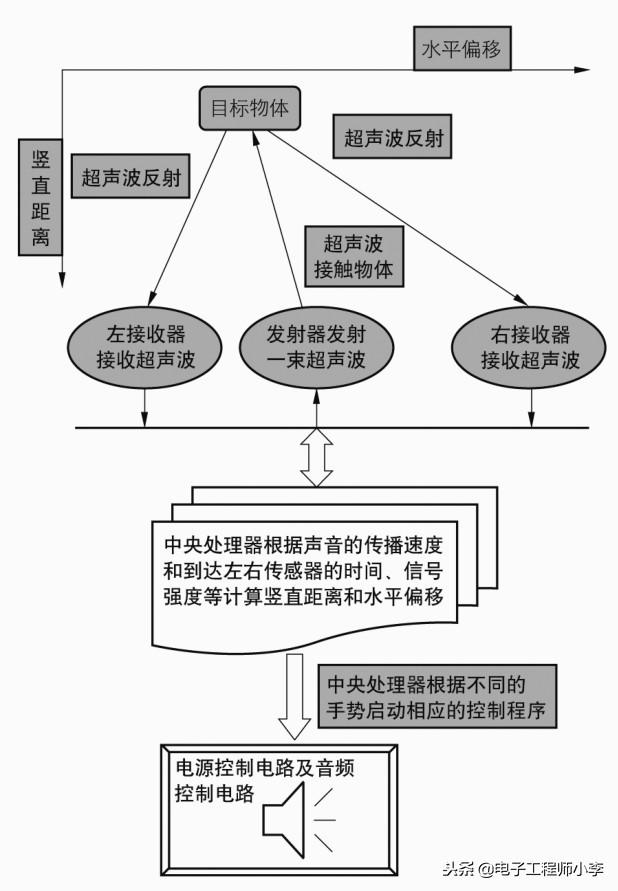

图2.23 基本原理

虽说原理讲起来很简单，但现实总是会和理想有一定差距，如果没有巧妙的办法，是很难实现的。下面我就还原一下“现场”，把遇到的问题与解决方法详细地讲一讲。

1. 最初的设想——距离计算法

最重要的要算是算法设计与选择了。我一开始使用的是三角形原理，算法复杂，计算量很大。我当时是这样想的：在图2.23中把两接收器间的距离看成三角形的底边，把目标物体看成是顶角，左/右侧接收器测出三角形的左/右边。因为3边长度都知道了，根据海伦公式便可知其面积s：

，其中p=(a+b+c)/2。a、b、c为各边边长。由h=2s/c(底边长)可知高。从图2.24中可以看到，整个大三角形被高分成了左、右两个小直角三角形。以左侧小三角形为例，由勾股定理可知

，最后用底边长a4的1/2减去a3即得出手到两接收器中线的偏移a5。

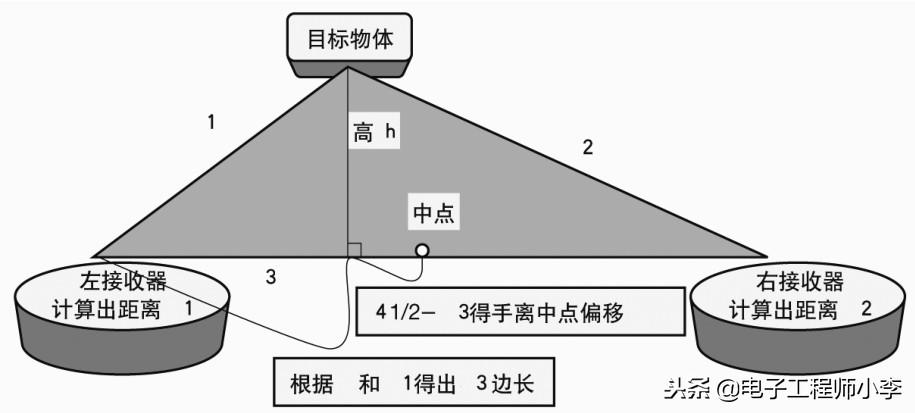

图2.24 距离计算法原理图

在设计之初，我为想出这种方法兴奋得不得了，可是真正应用到实践中时，麻烦就来了。首先就是芯片的计算能力的问题。从海伦公式中可看出，不但要计算出二次方根，还要连续做3次乘法运算，数值稍微大一点，就溢出了。我一开始测试时，结果总是零，查了很久，最后才发现是因为数值太大，程序“罢工”了。事实上，即使降低精度，最后得到的结果也是相当不稳定的，因为手本身是一个不规则物体，而且还在不断运动。

2. 信号强度检测法

我研究了将近一个星期，还是没搞定，眼看计划就要泡汤了，最后终于想到了另一个方法——既然距离计算法不行，那就用信号强度检测法。这个方法非常接近蝙蝠的定位原理，因为蝙蝠的大脑没有那么快的处理速度，不可能计算出物体的距离。这个方法的原理非常简单：首先，发射器发射出一束超声波，请注意，这束超声波在同一水平面内，越接近中轴线的位置，信号强度越大。遇到手后反射的声波也同样如此(见图2.25)。如果手向左侧水平移动，左侧接收器接到的信号强度就会更强。根据两传感器的强度差即可知道偏移量。

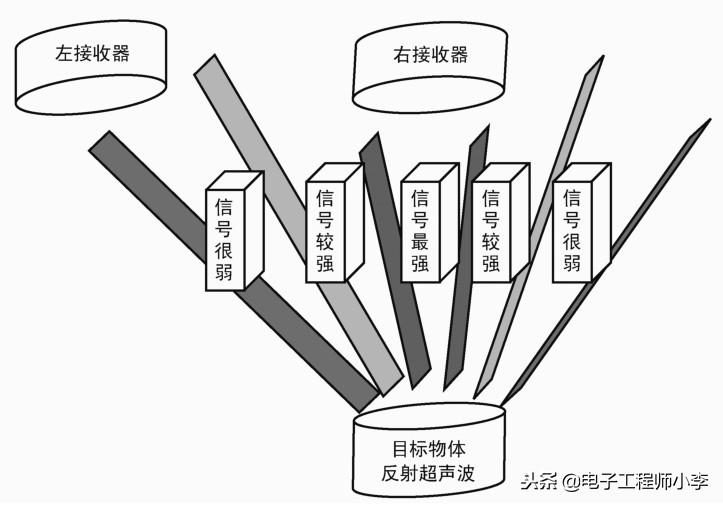

图2.25 信号强度检测法原理图

以上方法虽然在软件上很容易实现，但在硬件上比较难实现，因为市面上大多数超声波接收模块都是以电平高低来触发处理器的Timer，并不能指示信号强度。难道我们真的要重新设计接收器吗?有没有替代方案呢?答案是肯定的。有很多接收模块都可以通过数字信号控制放大电路的增益，我们虽然不能直接得到信号强度，但可以间接测得。

同样请看图2.24，当左、右两接收器的增益很大时都能收到信号，尽管右侧的接收器距离目标物更远一点，但还不至于使信号衰减到收不到的程度。现在我们同步降低两个接收器的增益，直到左侧传感器恰好能够触发处理器的Timer，由于两接收模块的放大倍数本身就小，而且右侧信号强度又比左侧弱很多，显然右侧接收器不会触发处理器的Timer。如果手水平移动到中间，两传感器则会同时有或无信号;而移动到右边，情况就和左边相反了。这样，通过信号的有无，我们就间接地知道了手的水平位置。事实上，我们还可以根据此原理起到“无关物体过滤”功能。如果波是从身体反射过来的，那么信号强度会大于同距离时从手反射过来的声波。“原来用800倍的放大倍数就没反射信号，现在同样距离用500倍的放大倍数仍然还没有，一定是无关物体，”我们可以让处理器这样“想”。

3. 两种方法的结合

在实际的代码中，我将信号的有无，即偏移值分为5类情况，并对应地接上了5个LED来显示(图2.18中最下边那一排就是)。

LED1亮：手处于最左边，左接收器能收到，但右接收器收不到。

LED2亮：手处于最右边，左接收器收不到，但右接收器能收到。

LED3亮：手处于中间位置，两接收器均能收到，且距离基本相等。

LED4亮：手处于中间偏左位置，两接收器均能收到，但左边收到信号的时间更短。

LED5亮：手处于中间偏右位置，两接收器均能收到，但右边收到信号的时间更短。

事实上还有一个隐含状态——左右两边都没有收到信号，这样就没法探测手势啦，不过它可以帮助我们关闭音量控制程序。

这样看来，我们既使用了距离计算法，又使用了信号强度检测法——鱼和熊掌并不总是不可兼得的哦。

4. 音量控制算法的设计

在完成了水平位置的探测后，我们就可以通过手势来开关音响的电源了。不过这还不够，因为我们经常需要调节音量。我是这样设计音量控制算法的：以手到传感器的距离变化来控制音量，当距离变近时，音量变小，反过来则变大。

在这之前还有一个步骤，由于我们在开/关机时不能保证手的移动绝对水平，或者说探测的垂直距离值始终不变，这会导致音量也跟着变了，这并不是我们想要的。因此我们要有一个音量控制“开关”，当然它不必是真正的开关，而是一组程序。其功能类似于手机的锁定键，如果手机放在口袋里，很容易按下不可预知的键，加上锁定功能，就不会对误按做出反应。不过在这里我们不用按键，只需要用手挥一挥就可以。从左到右的手势是用来开机的，那么用于解锁的手势就从右向左吧!

当我们选好了想要的音量后，手总不能一直留在那儿吧?手一动音量值就又变了，因此还要吧“音量控制开关”关掉。其实很简单，不用再设计手势了，在控制音量时设定一个条件就可以了：当左侧传感器收不到信号，而右侧传感器能收到信号，也就是说，手在最右边时，距离值才有效。当我们要关闭音量程序时，接着把手往右移，直到右边的传感器也接收不到信号，就认为关闭此段程序了。之后只要我们不做出解锁的手势，再怎么张牙舞爪，音响也没任何反应。

以上内容我其实是以自然语言的方式来讲解计算机语言，因为现在的高级语言是很接近自然语言的。在实际编程中，我也是先将想法、注意点等写在笔记本上，至于画流程图、先写出伪代码之类方法，倒是基本没用过。不过流程图对于理解整体思路确实很有帮助，最后我还是画了一个给大家参考(见图2.26)。

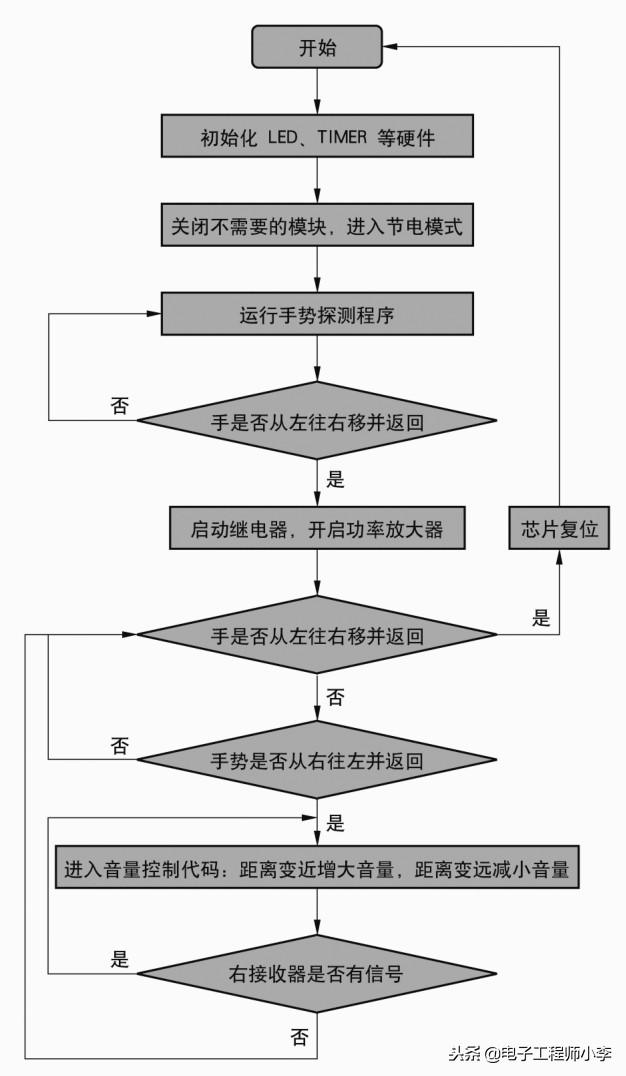

图2.26 程序流程图
