51单片机PWM控制LED的亮度仿真程序图谱 (附仿真文件+源代码)
51单片机PWM控制LED的亮度仿真程序图谱
因为项目比较简单,我就没有做实物,只是用了仿真来实现,大家最重要的是要弄懂原理。
原理:单片机输出PWM斩波,控制LED的亮度并在图谱上面显示出来
仿真开启
参考代码:
#include "reg51.h"
unsigned int cd,dd;
unsigned char cc,ee;
sbit LED=P2^0;
void led_int() interrupt 1 using 0
{
TH0=0xf1;
TL0=0xf1;
TR0=1;
dd++;
if(dd==11)
{
if((cc==0x50)&&(ee==0)){cd=0;}
if((cc==0)&&(ee==0x50)){cd=1;}
if(cd){cc++;ee--;}
else {cc--;ee++;}
dd=0;
}
}
void delay(unsigned int i)
{
unsigned int j;
while(i--)
{
for(j=0;j<0x20;j++);
}
}
void main()
{
cc=0;
ee=0x50;
TMOD=0x01;
TH0=0xf0;
TL0=0xf0 ;
EA=1;
ET0=1;
TR0=1;
while(1)
{
LED=0;
delay(ee);
LED=1;
delay(cc);
}
}
最后,如果有什么意见或者建议欢迎您留言给我,让我们共同学习一起进步,
如果需要 程序完整源代码和 设计文件,请在下方留言或者私信我,看到后会第一时间回复。
谢谢!
感谢你的阅读,希望您有所收获,喜欢请点赞评论加关注!
STM32F0单片机 PWM + ADC 控制有刷电机
1. 有刷电机驱动电路
有刷电机是电机里面最简单,也是历史最悠久的一种,到现在仍然广泛应用于各个领域。他的控制很简单,在电机的两个电极加正向电压,则正向旋转,如果加反向电压,则旋转方向也反过来。电机的转速可以通过控制加在电极上的电压来调节。
在电机控制电路中最常用的器件就是 MOS 管了。可以分为两个大的类型:P 沟道 MOS 和 N 沟道 MOS。MOS 管可以简单的理解为一个自来水阀门,Gate 是控制端,调节 Drain 和 Source 端之间流过的电流大小。
下面是两种 MOS 的典型用法。P 沟道的 MOS 一般 S 接电源正极,然后 Vgs 需要一个负电压来打开电流通道,而 N 沟道的 S 极一般接电源的负极,Vgs 需要一个正电压来打开电流通道。
资料来源于 IOR 公司数据手册
我们先从一个最简单的驱动电路开始。单片机控制 MOS 管栅极为高时,电流从电源经过电机和 MOS 管到地。当栅极为低时,MOS 管断开,此时电机线圈内的电流继续通过续流二极管回流电机的正极。我们通过调节栅极控制端的PWM占空比,就可以控制电机的转速。

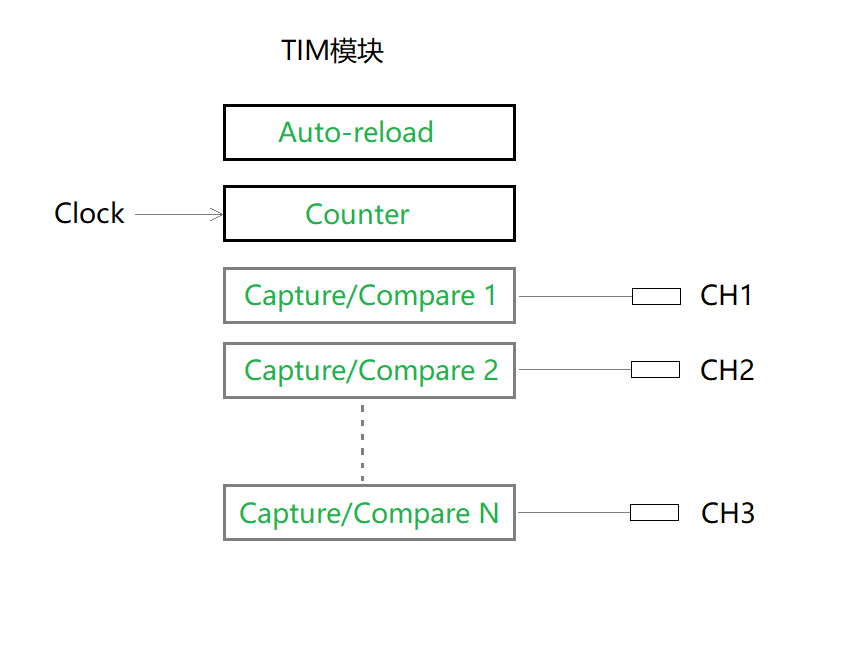

2. TIM模块
TIM 模块最重要的三个寄存器是:
Counter Register (TIMx_CNT) 计数寄存器
Auto-Reload Register (TIMx_ARR) 重置寄存器
Capture/compare mode register 1 (TIMx_CCMRx) 输入捕获/输出比较寄存器
Counter 在时钟的驱动下计数
Auto-Reload 设定计数的最大限制值
Capture/Compare 锁存一个事件发生时的计数值到Capture/计数达到 Compare 值后触发一个事件
在 PWM 模式下,Auto-Reload 寄存器设定PWM的周期,Compare 设定占空比。
有一点需要注意的是一个 TIM 模块只有一个计数器和一个重置寄存器,而有多个输入捕获/输出比较寄存器。所以一个 TIM 模块的多个通道可以设置不同的占空比,但周期都是相同的。
所以我们在选用 MCU 的时候,如果需要产生多种周期的 PWM,不仅要看它的定时器模块一共有多少通道数,还要看是否有足够的独立 TIM 模块。
3. 代码
我们在下面这个工程的基础上修改来实现用一个可调电阻控制PWM占空比,来控制电机的转速。
STM32Cube_FW_F0_V1.11.0\Projects\STM32F030R8-Nucleo\Examples\TIM\TIM_PWMOutput\MDK-ARM\Project.uvprojx
这个工程默认使用TIM3模块输出4路PWM,我们可以只保留其中一路。
然后把ADC采样的代码添加进来:
Step 1:
stm32f0xx_hal_conf.h
#define HAL_ADC_MODULE_ENABLED
Step 2:
main.h
添加ADC相关宏定义
Step 3:
stm32f0xx_hal_msp.c
添加ADC使用的引脚的初始化代码
Step 4:
把ADC的驱动文件添加进工程,在主程序初始化ADC。
Step 5:
读取 ADC 的值,写入 TIM 的 CCR 寄存器,观察 PWM 占空比的变化。根据电机的特性,还可能需要改变 PWM 的周期。
如果需要参考代码,可以在 Github 搜索 TopSemic 找到。
参考资料:
PM0215 STM32F0xxx Cortex-M0 programming manual
UM1785 Description of STM32F0 HAL and low-layer drivers
STM32F030 Datasheet
STM32F030 Reference Manual
