单片机如何采样电流?
单片机工程师在面试的过程中,经常会碰到一些相同的问题,笔者总结了十个提问率较高的问题,供大家参考。现在我们来分析单片机工程师常遇面试问题之三:单片机如何采样电流?
单片机的AD模块转换原理我这里就不做讲解了,有兴趣的小伙伴可以找度娘了解,百度都有很详细的介绍。需要注意的是,想要通过AD口来检测信号,必须先要把这个信号转换成电压信号,这样单片机才能识别。
我们来看一下单片机采样电压电路图(1),AIN_Vbat接单片机AD检测口,需要检测的电压Vbat经过电阻R31和R37分压,分压得到的电压送给单片机AD口来检测,分压是是因为需要把Vbat映射到单片机AD口采样范围内,比如Vbat最高电压为90V,单片机AD模块参考电压为3.3V,那么我们就需要把0-90V映射到0-3.3V。因为这是直接检测电压信号,所以不需要转换直接送到单片机AD口即可,图种R31和R37用来分压,C30和R32用来滤波防干扰。
图(1)电压采样
言归正传,单片机如何采样电流呢?如之前所说,单片机AD模块识别的是电压信号,那么要采样电流就需要先把电流信号转换成电压。一般的做法是在负载端增加一颗电流采样电阻,比如选择一个0.05Ω的电阻,当电流为2A的时候,那么该电阻两端的压差就是V=I*R=0.05*2=0.1V;这样就可以把这个电压信号传送给单片机AD口进行检测。但是这个电压只有0.1V,单片机AD口资源得不到充分利用,检测误差会很大,所以我们要把这个电压进行放大。
能不能增大采样电阻呢?显然是不行的,因为增大采样电阻会增加电路损耗。比如增加采样电阻为1Ω,那么当电流为2A的时候,电阻上消耗的功率为P=I2*R=2*2*1=4W。这样的损耗是不允许的。所以我们只能加放大器来对这个小电压信号进行放大。图(2)是一个电流采样电路,R100为电流采样电阻,阻值0.05欧姆。该电路放大倍数为N=120K/5.1K=23.5倍。电路中使R29=R30,R24=R35,放大倍数即为N=R24/R29=R30/R35。具体原理作者将在后续文章为您分解。
图(2)电流采样
如果文章对你有帮助,欢迎关注作者,后面作者将为你推送更有价值的文章,谢谢!图(3)是作者做的电流电压自动excel自动计算表格,如小伙伴需要,请关注作者并在评论区留言即可,作者会把地址发给你。
图(3)excel计算表格
单片机IIC通讯实例讲解
IIC通讯在单片机开发中是比较常见的一种通讯协议,也有很多网友对其进行了详细分析,但是作者发现网友大多是对IIC进行理论上的讲解,很少有具体分析通讯内容,现在作者将以数字电位器(CAT5140)为实例为你讲解单片机如何通过IIC进行通讯。(数字电位器可以理解位一个滑动变阻器,RH为滑动变阻器上端,RL为滑动变阻器下端,RW为滑动端)。

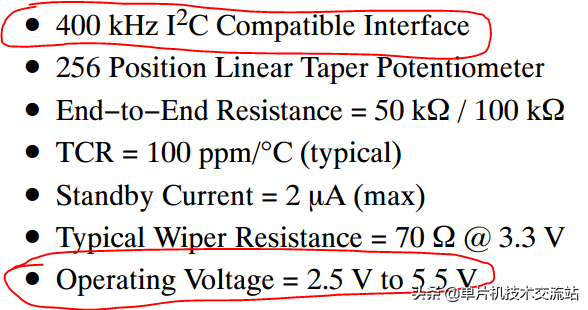

第一步我们当然要读CAT5140的数据手册,对于IIC通讯的器件,我们重点关注如下信息:首先,自然是要看器件支持的通讯速度以及VCC电压范围,如图(1)我们就可以知道CAT5140最大支持400KHz的通讯速率,供电范围在2.5-5.5V。
图(1)器件资料1
然后我们就要获取器件地址了,如图(2)我们就可以知道器件地址为0x50+读写位。
图(2)器件地址
获取器件地址后,我们便要根据器件的脚位描述来画线路图了,图(3)为器件脚位描述。
图(3)器件脚位描述

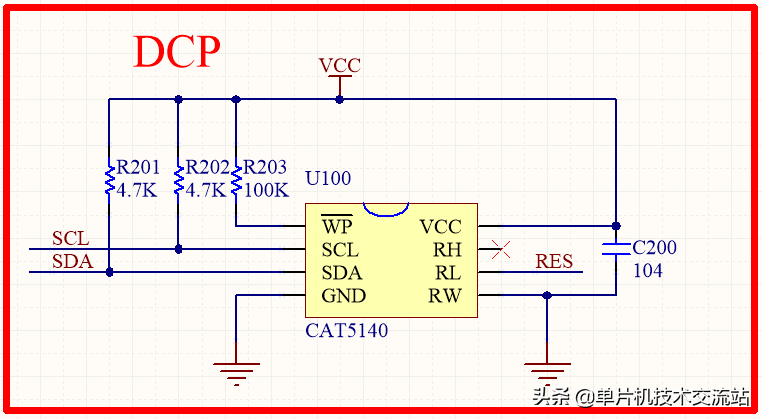

根据描述,可以得出如下线路图,SCL和SDA接单片机IIC通讯口即可。
图(4)器件连接图
画出线路图后,我们就要进行最后一步了,那就是驱动该器件。下面我们来看往CAT5140的寄存器地址(0x00)写数据的操作过程。可以看出整个过程复位9个步骤(有些器件是直接给时序图)。
可以大致描述为:开始信号-写器件地址(0x50)-从机应答-写寄存器地址(0x00)-从机应答-写数据(0x1a)-从机应答-如需要重复写数据则重复6和7两个步骤即可-主机发送停止信号。
按照这个步骤我们就可以实现器件的驱动,如果出现问题,我们可以通过示波器或者逻辑分析仪抓取信号波形,如下图,只要逐步对比,就可以看出是哪个步骤出错了。
图(5)时序图
通过分析SDA和SCL的波形,与数据手册给出的步骤吻合,所以这个器件我们驱动成功。如有些器件给出的是时序图,那我们就直接对比时序图就好。
如文章对你有帮助,欢迎关注作者,后面作者将为你推送更有价值的文章!如大家如有疑问,请把问题发到评论区,我们一起讨论。如各位路过的大佬有更好的方法,欢迎发到评论区分享给大家,谢谢~~
//附上参考程序
//addr 器件地址
//RegAddr 寄存器地址
//dat 写入寄存器的数据
void IIC_SendOneByte(u8 addr,u8 RegAddr,u8 dat)
{
u8 i = 0;
IIC_Init();
IIC_Start();
for(i=0;i<8;i++)
{
if(addr & 0x80)
SDA = 1;
else
SDA = 0;
NOP(2);
SCL = 1;
NOP(4);
SCL = 0;
addr <<= 1;
}
IIC_WateACK(); //等待从机应答
NOP(8);
for(i=0;i<8;i++)
{
if(RegAddr & 0x80)
SDA = 1;
else
SDA = 0;
NOP(2);
SCL = 1;
NOP(8);
SCL = 0;
RegAddr <<= 1;
}
IIC_WateACK(); //等待从机应答
NOP(16);
SCL = 0;
NOP(16);
//SDAM = 0;
for(i=0;i<8;i++)
{
if(dat & 0x80)
SDA = 1;
else
SDA = 0;
NOP(4);
SCL = 1;
NOP(8);
SCL = 0;
NOP(4);
dat <<= 1;
}
IIC_WateACK();//等待从机应答
IIC_Stop(); //主机发送停止信号
}
