原创DIY：自制简单实用的C51单片机开发板

业余学习单片机好几年了，一直也没什么大的进展，全凭兴趣吧，开始学时也不知道要买什么样的开发板，花了560RMB从某网站买了块开发板，收到后就有点后悔了，主要是没有学习教程，配送的例程还是汇编的。汗...... 后来，后来索性300元买掉了。

后来找到郭天祥老师的教程，发现那开发板很多都配不上，都需要自己改IO口，再回来又看到杜洋的面包板入门单片机觉得还不错，就用面包板插零件学习了一段时间，中途又玩了一段Arduino，后来觉得其不如51来的直接，就放下回到51上，一路来也做了些作品，大多是仿制的，如：摇摇棒，心形花样灯，数码管时钟，1604电子钟等，有些好久了都没拍照.....。

说了这么多有点跑题了，由于面包板每次都要插装零件，硬件电路熟悉后，觉得有点费时费工，最近有时间就焊了大小3块单片机开发板，附上板子原理图及手焊板子拍照，还请多多指点。

板子主要有以下功能：

1，4x4矩阵按键+4个独立按键；

2，4位数码显示；

3，8x8点阵屏；

4，步进电机电路；

5，时钟电路DS1302;

6，温度模块电路；

7，I2C,EEPROM电路；

8，红外电路；

9，继电器电路；

10，无源蜂鸣器；

11，74HC595串入并出电路；

12，兼容IAP15W4K58S4,STC12C5A60S2,STC12C2052AD,STC15F104E系列单片机等

13，38个IO口全部装上红绿LED方便监控IO口状态。增加，装上IAP15W4K58S4可直接实现仿真功能。14，支持1602液晶

........

其它的还可以再加上去

一口气做了大大小小三块：

数码管时钟，三个按键调时：

外接UART串口屏：

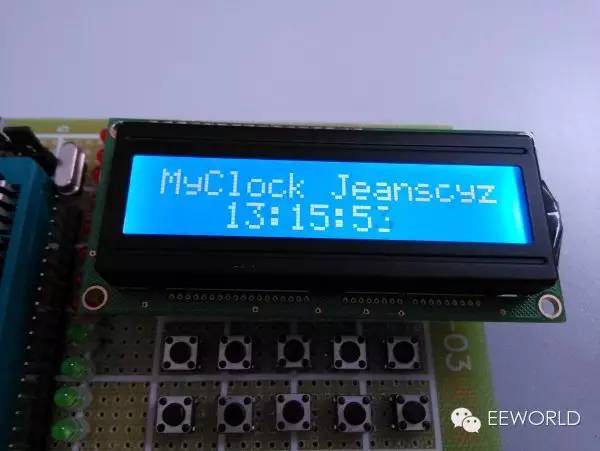

1602液晶屏时钟，三个按键调时：

1602液晶屏时钟，三个按键调时：

另一块板子的 数码管时钟，三个按键调时：

另一块板子的 1602时钟，三个按键调时：

点阵屏：

步进电机：

板子反面到处是飞线：

还是飞线：

最后传上原理图：

原理图-12C5A60S2

原理图IAP15W4K58S4

欢迎微博@EEWORLD

如果你也写过此类原创干货请关注微信公众号：EEWORLD（电子工程世界）回复“投稿”，一经入选，我们将帮你登上头条！

与更多行业内网友进行交流请登陆EEWORLD论坛。
