什么是单片机ad转换，单片机ad转换处理方法

1、什么是AD转换

A是模拟信号的意思，D是数字信号的意思，AD转换就是模数转换，顾名思义，就是把模拟信号转换成数字信号，例如把电压值转化为数字信号。

2、为什么要AD转换

单片机（以及其他处理器）只能处理数字信号，当单片机想要获取电路上某一点的电压值时，就得用到AD转换了，如果你直接把单片机的引脚接到电路这个点上，单片机只知道这个点的电压是低电平还是高电平，又怎么能得到他的电压值呢？例如数字式的万用表，它测量电压时，先有一个AD转换电路，把电压值转换成一个数值，然后把这个值送个单片机（当然万用表里的用的处理芯片不是单片机），单片机经过计算处理后，再把这电压值显示到显示到屏幕上。不过现在有一些比较强的单片机，其内部已经集成了AD转换器，不需要你再外接AD转换芯片。

3、8位16位的ad转换芯片是什么意思

8位，16位就代表了AD转换芯片的转换分辨率，数字越大，分辨率越高，同时也反映了它的精度，数字越大，精度相对也越高。8位算是最低了，有些单片机里集成的AD转换器一般是10位的。12位和16位的芯片价格就比较贵了。

4、分辨率

举个简单的例子，8位芯片只能转换最小到0.01V的电压，而12位的芯片却能转换最小到0.001V的电压，如果一个电压为3.359V，8位芯片转出来后的数值是3.35V，12位芯片转换出来后是3.359V，精度比8位就高一个档次了。（注：这里数值不是正确的数值，举例用，切勿实际使用）

5、采样

采样是AD转换的速度性能指标，通俗的说就是每秒里能采样多少次，采样次数越高芯片性能越好。如果对采样不理解，也可以用另一种方式理解，就是一个AD转换芯把电压值转换成数字值这个过程所需要的时间，时间越短越好。

6、精度

精度是AD芯片的一个重要参数，表示采集到的数据和真实值之间的相差的程度。例如单片机转换出来的结果是0.3V，而实际可能是0.31V，这样就相差了0.01V。这种误差是不可避免无法消除的。这和在第3点中提到的位数有关，位数越高，这样的误差越小。

单片机内集成的A/D转换，一般都有相应的特殊功能寄存器来设置A/D的使能标志，参考电压，转换频率，通道选择，A/D输入口的属性（模拟量输入还是普通的I/O口），启动，停止控制等。有了这些寄存器，使得我们控制单片机的模拟量采集变得非常方便。

A/D转换的基本原理是：将参考电平按最大的转换值量化，再利用输入模拟电平与参考电平的比例来求得输入电平的测量值（V测=V参*（AD量化值/AD转换的最大值））。有些MCU A/D转换的参考电平可以选择由一个外部引脚输入，这样使得用户可以对A/D转换进行更好的控制。值得注意的一点就是A/D转换的输入电平必须比参考电平低或相等，不然测试的结果就会有很大的偏差。

下面以参考电平为5V，转换的精度为8位为例来说明如何取得实际的测量值是多少。如果AD量化值为128，则V测= 5*128/256=2.5V。因为V测=V参*（AD量化值/AD转换的最大值）=AD量化值*（V参/AD转换的最大值），而针对具体的硬件电路，“V参/AD转化的最大值”是一个固定的系数。而这个系数，就相当于测试的精度了。对于10位的A/D，5V的参考电压的测试精度约5毫伏，而用2.048伏的参考电压，精度就可以达到2毫伏。当然测试的电压范围相应的也减小了。我曾经就用这种减小测量范围来提高精度，使用PIC16F76做A/D测量，使得正负误差不超过5毫伏的高精度测试电源。当误差超过5毫伏时，电路发出报警声，提示操作员，重新调解电压到规定范围内。

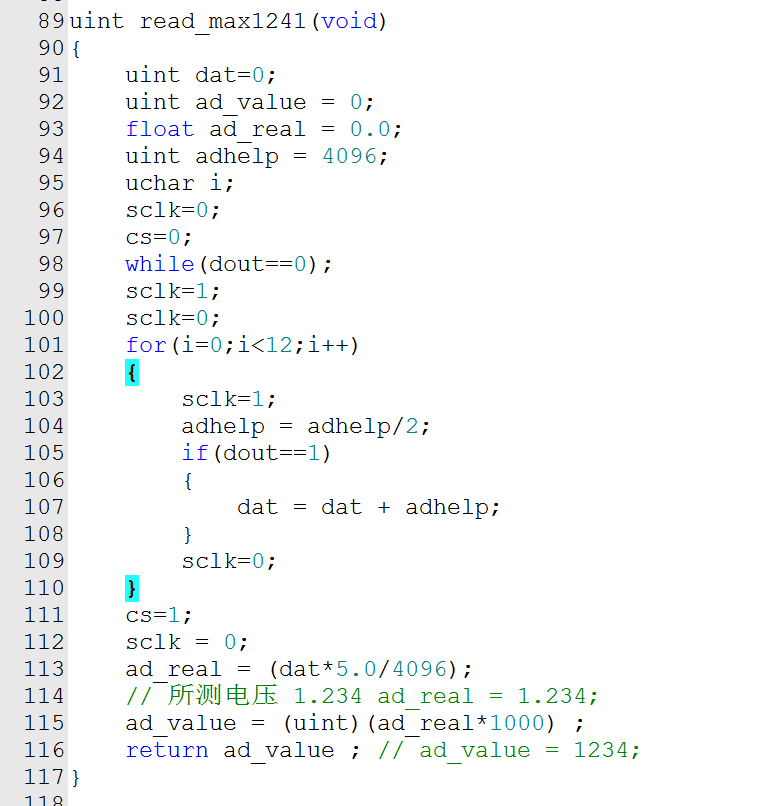

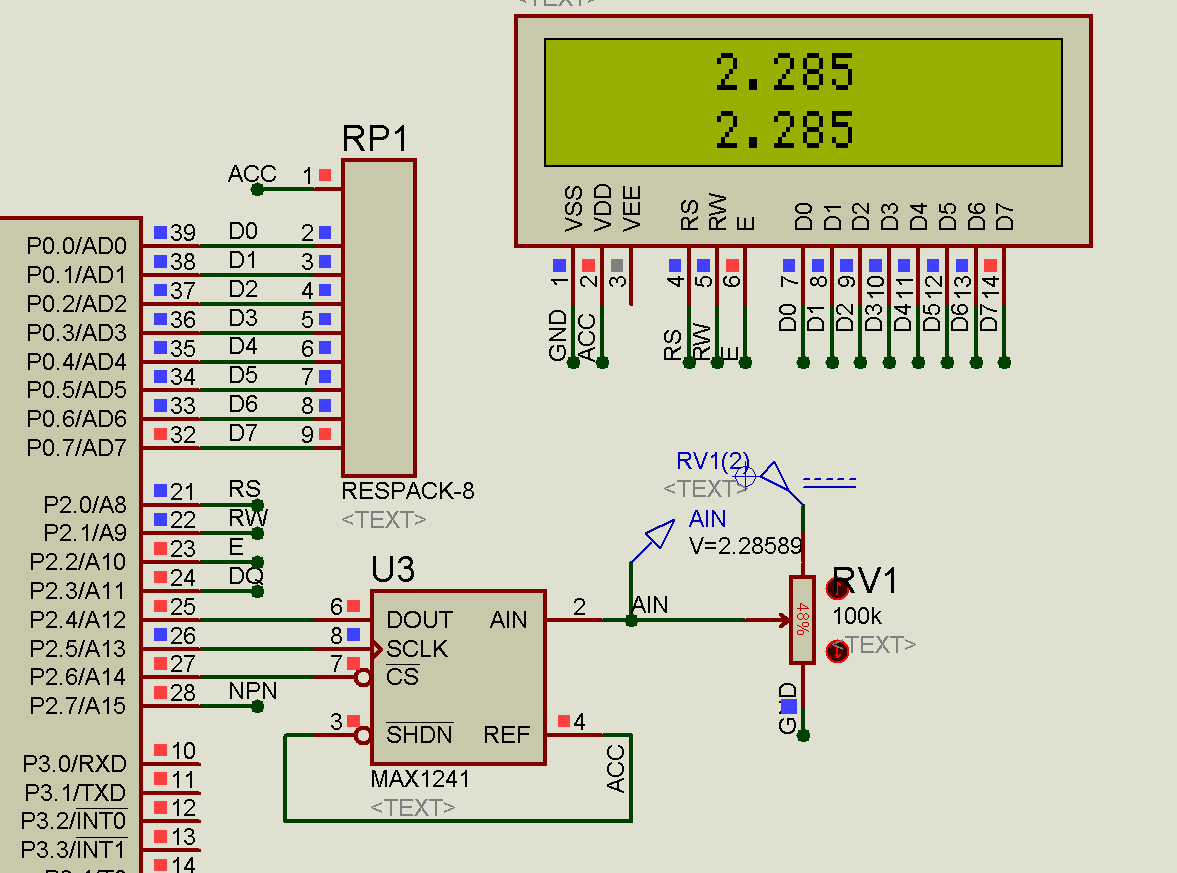

然而，即使使用同样一款MCU，不同的软硬件设计者，使得A/D转换的效果相差也甚远。主要是很多新手在处理上有些不当，不是直接把一次转换后的结果拿来处理并做相应的显示，就是对参考电平不做处理。所以使得显示效果老是变化不定，给人一种不稳定的感觉。

针对参考电平设在单片机内部的MCU，主要是要对A/D的量化值做数字滤波处理，比如多次间隔采样，再求平均等。而针对参考电压可以从外部输入脚引入的，最好单独设置一组高稳定度的参考电压，如TL431等。这样，即使MCU的主电源有些波动也不会导致A/D转换值的漂移。其实在没有高精度参考电压的情况下，或者A/D量化值很不稳定的情况下，

我们依然可以通过软件的方法将与A/D转换有关的显示或其他的驱动做得非常稳定。这就要看程序员的设计经验了。
