「硬件小百科」单片机并行口结构分析

输出结构

<并行口结构图>

先看P1口的一位的结构示意图（只画出了输出部份）：从图中能看出，开关的打开和合上代表了管脚输出的高和低，如果开关合上了，则管脚输出就是低，如果开关打开了，则输出高电平，这个开关是由一根线来控制的，这根数据总线是出自于CPU，让我们回想一下，数据总线是一根大家公用的线，很多的器件和它连在一起，在不一样的时候，不一样的器件当然需要不一样的信号，如某一时刻我们让这个管脚输出高电平，并要求保持若干时间，在这段时间里，计算机当然在忙个不停，在与其它器件进行联络，这根控制线上的电平未必能保持原来的值不变，输出就会发生变化了。怎么解决这个问题呢？

存储器中是能存放电荷的，我们不妨也加一个小的存储器的单元，并在它的前面加一个开关，要让这一位输出时，就把开关打开，信号就进入存储器的单元，然后马上关闭开关，这样这一位的状态就被保存下来，直到下一次命令让它把开关再打开为止。这样就能使这一位的状态与别的器件无关了，这么一个小单元，我们给它一个很形象的名字，称之为“锁存器”。

输入结构

除了输出之外，还有两根线，一根从外部管脚接入，另一根从锁存器的输出接出，分别标明读管脚和读锁存器。这两根线是用于从外部接收信号的，为什么要两根呢？原来，在51单片机中输入有两种方式，分别称为‘读管脚’和‘读锁存器’，第一种方式是将管脚作为输入，那是真正地从外部管脚读进输入的值，第二种方式是该管脚处于输出状态时，有时需要改变这一位的状态，则并不需要真正地读管脚状态，而只是读入锁存器的状态，然后作某种变换后再输出。

请注意输入结构图，如果将这一根引线作为输入口使用，我们并不能保证在任何时刻都能得到正确的结果。参考输入示意图。接在外部的开关如果打开，则应当是输入1，而如果闭合开关，则输入0，但是，如果单片机内部的开关是闭合的，那么不管外部的开关是开还是闭，单片机接受到的数据都是0。可见，要让这一端口作为输入使用，要先做一个‘准备工作’，就是先让内部的开关断开，也就是让端口输出‘1’才行。正因为要先做这么一个准备工作，所以我们称之为“准双向I/O口”。

以上是P1口的一位的结构，P1口其它各位的结构与之相同，而其它三个口：P0、P2、P3则除入作为输入输出口之外还有其它用途，所以结构要稍复杂一些，但其用于输入、输出的结构是相同的。看图示。对我们来说，这些附加的功能不必由我们来控制，所以我们就不去关心它了。

以上所有信息仅作为学习交流使用，不作为任何学习和商业标准。若您对文中任何信息有异议，欢迎随时提出，谢谢！

关于云创硬见

云创硬见是国内最具特色的电子工程师社区，融合了行业资讯、社群互动、培训学习、活动交流、设计与制造分包等服务，以开放式硬件创新技术交流和培训服务为核心，连接了超过30万工程师和产业链上下游企业，聚焦电子行业的科技创新，聚合最值得关注的产业链资源， 致力于为百万工程师和创新创业型企业打造一站式公共设计与制造服务平台。

单片机系列第六讲 单片机并行口结构

上两次我们做过两个实验，都是让P1.0这个管脚使灯亮，我们能设想：既然P1.0能让灯亮，那么其它的管脚可不能呢？看一下图1，它是8031单片机管脚的说明，在P1.0旁边有P1.1，P1.2….P1.7，它们是否都能让灯亮呢？除了以P1开头的外，还有以P0，P2，P3开头的，数一下，一共是32个管脚，前面我们以学过7个管脚，加上这32个这39个了。它们都以P字开头，只是后面的数字不一样，它们是否有什么联系呢？它们能不能都让灯亮呢？在我们的实验板上，除了P10之外，还有P11 -> P17都与LED相连，下面让我们来做一个实验，程序如下：

MAIN: MOV P1,#0FFH

LCALL DELAY

MOV P1,#00H

LCALL DELAY

LJMP MAIN

DELAY：MOV R7,#250

D1： MOV R6,#250

D2： DJNZ R6,D2

DJNZ R7,D1

RET

END

将这段程序烧写到单片机中，结果如何？通电以后我们能看到8只LED全部在闪动。因此，P10->P17是全部能点亮灯的。事实上，凡以P开头的这32个管脚都是能点亮灯的，也就是说：这32个管脚都能作为输出使用，如果不用来点亮LED，能用来控制继电器，能用来控制其它的执行机构。

程序分析：这段程序和前面做过的程序比较，只有两处不一样：第一句：原来是SETB P1.0，现在改为MOV P1,#0FFH，第三句：原来是CLR P1.0，现在改为MOV P1.0,#00H。从中能看出，P1是P1.0->P1.7的全体的代表，一个P1就表示了所有的这八个管脚了。当然用的指令也不一样了，是用MOV指令。为什么用这条指令？看图2，我们把P1作为一个整体，就把它当作是一个存储器的单元，对一个单元送进一个数能用MOV指令。

二、第四个实验

除了能作为输出外，这32个管脚还能做什么呢？下面再来做一个单片机实验，源程序如下：

MAIN: MOV P3，#0FFH

LOOP: MOV A，P3

MOV P1，A

LJMP LOOP

先看一下这个实验的结果：所有灯全部不亮，然后我按下一个按钮，第（1）个灯亮了，再按下另一个按钮，第（2）个灯亮了，松开按钮灯就灭了。从这个实验现象结合电路来分析一下程序。

从硬件电路的连线能看出，有四个按钮被接入到P3口的P32，P33，P34，P35。第一条指令的用途我们能猜到：使P3口全部为高电平。第二条指令是MOV A，P3，其中 MOV已经知道，是送数的意思，这条指令的意思就是将P3口的数送到A中去，我们能把A当成是一个中间单元（看图3），第三句话是将A中的数又送到P1口去，第四句话是循环，就是持续地重复这个过程，这我们已见过。当我们按下第一个按钮时，第（3）只灯亮了，所以P12口应当输出是低电平，为什么P12口会输出低电平呢？我们看一下有什么被送到了P1口，只有从P3口进来的数送到A，又被送到了P1口，所以，肯定是P3口进来的数使得P12位输出电平的。P3口的P32位的按钮被按下，使得P32位的电平为低，通过程序，又使P12口输出低电平，所以P3口起来了一个输入的作用。验证：按第二、三、四个按钮，同时按下2个、3个、4个按钮都能得到同样的结论，所以P3口确实起到了输入作用，这样，我们能看到，以P字开头的管脚，不仅能用作输出，还能用作输入，其它的管脚是否能呢？是的，都能。这32个管脚就称之为并行口，下面我们就对并行口的结构作一个分析，看一下它是怎样实现输入和输出的。

并行口结构分析：

1、输出结构

<并行口结构图>

先看P1口的一位的结构示意图（只画出了输出部份）：从图中能看出，开关的打开和合上代表了管脚输出的高和低，如果开关合上了，则管脚输出就是低，如果开关打开了，则输出高电平，这个开关是由一根线来控制的，这根数据总线是出自于CPU，让我们回想一下，数据总线是一根大家公用的线，很多的器件和它连在一起，在不一样的时候，不一样的器件当然需要不一样的信号，如某一时刻我们让这个管脚输出高电平，并要求保持若干时间，在这段时间里，计算机当然在忙个不停，在与其它器件进行联络，这根控制线上的电平未必能保持原来的值不变，输出就会发生变化了。怎么解决这个问题呢？我们在存储器一节中学过，存储器中是能存放电荷的，我们不妨也加一个小的存储器的单元，并在它的前面加一个开关，要让这一位输出时，就把开关打开，信号就进入存储器的单元，然后马上关闭开关，这样这一位的状态就被保存下来，直到下一次命令让它把开关再打开为止。这样就能使这一位的状态与别的器件无关了，这么一个小单元，我们给它一个很形象的名字，称之为“锁存器”。

2、输入结构

这是并行口的一位的输出结构示意图，再看，除了输出之外，还有两根线，一根从外部管脚接入，另一根从锁存器的输出接出，分别标明读管脚和读锁存器。这两根线是用于从外部接收信号的，为什么要两根呢？原来，在51单片机中输入有两种方式，分别称为‘读管脚’和‘读锁存器’，第一种方式是将管脚作为输入，那是真正地从外部管脚读进输入的值，第二种方式是该管脚处于输出状态时，有时需要改变这一位的状态，则并不需要真正地读管脚状态，而只是读入锁存器的状态，然后作某种变换后再输出。

请注意输入结构图，如果将这一根引线作为输入口使用，我们并不能保证在任何时刻都能得到正确的结果（为什么？）参考图2输入示意图。接在外部的开关如果打开，则应当是输入1，而如果闭合开关，则输入0，但是，如果单片机内部的开关是闭合的，那么不管外部的开关是开还是闭，单片机接受到的数据都是0。可见，要让这一端口作为输入使用，要先做一个‘准备工作’，就是先让内部的开关断开，也就是让端口输出‘1’才行。正因为要先做这么一个准备工作，所以我们称之为“准双向I/O口”。

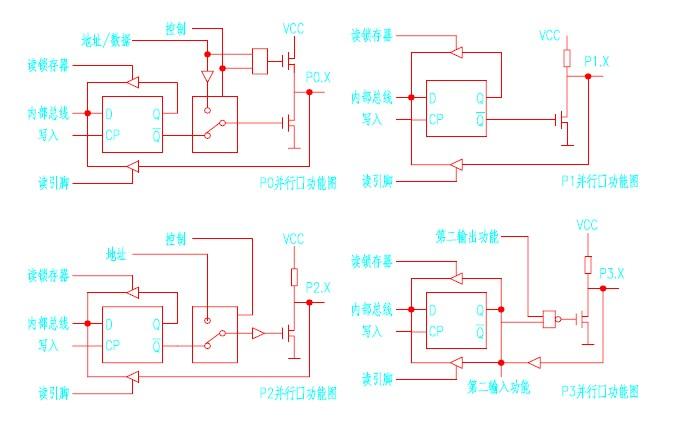

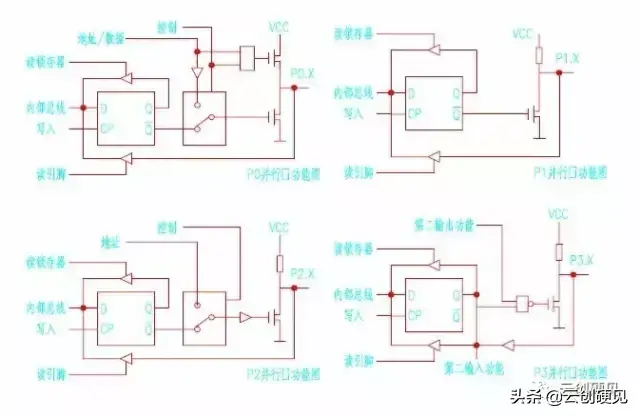

以上是P1口的一位的结构，P1口其它各位的结构与之相同，而其它三个口：P0、P2、P3则除入作为输入输出口之外还有其它用途，所以结构要稍复杂一些，但其用于输入、输出的结构是相同的。看图（）。对我们来说，这些附加的功能不必由我们来控制，所以我们就不去关心它了。
