51单片机学习29-DAC0832

仿真图：用的是我自己做的一个51单片机开发板 图纸比较大，截图可能看不清，需要的话可以私信联系我。

DAC0832实现 数字量转换成模拟量

DAC0832工作方式，根据对DAC0832的数据锁存器和DAC寄存器的不同的控制方式，DAC0832有三种工作方式：直通方式、单缓冲方式和双缓冲方式。

1、单缓冲方式。单缓冲方式是控制输入寄存器和DAC寄存器同时接收资料，或者只用输入寄存器而把DAC寄存器接成直通方式。此方式适用只有一路模拟量输出或几路模拟量异步输出的情形。

2、双缓冲方式。双缓冲方式是先使输入寄存器接收资料，再控制输入寄存器的输出资料到DAC寄存器，即分两次锁存输入资料。此方式适用于多个D/A转换同步输出的情节。

3、直通方式。直通方式是资料不经两级锁存器锁存，即 CS*，XFER* ，WR1* ，WR2* 均接地，ILE接高电平。此方式适用于连续反馈控制线路和不带微机的控制系统，不过在使用时，必须通过另加I/O接口与CPU连接，以匹配CPU与D/A转换。

我们这个程序采用的是直通方式

程序：

源代码：

#include<reg52.h>

#define uint unsigned int

#define uchar unsigned char

sbit DACS=P3^2;

sbit DAWR=P3^4;

sbit leden=P1^6;

sbit dzen=P2^0;

void delay_ms(uint z)

{

uint x,

uchar y;

for(x=z;x>0;x--)

for(y=115;y>0;y--);

}

void main()

{

uchar i;

DACS=0; //直通方式

DAWR=0; //直通方式

leden=0; //关闭锁存器

dzen=0; //关闭锁存器

while(1)

{

P0=i;

delay_ms(2);

i++;

}

}

仿真结果：

DA转换器DAC0832的应用

单片机应用技术课程报告

实验名称

D/A转换器DAC0832的应用

实验时间

2020年6月 30 日

学生姓名

实验地点

钉钉群线上

同组人员

专业班级

1、实验目的

(1)了解D/A转换与单片机的接口方法；

(2)了解D/A转换芯片DAC0832的性能及编程方法

(3)掌握D/A转换的程序设计方法。

2、任务设计要求

（1）掌握实验原理，读懂实验线路图，了解所用到的元器件特性。

（2）会绘制电路原理图，会连接电路原理图。

（3）将编制的锯齿波、方波程序运行，用示波器观察波形。

使用STC89C51单片机、DAC0832芯片，设计一个波形发生器，能产生正弦波、方波、三角波、锯齿波，梯形波，要求通过编程实现不同波型的产生，通过按键实现不同波形输出的切换。

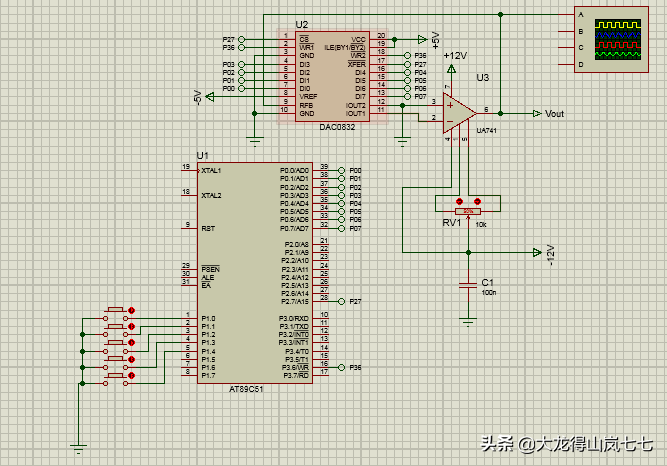

3、总体设计方案

5、软件程序设计

#include<absacc.h>

#include<reg51.h>

#define DAC0832 XBYTE[0x7fff]

sbit k1=P1^0;

sbit k2=P1^1;

sbit k3=P1^2;

sbit k4=P1^3;

sbit k5=P1^4;

int flag1=0;

int flag2=0;

int flag3=0;

int flag4=0;

int flag5=0;

unsigned char code zhengxian[256]=

{0x80,0x83,0x86,0x89,0x8c,0x8f,0x92,0x95,0x98,0x9c,0x9f,0xa2,0xa5,

0xa8,0xab,0xae,0xb0,0xb3,0xb6,0xb9,0xbc,0xbf,0xc1,0xc4,0xc7,0xc9,

0xcc,0xce,0xd1,0xd3,0xd5,0xd8,0xda,0xdc,0xde,0xe0,0xe2,0xe4,0xe6,

0xe8,0xea,0xec,0xed,0xef,0xf0,0xf2,0xf3,0xf4,0xf6,0xf7,0xf8,0xf9,

0xfa,0xfb,0xfc,0xfc,0xfd,0xfe,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,

0xff,0xff,0xff,0xff,0xff,0xfe,0xfe,0xfd,0xfc,0xfc,0xfb,0xfa,0xf9,

0xf8,0xf7,0xf6,0xf4,0xf3,0xf2,0xf0,0xef,0xed,0xec,0xea,0xe8,0xe6,

0xe4,0xe2,0xe0,0xde,0xdc,0xda,0xd8,0xd6,0xd3,0xd1,0xce,0xcc,0xc9,

0xc7,0xc4,0xc1,0xbf,0xbc,0xb9,0xb6,0xb4,0xb1,0xae,0xab,0xa8,0xa5,

0xa2,0x9f,0x9c,0x99,0x96,0x92,0x8f,0x8c,0x89,0x86,0x83,0x80,0x7d,

0x7a,0x76,0x73,0x70,0x6d,0x6a,0x67,0x64,0x61,0x5e,0x5b,0x58,0x55,

0x52,0x4f,0x4c,0x49,0x46,0x43,0x41,0x3e,0x3b,0x39,0x36,0x33,0x31,

0x2e,0x2c,0x2a,0x27,0x25,0x23,0x21,0x1f,0x1d,0x1b,0x19,0x17,0x15,

0x14,0x12,0x10,0x0f,0x0d,0x0c,0x0b,0x09,0x08,0x07,0x06,0x05,0x04,

0x03,0x03,0x02,0x01,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,

0x00,0x00,0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x05,0x06,0x07,0x08,

0x09,0x0a,0x0c,0x0d,0x0e,0x10,0x12,0x13,0x15,0x17,0x18,0x1a,0x1c,

0x1e,0x20,0x23,0x25,0x27,0x29,0x2c,0x2e,0x30,0x33,0x35,0x38,0x3b,

0x3d,0x40,0x43,0x46,0x48,0x4b,0x4e,0x51,0x54,0x57,0x5a,0x5d,0x60,

0x63,0x66,0x69,0x6c,0x6f,0x73,0x76,0x79,0x7c};

void delay()//延时程序

{

int i;

for(i=0;i<1000;i++);

}

void panduan (void)//函数panduan用于扫描按键状态判断输出波形

{

if (k1==0){//按键消抖

delay();

if (k1==0)//通过赋值flag选择波形

flag1=1;

flag2=0;

flag3=0;

flag4=0;

flag5=0;}

if(k2==0){

delay();

if (k2==0)

flag1=0;

flag2=1;

flag3=0;

flag4=0;

flag5=0;

}

if (k3==0){

//补充程序

flag1=0;

flag2=0;

flag3=1;

flag4=0;

flag5=0;

}

if (k4==0){

delay();

if (k4==0)

flag1=0;

flag2=0;

flag3=0;

flag4=1;

flag5=0;

}

if (k5==0){

delay();

if(k5==0)

flag1=0;

flag2=0;

flag3=0;

flag4=0;

flag5=1;

}

}

void boxing (void)//函数boxing用于产生选择好的波形

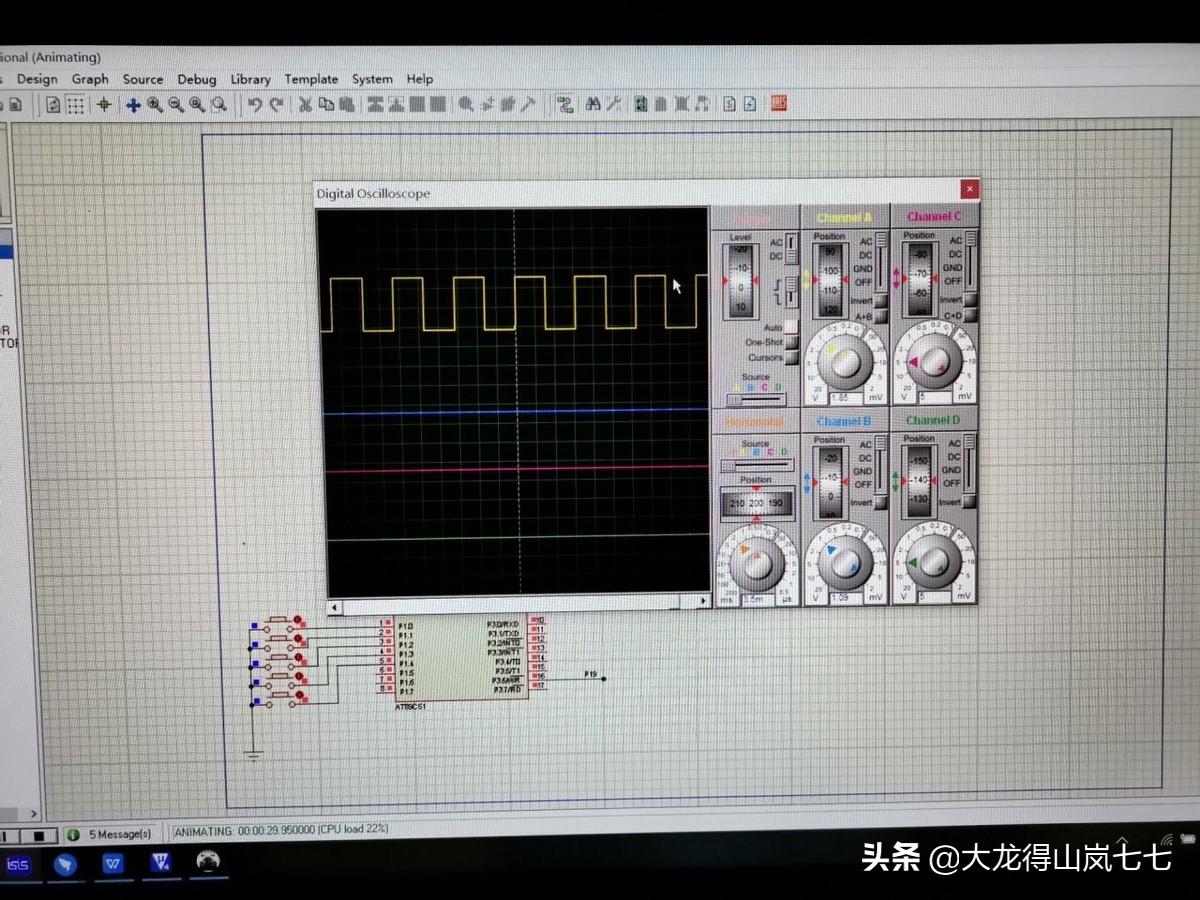

{if (flag1==1)//产生方波

{DAC0832=0x00;

delay();

DAC0832=0xff;

delay();

}

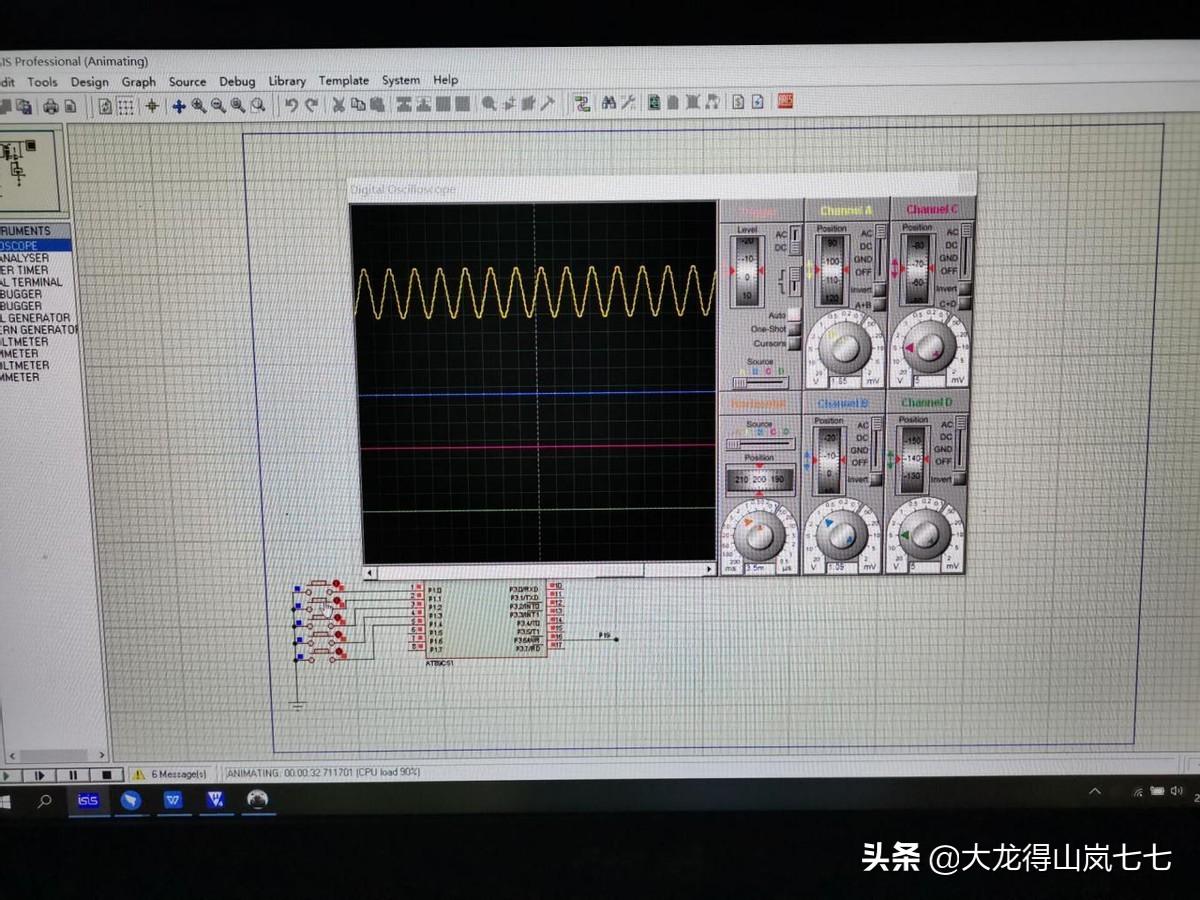

else if (flag2==1)//产生正弦波

{

//补充程序

int i;

for(i=0;i<256;i++)

{

DAC0832=zhengxian[i];

}

}

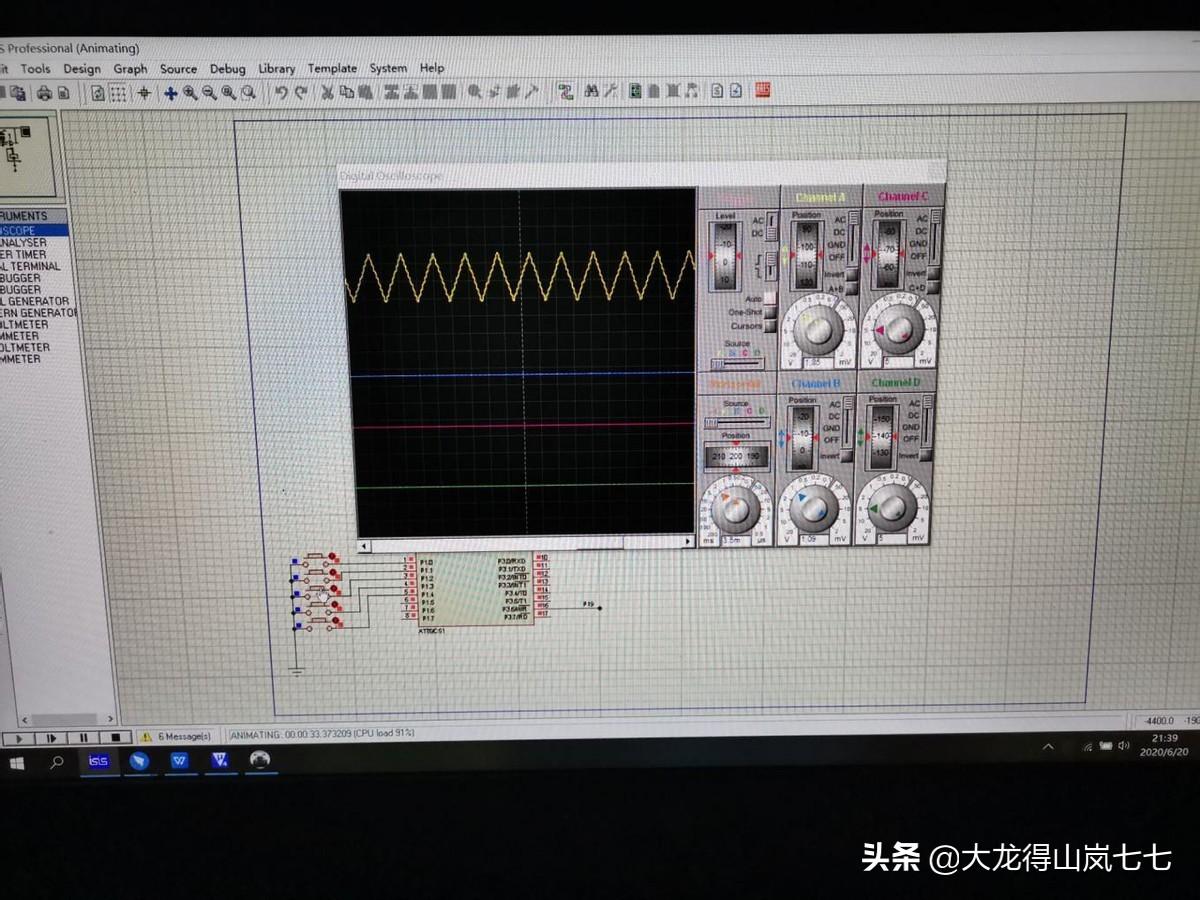

else if (flag3==1)//三角波

{

//补充程序

int i;

for(i=0;i<255;i++)

DAC0832=i;

for(i=255;i>0;i--)

DAC0832=i;

}

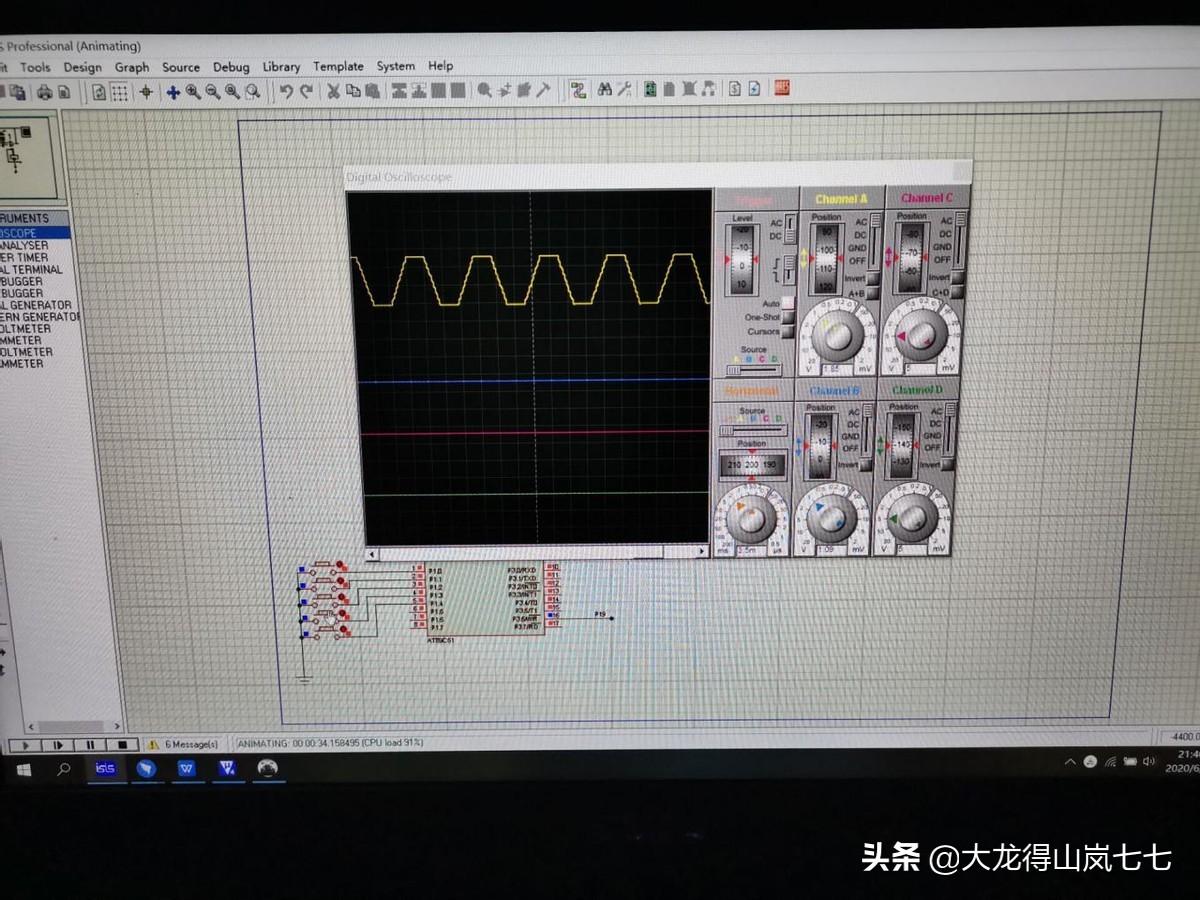

else if (flag4==1)//梯形波

{

//补充程序

int i;

for(i=0;i<255;i++)

DAC0832=0;

for(i=0;i<255;i++)

DAC0832=i;

for(i=255;i>0;i--)

DAC0832=0XFF;

for(i=255;i>0;i--)

DAC0832=i;

}

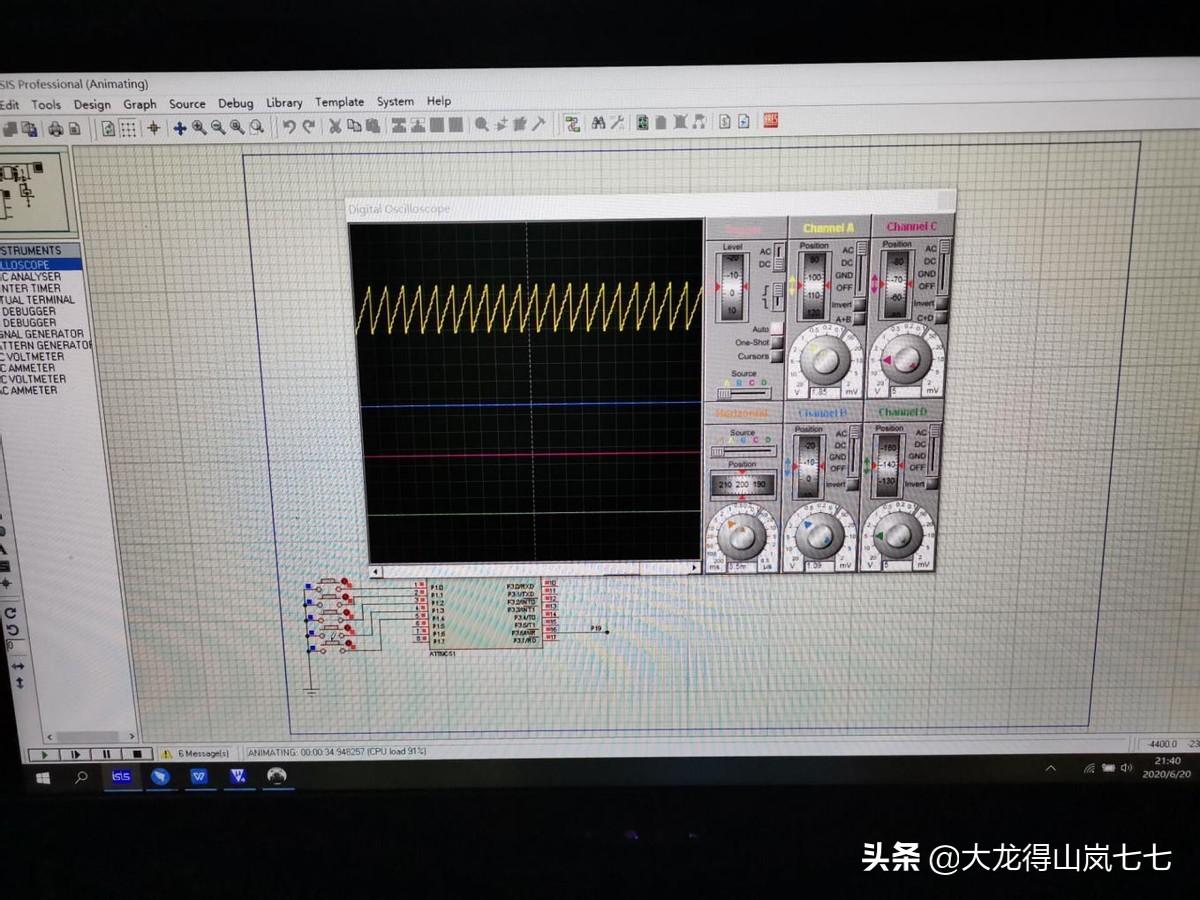

else if (flag5==1)//锯齿波

{

//补充程序

int i;

for(i=0;i<255;i++)

DAC0832=i;

}

}

void main(){//主函数

P1=0xFF;

while(1)

{panduan();

boxing();

}

}

7、项目总结

D/A转换器的转换精度与D/A转换器的集成芯片的结构和接口电路配置有关。如果不考虑其他D/A转换误差时，D/A的转换精度就是分辨率的大小，因此要获得高精度的D/A转换结果，首先要保证选择有足够分辨率的D/A转换器。同时D/A转换精度还与外接电路的配置有关，当外部电路器件或电源误差较大时，会造成较大的D/A转换误差，当这些误差超过一定程度时，D/A转换就产生错误。

在D/A转换过程中，影响转换精度的主要因素有失调误差、增益误差、非线性误差和微分非线性误差。

通过本实验，熟悉了DAC0832数模转换器的特性和接口方法，掌握D/A输出程序的设计和调试方法。提高了动手能力，加深了对知识的理解。

8、项目设计报告成绩

指导教师签字：

年 月 日
