51单片机复位后的状态

单片机的复位操作使单片机进入初始化状态，其中包括使程序计数器PC=0000H，这表明程序从0000H地址单元开始执行。单片机冷启动后，片内RAM为随机值，运行中的复位操作不改变片内RAM区中的内容，21个特殊功能寄存器复位后的状态为确定值，见下表。

值得指出的是，记住一些特殊功能寄存器复位后的主要状态，对于了解单片机的初态，减少应用程序中的韧始化部分是十分必要的。

说明：表中符号*为随机状态;

A=00H，表明累加器已被清零;

PSW=00H，表明选寄存器0组为工作寄存器组;

SP=07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中;

Po-P3=FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出;

IP=×××00000B，表明各个中断源处于低优先级;

IE=0××00000B，表明各个中断均被关断;

系统复位是任何微机系统执行的第一步，使整个控制芯片回到默认的硬件状态下。51单片机的复位是由RESET引脚来控制的，此引脚与高电平相接超过24个振荡周期后，51单片机即进入芯片内部复位状态，而且一直在此状态下等待，直到RESET引脚转为低电平后，才检查EA引脚是高电平或低电平，若为高电平则执行芯片内部的程序代码，若为低电平便会执行外部程序。

51单片机在系统复位时，将其内部的一些重要寄存器设置为特定的值，(在特殊寄存器介绍时再做详细说明)至于内部RAM内部的数据则不变。

单片机的复位电路分析

单片机的复位电路使单片机进入复位状态。通过复位操作可以完成单片机的初始化，也可使处于死机状态下的单片机程序重新开始运行。

单片机复位的原理

单片机复位的原理是，在时钟电路开始工作后，在单片机的RST复位引脚施加24个以上的时钟振荡脉冲的高电平，单片机便可以实现复位。当RST引脚从高电平跳变为低电平后，单片机便从0000H地址开始执行程序。

单片机的复位电路可以有上电复位、手动加上电复位、看门狗复位以及一些复杂的复位电路。在实际应用中，一般采用外部复位电路来进行单片机复位。此时，在RST引脚保持10ms以上的高电平即可保证单片机能够可靠地复位。

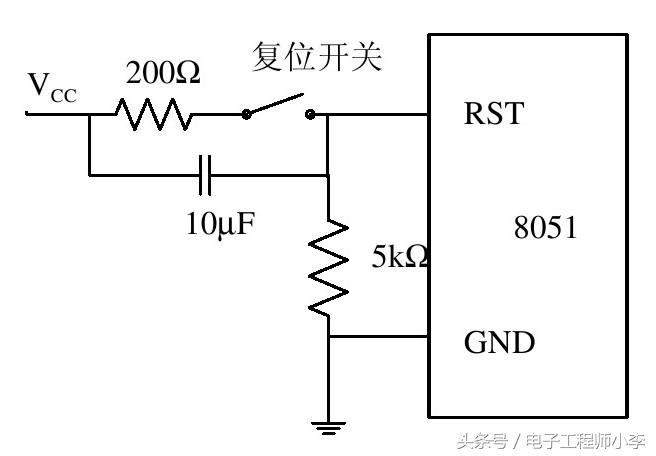

复位电路

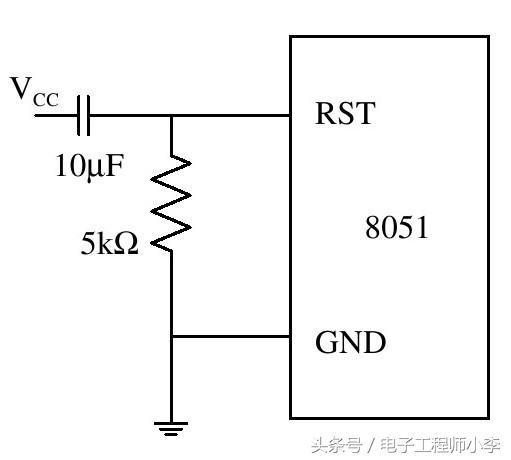

最典型的上电复位电路如图2.4所示，其基本原理是利用RC电路的充放电效应。当单片机上电的时候，复位电路通过电容加载RST引脚一个短暂的高电平信号，这个高电平信号随着电容的充电而逐渐降低，这个高电平持续的时间和RC电路的充放电时间有关。用户在使用时，需要选择合适的电容和电阻来使高电平的持续时间大于单片机的复位时间。
