绝对干货！三极管当做开关的导通方式

三极管是电子行业常用的元器件之一，他是一种电流型控制的器件，他有三种工作状态：截止区，放大区、饱和区。当三极管当做开关使用时，他工作在饱和区。下面简短讲解三极管作为开关使用的方法，只讲干货。

NPN型三极管

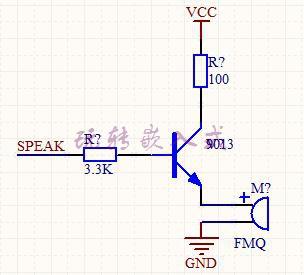

以驱动蜂鸣器为例，NPN驱动蜂鸣器的电路如下图所示：

单片机的输出口通过一个电阻接到基极，发射极接蜂鸣器的正极，集电极通过电阻接电源。当单片机的管脚SPEAK为高电平时，PN结发生正向偏置，三极管处于导通状态，蜂鸣器两个管脚得电，发声。

记住：NPN三极管的基极为高电平时三极管导通。

PNP型三极管

单片机的输出口通过一个电阻接到基极，集电极接蜂鸣器的正极，发射极通过电阻接电源。当单片机的管脚SPEAK为低电平时，PN结发生正向偏置，三极管处于导通状态，蜂鸣器两个管脚得电，发声。

记住：PNP三极管的基极为低电平时三极管导通。

今天的文章虽然很简单，但是却很实用，课本上一直比较理论的讲三极管却不提实用，希望本文章能帮到你。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。公众号：micropoint8

蚁哥和你一起玩ARDUINO（31三极管的常见用法：开关）

三极管两一个的常见的用法：开关（阀门）。三极管在电路中经常被用作开关来使用，比如：控制LED，控制蜂鸣器或者控制继电器；常用的原理图如下：

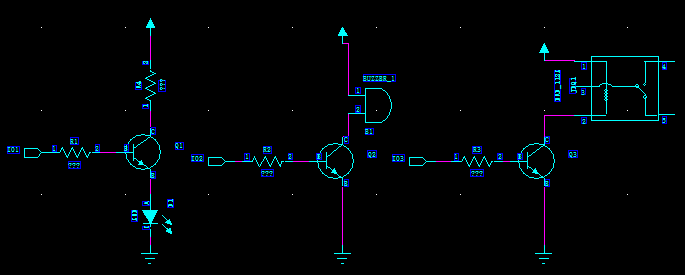

三极管控制LED、蜂鸣器和继电器的原理图

在这三个图中，三极管起到的作用就好像一个开关一样，或者说像个阀门一样；一旦IO端口设置为高电平，三极管就会导通；要注意三极管基极和IO之间一定要串联一个电阻，阻值1K左右，太大或者太小都会导致三极管不能正常工作。三极管导通之后，就会产生下面的结果： LED会有电流通过，所以被点亮；蜂鸣器会有电流通过，所以会发出声音；之前我们测试过，如果直接把蜂鸣器接到IO脚上，声音就比较小；而这种方法，发出的声音比较大；继电器线圈会有电流通过，所以会闭合。

那为什么不使用IO直接来驱动呢，一定要用三极管呢？这是因为，单片机的IO驱动能力十分有限，一般小于40mA，普通的LED还好说，但是稍微功率大一些的灯珠，点亮它需要100mA以上的电流，这时，单片机IO就驱动不了了，因为它上面无法通过如此高的电流；有了三极管之后，它就像个阀门一样被打开，电流直接可以从电源经过被驱动的器件，再经过三极管流到GND，只要电源的功率够大，就能够驱动这些器件；很多朋友第一次使用继电器时，就是因为IO电流驱动能力不够，导致继电器无法动作，使用这个办法，就能解决问题了。
