AVR单片机系列教程（一）

一、基础篇

单片机的基本要素：

（1）CPU核（如：51核 AVR核 M430核）

（2）ROM（READ ONLY Memory 绕母）

（3）RAM（random access Memory 随机访问寄存器）

（4）片上外设

（5）总线

CPU核： 相当于电脑的CPU吧、就是执行从ROM中取指令。这东西有几个指标非常重要

一、主频（如51核是2MHZ晶振12分频过来就是2MHZ、AVR 是20MHZ（快达到DSP水平了）MSP430F1系列的是8MHZ）

二、指令集（CISC(复杂) RISC（精简）当然精简指令集比复杂执行效率高很多个人觉得缺点实现的功能少）

三、字长（就是一次能处理二进制数据的位数我们单片机一般是8位 16位 AVR和51都是8位）

ROM: 相当于电脑的硬盘、存储程序用的指标就是容量大多数是flash 结构基本都混淆说了

一、容量单位一般KB位单位

二、高级指标、自编能力(就是程序在运行中可以自己擦出flash然后更改flash中的内容的能力一般我们用不到)

如：51(不具备自编能力)-->8KB

MSP430F1101（具备）--> 1KB

AVR（具备）---> 16KB

RAM： 数据存储器、相当于计算机的内存、ROM中的程序在运行时快速的存取数据、目前大多数单

片机为SRAM结构计算机室SDRAM结构。指标也是容量一般 B（字节） KB（千字节）

一、容量、

如： 51单片机512字节

MSP430F1101 128字节

AVR 1KB 1千字节

主要是程序运行时调用一些变量啊调用一些数组等都是存在RAM中的。

片上外设： 相当于电脑的接口，鼠标接口、显示器接口等

常见的片上外设模块有外部中断、定时器/计数器、URAT（异步串行）、SPI（同步）IIC（2线的串行口）ADC及模拟比较器等。

如：一下三种价格10元左右的单片机

一、89C52就只有外部中断定时器计数器 UART

二、MSP430F1101 外部中断定时器计数器 ADC

三、AVR 外部中断、定时器/计数器、URAT（异步串行）、SPI（同步串行）IIC（2线的串行口）ADC及模拟比较器。

总线： 用于以上四部分之间的传输数据的通道、相当于硬盘的IDE线、光驱线等。

总线只是一个概念。没有一个实际的这样的一个东西、这个东西我也不太清楚可以理解为一束功能相近的导线的集合吧。

单片机能做什么？

单片机无所不能！

所谓的“微电脑控制控制”的核心就是单片机（微电脑控制比较时髦的）覆盖工业生产、日常生活、军事设备、科研仪表仪器等所有智能化的应用场合

例如：智能洗衣机（一般洗衣机不能完成的功能）

定时完成洗衣脱水功能。

可以判断衣服的干净程度。

实现洗净既停的功能。

蒸汽熨烫的功能。

刷卡投币洗衣

更加智能LG公司的"IPAD"洗衣机一边洗衣一边听歌。

例如：（LED显示屏）

LED发光二极管构成显示屏的像素点

单片机负责逐点火逐行扫描，并与电脑通信获取图片信息。

例如：（PH/ORP仪表）

用于环境监测、工矿企业、科学研究、水产养殖等场合的PH值的测定

读取PH传感器的模拟信号、内部处理后显示在LCD上。（其实就是读取液体的PH值）

还有很多数码产品。。。

还有智能小车（我上大学时就做过这样一个东西呵呵用ATMEGA8）

一、巡线

二、避障

三、电视机遥控器遥控（接受各个遥控器的键码）

四、LCD显示

了解更多AVR单片机系列，可关注“云汉电子社区（ickeybbs） ”官方微信公众号，或者登录云汉电子社区官方网站（bbs.ickey.cn）

小七灵兽｜你知道自动售货机是如何识别硬币的吗？

现代意义上的自动售货机诞生了几十年，在中国已经有近20年的历史，它的普及也是近几年的事情。那么你知道自动售货机是如何识别硬币的吗？硬币的面额和真伪的鉴定是一个非常复杂的过程，让我们揭开这个秘密。

自动售货机中的硬币识别模块主要由电路板、硬币滑槽和硬币分类器组成，是很精确的仪器。当你把一枚硬币放进自动售货机时，硬币先经过两组光传感器，这两组光传感器测量硬币的直径。LED发光器件和光接收传感器组成光传感器，LED发出的光将被对面的光接收传感器接收。

当硬币通过传感器时，它会挡住光线，控制电路板将计算硬币阻挡光线的时间以及两组传感器之间的时间差，然后可以测量硬币的直径。一元硬币的直径比5毛硬币大，而且阻挡传感器发出的光需要更长的时间。此外，光学传感器可以精确测量硬币的直径，判断硬币是否流通，这是鉴别真伪的第一步。真币采用钢芯镀镍工艺，具有特殊的电磁特性。特别设计的高频振荡电路能有效区分金属材料的电磁阻抗，进一步甄别其真实性。

金属切削时磁力线会感应电流，而电流会产生磁场，根据磁电互转换原理，当铜线圈有电流时，它就会变成电磁铁，形成固定的磁场。当硬币通过时，它会切断磁场，然后改变铜线圈中的电流。

另外，不同的金属成分对铜线圈的磁场有不同的影响，单片机根据铜线圈中感应电流的变化，确定不同金属元件对应的硬币。

只要硬币通过上述两个识别装置，自动售货机就能在不到一秒钟的时间内感应到硬币的面值，然后将其引导到相应的投币口，从而实现按面值分类存放。当然，也有的识别装置无法识别真币的情况，但是概率很低，这种情况会把硬币重新退回硬币口。

自动售货机向电子支付方向发展是一大趋势，也许在不久的将来，基于硬币的支付将被完全淘汰，因为新的面部支付有太多的优势，你可以不用拿手机买东西，方便又快捷，也不用再担心买东西手机没电的情况发生了。

小7智能售卖机 是小七灵兽旗下产品，是一台集合了AI视觉识别、物联网等科技为一体的高颜值新零售终端盒子，便捷购物、数字化运营、24小时无人零售、产品超高性价比等优点获得了众多粉丝喜爱。为办公室、公寓楼、运动场所、众创空间、服务行业等室内半开放场所的客户带来即拿即走的无人零售体验。

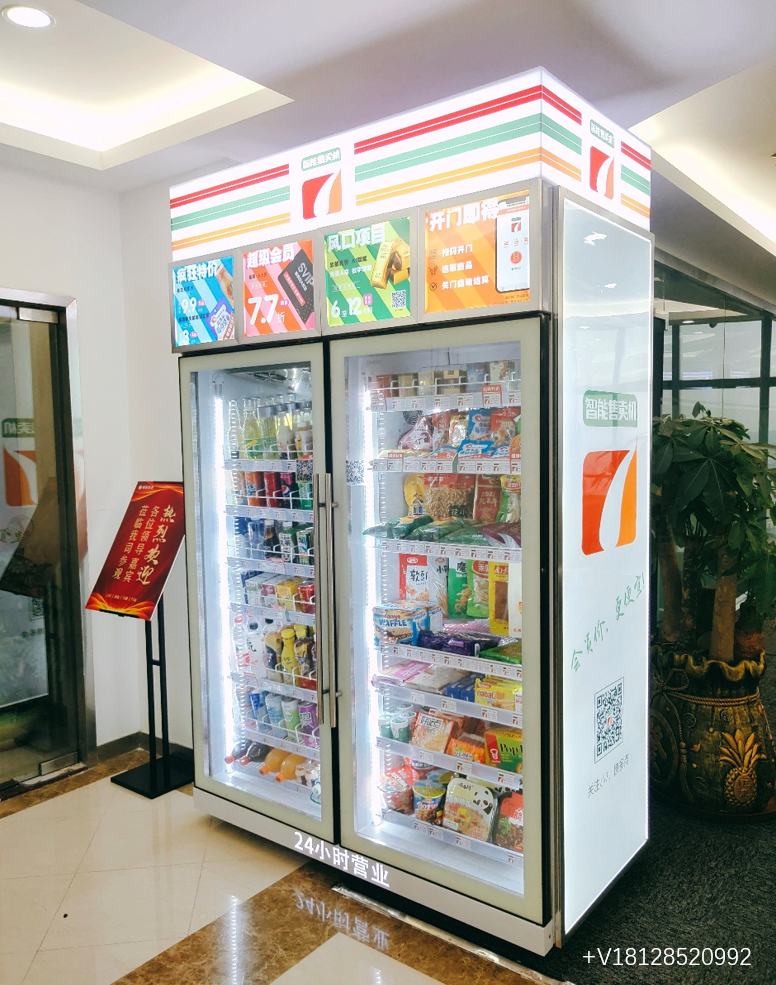

上图为小七灵兽旗下的小7智能售卖机

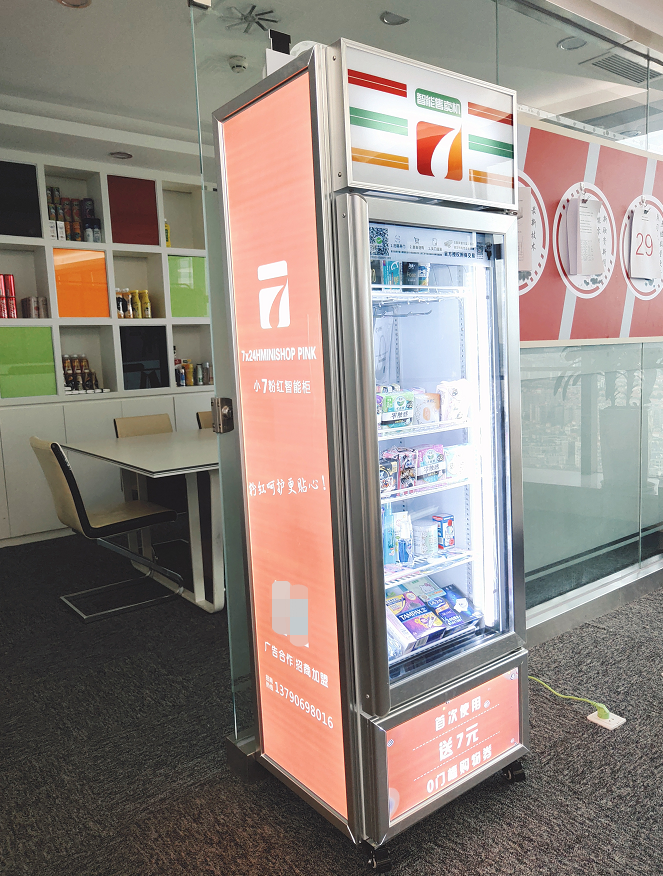

上图为小七灵兽专为女性开发的的小7粉红智能柜

小七灵兽 是一家专注于零售行业的智能科技、数字化重塑；服务于快消、日用日化、生鲜果蔬、玩具文具、文创饰品等行业，打造并提供“Ai云计算+智能商家+数据决策”S2B2C 生态系统和数字化运营体系服务，“零售数字化解决方案、新零售全场景运营服务、数字化商学院”三大服务生态赋能企业智慧零售运营和商业创新，驱动企业数字化转型。目前，小七灵兽“S2B2C 生态系统数字云解决方案”已获众多行业客户认可，并为多家企业成功实现零售数字化转型与增长。公司在北京、南昌、深圳、东莞设立研发及分支机构，为企业零售数字化转型提供全链路服务支持和安全保障。
