带你如何认识单片机及其型号？

单片机的模样、封装形式在之前的文章里也有过介绍，今天先介绍一下具体的封装有哪些。

02封装形式

第一种 DIP封装 形式如图1、图2

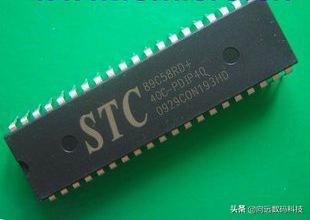

STC单片机图1

这种封装叫做双列直插式封装，在以前是绝大多数采用的封装形式之一，一般都是在中小规模集成电路上使用，但是这种封装的缺点很明显，占空间大。优点好焊接，制作工艺较为简单。

第二种 PLCC封装形式

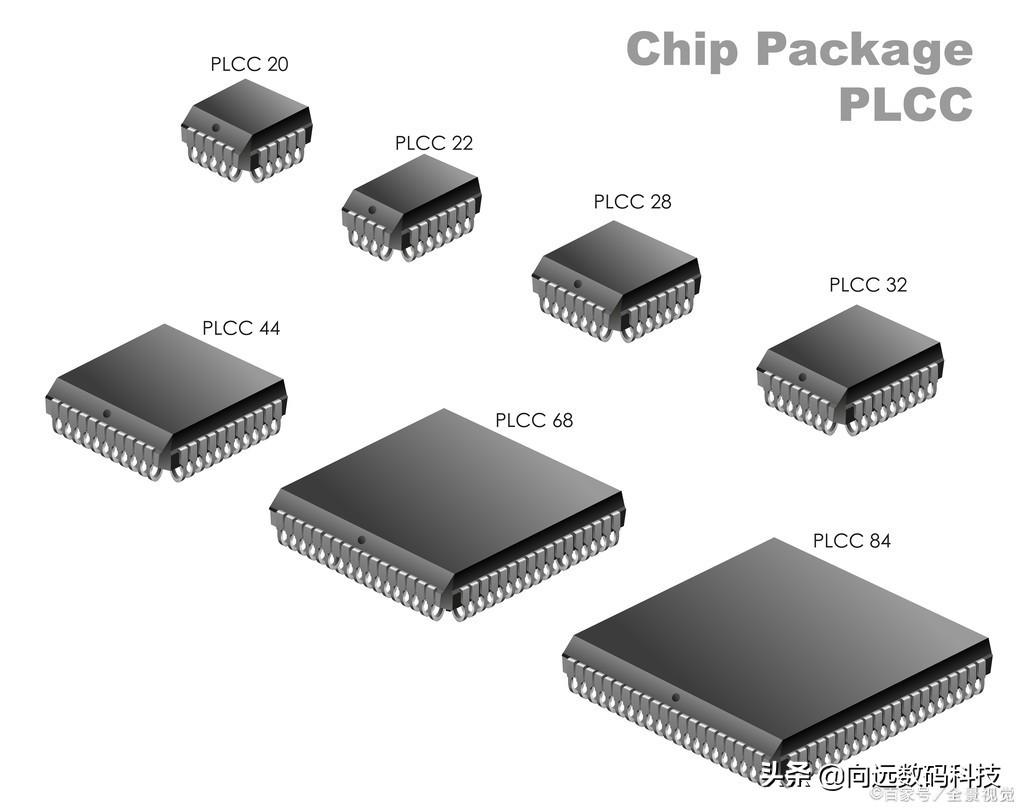

plcc封装形式

带引线的塑料封装，这种封装是SMT封装形式之一， 又叫表面贴型封装外形一般为正方形，引脚从封装四侧引出。引脚呈丁字型或J型，它的封装要比DIP封装要小很多，占空间比较小。适用于SMT表面安装及布线。焊接时一般需要专业焊接技术，或者使用机械自动焊。

第三种 QFP和PFP

编辑搜图

PQFP封装形式

对这两种封装，它可以统称为PQFP封装。

QFP封装的引脚之间距离很小并且引脚很细，一般是在大规模和超大规模的集成电路中采用。它的引脚出了一般在100个以上，用这种封装芯片必须采用SMD技术将芯片与主板焊接起来。这种封装形式占空又更小且集成规模又更大。PFP封装形式和QFP封装差不多，唯一的区别就是外形不同。QFP一般为正方形。PFP它可以为正方形，也可以为长方形。

03芯片全部标号为STC 89C51RC 40C-PDIP 0707CU8138.00D

以STC 89C51RC 40C-PDIP 0707CU8138.00D标识含义为例

以STC 89C51RC 40C-PDIP 0707CU8138.00

以STC 89C51RC 40C-PDIP 0707CU8138.00D标识含义为例

1、STC为STC公司生产的芯片，例如AT是atmel公司生产的芯片。

2、8-表示该芯片为8051内核芯片。

3、 9-表示内部含Flash E2PROM存储器。还有如80C51中的0表示内部含Mask ROM（掩模ROM）存储器；如87C51中7表示内部含EPROM存储器（紫外线可擦除ROM）。

4、C-表示该器件为CMOS产品。还有如89LV52和89LE58中的LV和LE都表示该 芯片为低电压产品（通常为3.3V电压供电）；而89S52中的S表示该 芯片含有可串行下载功能的Flash存储器，即具有ISP可在线编程功能。

5、5-固定不变。

6、1-表示该芯片内部程序存储空间的大小，1为4KB，2为8KB，3为12KB，即该数乘上4KB就是该芯片内部的程序存储空间大小。程序空间大小决定了一个芯片所能装入执行代码的多少。

7、RC-STC单片机内部RAM（随机读写存储器）为512B。

8、还有如RD+表示内部RAM为1290B。

9、40-表示芯片外部晶振最高可接入40MHz。对AT单片机数值一般为24，表示其外部晶振最高为24MHz。

​ ​ ​ ​ ​C-产品级别，表示芯片使用温度范围。

​ ​ ​ ​ ​ C表示商业级，温度范围在0~+70℃

​ ​ ​ ​ ​ I表示工 业用产品，温度范围在-40℃~+85℃。

​ ​ ​ ​ ​ A表示汽车用产品，温度范围在-40℃~+125℃。

​ ​ ​ ​ ​ M表 示军用产品，温度范围在-55℃~+150℃。

PDIP-产品封装型号。PDIP表示双列直插式。

0707-表示本批芯片生产日期为07年第7周。

CU8138.00D-芯片制造工艺或处理工艺。

今天的内容到此结束，感谢广大单片机爱好者的指正与点评！下次内容为单片机外部控制。

PLC、DCS、FCS控制系统的区别到底是什么？

FCS可以说是第五代过程控制系统，是由PLC（Programmable Controller）或DCS（Distributed Control System）发展而来的。FCS与PLC及DCS之间有千丝万缕的联系，又存在着本质的差异。本文针对PLC、DCS、FCS三大控制系统的特点、性能和差异作一分析。

PLC、DCS、FCS三大控制系统的基本特点

目前，在连续型流程生产工业过程控制中，有三大控制系统，即PLC、DCS和FCS。它们各自的基本特点如下：

1、PLC

　　（1）从开关量控制发展到顺序控制、运算处理，是从下往上的；

　　（2）逻辑控制、定时控制、 计数控制、 步进(顺序)控制、连续PID控制、 数据控制――PLC具有数据处理能力、 通信和联网等多功能；

　　（3）可用一台PC机为主站，多台同型PLC为从站；

　　（4）也可一台PLC为主站，多台同型PLC为从站，构成PLC网络。这比用PC机作主站方便之处是：有用户编程时，不必知道通信协议，只要按说明书格式写就行；

　　（5）PLC网络既可作为独立DCS/TDCS，也可作为DCS/TDCS的子系统；

　　（6）主要用于工业过程中的顺序控制，新型PLC也兼有闭环控制功能。

2、DCS

　　（1）分散控制系统DCS与集散控制系统TDCS是集4C（Communication，Computer， Control、CRT）技术于一身的监控技术，是第四代过程控制系统。既有计算机控制系统控制算式先进、精度高、响应速度快的优点，又有仪表控制系统安全可靠、维护方便的要求；

　　（2）从上到下的树状拓扑大系统，其中通信（Communication）是关键；

　　（3）是树状拓扑和并行连续的链路结构，也有大量电缆从中继站并行到现场仪器仪表；

　　（4）模拟信号，A/D—D/A、带微处理器的混合。是由几台计算机和一些智能仪表智能部件组成，并逐渐地以数字信号来取代模拟信号。

　　（5）一台仪表一对线接到I/O，由控制站挂到局域网LAN；

　　（6）DCS是控制（工程师站）、操作（操作员站）、现场仪表（现场测控站）的3级结构。缺点是成本高，各公司产品不能互换，不能互操作，大DCS系统是各家不同的；

　　（7）用于大规模的连续过程控制，如石化、大型电厂机组的集中控制等。

3、FCS

　　（1）FCS是第五代过程控制系统，它是21世纪自动化控制系统的方向。是3C技术（Communication，Computer， Control）的融合。基本任务是：本质（本征）安全、危险区域、易变过程、难于对付的非常环境；

　　（2）全数字化、智能、多功能取代模拟式单功能仪器、仪表、控制装置；

　　（3）用两根线联接分散的现场仪表、控制装置，取代每台仪表的两根线。“现场控制”取代“分散控制”；数据的传输采用“总线”方式；

　　（4）从控制室到现场设备的双向数字通信总线，是互联的、双向的、串行多节点、开放的数字通信系统取代单向的、单点、并行、封闭的模拟系统；

　　（5）用分散的虚拟控制站取代集中的控制站；

　　（6）把微机处理器转入现场自控设备，使设备具有数字计算和数字通信能力，信号传输精度高，远程传输。实现信号传输全数字化、控制功能分散、标准统一全开放；

　　（7）可上局域网，再可与internet相通。既是通信网络，又是控制网络；

　　（8）3类FCS的典型应用：1) 连续的工艺过程自动控制如石油化工，其中“本安防爆”技术是绝对重要的；2）分立的工艺动作自动控制如汽车制造机器人、汽车；3）多点控制如楼宇自动化。

　　这三大控制系统，尤其是DCS、PLC，都在电站得到了广泛应用，而且效果也非常好。

三大控制系统之间的差异

PLC系统与DCS系统的结构差异不大，只是在功能的着重点上的不同，DCS着重于闭环控制及数据处理。PLC着重于逻辑控制及开关量的控制，也可实现模拟量控制。

DCS或PLC系统的关键是通信。也可以说数据公路是分散控制系统DCS及PLC的脊柱。由于它的任务是为系统所有部件之间提供通信网络，因此，数据公路自身的设计就决定了总体的灵活性和安全性。数据公路的媒体可以是：一对绞线、同轴电缆或光纤电缆。

DCS的特点是：（1）控制功能强。可实现复杂的控制规律，如串级、前馈、解耦、自适应、最优和非线性控制等。也可实现顺序控制。（2）系统可靠性高。（3）采用CRT操作站有良好的人机界面。（4）软硬件采用模块化积木式结构。（5）系统容易开发。（6）用组态软件，编程简单，操作方便。（7）有良好的性价比。

通过数据公路的设计参数，基本上可以了解一个特定DCS或PLC系统的相对优点与弱点。

　（1）系统能处理多少I/O信息。

　（2）系统能处理多少与控制有关的控制回路的信息。

　（3）能适应多少用户和装置（CRT、控制站等）。

　（4）传输数据的完整性是怎样彻底检查的。

　（5）数据公路的最大允许长度是多少。

　（6）数据公路能支持多少支路。

　（7）数据公路是否能支持由其它制造厂生产的硬件（可编程序控制器、计算机、数据记录装置等）。为保证通信的完整，大部分DCS或PLC厂家都能提供冗余数据公路。

　　为了保证系统的安全性，使用了复杂的通信规约和检错技术。所谓通信规约就是一组规则，用以保证所传输的数据接收与发送。

　　目前在DCS和PLC系统中一般使用两类通信手段，即同步的和异步的，同步通信依靠一个时钟信号来调节数据的传输和接收，异步网络采用没有时钟的报告系统。

FCS具有（1）很好的开放性、互操作性和互换性。（2）全数字通信。（3）智能化与功能自治性。（4）高度分散性。（5）很强的适用性。

FCS的关键要点有三点：

（1）FCS系统的核心是总线协议，即总线标准。

采用双绞线、光缆或无线电方式传输数字信号，减少大量导线，提高了可靠性和抗干扰能力。FCS从传感器、变送器到调节器一直是数字信号，这就使我们很容易地处理更复杂、更精确的信号，同时数字通信的差错功能可检出传输中的误码。

FCS可以将PID控制彻底分散到现场设备（Field Device）中。基于现场总线的FCS又是全分散、全数字化、全开放和可互操作的新一代生产过程自动化系统，它将取代现场一对一的4～20mA模拟信号线，给传统的工业自动化控制系统体系结构带来革命性的变化。

根据IEC61158的定义，现场总线是安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、双向传输、多分支结构的通信网络。现场总线使测控设备具备了数字计算和数字通信能力，提高了信号的测量、传输和控制精度，提高了系统与设备的功能、性能。IEC/TC65的SC65C/WG6工作组于1984年开始致力于推出世界上单一的现场总线标准工作，走过了16年的艰难历程，于1993年推出了IEC61158-2，之后的标准制定就陷于混乱。2000年初公布的IEC61158现场总线国际标准子集有八种，分别为：

①类型1 IEC技术报告（FFH1）；②类型2 Control-NET（美国Rockwell公司支持）；③类型3 Profibus（德国Siemens公司支持）；④类型4 P-NET（丹麦Process Data公司支持）；⑤类型5 FFHSE（原FFH2）高速以太网（美国Fisher Rosemount公司支持）；⑥类型6 Swift-Net（美国波音公司支持）；⑦类型7 WorldFIP（法国Alsto公司支持）；⑧类型8 Interbus（美国Phoenix Contact公司支持）。

　除了IEC61158的8种现场总线外，IEC TC17B通过了三种总线标准：SDS（Smart Distributed System）；ASI（Actuator Sensor Interface）；Device NET。另外，ISO公布了ISO 11898 CAN标准。其中Device NET于2002年10月8日被中国批准为国家标准，并于2003年4月1日开始实施。

　所以，要实现这些总线类型的相互兼容和互操作，就目前状态而言，几乎是不可能的。开放的现场总线控制系统的互操作性，就一个特定类型的现场总线而言，只要遵循同一类型现场总线的总线协议，对其产品是开放的，并具有互操作性。换句话说，不论什么厂家的产品，也不一家是该现场总线公司的产品，只要遵循同一类型总线的总线协议，产品之间是开放的，并具有互操作性，就可以组成总线网络。

　另外，FCS还可以通过网关和企业的上级管理网络相连，以便管理者掌握第一手资料，为决策提供依据。所以现场总线具有开放性、互操作性、系统结构的高度分散性、灵活的网络拓扑结构、现场设备的高度智能化、对环境的高度适应性等诸多突出特点。

（2）FCS系统的基础是数字智能现场装置　

控制功能下放到现场仪表中，控制室内仪表装置主要完成数据处理、监督控制、优化控制、协调控制和管理自动化等功能。

数字智能现场装置是FCS系统的硬件支撑，是基础；道理很简单，FCS系统执行的是自动控制装置与现场装置之间的双向数字通信现场总线信号制。现场装置必须遵循统一的总线协议，即相关的通讯规约，具备数字通信功能，能实现双向数字通。再一点，现场总线的一大特点就是要增加现场一级控制功能。　

（3）FCS系统的本质是信息处理现场化

对于一个控制系统，无论是采用DCS还是采用现场总线，系统需要处理的信息量至少是一样多的。实际上，采用现场总线后，可以从现场得。
