STC51单片机自动ISP下载电路设计
51单片机可以通过ISP下载方式烧写程序，常用的工具为USB/TTL，常用的芯片有MAX232、CH340G等。下面介绍以CH340G芯片设计的ISP下载电路。
51单片机程序烧写接口为RXD和TXD，即UART口，这两个接口是通信口，配合不同的芯片可以实现不同的通讯方式。如果连接MAX232即可实现232通信，如果连接MAX3082即可实现RS485通讯。下载程序正是通过这两个接口来实现的。下载方式如下图所示。单片机的RXD和TXD要与USB/TTL设备的TXD和RXD交叉连接才能实现下载。
2. CH340G芯片介绍
CH340是一个USB总线的转接芯片，实现USB转串口、USB转IrDA红外或者USB转打印口。是一款比较成熟的国产芯片，价格在1.5元左右。
具有如下特点：
全速USB设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。
仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。
支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
通过外加电平转换器件，提供RS232、RS485、RS422等接口。
支持IrDA规范SIR红外线通讯，支持波特率2400bps到115200bps。
软件兼容CH341，可以直接使用CH341的驱动程序。
支持5V电源电压和3.3V电源电压。
提供SSOP-20和SOP-16无铅封装，兼容RoHS
3. 电路设计
CH340G的下载电路如下图所示。
P2为USB接口，CH340G的TXD与单片机的RXD连接，CH340G的RXD和单片机的TXD连接。图中的CH340G用的是5V供电，如果用3.3V供电的话第4脚要连接到3.3V。由于STC51单片机在下载程序的时候要断电再重新上电，所以单片机部分的电源设计如下图所示：
为了实现单片机电源的断电再上电(注意：这里是指单片机的电源而不是整个电路的电源)，在单片机的电源脚上加了一个X1跳线。
4. 使用效果
使用STC的软件STC-ISP来下载。
下载步骤如下：
执行到第4步，点击下载之后要将电路板上的X1断开再接上即可实现单片机程的下载。
本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。公众号：micropoint8
国产STC系列单片机优缺点分析
简介：
国产的STC系列单片机大多数人都比较熟悉。STC采用的是MCS-51指令集，是传统的51内核，指令集结构比较简单。现在STC基本是属于51单片机的代表（不是指性能），功能比较简单，资料也比较多，是用来学习单片机入门选择最多的一种。
市面上有很多为51单片机设计的学习开发板，每个开发板基本都会配备几十G的学习视频资料。一般入门学习不需要人带，买个开发板就能学习到一种单片机里面的各种外设和功能。不过个人倾向于看书，因为我觉得看视频，太啰嗦学习太慢。
2015年STC官方也推出的有一种开发板，可以以大学名义申请，只需要提供相应资质就可以免费获取一定数量的开发板，不过现在已经结束了。开发板上用的是当时最新的IAP15系列的芯片。软硬件都配置的比较足。官方给出的学习资料、芯片手册、烧录软件也都有中文的。可以在STC官网(www.stcmcu.com)上找到。
不过STC的官网做的真是有些山寨的感觉，花花绿绿的让人忍不住要喷，找资料真的不方便。

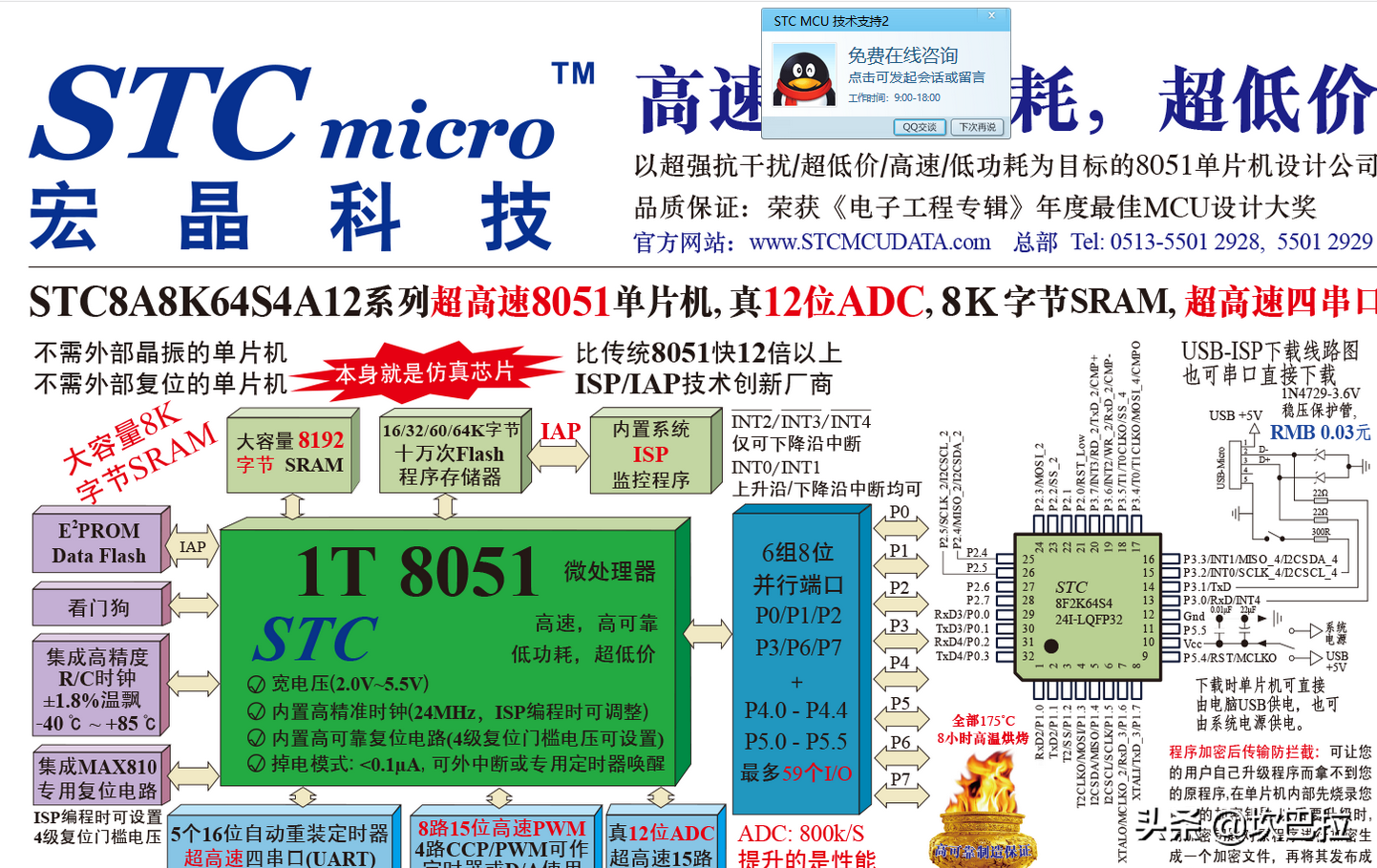

STC官网封面
烧录工具：
STC自己开发的专用烧录工具（STC-ISP)确实是一个亮点，里面功能很多，主要包括：

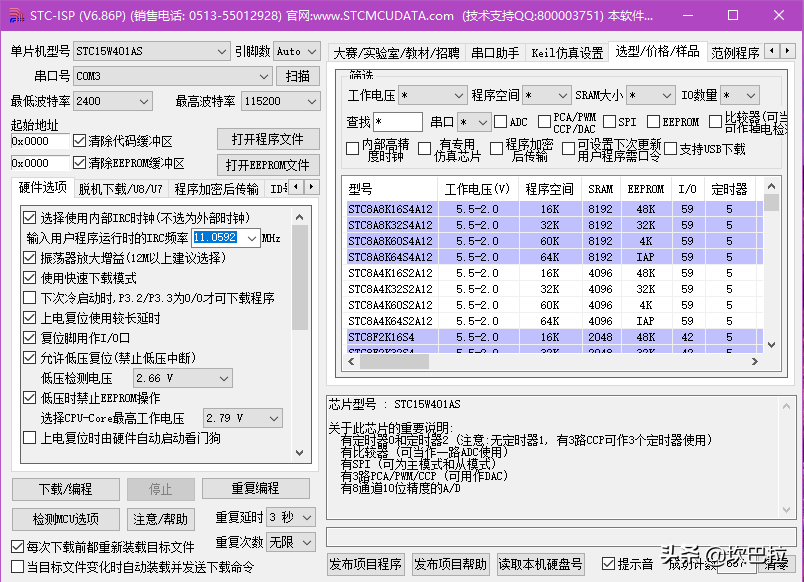

所有STC芯片烧录下载，可以使用加密ID下载，保护程序安全。支持将目标程序文件与烧录软件打包生成一个新的exe升级软件，这样方便量产以后的程序升级。芯片选型，查看芯片资源和价格，查看芯片封装类型，IO定义等查看各个芯片的各个外设的范例程序，下载芯片手册。可以当作串口收发助手，不需要单独的串口助手软件。新的IAP15系列的芯片，可以用来设置硬件仿真。可以当作波特率计算器、定时器计算器、软件延时计算器等，直接生成寄存器配置代码可以把复位引脚配置成普通IO来用，并可以在可视化软件上设置内置振荡器速率。STC-ISP烧录工具
真是集多功能与一身， 再集成一个编辑器+编译器功能就可以独步天下了。面对这么好用的烧录工具，对于只用来下载程序的小伙伴来说，是不是略显浪费呢。功能用的不熟练的童鞋可以在下方评论区写下来。
编程环境IDE
STC系列单片机软件编程语言用的是C51语言，类似于标准C语言的缩减版，两者语法和格式都是一样的。多了一些关键字如：“sbit ”位定义、“code ”常量声明等。又缩减了一些关键字比如“const"常量声明关键字。
STC系列单片机编程软件IDE是用的“KEIL FOR C51” ，注意keil有很多版本比如：KEIL FOR ARM, KEIL FOR C51 等，安装完以后图标都是一样的，但是支持的芯片内核不一样，第一个是ARM内核专用，第二个才是51内核用的。两者还可以根据安装包大小区分，一般KEIL FOR C51 版本的软件安装包不会超过100MB，但是KEIL FOR ARM 一般都是300M以上。

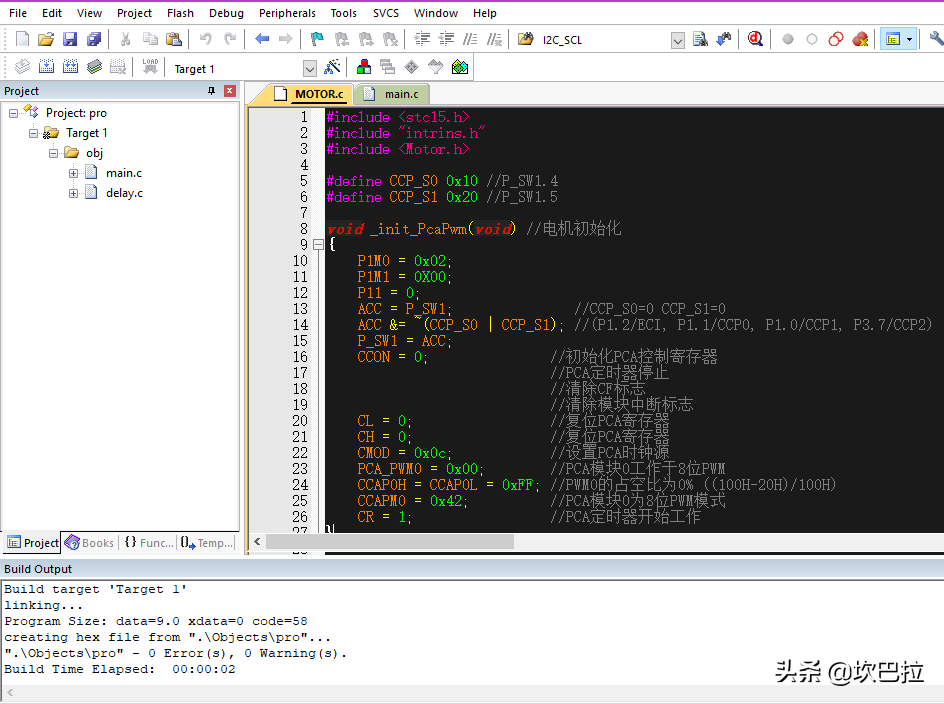

KEIL FOR C51
这个编程软件是收费的，没有付费的软件有软件编译大小限制，超过一定代码量后就会编译错误提示了。但是一般个人学习使用可以使用注册机软件免费破解到2020年免费使用。至于2020年以后怎么办，应该会有新的注册机出来吧。
IDE集成了编辑器和编译器功能，软件没有内置STC单片机型号，如果想编译STC单片机的项目的话，需要在烧录工具STC-ISP中添加芯片型号到软件安装目录。就可以找到使用了

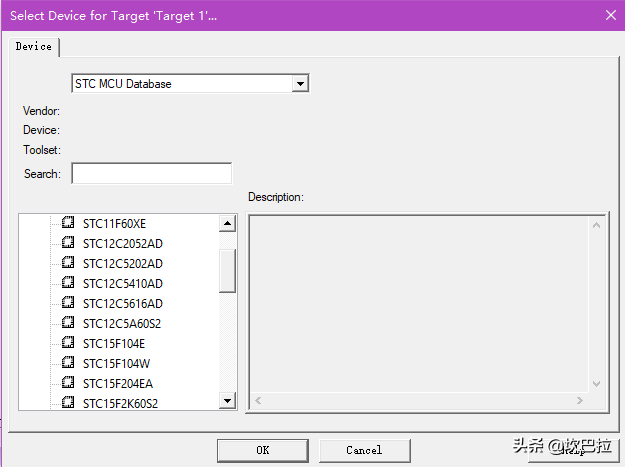

STC芯片列表
KEIL编译功能还可以，但是编辑器功能实在不好用，没有代码提示、编辑器背景颜色主题可以修改但是颜色比较单一。我一般都是使用visual studio code进行代码编辑，然后使用KEIL编译来做，这样虽然两个软件来回切换，但是效率会高很多

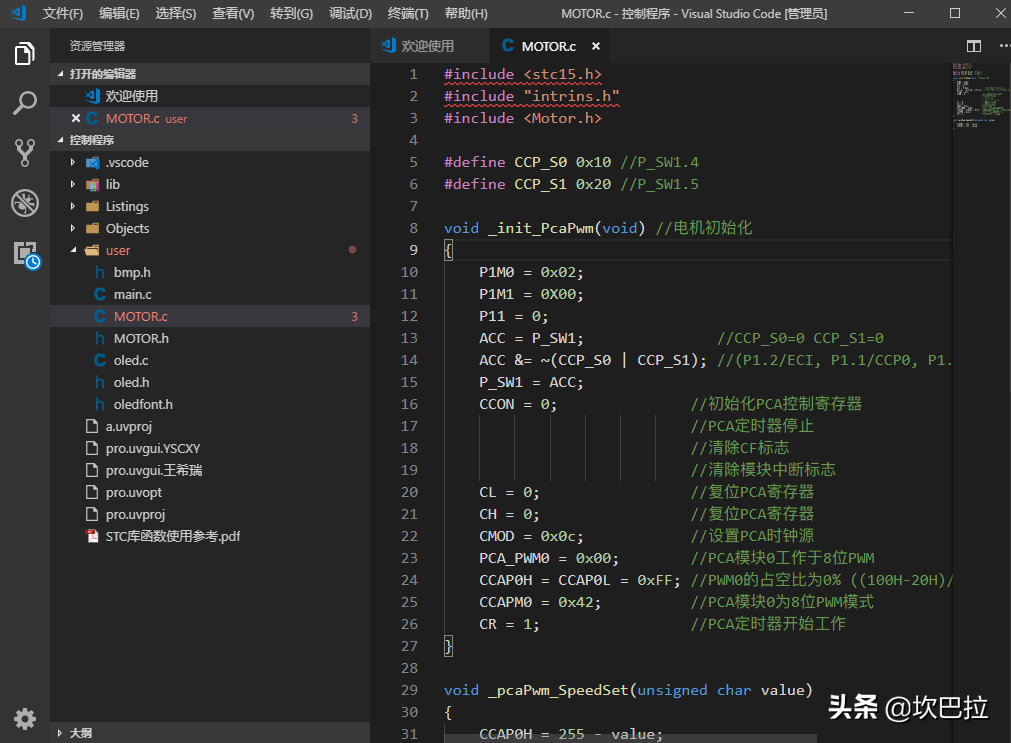

visual studio code
片内外设：
我们拿STC经典的一款STC89C52和最新系列的一款STC15F2K60S2抽取几个主要参数来分别看一下。
STC89C52:
程序储存空间：8KB运行内存空间：0.5KBEEPROM：4KB串口：1个，没有独立波特率发生器外部中断口：2个定时器：3个，没有硬件PWM功能ADC模数转换：无价格：3元STC15F2K60S2:
程序储存空间：60KB运行内存空间：2KBEEPROM：1KB串口：2个，部分含有独立的波特率发生器外部中断口：5个定时器：6个，部分含有硬件PWM功能ADC模数转换：10位，1024分辨率价格：6元可见，STC推行这么多年，自家产品性能还是有很大提升的，针对主流应用需求加了很多功能外设，比如ADC模数转换、硬件PWM等，也推出了很多小型SOP-8系列封装的单片机，用在更小巧的场合，价格能做到1.5元左右。
优缺点比较：
STC芯片本身在进步，但是价格相对国外其他同性能的主流芯片来说，还是偏贵。仿真功能没有跟上，只有部分高端芯片支持硬件在线仿真，还需要设置一些东西才可以。这点就受限于做开发功能可以，但是很多不愿意用STC来做应用。时钟管理的比较混乱，各个外设之间不是独立运作的，牵一发动全身。比如有些串行口没有独立的波特率发生器，就必须占用某个定时器的资源来使用这个外设，两者必须同时来使用。这就显得很麻烦且不好进行功能分配。没有专用的IDE，如果STC官网推出一个STC专用的IDE，可以直接支持编辑、编译、仿真、和烧录的话，对新手就更友好了，相信市场普及率也不会是现在这个局面了。很多量比较大的产品还是宁愿使用其他的片子比如新塘，毕竟都需要性价比和成本核算的。但是一般这种芯片学习资料比较少，需要专业人员开发产品的时候根据手册进行开发，不适合拿来入门学习。
“下次将为大家介绍一下关于STM8系列单片机的详细情况，并会随后推出一些教程跟进"
有问题或者错误的，可在下方评论指出。
