程序如何下载到单片机中?单片机常用的四种烧写程序方式介绍
单片机是一种可编程控制器,搭好硬件电路后,可以利用程序实现很多非常复杂的逻辑功能,与纯硬件电路相比,简化了硬件外围的设计、方便了逻辑的设计、丰富了逻辑的输出。不同厂家的单片机需要不同编程IDE来实现编程。在学习单片机之前,要先清楚单片机程序是如何烧写到单片机内部的,在烧写的过程中需要用到什么工具?因为不通用的烧写工具可能价格较贵,比如说Micorchip单片机使用的ICD系列编程器,单台价格在600-1000元人民币之间。今天和大学来认识一下单片机最常用的四种烧写方式和所使用到的工具。
1.使用JTAG接口实现
JTAG接口是一种标准的测试协议,可以实现编程时在线调试,利用单步追踪可以很方便的查找代码的Bug,大多数的单片机都支持这种接口。这种接口除了电源线和复位引脚之外,还要用到单片机的四个引脚,分别是:TDI、TMS、TCK、TDO,他们所代表的含义如下所示:
TDI--数据输入 ,所有写入寄存器的数据都是通过TDI接口串行输入的;TMS--模式选择 ,Jlink输出给目标CPU的时钟信号;TCK--时钟信号 ,所有数据的输入输出都是以该时钟信号为基准的;TDO--数据输出 ,所有从寄存器读出的数据都是通过TDO接口串行输出的;以上这四个引脚都是协议里强制要求的,而且协议建议在设计电路时要选用上拉电阻。JTAG接口有多种形式,常用的20引脚、14引脚和10引脚。以20引脚JTAG为例,所设计的JTAG烧写电路如下图所示:
JTAG接口
上图中JTAG接口都通过电阻上拉了,有的单片机的这几个引脚在内部已经上拉,所以这几个上拉电阻可以省略,减少了成本和PCB空间的占用。
JTAG接口烧录方式常用的工具为J-Link,实物图如下图所示。
Jlink实物图
相信大家都见过或者听过这个烧写工具,这个工具很通用,但是大家在使用的时候一定要注意版权信息,因为这个工具是有版权的,前两年因为版权风波,网购平台还集中整治过一次。
2.SWD接口烧录方式
SWD是一种串行调试接口,与JTAG相比,SWD只需要两根线,分别为:SWCLK和SWDIO。他们的含义如下:
SWDIO --串行数据线,用于数据的读出和写入;SWDCLK --串行时钟线,提供所需要的时钟信号;一般来说,大多数单片机的JTAG接口和SWDIO接口是复用的,SWD也是用J-Link工具来实现的。所以在使用的时候,只需要在软件界面做一下选择,使用SWD方式还是JTAG方式,硬件上无需改动。除了J-Link外,意法半导体的ST-Link也是支持SWD模式的。
SWD接口
SWD的接口如上图所示,可以看出,SWD和JTAG是相互复用的,由于SWD只需要两根线所以大大减少了对单片机GPIO口的占用,SWD方式也是可以在线调试的。
3.ISP烧写方式,用UART实现
使用过国产51单片机的朋友都清楚这种烧写方式,这种烧写方式是通过单片机的UART串口来实现的,所需要的工具也比较简单-USB/TTL。这个USB/TTL的芯片可以通过MAX232、CH340G等芯片来实现,通过MAX232实现的UART烧写电路如下所示:
UART串口烧写电路
在与单片机连接的时候,一定要注意交叉连接,所谓交叉连接即,单片机的TXD接串口RXD,单片机的RXD接串口TXD,否则数据通信失败。51单片机在使用该方式下载时需要断一下点再上电才能下载。
STM32单片机可以使用UART来实现程序下载,但是需要选择BOOT的模式,现在通过CH340G芯片可以实现自动ISP的下载方式,即不需要手动设置BOOT模式。
4.SWIM单总线下载方式
这种下载方式是针对STM8系列的单片机,这种方式只需要一根线即可实现程序的下载,所使用的工具为ST-Link,如下图所示:
ST-Link
以上为几种常见的烧写方式以及所使用的工具,欢迎大家留言评论,如果转载请注明作者信息和头条出处,感谢支持。
PLC如何与单片机进行通讯?共有三种方法!你会用几个?
原创不易,请勿抄袭!
通讯是一个工控朋友学习或者工作到一定程度不得不面对的一个难题,可也是区别新手和高手的一道分水岭,新手遇到通讯问题往往会比较抓狂,不知道如何着手,而老手即使面对没有经验的设备也会有一个大概的思路.有朋友问我关于西门子PLC与单片机通讯的问题,今天给大家汇总一下.
首先西门子PLC与单片机共有三种办法进行信号交换:
1 信号线连接.这是一种最简单的方式,即在单片机和PLC之间进行连接信号线,PLC的输入接单片机输出;PLC输出接单片机输入,这是一种最普遍的方式,通过这种方式PLC几乎可以和任何工控的控制装置连接,比如伺服系统,变频器,机器人等等!缺点是如果需要传递的信号太多,那么电缆数量也会很大,而且一旦电缆损坏,维护起来很困难!
2 自由口通讯,以前我们多次讲到过自由口通讯,而且专门讲解过ASCII码,有需要的朋友可以去我以前的文章里去找,今天不重复了。
3 第三种方法是利用ModBus协议进行通讯。
本节主要讲解以PLC作主站,51单片机作从站,用ModBus协议进行通讯。PLC读取单片机保持寄存器区的数据。S7-200PLC程序主要通过调用Modubs RTU 主站指令库完成。
一、调用 Modbus RTU 主站初始化和控制子程序
使用 SM0.0 调用 MBUS_CTRL 完成主站的初始化,并启动其功能控制:

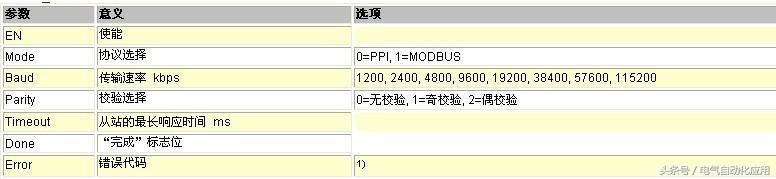

各参数意义如下:
1 EN 使能:必须保证每一扫描周期都被使能(使用 SM0.0)
2 Mode 模式:为 1 时,使能 Modbus 协议功能;为 0 时恢复为系统 PPI 协议
3 Baud 波特率:支持的通讯波特率为1200,2400,4800,9600,19200,38400,57600,115200。
4 Parity 校验:校验方式选择;0=无校验,1=奇较验,2=偶较验。
5 Timeout 超时:主站等待从站响应的时间,以毫秒为单位,典型的设置值为 1000 毫秒(1 秒),允许设置的范围为 1 - 32767。
注意: 这个值必须设置足够大以保证从站有时间响应。
6 Done 完成位:初始化完成,此位会自动置1。可以用该位启动 MBUS_MSG 读写操作(见例程)
7 Error 初始化错误代码(只有在 Done 位为1时有效): 0= 无错误,1= 校验选择非法,2= 波特率选择非法,3= 模式选择非法。
二、调用 Modbus RTU 主站读写子程序MBUS_MSG,发送一个Modbus 请求;
各参数意义如下:
常见的错误:
如果多个 MBUS_MSG 指令同时使能会造成 6 号错误库存储区被程序其它地方复用,有时也会造成6 号错误从站 delay 参数设的时间过长会造成主站 3 号错误从站掉电或不运行,网络故障都会造成主站 3 号错误。
含义如下:
1 EN 使能:同一时刻只能有一个读写功能(即 MBUS_MSG)使能
注意:建议每一个读写功能(即 MBUS_MSG)都用上一个 MBUS_MSG 指令的 Done 完成位来激活,以保证所有读写指令循环进行(见例程)。
2 First 读写请求位:每一个新的读写请求必须使用脉冲触发
3 Slave 从站地址:可选择的范围 1 - 247
4 RW 从站地址:0 = 读, 1 = 写;注意:
1. 开关量输出和保持寄存器支持读和写功能
2. 开关量输入和模拟量输入只支持读功能
5 Addr 读写从站的数据地址:选择读写的数据类型
00001 至 0xxxx - 开关量输出
10001 至 1xxxx - 开关量输入
30001 至 3xxxx - 模拟量输入
40001 至 4xxxx - 保持寄存器
6 Count 数据个数;通讯的数据个数(位或字的个数)
注意: Modbus主站可读/写的最大数据量为120个字(是指每一个 MBUS_MSG 指令)
7 DataPtr 数据指针:
1. 如果是读指令,读回的数据放到这个数据区中
2. 如果是写指令,要写出的数据放到这个数据区中
8 Done 完成位 读写功能完成位
9 Error 错误代码:只有在 Done 位为1时,错误代码才有效
0 = 无错误
1 = 响应校验错误
2 = 未用
3 = 接收超时(从站无响应)
4 = 请求参数错误(slave address, Modbus address, count, RW)
5 = Modbus/自由口未使能
6 = Modbus正在忙于其它请求
7 = 响应错误(响应不是请求的操作)
8 = 响应CRC校验和错误
-
101 = 从站不支持请求的功能
102 = 从站不支持数据地址
103 = 从站不支持此种数据类型
104 = 从站设备故障
105 = 从站接受了信息,但是响应被延迟
106 = 从站忙,拒绝了该信息
107 = 从站拒绝了信息
108 = 从站存储器奇偶错误
三、需要从站支持的功能及Modbus 保持寄存器地址映射
为了支持上述 Modbus 地址的读写,Modbus Master 协议库需要从站支持下列功能:
Modbus 保持寄存器地址映射举例:
四、S7-200PLC程序
五、单片机程序;STC11F04E单片机,9600波特率
START: MOV TMOD,#21H ;定时器1是8位再装入,定时器0为16位定时器
MOV TH1,#0FDH;预置初值(按照波特率9600BPS预置初值)
MOV TL1,#0FDH; 0FDH=9600=11.0592
MOV TH0, #0DCH;88H ;8800=12t,7000=stc1t
MOV TL0, #00H
ORL IE, #92H ;EA=1,ES=1;ET0=1
SETB PS ;串口中断优先
SETB TR1 ;启动定时器1
MOV 98H,#50H ;scon
MOV P1M0,#01000000b ; P1M0=0 P1M1=0双向口 P1M0=1 P1M1=0输入口 P1M0=0 P1M1=1推挽输出20ma
MOV P1M1,#10000000b
MOV WDT_CONTR ,#27H 看门狗设置使能
QL0: MOV A,#00H
MOV R0,#10H
MOV R2,#9BH ;10-ABH清零
CLEAR: MOV @R0,A
INC R0
DJNZ R2,CLEAR
CLR FLAG
CLR FLAG_0
SETB TR0 ;启动定时器0
;ANL AUX,#07FH ;p3.0p3.1当串口
ORL AUX,#80H ;p1.7,p1.6当串口
CLR P3.7 ;485芯片接收使能
WA1: ;MOV WDT_CONTR ,#37H;喂狗; SETB CW
JNB FLAG_0,WA1 ;FLAG_0=1表示已经接收到上位机数据
CLR TR0
MOV A,2CH ;检查设备地址是01h码,设本机地址码是1
MOV R2,A
XRL A,#01H
JNZ QL0
ACALL FSZJ ;FH: DB 01H,03H,16,00H,01H,02H,03H,04H,05H,06H,07H,08H,09H,10H,11H,12H,0DH,0EH,0FH,10H,11H,12H,13H,14H,15H,16H,17H,18H,19H,1AH,1BH,1CH,1DH,1EH,1FH;18
ACALL DELAY
CALL FZJ
AJMP QL0
FZJ: MOV R0,#2cH ;向主机发送数据子程序
FZJ0: MOV R2,#10H
FZJ1: CLR EA
ANL AUX,#07FH ;p3.0p3.1当串口
FZL1: MOV A,@R0
MOV SBUF,A
JNB TI,$
CLR TI
INC R0
DJNZ R2,FZL1
SETB EA
RET
FSZJ: MOV DPTR,#FH
MOV R2,#19;
ORL AUX,#80H
SETB P3.7 ;发送数据
MOV R0,#40H
FSZJA: MOV A,#0H
MOVC A,@A+DPTR
MOV @R0,A
INC R0
INC DPTR
DJNZ R2,FSZJA
MOV R0,#40H
MOV CRCCD,#19
LCALL CRC1
MOV R2,#21
MOV R0,#40H
FSZJ2: MOV A,@R0
MOV SBUF,A
JNB TI,$
CLR TI
INC R0
DJNZ R2,FSZJ2
SETB EA
RET
FH:DB 01H,03H,16,00H,01H,02H,03H,04H,05H,06H,07H,08H,09H,10H,11H,12H,0DH,0EH,0FH,10H,11H,12H,13H,14H,15H,16H,17H,18H,19H,1AH,1BH,1CH,1DH,1EH,1FH;18
用串口助手检测到的数据如下图。
喜欢的话请点赞并分享,您的支持是我坚持下去的动力!送人玫瑰,手有余香!
