趣味DIY：自制单片机LED点阵流水灯

图1是单片机最小系统电路；图2是驱动电路。共10路光源DS1~DS10，分别由AT89S52的P0口、P2的高两位驱动；每一路光源由14只高亮LED并联。图2中的D1、D2起到给光源部分降压的作用，这样LED可以不加限流电阻，因为VCC（5V）减去D1、D2、三极管的压降之和后可以保证LED安全地工作。

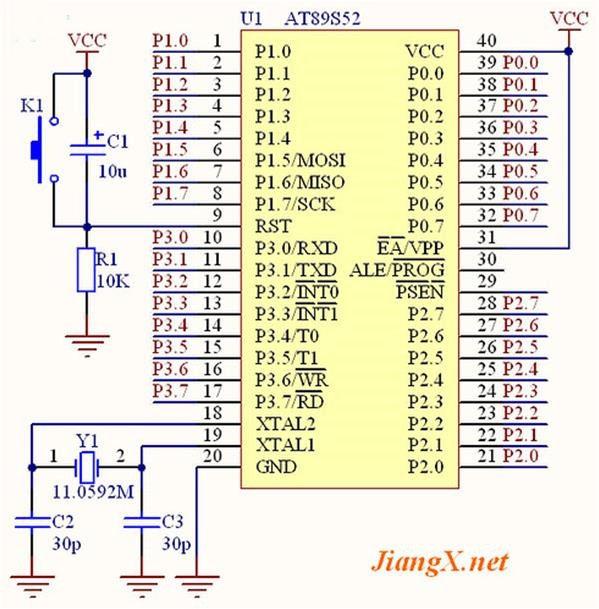

图1 AT89S52单片机最小系统

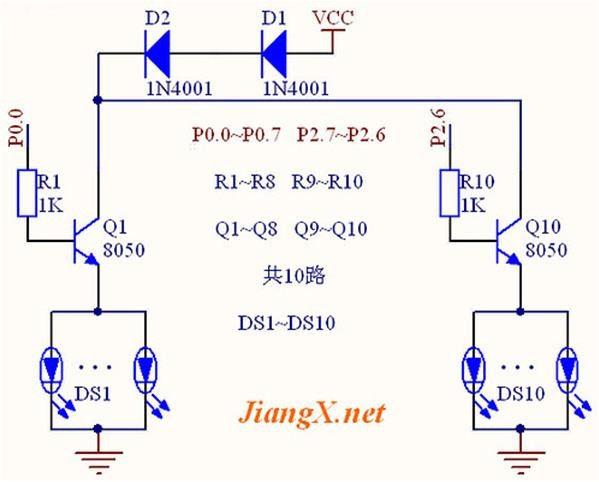

图2 驱动与光源电路

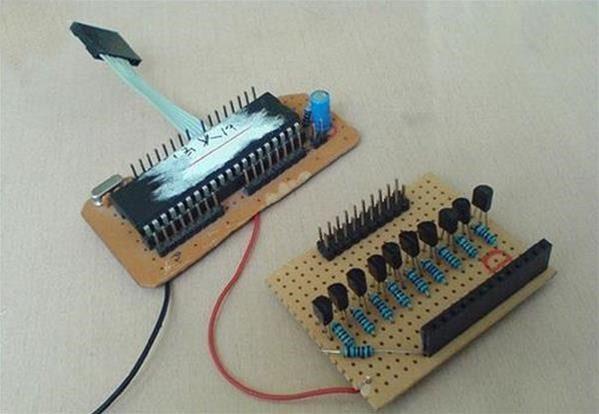

单片机最小系统板是以前做的直接拿来用了，自己做了驱动板：

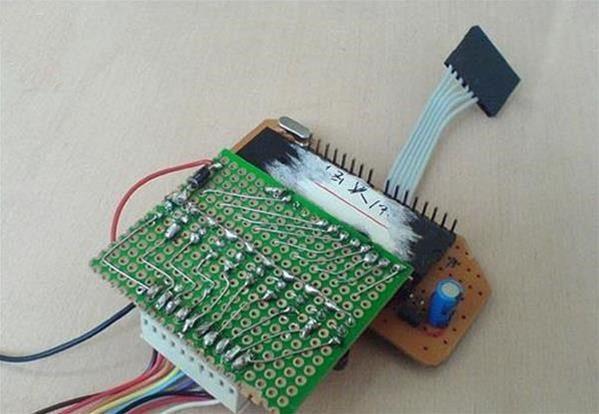

为了不改动单片机最小系统板于是在驱动板上焊上排座，巧妙地实现两块板子间的电气连接：

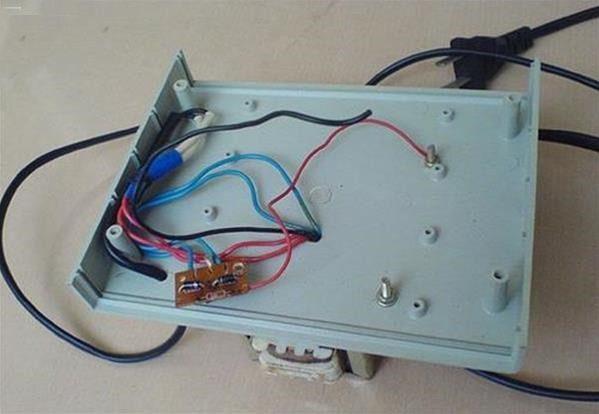

拆开彩灯的外壳，掏空原先的电路，只留下电源部分：

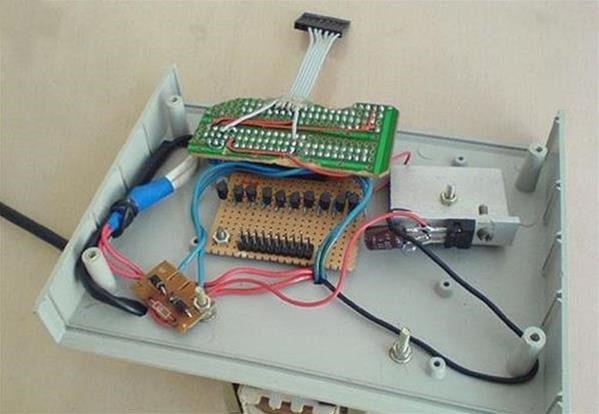

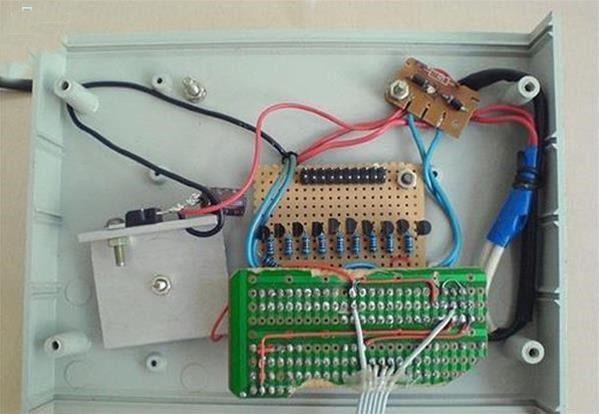

将电路板固定在上面：

换个角度看，铝散热片上固定的是LM7805稳压块：

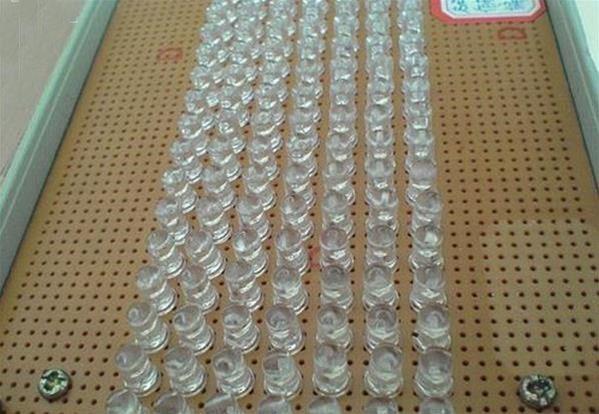

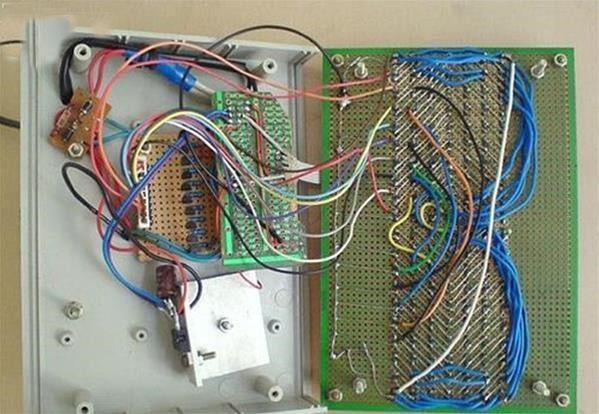

再将那10路光源也就是显示面板连接至驱动电路板：

视频加载中...

LabVIEW编程实例：趣味流水灯程序设计

很多小伙伴在学单片机的时候，不管是用汇编也好，还是用C语言也好，都写过各种各样的流水灯小程序，当一排LED灯按你的设计循环亮起的时候，是不是非常有成就感呢？

那么我们思考下，在LabVIEW平台上，是否也可以编程实现一个纯软件版的流水灯演示小程序呢？答案是肯定的，下面看看怎么做吧。

示例说明

先看下完成后的软件界面运行图，如下所示：

这个流水灯小程序共包括了8个小灯，其主要功能包括：

在LabVIEW中编程实现这么多功能是不是很难啊？其实还是比较简单的，下面看看怎么实现吧。

文末最后有动态图演示哦，不要错过。

代码实现

代码实现主要关键点：

其中，超时事件代码框图如下图所示：

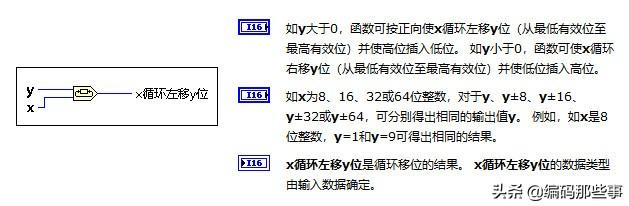

这是这个程序功能实现的主要代码，在超时事件中，通过移位寄存器中读取上次流水灯状态对应的数值，然后根据前面板上的控件设置决定流水灯是否移动、左移或右移及移动的位数，其关键函数是循环移位函数，该函数参数接口意义如下，通过给定y值的正负号控件其左移或右移：

当在前面板上改变流水灯初始值状态时，需重新给移位寄存器赋初值，其代码如下：

在前面板上点击退出程序按钮时，在事件结构的值改变事件中退出程序的运行，代码如下：

至此，程序的主要代码实现就完成了。

总结

可能大家会想，如果一开始让你在LabVIEW中实现一个这么花哨的多种控制功能的流水灯小程序，你可能会觉得这太难了，甚至无从下手，实际上，通过上面的实现代码可看出程序也并不是太难，关键是要熟悉如事件结构、移位寄存器、循环移位及布尔数组与数值之间的转换等几个小知识点，把任务分解清楚，花不了几分钟也就可以做出来了。

好了，大家照着这个例子做一遍吧，如果还做不出来的话，大家可以加关注并私信回复：LabVIEW065 ，可获取该文章对应的LabVIEW原程序下载。

最后再看下这个小例子的动态运行效果图吧：
