上海羊羽卓进出口贸易有限公司单片机入门教程之仿真软件proteus
学习单片机离不开仿真，需要对我们写的代码进行试验仿真看看能不能实现自己想要的功能，通过仿真软件来实现不仅可以节约成本还可以节约时间，所以今天来介绍以下仿真软件
Proteus介绍：
Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是目前比较好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是英国著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、
PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。
Keil编程和Proteus仿真软件联合直接用写的程序烧写到仿真软件里面，以上通过自己做的仿真，需要仿真程序实例的可以私聊我
Proteus功能特点：
Proteus软件具有其它EDA工具软件（例：multisim）的功能。这些功能是：
1．原理布图
2．PCB自动或人工布线
3．SPICE电路仿真
革命性的特点
1．互动的电路仿真
用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。
2．仿真处理器及其外围电路
可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境
仿真软件界面
现在应该对仿真软件有个基本了解了吧，这一篇不讲软件的安装使用，等下一篇来说说它的安装和使用
七夕快到了，明天将出一期心形LED流水灯制作，这电路很简单，程序也不难，但是实现的功能很酷炫，通过录制视频的方式教你怎么做心形LED流水灯，送给你心意的女孩子
关注智联电子DIY敬请期待
51单片机学习笔记2 仿真器的使用及STC89Cxx简介
一、连接步骤
1. 硬件连接

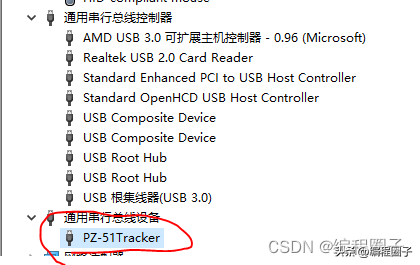

插上普中PZ-51硬件仿真器，电脑的设备管理器出现该设备。
如果没有出现，要留意USB线是否是有数据传输功能的，有的USB线只能充电在这里是不能使用的。
2. 安装软件驱动
安装软件驱动前，最好关闭杀毒软件。

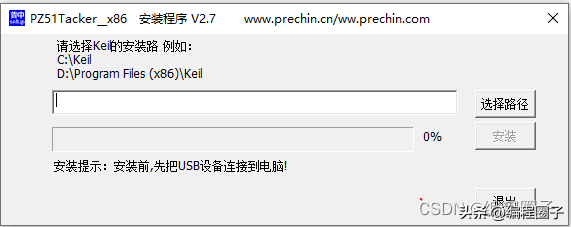

选择keil的安装目录。

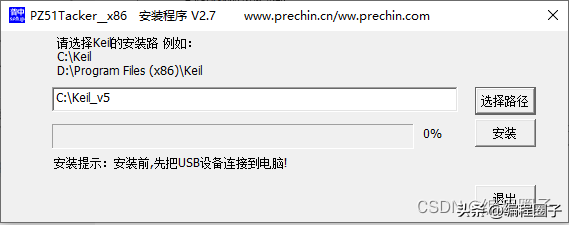

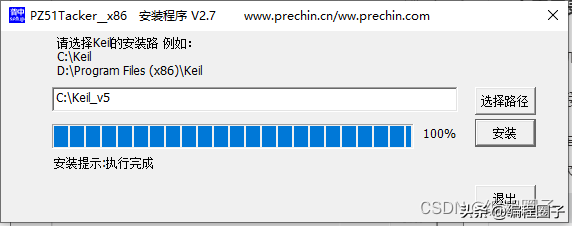

点击安装，等待完成：
点击退出。
3. 检查是否安装成功

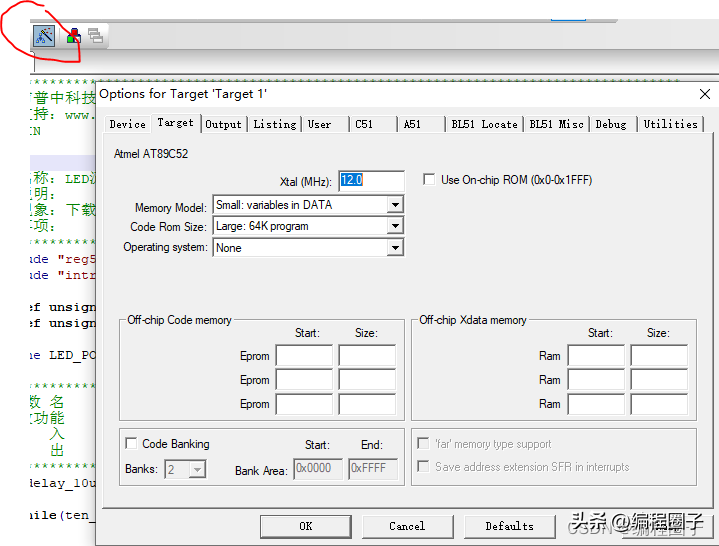

打开一个keil的51工程：选择Target options:

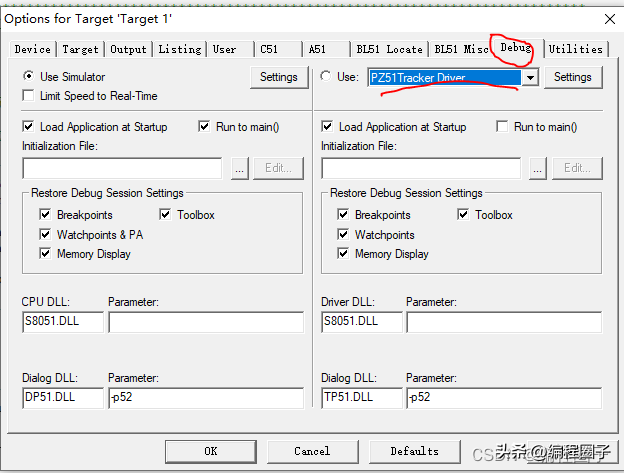

点击 Debug选项卡：

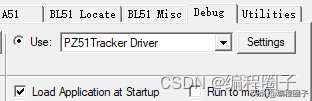

在右侧下拉菜单可以看到： PZ51Tracker Driver即安装成功。
二、仿真步骤
1. 打开一个51工程
2. 选择仿真设备
Debug点击Use PZ51Tracker Driver。
3. Settings设置

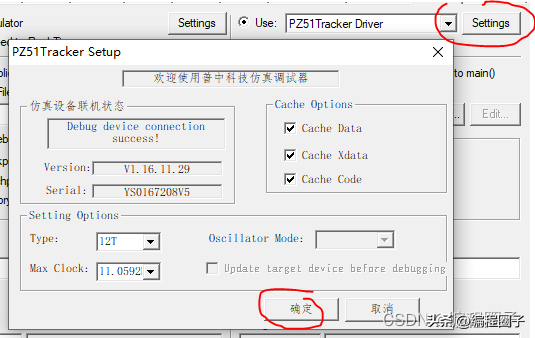

参照下图设置：
Type： 12TMax Clock： 11.0592Cache Options：全勾选点击确定。
4. Utilities设置
参照上图设置，点击OK。
5. 点击仿真

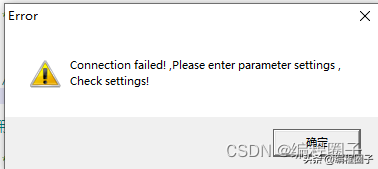

这时候可能跳出提示参数设置失败：
关闭此窗口，重新设置上面的晶振频率到12M再尝试看看，或者重启软件试试。

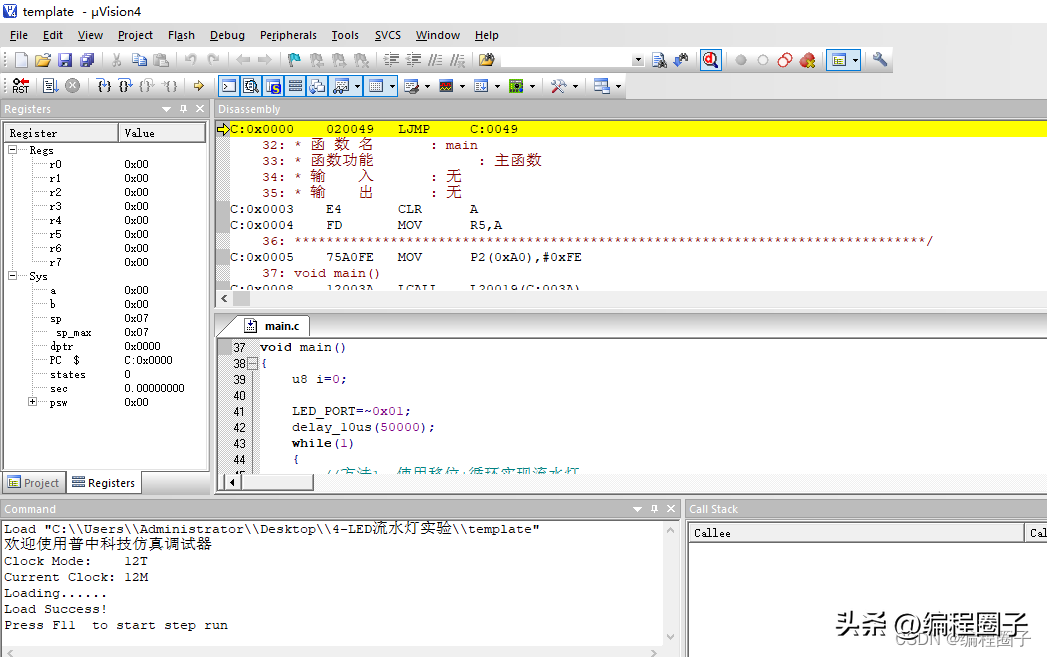

这时可以正常仿真了。
三、连接开发板

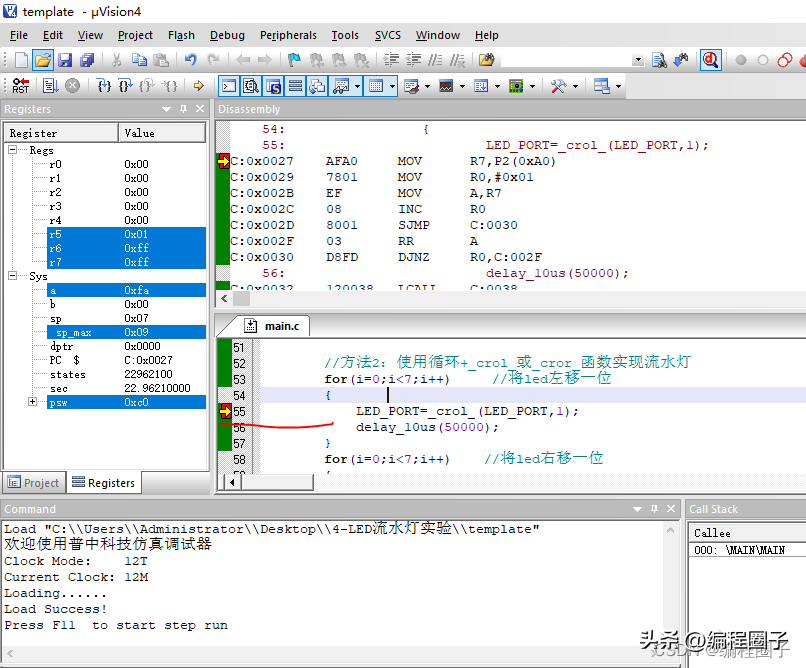

先给仿真器断电，把仿真器插到开发板STC51芯片的插座上。开发板、仿真器分别上电，这时候启动仿真，程序就可以在开发板上运行了。尝试设置一个断点：
程序运行到这一步可以正常暂停等待调试。

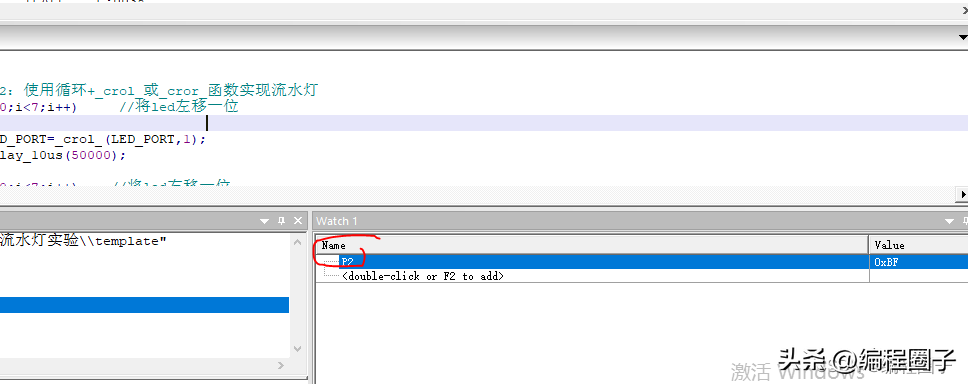

在watch窗口可以输入变量查看值：
四、STC89Cxx单片机简介
1. 单片机
CPU、RAM、ROM、输入/输出集成在一块集成电路中，称为单片机（MCU）。
2. 51单片机
对所有兼容Intel 8031 指令系统的单片机的统称，如：
Intel i80C31,i80C51,i87C51，i80C32,i80C5,i87C52ATMEL:AT89C51,AT89C52,AT89C2051,AT89S51(RC),AT89S52(RC)Philips/华邦/达拉斯/西门子STC（国产宏晶）：STC89C51,STC89C52,STC89C516,STC90C516等3. STC89Cxx芯片
STC89C51RC是采用8051核的ISP（In System Programming）在系统可编程芯片
最高工作时钟频率为80MHz片内含4K Bytes的可反复擦写1000次的Flash只读程序存储器器件兼容标准MCS-51指令系统及80C51引脚结构芯片内集成了通用8位中央处理器芯片内集成了ISP Flash存储单元，具有在系统可编程（ISP）特性，配合PC端的控制程序即可将用户的程序代码下载进单片机内部4. MCU特性
增强型1T流水线/精简指令集结构 8051 CPU时钟频率0-35MHz，扯上集成512字节RAM通用I/O口(27/23个)，复位后为：准双向口/弱上拉，可设置成4种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏，每个I/O口驱动能力均可达20mA，但整个恐怖片最大不超过55mA内部集成MAX810专用复位电路时钟源：外部高精度晶振或内部R/C振荡器。用户在下载程序时，可选择是使用内部R/C振荡器还是外部晶振，常温下内部R/C振荡器频率为： 5.2MHz-6.8MHz；内部时钟有温漂。有2个16位定时器/计数器外部中断2路，下降沿中断或低电平触发中断，Power Down模式可由外部中断低电平触发中为方式唤醒；PWM（4路）/PCA（可编程计数器阵列）UARTSPI，可设置主/从模式相关问答
