51、AVR、PIC、MSP430等单片机的复位电路详解

51单片机复位电路

复位是使CPU和系统中其他部件都处于一个确定的初始状态，并从这个状态开始工作。

80C51复位结构如上图所示，此处的复位引脚只是单纯地称为RST而不是RST/VPD，因为CHMOS型单片机的备用电源也是由VCC引脚提供的。

无论是HMOS型还是CHMOS型的单片机，在振荡器正在运行的情况下，复位是靠在RST/VPD引脚加持续2个机器周期（即24个振荡周期）的高电平来实现的。在RST引脚出现高电平后的第二个周期执行内部复位，以后每个周期重复一次，直至RST端变低电平。

51单片机复位电路及复位操作

单片机的复位有上电复位和按钮手动复位两种。如下图2所示为上电复位电路，图（b）所示为上电按键复位电路。

上电复位是利用电容充电来实现的，即上电瞬间RST端的电位与VCC相同，随着充电电流的减少，RST的电位逐渐下降。图2 (a)中的R是施密特触发器输入端的一

个10K?下拉电阻，时间常数为10×10-6×10×103=100ms。只要VCC的上升时间不超过1ms，振荡器建立时间不超过10ms，这个时间常数足以保证完成复位操作。上电复位所需的最短时间是振荡周期建立时间加上2个机器周期时间，在这个时间内RST的电平应维持高于施密特触发器的下阈值。

上电按键复位2（b）所示。当按下复位按键时，RST端产生高电平，使单片机复位。

在复位有效期间（即高电平），80C51单片机的ALE引脚和PSEN引脚均为高电平，且内部RAM不受复位的影响。

AVR单片机复位电路

Mega16已经内置了上电复位设计。并且在熔丝位里，可以控制复位时的额外时间，故AVR 外部的复位线路在上电时，可以设计得很简单：直接拉一只10K的电阻到VCC即可(R0)。为了可靠，再加上一只0.1uF的电容(C0)以消除干扰、杂波。D3(1N4148)的作用有两个：作用一是将复位输入的最高电压钳在Vcc+0.5V 左右，另一作用是系统断电时，将R0(10K)电阻短路，让C0快速放电，让下一次来电时，能产生有效的复位。当AVR在工作时，按下S0开关时，复位脚变成低电平，触发AVR芯片复位。

重要说明：实际应用时，如果你不需要复位按钮，复位脚可以不接任何的零件，AVR芯片也能稳定工作。即这部分不需要任何的外围零件。

PIC单片机复位电路

当PIC16F87X系列单片机使用低频振荡方式时，单片机的外接引脚MCLR连接如图所示中（a）和（b）所示。

其中，MCLR引脚的漏电流最大值为5μA，电阻R取值应小于40kΩ，以保证其压降不大于0.2V；R1用作限流电阻，取值1.0Ω，用于保护MCLR引脚内部电路。

PIC单片机复位电路

二极管D使电容C能够在电源掉电时快速放电。电容C的充电过程对于我们有用，而放电过程不仅无用，而且在一次掉电之后，C还有积累电荷时，如果再次上电，就会造成RC延时电路失去延时作用，从而不能可靠复位。

MSP430单片机复位电路

只要电源接通，那么这个电容就会“逐渐充满电”，这个过程必须要有，正是这个过程保证了CPU正确地“RESET”。

当电容充满电之后我们把电源开关断开了，这个电容中的电“何去何从”呢?VCC和GND之间接了N多的器件，所有的器件都对它说：“把你那点电给我吧，我还能坚持一下。”电容说：“给你们没问题，可是我他娘脑袋上有个电阻挡我的财路，你们先别急，我慢慢把电放给你们。”

当电容刚刚要把电通过那个上拉电阻放出来，电源开关突然又接通了。CPU开始冲电容吼：“孙子!你Y的那个充电过程怎么没啦?我还要复位呢!”电容不干了：“废话，我上次充的电还没放呢这他妈电源又通啦!”CPU急了：“那我怎么办?我得复位啊!”电容眼珠一翻：“管你Y怎么办，死去吧你!”

如果有了这个二极管就可以快速将电容上的电压释放，保证复位信号正确无误。这个才是该二极管起到的真正作用。

小5带你飞(4)—AVR(ATmega 328P)单片机中断的原理和使用(1)

在这里还是先说了一个大前提，这里讲解avr单片机，为啥我选择了使用atmega 328p这个芯片，那是应为现在arduino很火，而arduino 用的就是atmega 328p这个芯片，特别是在创客教育、STEAM教育和一些开发公司都在大量的使用arduino这个开源硬件。了解好atmega 328p了，arduino基本上就游刃有余了，avr系列也基本上熟悉了。

先看几个基本的概念：

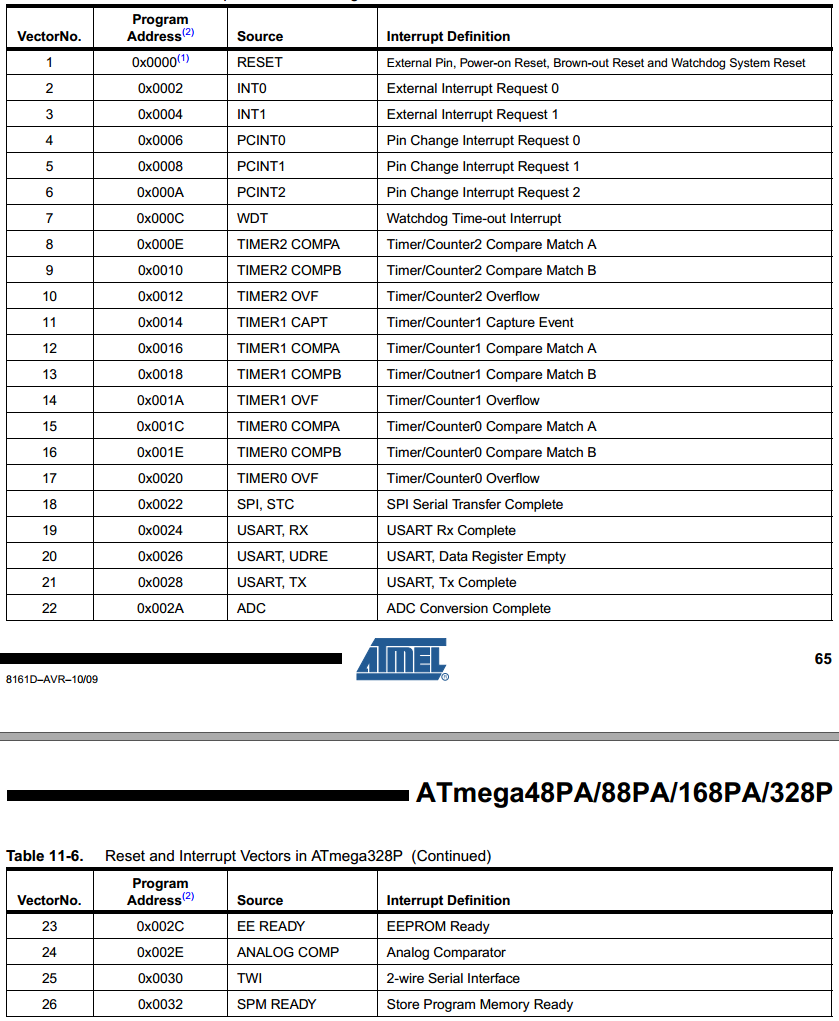

atmega 328p有26个中断源，每一个中断源都有一个独立的唯一的中断向量作为中断服务程序的入口地址。

所有的中断源都有自己独立的使能位。

全局中断和相应的中断使能位都被置位了，在中断标志位置位时，才执行中断服务程序。

来看看datasheet：

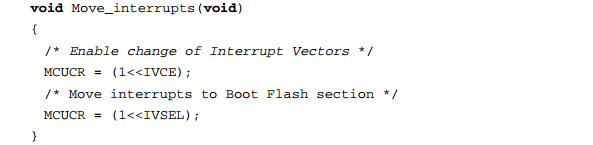

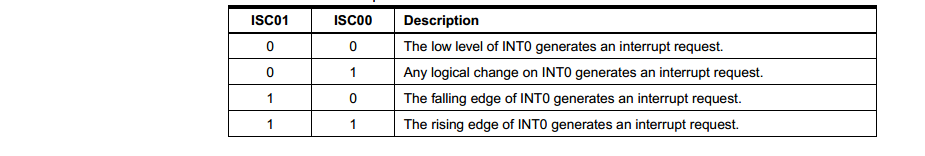

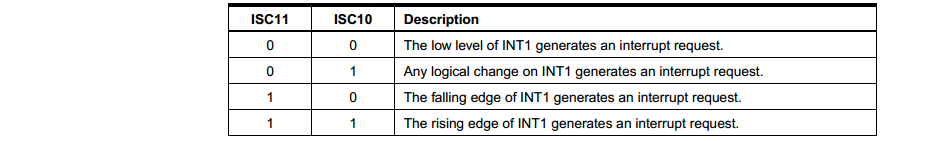

简单的说一下：328p有2个外部中断，分别是INT0和INT1，两个中断都是由单片机的外部引脚触发的，具体是哪两个引脚，自己去搜一下芯片就知道了。如果允许外部中断的话，即使你把这两个引脚设置为输出，外部中断也会被触发，这个地方要注意一下，好多人都弄不明白。可选择的触发方式为：The INT0 and INT1 interrupts can be triggered by a falling or rising edge or a low level(这是datasheet上的原话，关于不明白啥时上升沿触发，下降沿触发，低电平触发的，可以评论，看情况，出一个教程）。
