51单片机实例讲解，彩灯键盘显示程序

彩灯键盘显示控制要求：用10个数字键控制选择彩灯的10种变化，并用数码管显示器显示按键号。

●花样一：一盏灯从右至左点亮，即从LED1开始向LED8方向流水移动点亮。

●花样二：一盏灯从左至右点亮，即从LED8开始向LED1方向流水移动点亮。

●花样三：要求一盏灯从左至右逐个点亮不灭，即从LED8开始向LED1方向逐个点亮不熄灭，直到全部点亮。

●花样四：让全亮的灯从右至左逐个熄灭，即从LED1开始向LED8方向，彩灯逐个熄灭。

●花样五：两盏灯从右至左点亮，即LED1+LED2→LED3+LED4→LED5+LED6→LED7+LED8。

●花样六：两盏灯从左至右点亮，即LED8+LED7→LED6+LED5→LED4+LED3→LED2+LED1。

●花样七：一盏灯从左至右先按单数流水点亮，后按双数流水点亮，即LED1→LED3→LED5→LED7→LED2→LED4→LED6→LED8。

●花样八：一盏灯从右至左先按双数流水点亮，后按单数流水点亮，即LED8→LED6→LED4→LED2→LED7→LED5→LED3→LED1。

●花样九：8只发光从左至右依次点亮一只，即LED1亮→LED1+LED2亮→LED1+ LED2+LED3亮→LED1+LED2+LED3+LED4亮→LED1+LED2+LED3+LED4+LED5亮→LED1+LED2+LED3+LED4+LED5+LED6亮→LED1+LED2+LED3+LED4+LED5+ LED6+LED7亮→LED1+LED2+LED3+LED4+LED5+LED6+LED7+LED8亮。

●花样十：8只发光二极管从右至左依次点亮一只，即LED8亮→LED8+LED7亮→LED8+LED7+LED6亮→LED8+LED7+LED6+LED5亮→LED8+LED7+LED6+LED5+ LED4亮→LED8+LED7+LED6+LED5+LED4+LED3亮→LED8+LED7+LED6+LED5+ LED4+LED3+LED2亮→LED8+LED7+LED6+LED5+LED4+LED3+LED2+LED1亮。

(1)彩灯键盘显示硬件电路(见图46)。

图46 彩灯键盘显示接线原理图

(2)彩灯键盘显示硬件电路元器件(见表19)。

表19 彩灯键盘显示硬件电路元器件表

(3)彩灯键盘显示程序流程图(见图47)。

图47 彩灯键盘显示程序流程图

(4)彩灯键盘显示程序。

51单片机实例讲解，一键多灯控制程序

一键多灯控制要求：有4个灯L1～L4，启动单片机后，L1亮;按下按键SB1，L2亮;再按下按键SB1，L3亮;再按下按键SB1，L4亮;再按下按键SB1，L1又亮。如此循环往复。

(1)一键多灯控制电路(见图42)。

图42 一键控制多灯单片机接线原理图

(2)一键多灯控制电路元器件(见表17)。

表17 一键多灯控制电路元器件表

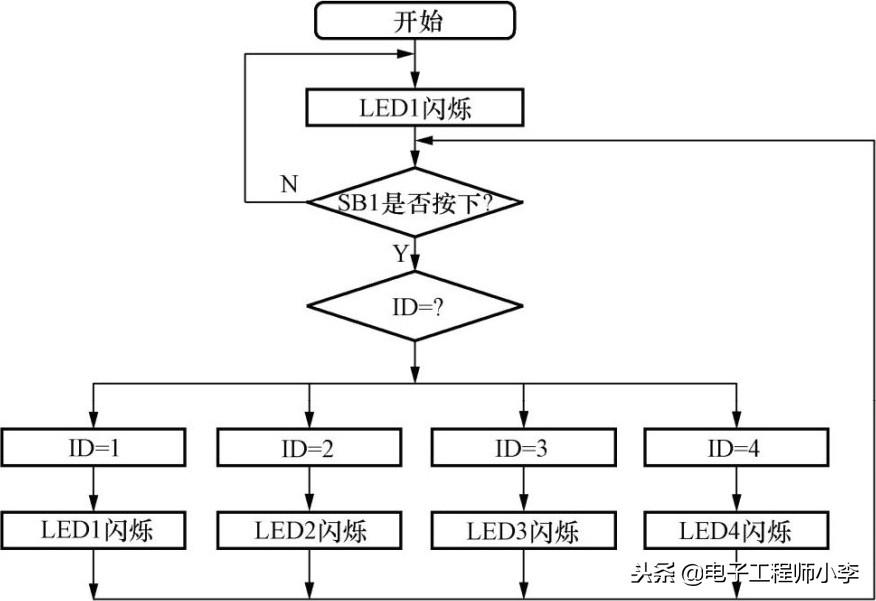

(3)一键多灯控制程序流程图(见图43)。

图43 一键控制多灯程序流程图

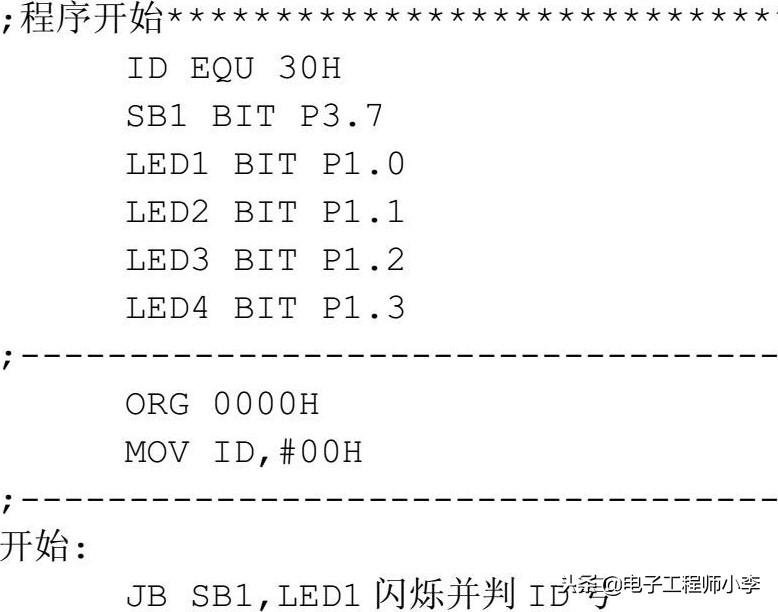

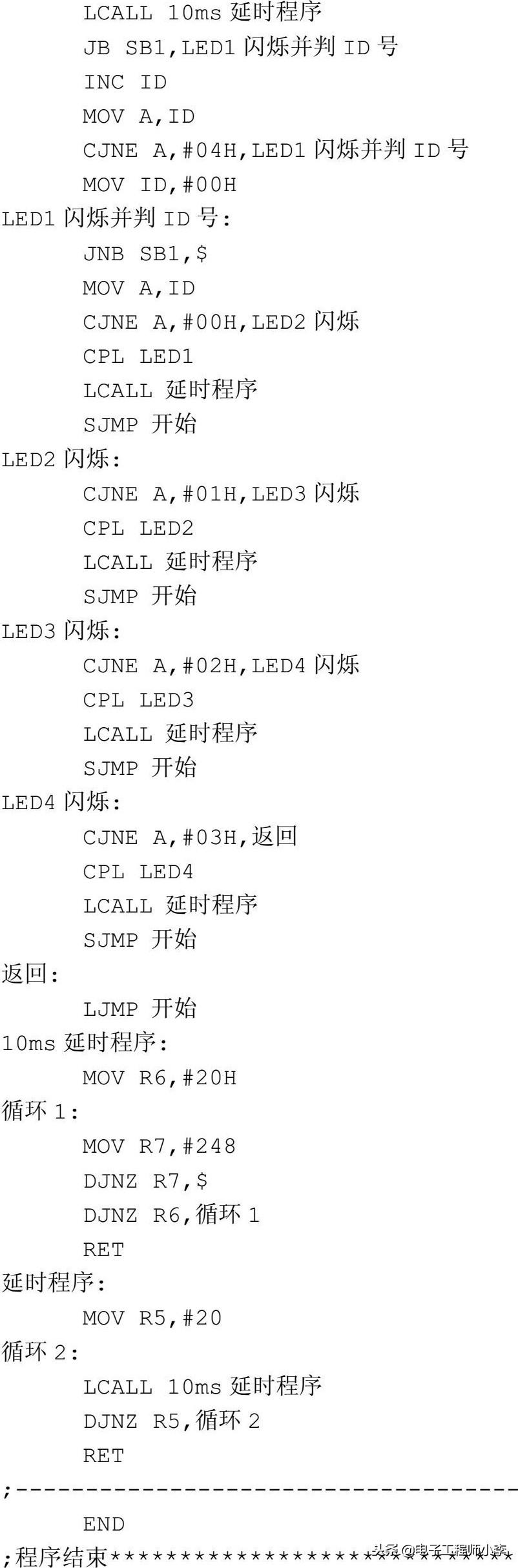

(4)一键多灯控制程序。
