高级单片机实战开发-蜂鸣器

一、蜂鸣器的类型和原理

1. 压电式

使用压电陶瓷片作为发声器件，通过给压电陶瓷加交流信号发声

2. 电磁式

通过线圈产生的磁场和磁铁作用，类似于扬声器的工作原理

3. 贴片式

有贴片和直插安装方式

4. 有源蜂鸣器

加电就响，内置信号发生器驱动发声器件，一般的音调都是固定的。

5. 无源蜂鸣器

加电后有咔嚓声，要用2-5K的方波驱动。无源蜂鸣器的声调会随着外加方波的频率而改变。

二、蜂鸣器产品参数

下面是某一蜂鸣器的具体参数：

★尺寸(size)：φ30mm×19.5mm

★电压范围(Voltage Range)：3-20VDC

★额定电压(Rated Voltage)：12VDC

★使用频率(frequency)：3600±500Hz

★声压(SPL)：Min.90dB（12VDC/30cm）

★电流(Current)：≤50mA

★成品重量(weight)：2g

★支持定制：XXXXXX

三、蜂鸣器的检测

1. 有源与无源的区分

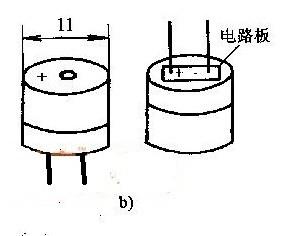

（1）外形区别

有源蜂鸣器

无源蜂鸣器

两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。

（2）电参数的区别

把可调电源设定到蜂鸣器的额定电压，一般的常见蜂鸣器额定电压为1.5v、5v、10v、12v这几种，串联一个100-200欧姆的限流电阻，给蜂鸣器加电，有源蜂鸣器会连续的发出滴滴的声音，或者有规律的滴滴声音。

无源蜂鸣器只在接通或者断开电源的瞬间有咔咔声

使用万用表，测量蜂鸣器的电阻，有源蜂鸣器电阻比较大，一般的都在几百欧以上，无源的蜂鸣器阻值在8、16欧姆左右。

2. 好坏的检测

使用可调电源调至蜂鸣器的额定电压，串联100欧姆电阻，有源蜂鸣器加上额定电压和电流后如果不能产生明亮的滴滴声，如果声音不正常或者不发声，说明质量不良或者已经损坏。

无源蜂鸣器的测试，使用信号发生器调至2KHz，信号经过100欧姆限流电阻后加到蜂鸣器上，如果蜂鸣器发出明亮的滴声，说明产品是良好的，反之如果声音不正常或者干脆没有声音，说明有蜂鸣器不良或者故障。

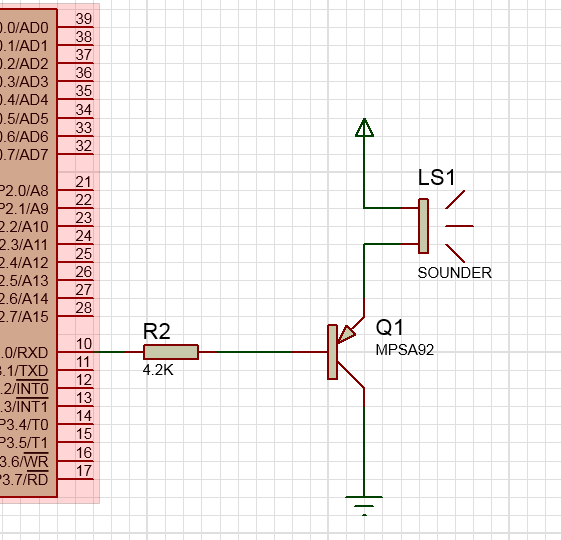

四、驱动电路的设计

我们为了使用更多的功能，因此使用无源蜂鸣器。

1. 为什么要用三极管？

因为单片机的IO驱动电流较小，直接驱动容易损坏单片机，所以要用三极管来扩大电流

2. 用什么样的三极管？

MPSA92三极管参数：

VCEO:-300V

VCBO=-300V

IC=-500mA

PD=625mA

hFE = 最小25

三极管的选择，因为单片机上电是高电平，因此选用PNP的三极管，上电后蜂鸣器并没有电流，只有在驱动的控制下才会导通。蜂鸣器的工作电流通常在100mA以下，此蜂鸣器工作电流设定为25mA,因此MPSA92是能够满足的，而且也是常用的型号。

3. 电阻R2的计算

设计三极管IC电流25mA，三极管的放大倍数取最小值25，所以基极电流为1mA，

R2=(5-0.7)/0.001=4.3K

功率：4.3*0.001=0.0043W 使用1/8W足够，其它温度系数和耐压也没有问题

五、驱动程序

//-----------------------------------------------------------------

//名称:蜂鸣器驱动

//设计：非凡创客

//日期: 2015-05-01

//版本：V1.0

//-----------------------------------------------------------------

#include <reg51.h>

#define unc unsigned char

#define uni unsigned int

sbit BUZER = P3^0;//蜂鸣器驱动引脚的定义

//-----------------------------------------------------------------

// 毫秒延时程序

//-----------------------------------------------------------------

void DL(uni x)

{ unc t; while(x--) for(t=0;t<120;t++);

}

//-----------------------------------------------------------------

// 蜂鸣器驱动程序

//-----------------------------------------------------------------

void BUZ()

{

unc t;

for(t=0;t<50;t++)

{

DL(1);

BUZER=~BUZER;

}

//-----------------------------------------------------------------

// 主程序

//-----------------------------------------------------------------

void main()

{

while(1)

{

BUZ();

}

欢迎评论和点赞，不喜欢的请拍砖！觉得不完美的请给出您的宝贵建议。

本文属于原创首发，未经授权，请勿用于商业用途！

头条号：非凡创客 QQ: 782659135

送你一个单片机驱动蜂鸣器的电路图，有详细说明哦

蜂鸣器是单片机开发中常用的元器件，下介绍一下蜂鸣器的使用方式。

蜂鸣器从结构区分分为压电式蜂鸣器和电磁式蜂鸣器。压电式为压电陶瓷片发音，电流比较小一些，电磁式蜂鸣器为线圈通电震动发音，体积比较小。

按照驱动方式分为有源蜂鸣器和无源蜂鸣器。这里的有源和无源不是指电源，而是振荡源。有源蜂鸣器内部带了振荡源，如图1中所示，给了 BUZZ 引脚一个低电平，蜂鸣器就会直接响。而无源蜂鸣器内部是不带振荡源的，要让他响必须给 500Hz～4.5KHz 之间的脉冲频率信号来驱动它才会响。有源蜂鸣器往往比无源蜂鸣器贵一些，因为里边多了振荡电路，驱动发音也简单，靠电平就可以驱动，而无源蜂鸣器价格比较便宜，此外无源蜂鸣器声音频率可以控制，而音阶与频率又有确定的对应关系，因此就可以做出来“do re mi fa sol la si”的效果，可以用它制作出简单的音乐曲目，比如生日歌、两只老虎等等。

图1 蜂鸣器电路原理图

我们来看一下图1的电路，蜂鸣器电流依然相对较大，因此需要用三极管驱动，并且加了一个 100 欧的电阻作为限流电阻。此外还加了一个 D4 二极管，这个二极管叫做续流二极管。我们的蜂鸣器是感性器件，当三极管导通给蜂鸣器供电时，就会有导通电流流过蜂鸣器。而我们知道，电感的一个特点就是电流不能突变，导通时电流是逐渐加大的，这点没有问题，但当关断时，经“电源-三极管-蜂鸣器-地”这条回路就截断了，过不了任何电流了，那么储存的电流往哪儿去呢，就是经过这个 D4 和蜂鸣器自身的环路来消耗掉了，从而就避免了关断时由于电感电流造成的反向冲击。接续关断时的电流，这就是续流二极管名称的由来。
