51单片机 16X192点阵程序动态显示汉字 教程（附仿真文件+源代码）

网友投稿

最近有小伙伴给我留言说希望我能写一篇汉子动态程序显示的文章，他想学习这方面的知识，我就抽空用仿真软件做了一个，鉴于项目比较简单，我就不过多的描述了，有问题请及时留言。

下面进入正题:

51单片机 16X192点阵程序动态显示任意汉字

程序参考源代码如下：

#include<AT89X52.H>

sbit ST=P3^5;

sbit E1=P3^4;

sbit MR=P3^7;

char cashe[12];

char code wd[12][16]={

{0xFF,0xC0,0xFE,0xFE,0xFE,0xFE,0x80,0xFE,0xFD,0xFD,0xFB,0xF7,0xEF,0xDF,0x3F,0xFF},

{0xFF,0x03,0xFF,0xFF,0xFF,0xFF,0x01,0x7F,0x7F,0x7F,0x7F,0x7F,0x7D,0x7D,0x81,0xFF},/*"无",0*/

/* (16 X 16 , 宋体 )*/

{0xDF,0xDF,0xDF,0xCF,0x57,0x58,0x5F,0xDF,0xDE,0xDE,0xDE,0xDD,0xDD,0xDB,0xDB,0xD7},

{0x7F,0x6F,0x73,0x77,0x7F,0x01,0x5F,0x5F,0xDF,0xDF,0xDF,0xDF,0xDD,0xDD,0xE1,0xFF},/*"忧",1*/

/* (16 X 16 , 宋体 )*/

{0xFE,0xFE,0xFE,0xC0,0xDE,0xDE,0xC0,0xDE,0xDE,0xDE,0xC0,0xDE,0xFE,0xFE,0xFF,0xFF},

{0xFF,0xFF,0xFF,0x07,0xF7,0xF7,0x07,0xF7,0xF7,0xF7,0x07,0xF7,0xFD,0xFD,0x01,0xFF},/*"电",2*/

/* (16 X 16 , 宋体 )*/

{0xFF,0xC0,0xFF,0xFF,0xFF,0xFE,0xFE,0xFE,0x00,0xFE,0xFE,0xFE,0xFE,0xFE,0xFA,0xFD},

{0xFF,0x0F,0xDF,0xBF,0x7F,0xFF,0xFF,0xFB,0x01,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*"子",3*/

/* (16 X 16 , 宋体 )*/

{0xFF,0x83,0xBB,0xAB,0xAA,0xAA,0xA9,0xAB,0xAB,0xAA,0xEE,0xD7,0xDB,0xBB,0x7F,0xFF},

{0x7F,0x3F,0x7F,0x01,0xFD,0xFD,0xBD,0xBD,0x5D,0xED,0x05,0xED,0xFD,0xFD,0xEB,0xF7},/*"购",4*/

/* (16 X 16 , 宋体 )*/

{0xEF,0xEF,0xAF,0xAE,0x82,0xAD,0x6B,0xEB,0xE6,0xCD,0x2B,0xEF,0xEE,0xED,0xEB,0xFF},

{0x7F,0x7F,0x7F,0x03,0xAB,0xAB,0x6B,0x6B,0xDB,0xDB,0xBB,0x7B,0xFB,0xFB,0xD7,0xEF},/*"物",5*/

/* (16 X 16 , 宋体 )*/

};

void del(int i)//============================//延时程序

{while(i--);}

aline() ////=======================发送一行的显示程序

{

char i=0;

TI=0;

for(i=0;i<12;i++)

{SBUF=cashe[i];while(~TI);TI=0;} //将缓存中的信息转存入595的存储器中，到此不显示

}

main()

{

int m=0,n=0;

TI=0;

SM0=0;

SM1=0;

E1=0;

while(1)

for(m=0;m<16;m++) //共有16行 循环16次显示这16行 串行的595送出行的数据

{ //由74hc154选中要显示的行

for(n=0;n<12;n++) //这个for循环用来向缓存数组中装载要显示的内容

{cashe[11-n]=wd[n][m];} //将第m个字的第n行信息装载 ，因为595串接 数据第一个进去的会在最后一个595中，最后进去的会在第一个595中

aline(); //将缓存中的一行信息载入595缓存中

ST=0;ST=1; //595产生上升沿 输出595锁存的数据

P2=m; //选中要显示的行输出数据

del(100);//延时一段时间，以造成视觉暂存效应

}

}

最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，如果需要 程序完整源代码，请在下方留言或者私信我，看到后会第一时间回复。

如果喜欢我的文章请点赞转发加关注啊，谢谢！

OLED炫酷新玩法：实时显示中文汉字 单片机无需预定义字模

哈喽~ 上一篇给大家讲了如何用oled显示天气信息. 今天再发一个炫酷的玩法 (本文所有工具及源码都在结尾)

是不是oled 或 lcd 取字模很烦 ? 而且只有固定内容 没有变化.字模数组庞大?

小编打算做一个从网络获取中文字模 然后发送到esp8266上在oled屏幕显示出中文. 这样就脱离了预编译的字模数组.

当然我并没有做出来.而是打算先做串口输出.oled显示. 这样比较好调试

esp8266的ram很大 足够驾驭一个汉字的字模数组.甚至几个字模数组一起发送都没有问题.

当然为了稳定性我并没有这么做 ,还是一个字模一个字模的发送 发送间隔200ms 给esp8266足够的处理时间

200ms是底线 我试过150ms间隔 但是esp8266会丢字. 200ms既1秒显示5个汉字.这个速度可以接受

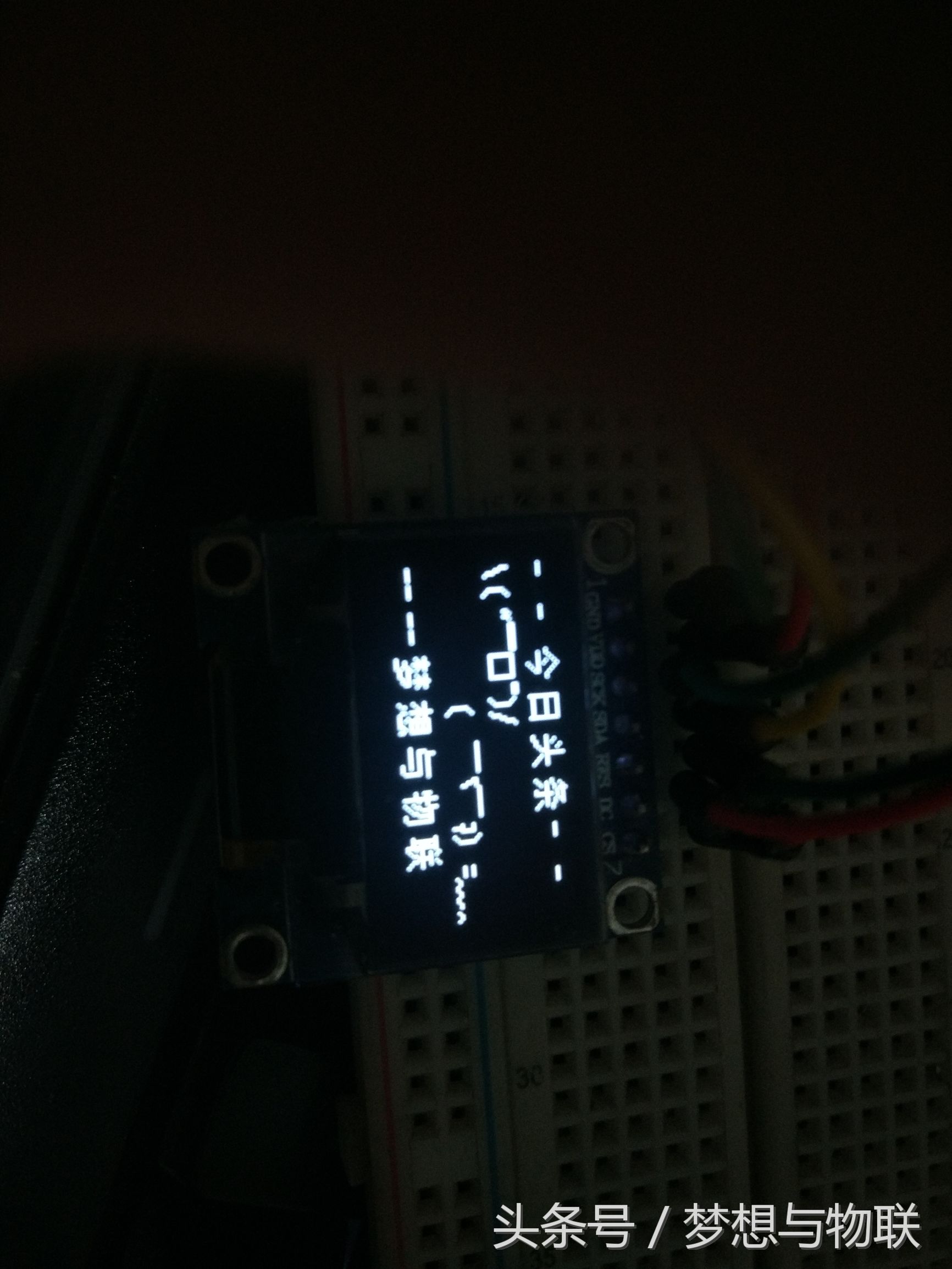

不多bb 先看视频 串口工具逐个发送字模数组 esp8266串口接收 然后逐个显示内容是李白的 <行路难> 片选

视频加载中...

效果怎么样? .是不是还可以

代码及软件及材料及环境

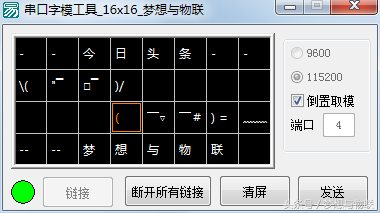

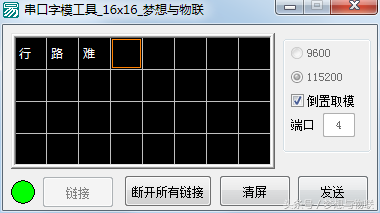

串口字模软件 -易语言编写的....

arduino IDE 编译的esp8266程序

OLED 0.92寸 128x64 spi接口

esp8266-12e

接线及定义 代码都有写

注意事项

临时搞的,解决了上一版本中文残缺的问题.因为我的目标不是串口通讯 是网络获取字模 所以不管是代码还是工具 都写的很糙 .

倒置取模需要注意下 ，我的oled有问题，取模是右向左取模 ，别人家的一般都左到右.

既 别人正常的oled 取到的是00001111 八位 我必须要倒转一下 既 11110000 才能正常显示

如果你的oled正常 请不要选中此项.其他的一目了然 不多解释

我跟你们说个事儿 : 你真不考虑关注我一下吗?

下载工具及源码下载地址

pan.baidu.com/s/1c2GWyQG
