单片机无线通信模块——NRF24L01

这是一个NRF24L01模块，如图1，它是一款2.4GHz的无线收发一体模块，我们使用它来实现单片机之间的无线通信。这个模块的核心元器件就是中间的这颗NRF24L01芯片，这颗芯片是欧美品牌，而外围模块则是中国制造。

图1 NRF24L01模块

它有着迷你的外形尺寸，使用起来非常方便。板载蛇行天线最大传输距离为100米。支持一对六数据通信。这个模块通过八个直插引脚与外界进行连接，供电电压为1.9至3.6伏，其他数据引脚可以直接连接3.3V或5V单片机。空中传输速率有2M、1M和250KHz可选。它与主控芯片之间的通信方式为4线SPI通信，最高速率为10MHZ。

图2 NRF24L01的电性能

这是模块的PCB布线图，第1、2引脚为电源引脚。第3引脚为模块的低电平使能引脚。第4引脚用于控制模块的片选，用于开始一个SPI通信。第5、6、7、8为模块的SPI通信口，他们依次为SPI总线时钟、主器件输出从器件输入、主器件输入从器件输出和中断信号输出引脚。如图3.

图3 引脚功能描述

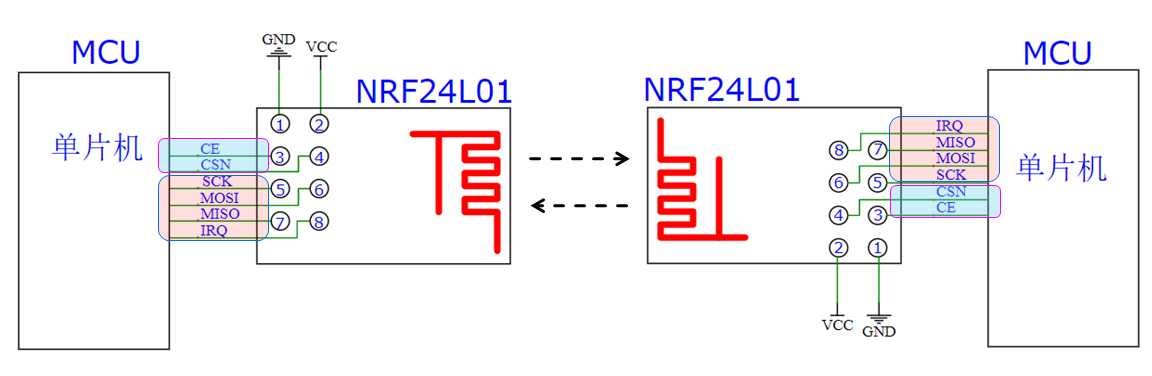

这是两颗单片机借助NRF24L01实现无线通信的接线原理图，他们的连接非常简单。这个模块会占用单片机的6个引脚，我们使用单片机的2个普通IO端口连接模块的片选和使能引脚，用单片机的SPI引脚或普通IO口模拟SPI总线连接模块的SPI引脚即可实现数据交换。如图4.

图4 接线原理图

无线收发模块的工作原理

无线收发模块主要用于电子设备，无线控制，工业控制等领域！用于遥控器当遥控器发射数据指令时，无线收发模块接受数据并通过单片机进行翻译，控制继电器开或者关闭，从而实现电机正转/反转接受指令等功能。

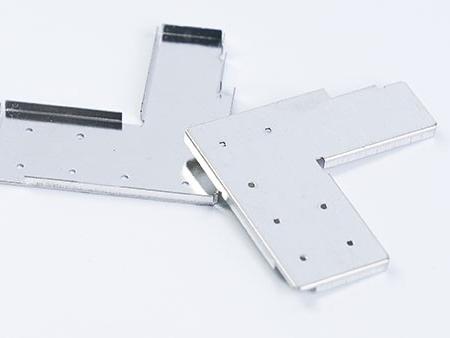

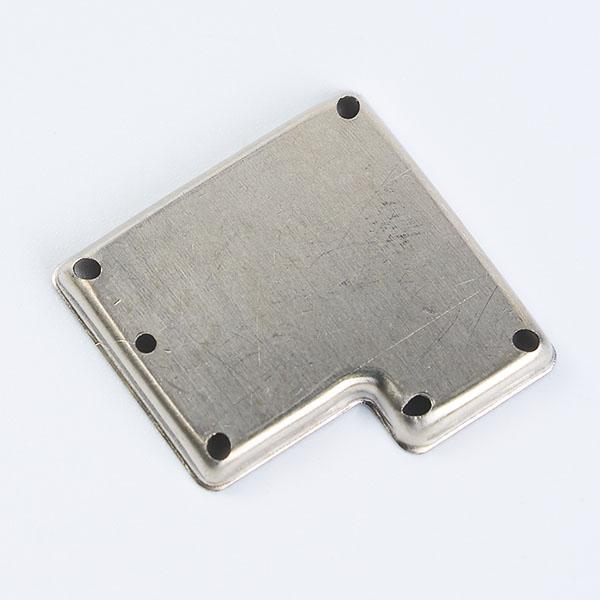

电机内线圈会产生有特别大电磁干扰，遥控的距离就会缩短。所有要用无线收发模块屏蔽罩，这样就可以增加无线模块的抗干扰能力！且能长期去保持 ！
