51单片机学习19-简易秒表

前面几篇我们说到了 LED灯，数码管，按键等内容，按键和数码管组合可以设计出简易秒表。

硬件组成：单片机最小系统+数码管显示电路+3个按键

功能：一个开始键，一个暂停键，一个复位键。数码管显示的精度是00:00--59:99

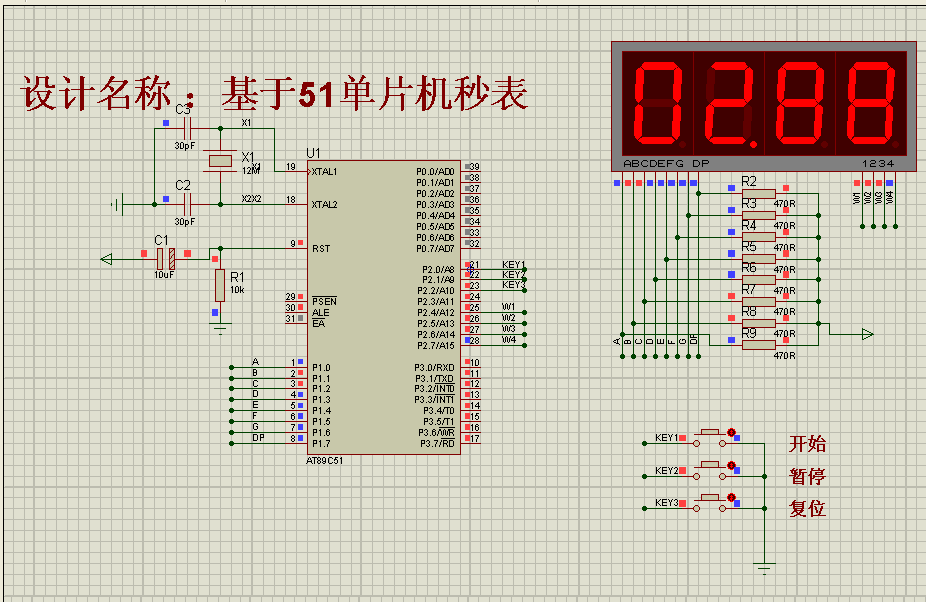

仿真图：

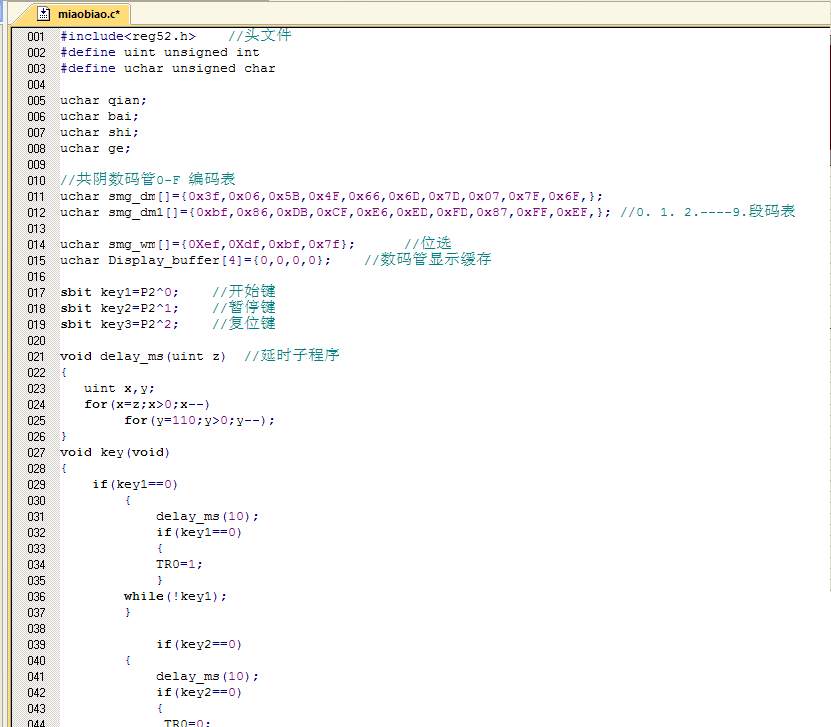

程序：

程序内容比较多，详细的参考源代码

源代码：

#include<reg52.h> //头文件

#define uint unsigned int

#define uchar unsigned char

uchar qian;

uchar bai;

uchar shi;

uchar ge;

//共阴数码管0-F 编码表

uchar smg_dm[]={0x3f,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,};

uchar smg_dm1[]={0xbf,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,}; //0. 1. 2.----9.段码表

uchar smg_wm[]={0Xef,0Xdf,0xbf,0x7f}; //位选

uchar Display_buffer[4]={0,0,0,0}; //数码管显示缓存

sbit key1=P2^0; //开始键

sbit key2=P2^1; //暂停键

sbit key3=P2^2; //复位键

void delay_ms(uint z) //延时子程序

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}

void key(void)

{

if(key1==0)

{

delay_ms(10);

if(key1==0)

{

TR0=1;

}

while(!key1);

}

if(key2==0)

{

delay_ms(10);

if(key2==0)

{

TR0=0;

}

while(!key1);

}

if(key3==0)

{

delay_ms(10);

if(key3==0)

{

TR0=0;qian=0;bai=0;shi=0;ge=0;

}

while(!key1);

}

}

void msg_display(void)

{

uchar i;

Display_buffer[0]=qian;

Display_buffer[1]=bai;

Display_buffer[2]=shi;

Display_buffer[3]=ge;

for(i=0;i<=3;i++)

{

if(i==1)

{

P2=smg_wm[i];//选位码

P1=smg_dm1[Display_buffer[i]];//选段码

delay_ms(5);

//P2=0XFF; //消影仿真这句加不加都一样

}

else

{

P2=smg_wm[i];//选位码

P1=smg_dm[Display_buffer[i]];//选段码

delay_ms(5);

//P2=0XFF; //消影

}

}

}

void main()

{

TMOD=0X01;

TH0=(65536-10000)/256;

TL0=(65536-10000)%256;

EA=1;

ET0=1;

while(1)

{

key();

msg_display();

}

}

void time0() interrupt 1

{

uchar num;

TH0=(65536-10000)/256;

TL0=(65536-10000)%256;

num++;

if(num==1)

{

num=0;

ge++;

if(ge==10)

{

ge=0;

shi++;

if(shi==10)

{

shi=0;

bai++;

if(bai==10)

{

bai=0;

qian++;

if(qian==6)

{

qian=0;

}

}

}

}

}

}

仿真结果：

单片机秒表实例

下面是用单片机来实现秒表功能的一个例子， 该源程序已在实验板上调试通过，可直接引用，并可利用软件编程的灵活性，加以拓展，实现更为复杂的功能。

#include <pic.h>

#include <math.h>

//此程序实现计时秒表功能，时钟显示范围 00.00～95.99 秒，分辨度:0.01 秒

unsigned char s0，s1，s2，s3；

//定义 0.01 秒、0.1 秒、1 秒、10 秒计时器

unsigned char s[4]；

unsigned char k ，data ，sreg；

unsigned int i；

const table[10]={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0XD8，0x80，0x90}；

//不带小数点的显示段码表

const table0[10]={0X40，0X79，0X24，0X30，0X19，0X12，0X02，0X78，0X00，0X10}；

//带小数点的显示段码表//TMR0 初始化子程序

void tmint()

{

T0CS=0；//TMR0 工作于定时器方式

PSA=1；//TMR0 不用分频

T0IF=0；//清除 TMR0 的中断标志

T0IE=1；//TMR0 中断允许

}

//spi 显示初始化子程序

void SPIINIT()

{

PIR1=0；

SSPCON=0x30；

SSPSTAT=0xC0；

//设置 SPI 的控制方式，允许 SSP 方式，并且时钟下降沿发送。与"74HC595，当其//SCLK 从低到高跳变时，串行输入寄存器"的特点相对应

TRISC=0xD7；//SDO 引脚为输出，SCK 引脚为输出

TRISA5=0；//RA5 引脚置为输出，输出显示锁存信号

}

//系统其它部分初始化子程序

void initial()

{

TRISB1=0；

TRISB2=0；

TRISB4=1；

TRISB5=1；//设置与键盘有关的各口的输入输出方式

RB1=0；

RB2=0；//建立键盘扫描的初始条件

}

//SPI 传输数据子程序

void SPILED(data)

{

SSPBUF=data；//启动发送

do {

；

}while(SSPIF==0)；

SSPIF=0；

}

//显示子程序，显示 4 位数

void dispaly()

{

RA5=0；//准备锁存

for(k=4；k>0；k--)

{

data=s[k-1]；

if(k==3) data=table0[data]；//第二位需要显示小数点

else data=table[data]；

SPILED(data)；//发送显示段码

}

for(k=0；k<4；k++)

{

data=0xFF；

SPILED(data)；//连续发送 4 个 DARK，使显示好看一些

}

RA5=1；//最后给锁存信号，代表显示任务完成

}

//软件延时子程序

void DELAY()

{

for(i = 3553；--i ；) continue；

}

//键扫描子程序

void KEYSCAN()

{

while(1){

while(1)

{

dispaly()；//调用一次显示子程序

if ((RB5==0)||(RB4==0)) break；

}

DELAY()；//若有键按下，则软件延时

if ((RB5==0)||(RB4==0)) break；

//若还有键按下，则终止循环扫描，返回

}

}

//等键松开子程序

void keyrelax()

{

while(1){

dispaly()；//调用一次显示子程序

if ((RB5==1)&&(RB4==1)) break；

} //为防止按键过于灵敏，每次等键松开才返回

}

//系统赋值初始化子程序

void inizhi()

{

s0=0x00；

s[0]=s0；

s1=0x00；

s[1]=s1；

s2=0x00；

s[2]=s2；

s3=0x00；

s[3]=s3；//s0=s1=s2=s3=0，并放入显示缓冲数组中

sreg=0x00；//tmr0 中断次数寄存器清 0

}

//中断服务程序

void interrupt clkint(void)

{

TMR0=0X13；

//对 TMR0 写入一个调整值。因为写入 TMR0 后接着的

//两个周期不能增量，中断需要 3 个周期的响应时间，

//以及 C 语言自动进行现场保护要消耗周期

T0IF=0；//清除中断标志

CLRWDT()；

sreg=sreg+1；//中断计数器加 1

if(sreg==40) //中断次数为 40 后，才对 S0，S1，S2，S3 操作

{

sreg=0；

s0=s0+1；

if(s0==10){

s0=0 ；

s1=s1+1；

if(s1==10){

s1=0 ；

s2=s2+1；

if(s2==10){

s2=0；

s3=s3+1；

if(s3==10) s3=0 ；

}

}

}

}

s[0]=s0；

s[1]=s1；

s[2]=s2；

s[3]=s3；

}

//主程序

main()

{

OPTION=0XFF；

tmint()；//TMR0 初始化

SPIINIT()；//spi 显示初始化

initial()；//系统其它部分初始化

di()；//总中断禁止

while(1) {

inizhi()；//系统赋值初始化

KEYSCAN()；//键扫描，直到开始键按下

keyrelax()；//等键松开

ei()；//总中断允许

KEYSCAN()；//键扫描直到停止键按下，在键扫描时有显示

keyrelax() ；//等键松开

di()；//总中断禁止

KEYSCAN()；//键扫描到清 0 键按下，在键扫描时有显示

keyrelax() ；//等键松开

}

}
