单片机RS485通信接口、控制线、原理图及程序实例

RS232 标准是诞生于 RS485 之前的，但是 RS232 有几处不足的地方：

接口的信号电平值较高，达到十几 V，使用不当容易损坏接口芯片，电平标准也与TTL 电平不兼容。传输速率有局限，不可以过高，一般到一两百千比特每秒(Kb/s)就到极限了。接口使用信号线和 GND 与其它设备形成共地模式的通信，这种共地模式传输容易产生干扰，并且抗干扰性能也比较弱。传输距离有限，最多只能通信几十米。通信的时候只能两点之间进行通信，不能够实现多机联网通信。

针对 RS232 接口的不足，就不断出现了一些新的接口标准，RS485 就是其中之一，它具备以下的特点：

采用差分信号。我们在讲 A/D 的时候，讲过差分信号输入的概念，同时也介绍了差分输入的好处，最大的优势是可以抑制共模干扰。尤其当工业现场环境比较复杂，干扰比较多时，采用差分方式可以有效的提高通信可靠性。RS485 采用两根通信线，通常用 A 和 B 或者 D+和 D-来表示。逻辑“1”以两线之间的电压差为+(0.2~6)V 表示，逻辑“0”以两线间的电压差为-(0.2~6)V 来表示，是一种典型的差分通信。RS485 通信速率快，最大传输速度可以达到 10Mb/s 以上。RS485 内部的物理结构，采用的是平衡驱动器和差分接收器的组合，抗干扰能力也大大增加。传输距离最远可以达到 1200 米左右，但是它的传输速率和传输距离是成反比的，只有在 100Kb/s 以下的传输速度，才能达到最大的通信距离，如果需要传输更远距离可以使用中继。可以在总线上进行联网实现多机通信，总线上允许挂多个收发器，从现有的 RS485芯片来看，有可以挂 32、64、128、256 等不同个设备的驱动器。RS485 的接口非常简单，与 RS232 所使用的 MAX232 是类似的，只需要一个 RS485转换器，就可以直接与单片机的 UART 串口连接起来，并且使用完全相同的异步串行通信协议。但是由于 RS485 是差分通信，因此接收数据和发送数据是不能同时进行的，也就是说它是一种半双工通信。那我们如何判断什么时候发送，什么时候接收呢？

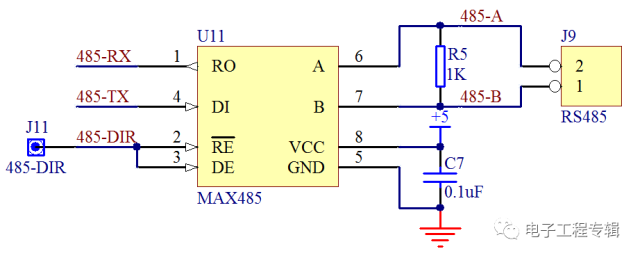

RS485 转换芯片很多，这节课我们以典型的 MAX485 为例讲解 RS485 通信，如图 18-1所示。

图 18-1 MAX485 硬件接口

MAX485 是美信(Maxim)推出的一款常用 RS485 转换器。其中 5 脚和 8 脚是电源引脚；6脚和 7 脚就是 RS485 通信中的 A 和 B 两个引脚；1 脚和 4 脚分别接到单片机的 RXD 和 TXD引脚上，直接使用单片机 UART 进行数据接收和发送；2 脚和 3 脚是方向引脚，其中 2 脚是低电平使能接收器，3 脚是高电平使能输出驱动器，我们把这两个引脚连到一起，平时不发送数据的时候，保持这两个引脚是低电平，让 MAX485 处于接收状态，当需要发送数据的时候，把这个引脚拉高，发送数据，发送完毕后再拉低这个引脚就可以了。为了提高 RS485 的抗干扰能力，需要在靠近 MAX485 的 A 和 B 引脚之间并接一个电阻，这个电阻阻值从 100欧到 1K 都是可以。

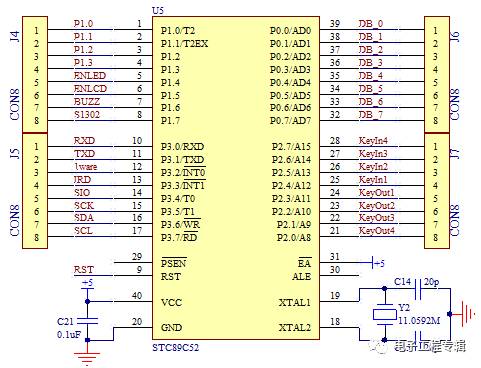

在这里我们还要介绍一下如何使用 KST-51 单片机开发板进行外围扩展实验。我们的开发板只能把基本的功能给同学们做出来提供实验练习，但是同学们学习的脚步不应该停留在这个实验板上。如果想进行更多的实验，就可以通过单片机开发板的扩展接口进行扩展实验。大家可以看到蓝绿色的单片机座周围有 32 个插针，这 32 个插针就是把单片机的 32 个 IO 引脚全部都引出来了。在原理图上体现出来的就是 J4、J5、J6、J7 这 4 个器件，如图 18-2 所示。

图 18-2 单片机扩展接口

这 32 个 IO 口中并不是所有的都可以用来对外扩展，其中既作为数据输出，又可以作为数据输入的引脚是不可以用的，比如 P3.2、P3.4、P3.6 引脚，这三个引脚是不可用的。比如P3.2 这个引脚，如果我们用来扩展，发送的信号如果和 DS18B20 的时序吻合，会导致 DS18B20拉低引脚，影响通信。除这 3 个 IO 口以外的其它 29 个，都可以使用杜邦线接上插针，扩展出来使用。当然了，如果把当前的 IO 口应用于扩展功能了，板子上的相应功能就实现不了了，也就是说需要扩展功能和板载功能之间二选一。

在进行 RS485 实验中，我们通信用的引脚必须是 P3.0 和 P3.1，此外还有一个方向控制引脚，我们使用杜邦线将其连接到 P1.7 上去。RS485 的另外一端，大家可以使用一个 USB转 RS485 模块，用双绞线把开发板和模块上的 A 和 B 分别对应连起来，USB 那头插入电脑，然后就可以进行通信了。

学习了第 13 章实用的串口通信方法和程序后，做这种串口通信的方法就很简单了，基本是一致的。我们使用实用串口通信例程的思路，做了一个简单的程序，通过串口调试助手下发任意个字符，单片机接收到后在末尾添加“回车+换行”符后再送回，在调试助手上重新显示出来，先把程序贴出来。

程序中需要注意的一点是：因为平常都是将 MAX485 设置为接收状态，只有在发送数据的时候才将 MAX485 改为发送状态，所以在 UartWrite()函数开头将 MAX485 方向引脚拉高，函数退出前再拉低。但是这里有一个细节，就是单片机的发送和接收中断产生的时刻都是在停止位的一半上，也就是说每当停止位传送了一半的时候，RI 或 TI 就已经置位并且马上进入中断（如果中断使能的话）函数了，接收的时候自然不会存在问题，但发送的时候就不一样了：当紧接着向 SBUF 写入一个字节数据时，UART 硬件会在完成上一个停止位的发送后，再开始新字节的发送，但如果此时不是继续发送下一个字节，而是已经发送完毕了，要停止发送并将 MAX485 方向引脚拉低以使 MAX485 重新处于接收状态时就有问题了，因为这时候最后的这个停止位实际只发送了一半，还没有完全完成，所以就有了 UartWrite()函数内DelayX10us(5)这个操作，这是人为的增加了 50us 的延时，这 50us 的时间正好让剩下的一半停止位完成，那么这个时间自然就是由通信波特率决定的了，为波特率周期的一半。

/****************************RS485.c 文件程序源代码*****************************/

#include <reg52.h>#include <intrins.h>sbit RS485_DIR = P1^7; //RS485 方向选择引脚bit flagFrame = 0; //帧接收完成标志，即接收到一帧新数据bit flagTxd = 0; //单字节发送完成标志，用来替代 TXD 中断标志位unsigned char cntRxd = 0; //接收字节计数器unsigned char pdata bufRxd[64]; //接收字节缓冲区extern void UartAction(unsigned char *buf, unsigned char len);/* 串口配置函数，baud-通信波特率 */void ConfigUART(unsigned int baud){RS485_DIR = 0; //RS485 设置为接收方向SCON = 0x50; //配置串口为模式 1TMOD &= 0x0F; //清零 T1 的控制位TMOD |= 0x20; //配置 T1 为模式 2TH1 = 256 - (11059200/12/32)/baud; //计算 T1 重载值TL1 = TH1; //初值等于重载值ET1 = 0; //禁止 T1 中断ES = 1; //使能串口中断TR1 = 1; //启动 T1}/* 软件延时函数，延时时间(t*10)us */void DelayX10us(unsigned char t){do {_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();} while (--t);}/* 串口数据写入，即串口发送函数，buf-待发送数据的指针，len-指定的发送长度 */void UartWrite(unsigned char *buf, unsigned char len){RS485_DIR = 1; //RS485 设置为发送while (len--){ //循环发送所有字节flagTxd = 0; //清零发送标志SBUF = *buf++; //发送一个字节数据while (!flagTxd); //等待该字节发送完成}DelayX10us(5); //等待最后的停止位完成，延时时间由波特率决定RS485_DIR = 0; //RS485 设置为接收}/* 串口数据读取函数，buf-接收指针，len-指定的读取长度，返回值-实际读到的长度 */unsigned char UartRead(unsigned char *buf, unsigned char len){unsigned char i;//指定读取长度大于实际接收到的数据长度时，//读取长度设置为实际接收到的数据长度if (len > cntRxd){len = cntRxd;}for (i=0; i<len; i++){ //拷贝接收到的数据到接收指针上*buf++ = bufRxd[i];}cntRxd = 0; //接收计数器清零return len; //返回实际读取长度}/* 串口接收监控，由空闲时间判定帧结束，需在定时中断中调用，ms-定时间隔 */void UartRxMonitor(unsigned char ms){static unsigned char cntbkp = 0;static unsigned char idletmr = 0;if (cntRxd > 0){ //接收计数器大于零时，监控总线空闲时间if (cntbkp != cntRxd){ //接收计数器改变，即刚接收到数据时，清零空闲计时cntbkp = cntRxd;idletmr = 0;}else{ //接收计数器未改变，即总线空闲时，累积空闲时间if (idletmr < 30){ //空闲计时小于 30ms 时，持续累加idletmr += ms;if (idletmr >= 30){ //空闲时间达到 30ms 时，即判定为一帧接收完毕flagFrame = 1; //设置帧接收完成标志}}}}else{cntbkp = 0;}}/* 串口驱动函数，监测数据帧的接收，调度功能函数，需在主循环中调用 */void UartDriver(){unsigned char len;unsigned char pdata buf[40];if (flagFrame){ //有命令到达时，读取处理该命令flagFrame = 0;len = UartRead(buf, sizeof(buf)-2); //将接收到的命令读取到缓冲区中UartAction(buf, len); //传递数据帧，调用动作执行函数}}/* 串口中断服务函数 */void InterruptUART() interrupt 4{if (RI){ //接收到新字节RI = 0; //清零接收中断标志位//接收缓冲区尚未用完时，保存接收字节，并递增计数器if (cntRxd < sizeof(bufRxd)){bufRxd[cntRxd++] = SBUF;}}if (TI){ //字节发送完毕TI = 0; //清零发送中断标志位flagTxd = 1; //设置字节发送完成标志}}

/*****************************main.c 文件程序源代码******************************/

#include <reg52.h>unsigned char T0RH = 0; //T0 重载值的高字节unsigned char T0RL = 0; //T0 重载值的低字节void ConfigTimer0(unsigned int ms);extern void UartDriver();extern void ConfigUART(unsigned int baud);extern void UartRxMonitor(unsigned char ms);extern void UartWrite(unsigned char *buf, unsigned char len);void main(){EA = 1; //开总中断ConfigTimer0(1); //配置 T0 定时 1msConfigUART(9600); //配置波特率为 9600while (1){UartDriver(); //调用串口驱动}}/* 串口动作函数，根据接收到的命令帧执行响应的动作buf-接收到的命令帧指针，len-命令帧长度 */void UartAction(unsigned char *buf, unsigned char len){//在接收到的数据帧后添加换车换行符后发回buf[len++] = ' ';buf[len++] = ' ';UartWrite(buf, len);}/* 配置并启动 T0，ms-T0 定时时间 */void ConfigTimer0(unsigned int ms){unsigned long tmp; //临时变量tmp = 11059200 / 12; //定时器计数频率tmp = (tmp * ms) / 1000; //计算所需的计数值tmp = 65536 - tmp; //计算定时器重载值tmp = tmp + 33; //补偿中断响应延时造成的误差T0RH = (unsigned char)(tmp>>8); //定时器重载值拆分为高低字节T0RL = (unsigned char)tmp;TMOD &= 0xF0; //清零 T0 的控制位TMOD |= 0x01; //配置 T0 为模式 1TH0 = T0RH; //加载 T0 重载值TL0 = T0RL;ET0 = 1; //使能 T0 中断TR0 = 1; //启动 T0}/* T0 中断服务函数，执行串口接收监控 */void InterruptTimer0() interrupt 1{TH0 = T0RH; //重新加载重载值TL0 = T0RL;UartRxMonitor(1); //串口接收监控}

现在看这种串口程序，是不是感觉很简单了呢？串口通信程序我们反反复复的使用，加上随着学习的模块越来越多，实践的越来越多，原先感觉很复杂的东西，现在就会感到简单了。从设备管理器里可以查看所有的 COM 口号，我们下载程序用的是 COM4，而 USB 转RS485 虚拟的是 COM5，通信的时候我们用的是 COM5 口，如图 18-3 所示。

图 18-3 RS485 通信试验设置和结果

详解单片机中的串行口

（此处已添加圈子卡片，请到今日头条客户端查看）

单片机内部有一个功能强大的全双工串行口，该串行口有四种工作方式，以供不同场合使用。波特率可由软件设置，由片内的定时器/计数器产生。串行口接收、发送均可工作在查询方式或中断方式，使用十分灵活。

单片机的串行口除了用于数据通信之外，还可以用来驱动单片机应用系统中的键盘和显示器，这是其他微机系统所不能比拟的。

串行口的结构与控制

为了进行串行数据通信，单片机同样也需要相应的串行接口电路。不过这个接口电路不是单独的芯片，而是集成在单片机芯片的内部，成为单片机芯片的一个组成部分。

80C51单片机内部的串行口，由发送缓冲寄存器 SBUF、接收缓冲寄存器 SBUF、发送控制寄存器、接收控制寄存器、输入移位寄存器和输出控制门组成。控制单片机串行口的控制寄存器共有两个：特殊功能寄存器 SCON 和 PCON，可以用软件改变两者的内容来控制串行口的工作方式和波特率。

缓冲寄存器SBUF

80C51单片机内部有一个全双工的串行通信口，即串行接收和发送缓冲器SBUF，这两个在物理上是独立的接收发送器，既可以接收数据，也可以发送数据。但接收缓冲器只能读出不能写入，而发送缓冲器则只能写入不能读出，两个缓冲器共用同一个地址(99H)。

这个通信口既可用于网络通信，也可实现串行异步通信，还可以当成同步移位寄存器使用。如果在通信口的输入输出引脚上加上电平转换器，还可方便地构成标准的RS-232和RS-485接口。

在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器，具有同一个地址(99H)。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。

串行口控制寄存器SCON

该寄存器的字节地址为98H，有位寻址功能。

SCON格式如下：

SM0(SCON.7)、SM1(SCON.6)：控制串行口的工作方式。

SM2(SCON.5)：允许方式2和方式3进行多机通信控制位。在方式2或方式3中，如SM2=1，则接收到的第9位数据(RB8)为0时不激活RI。在方式1时，如SM2=1，则只有收到有效停止位时才会激活RI。若没有接收到有效停止位，则RI清0。在方式0中，SM2必须置为0。

REN(SCON.4)：允许串行接收控制位。REN=1允许串行接收，REN=0则禁止串行接收。该标志由软件来置1或清0。

TB8(SCON.3)：是工作在方式2和方式3时，该位是要发送的第9位数据。在一些通信协议中该第9位用于奇偶校验(补奇或补偶);而在MCS-51多处理机通信中，这一位是区别地址帧还是数据帧的标志，需要时由软件置位或复位。

RB8(SCON.2)：是工作在方式2和方式3时，该位是已接收到的第9位数据，它是奇偶校验位。在MCS-51多处理机通信中是区别地址帧/数据帧的标志。在模式1中，若SM2=0，RB8存放的是已接收数据的停止位。在模式0中，RB8未用，需要时由软件来置1或清0。

TI(SCON.1)：发送中断标志位。在模式0中，发送完第8位数据时由硬件置位;在其他模式中发送停止位开始时刻由硬件置位。置位时TI=1，申请中断，CPU响应中断后，由软件来清除TI再发送下一帧数据。

RI(SCON.0)：接收中断标志位。在模式0中，接收完第8位数据时由硬件自动置位;在模式 1 中，SM2=1，只有接收到有效的停止位，才能对 RI 置位。在其他模式中，在接收停止位的半中间由硬件对RI置位。置位时申请中断，CPU响应中断后取走数据，清除RI标志，必须由软件清零。

SCON的所有位复位时被清零。

特殊功能寄存器PCON

其字节地址为87H，没有位寻址功能。PCON的格式如下：

其中与串行接口有关的只有D7位。

SMOD：波特率选择位。

串行口的工作方式

串行口有四种工作方式，它们是由串行口控制寄存器 SCON 的 SM0、SM1的状态来定义的，编码及功能如表2-3所示。在这四种工作方式中，串行通信只使用方式1、2、3。方式0主要用于扩展并行输入/输出口。

表2-3 串行口工作方式

表中：fosc为晶振频率，UART为通用异步接收和发生器。

方式0

在方式 0 状态下，串行口为同步移位寄存器输入/输出方式，其波特率是固定不变的，数据由RxD(P3.0)端输入，同步移位脉冲由TxD(P3.1)端输出。方式0主要用于扩展并行输入输出口(如串行LED数码管显示系统等)。

(1)方式0发送

当一个数据写入串行口发送缓冲器SBUF时，串行口即将8位数据以fosc/12的波特率从RxD引脚输出(从低位到高位)，发送完8位数据时，将发送中断标志TI置1。TxD引脚输出同步脉冲，波形如图2-22所示。

(2)方式0接收

在满足REN=1和RI=0的条件下，就会启动一次接收过程，此时RxD为串行输入端，TxD为同步脉冲输出端。串行接收的波特率为fosc/12，其时序如图2-23所示。当接收完一帧数据(8位)后，控制信号复位，中断标志 RI 被置 1，呈中断申请状态。当再次接收时，必须通过软件将RI清零。

▲图2-22 串行口“方式0”发送时序

▲图2-23 串行口“方式0”接收时序

在方式0中，SCON中的TB8、RB8位没用，多机通信控制位SM2位必须为0。在方式0下发送或接收完8位数据时，由硬件置1并发送中断标志TI或RI，向CPU申请中断，CPU响应TI或RI中断后，标志TI或RI必须由用户程序清0。

方式1

串行口以方式1工作时，SCON中的SM0、SM1两位分别为0、1，则串行口被控制为波特率可变的8位异步通信接口。发送的每帧信息为10位：1位起始位，8位数据位(先低位后高位)和1位停止位。

(1)方式1发送

串行口以方式1发送时，数据由TxD端输出，CPU执行一条数据写入发送数据缓冲器SBUF的指令，数据字节写入SBUF后，就启动串行口发送器发送。发送完一帧信息的数据位后，发送中断标志置1，其时序如图2-24所示。

▲图2-24 串行口“方式1”发送时序

(2)方式1接收

当REN=1时，允许接收器接收，数据从RxD端输入。接收器以所选波特率的16倍速率采样RxD端的电平，当检测到RxD端从1到0的跳变时，启动接收器接收，并复位内部的16分频计数器，以便实现同步。

在起始位，如果接收到的值不为0，则起始位无效，复位接收电路，当再次接收到一个由1到0的跳变时，重新启动接收器。如果接收值为0，则起始位有效，接收器开始接收本帧的其余信息(一帧信息为10位)。在方式1接收中，若同时满足以下两个条件：RI=0、SM2=0和接收到的停止位=1时，则接收数据有效，实现装载SBUF、停止位进入PB8、接收中断标志RI置1。接收控制器再次采样RxD的负跳变，以便接收下一帧数据。

若这两个条件不能同时满足，信息将丢失。中断标志RI必须由用户的软件清零，通常情况下，串行口以方式1工作时，SM2置为0。方式1的接收时序如图2-25所示。

▲图2-25 串行口“方式1”接收时序

方式2

当SM0、SMl两位分别为1、0时，串行口工作在方式2，此时串行口被定义为9位异步通信接口。发送时可编程位(TB8)根据需要设置为0或1，接收时，可编程位被送入SCON中的RB8。

(1)方式2发送

在方式2发送时，数据由TxD端输出，发送一帧信息由11位组成：1位起始位、8位数据位(低位在先、高位在后)、1位可编程位(第9位数据位)和1位停止位，附加的第9位数据为 SCON中的 TB8。TB8由软件置 1 或清 0，可作为多机通信中的数据标志位，也可作为数据的奇偶校验位。

CPU在执行一条写SBUF的指令后，便立即启动发送器发送，送完一帧信息后，TI被置1，其时序如图2-26所示。在发送下一帧信息之前，TI必须由中断服务程序(或查询程序)清0。

▲图2-26 串行口“方式2”发送时序

(2)方式2接收

当 SM0、SMl两位分别为1、0，且 REN=1 时，允许串行口以方式 2 接收数据。数据由 RxD端输入，接收11位信息：1位起始位、8位数据位、1位可编程位(第9位数据)和1位停止位。当接收器采样到RxD端从1到0的跳变，并判断起始位有效后，便开始接收一帧信息。当接收器接收到第9位数据后，如果RI=0且SM2=0或接收到的第9位数据为1时，接收到的数据送入SBUF，第9位数据送入RB8，并置RI=1，其时序如图2-27所示。若不能同时满足这两个条件，接收的信息将丢失。

▲图2-27 串行口“方式2”接收时序

方式3

当SM0、SM1两位为11时，串行口工作在方式3，方式3为波特率可变的9位异步通信方式，除了波特率外，方式3和方式2的发送时序和接收时序相同。

波特率的计算与串行口初始化

波特率的计算

在串行通信中，收发双方的波特率必须保持一致。通过软件可设定串行口的4种工作方式，并确定每种方式的波特率。

(1)方式0的波特率是固定的，为单片机晶振频率fosc的1/12，即BR=fosc/12。

如fosc=6MHz，则波特率500kbit/s;如fosc=12MHz，则波特率为1Mbit/s。

(2)方式 2 的波特率也是固定的，且有两种。一种是晶振频率的 1/32，另一种是晶振频率的1/64，即fosc/32和fosc/64。如用公式表示为：

式中，SMOD为特殊功能寄存器PCON串行口波特率系数的控制位，SMOD=1表示波特率加倍。注意，PCON不能使用位寻址，只能对其进行字节操作。

如12M晶振系统中，若SMOD=0，则波特率=187.5kbit/s;SMOD=1，则波特率375kbit/s。

(3)方式1和方式3的波特率是可变的，其波特率由定时器1的计数溢出(对80C52来说，也可使用定时器2的计数溢出)决定，公式为：

式中定时器1溢出率计算公式为：

各种方式波特率的计算如表2-4所示。

表2-4 波特率的计算公式

表中，若SMOD=0，则K=1;若SMOD=1，则K=2。

通常使用单片机的串行口时，选用的晶振频率 fosc比较固定(一般为 6MHz ， 12MHz 或11.0592MHz)。单片机和微机通信时，选用的波特率也相对固定。

实际使用中，经常根据已知波特率和时钟频率来计算定时器T1的初值。为方便使用，将常用的波特率和初值X间的关系列成表2-5。

表2-5 常用通信方式及其波特率

其中有以下三点需要注意。

(1)表2-5中仅为一些特定系统串口通信时的典型数据，对于其他一些未列出的波特率，应通过前述公式进行计算获取。并可进行相关参数调整，以获得需求的波特率。

(2)在使用的时钟振荡频率为12MHz或6MHz时，表中初值X和相应的波特率之间有一定误差。例如，FDH的对应的理论值是10416波特(时钟振荡频率为6MHz时)，与9600波特相差816波特，消除误差可以通过调整时钟振荡频率 fosc来实现。例如，如果采用的时钟振荡频率为11.0592MHz，在要求串行通信的系统中，为保证串行通信准确，一般使用11.0592Hz的晶振。

(3)如果串行通信选用很低的波特率，可将定时器T1设置为方式1定时。但T1溢出时，需要在中断服务程序中重新装入初值。中断响应时间和执行指令时间也会使波特率产生一定的误差，可用改变初值的方法进行适当调整。

串行通信的校验

异步通信时可能会出现帧格式错、超时错等传输错误。在具有串行口的单片机的开发中，应考虑在通信过程中对数据差错进行校验，因为差错校验是保证准确无误通信的关键。常用差错校验方法有奇偶校验(80C51系列单片机编程采用此法)、和校验及循环冗余码校验等。

(1)奇偶校验

在发送数据时，数据位尾随的一位数据为奇偶校验位(1或0)。当设置为奇校验时，数据中1的个数与校验位1的个数之和应为奇数;当设置为偶校验时，数据中1的个数与校验位中1的个数之和应为偶数。接收时，接收方应具有与发送方一致的差错检验设置，当接收一个字符时，对 1的个数进行校验，若二者不一致，则说明数据传送出现了差错。

奇偶校验是按字符校验，数据传输速度将受到影响。这种特点使得它一般只用于异步串行通信中。

(2)和校验

所谓和校验，是指发送方将所发送的数据块求和(字节数求和)，并产生一个字节的校验字符(校验和)附加到数据块末尾。接收方接收数据时也是先对数据块求和，将所得结果与发送方的校验和进行比较，相符则无差错，否则即出现了差错。这种和校验的缺点是无法检验出字节位序的错误。

(3)循环冗余码校验

这种校验是对一个数据块校验一次。例如对磁盘信息的访问、ROM或RAM存储区的完整性等的检验。这种方法广泛应用于串行通信方式。

串行口初始化

在使用单片机串行口之前，应对其进行编程初始化，主要是设置产生波特率的定时器1、串行口控制和中断控制，具体步骤如下。

(1)确定定时器l的工作方式——编程TMOD寄存器。

(2)计算定时器l的初值——装载THl、TLl。

(3)启动定时器1——编程TCON中的TRl位。

(4)确定串行口的控制——编程SCON。
