单片机流水灯实例

之前我们学习单片机时，总是以51单片机作为入门芯片，而想要对单片机的程序进行编译，那么首先要安装KEIL文件，这里就不做介绍。

编译完成后，在我们的文件夹下找到.hex的文件，将其烧写到我们的芯片中即可。

这里简单的介绍一下入门的各类流水灯程序，有兴趣的可以实验一下。

#include<reg51.h> //51系列单片机定义文件

#define uchar unsigned char //定义无符号字符

#define uint unsigned int //定义无符号整数

void Delaytime(uint x)//定义延时函数

{

uint i,j;

for(i=x;i>0;i--)

for(j=250;j>0;j--);

}

void main(){

uint i;

uchar temp;

while(1){

//8个流水灯逐个闪动：

temp=0x01;

for(i=0;i<8;i++){

P0=~temp;

Delayms(50);

temp<<=1;

}

//8个流水灯反向逐个闪动：

temp=0x80;

for(i=0;i<8;i++){

P0=~temp;

Delayms(50);

temp>>=1;

}

//8个流水灯依次全部点亮：

temp=0xfe;

for(i=0;i<8;i++){

P0=temp;

Delayms(50);

temp<<=1;

}

//8个流水灯依次反向全部点亮：

temp=0x7f;

for(i=0;i<8;i++){

P1=temp;

Delayms(50);

temp>>=1;

}

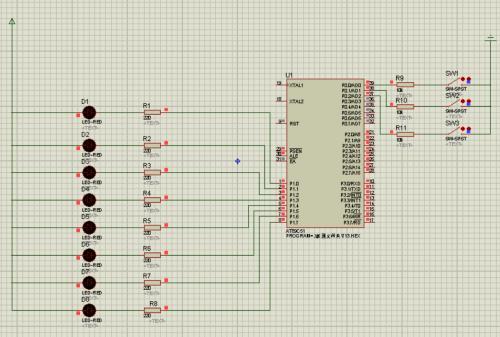

这些程序也可以用我们之前介绍的软件进行模拟，线路如下所示：

51单片机实例讲解，由按钮控制流水灯程序

由按钮控制流水灯控制要求：在单片机的PP3.0口和P3.1口线上分别接上一个按钮SB1和SB2，P0口上接8只发光二极管LED1～LED8。当按下SB1时，8只发光二极管按方式一从LED1～LED8间隔1s交替正向流水点亮一次，即LED1亮→LED2亮→LED3亮→LED4亮→LED5亮→LED6亮→LED7亮→LED8亮。

当按下SB2时，8只发光二极管按方式二从LED1～LED8间隔1s依次点亮一次，即LED1亮→LED1+LED2亮→LED1+LED2+LED3亮→LED1+LED2+LED3+LED4亮→LED1+ LED2+LED3+LED4+LED5亮→LED1 +LED2 +LED3 +LED4 +LED5 +LED6亮→LED1 +LED2 + LED3 +LED4 +LED5 +LED6+LED7亮→LED1+LED2+LED3+LED4+LED5+LED6+LED7+ LED8亮。

(1)由按钮控制流水灯硬件电路(见图36)。
