基于51单片机数字电压表
昨天查看公众号私信,发现有小伙伴想要数字电压表的仿真,今天就分享一个之前在网络上搜集到的仿真。基于51单片机的数字电压表。
电压表是测量电压的一种仪器。传统的指针式电压表和电流表都是根据一个原理就是电流的磁效应。电流越大,所产生的磁力越大,表现出的就是电压表上的指针的摆幅越大,电压表内有一个磁铁和一个导线线圈,通过电流后,会使线圈产生磁场,线圈通电后在磁铁的作用下会发生偏转,这就是电流表、电压表的表头部分;现在我们使用较多的是数字电压表,数字电压表的主要工作原理是利用模数转换器,将待测的模拟电压信号转换成为数字信号,然后对数字信号进行处理并通过数码管或LCD等显示装置显示出来。数字式电压表显示的测量结果更加直观。
简单的介绍了一下电压表以后,接下来直接上仿真图。
单片机依旧是AT89C51。该仿真制作的数字电压表的量程为0到5v,由于用到的模数转换芯片是ADC0809,设计系统给的供电电压为+5v。同时设计的精度为小数点后两位,满足要求的两位小数的精度。显示部分使用的是LCD1602。
ADC0809是8位逐次逼近型模数转换器。转换时间为100微秒。具有8个模拟量输入端口,可以通过数字控制引脚对8个输入端口进行选择。
下面说明各引脚功能:
IN0~IN7:8路模拟量输入端。2-1~2-8:8位数字量输出端。ADDA、ADDB、ADDC:3位地址输入线,用于选通8路模拟输入中的一路。ALE:地址锁存允许信号,输入端,产生一个正脉冲以锁存地址。START:A/D转换启动脉冲输入端,输入一个正脉冲(至少100ns宽)使其启动(脉冲上升沿使0809复位,下降沿启动A/D转换)。EOC:A/D转换结束信号,输出端,当A/D转换结束时,此端输出一个高电平(转换期间一直为低电平)。OE:数据输出允许信号,输入端,高电平有效。当A/D转换结束时,此端输入一个高电平,才能打开输出三态门,输出数字量。CLK:时钟脉冲输入端。要求时钟频率不高于640KHz。REF(+)、REF(-):基准电压。Vcc:电源,单一+5V。GND:地。下面运行仿真,看一下仿真的动态效果。
运行仿真后,可以看到LCD上显示除了当前测量的电压值。第一行显示的是电压的英文单词,第二行显示的是测量的电压值。通过调节左侧的RP2电位器的参数就可以改变待测电压。
测量范围为0-5V,显示的测量结果还是比较准确的。
这个仿真如果要进行实际制作需要对ADC0809的输入时钟进行修改,在仿真中采用的是仿真内部的时钟发生器,而在进行实物制作时,这个时钟可以使用单片机的IO产生或者是对单片机的ALE引脚输出的时钟信号进行分频得到。
惯例贴一张程序图。程序较为简单而且也有部分注释,这里就不作介绍了。
该资源来源于网络搜集,有需要的朋友可以私信。
单片机干货,简易数字电压表的设计与制作(C语言版)
电压表的使用十分广泛,传统的模拟电压表反应速度慢,读数麻烦并且误差较大,现在已经广泛使用数字电压表。本文介绍一款简易数字电压表的设计制作过程,基于入门级51单片机——STC89C52RC ,以ADC0831 为模数转换电路实现被测电压的数据采样,当然还要有显示电路,由四位数码管构成,该数字电压表能够测量0-5V之间的直流电压值。
原理图大体分为四个部分,左上角的是单片机最小系统,这个就无须赘述了,相信任何一本单片机教程都会讲到;左下角的是供电部分,也很简单,如果取电脑的USB电源供电,那几个滤波电容式可以省去不要;右上角的是显示电路,典型的数码管驱动电路,下面四个三极管做位选通,段码管脚接单片机P2端口;右下角就是ADC0831电路,通过CLK和SDO与单片机相连,一个时钟信号,一个串行数据。也许需要多啰嗦几句的,就是ADC0831了。
ADC0831
照顾一下英文不太好的同学,图上面英文字的大概意思是:ADC0831 单路差分输入 双列直插封装。典型电路如下,
ADC0831一共八个脚,VCC和GND不用说,Vref作为参考电压接VCC,待测模拟信号以差动形式输入,可将其中一根线直接接地,另一个线做输入。转换后的数字信号由SDO串行输出,CLK提供时序。CS片选。硬件还是很简单的吧。ADC0831与单片机的通信依据下面这张时序图。
读懂时序图
拿到一张时序图,首先找片选信号,这里也就是CS, 片选信号一般都是低电平有效,当CS拉低后,芯片才开始工作。程序要严格按照时序图编写,这里在拉低CS前应先置低CLK。也就是先置低CLK,nop一会;然后拉低CS片选,nop一会;然后置高CLK,nop一会,然后再置低CLK,nop一会,这样才把CLK第一个脉冲走完,注意这时还没开始读数据,数据是从CLK第二个脉冲信号下降沿开始一个位(bit)一个位读取的。函数如下。
时序图常会见到MSB和LSB,分别是Most Significant Bit(最高有效位)和Least Significant Bit(最低有效位)的缩写。ADC0831的时序图先出现MSB,表示随着时钟脉冲先读出来的是字节的高位。

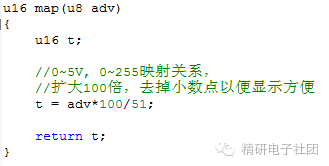

ADC0831读取的模数转换结果是一个字节大小(Byte)的无符号数,这个数的范围是0~255。对应的电压信号范围是0~5V。那么这里就需要有一个映射函数了,也就是从adc0831的返回值映射到对应的电压。这个函数起名叫map()再好不过了。
下面这幅图可以直观的阐述其转换原理,原理非常简单,就是等比较变换:
转换关系为t = adv/51,那么乘以100是什么意思呢?是为了扩大100倍,去掉小数点,方便数码管显示函数的编写。诺,下面就讲到了。
显示函数就很简单了,完全根据数码管动态显示原理,简单调试即可完成。注意函数参数是一个u16(unsigned int)整型数,这也是前面map函数里需要乘100的原因,单片机处理整数的速度要比处理浮点数快得多,浮点数能不用就不用。在显示函数里,在正确的位置把小数点点亮即可。代码如下:
下面是延时函数,
延时函数:
主函数:
全局定义:
作品效果图:
元器件装配图
元器件清单
名称 标号 标称值 封装 数量 电阻R1、R2、R3、R4、R5、R6、R7、R8200直插式8电阻R9、R10、R11、R12、R201K直插式5三极管Q1、Q2、Q3、Q49012直插式4单片机U1STC89C52直插式1IC锁座TEXTQOL40脚直插式1发光二极管D3绿φ5直插式1电容C122uF直插式1电容C2470uF直插式1电容C3、C4、C50.1uF直插式3电容C6、C730pF直插式2接线端子排P22脚直插式1USB端子P16脚直插式1晶振Y112MHz直插式1ICU2ADC0831直插式1IC插座8脚直插式1数码管U34联排(共阳)直插式1二极管D1、D21N4148直插式1按键RESET4脚直插式1相关问答
