MSP430系列与51单片机的特点与区别

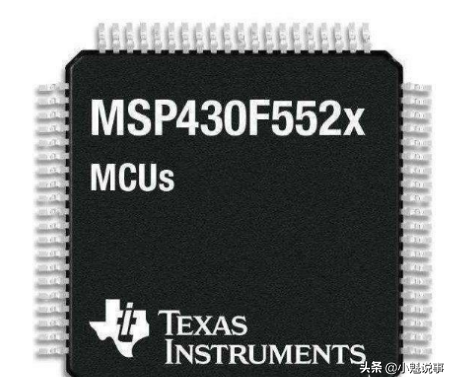

MSP430系列单片机是美国德州仪器（TI）1996年开始推向市场的一种16 位超低功耗的混合信号处理器（Mixed Signal Processor）。称之为混合信号处理器，主要是由于其针对实际应用需求，把许多模拟电路、数字电路和微处理器集成在一个芯片上，以提供“单片”解决方案。MSP430是16位单片机，51是8位单片机，MSP430采用RISC精简指令集，单个时钟周期就可以执行一条指令，相同晶振，速度较51快12倍。其它片上资源也是MSP较丰富。

有很多应用领域，比如智能仪器或仪表、自动化控制设备、家用电器等，其对于运算及控制功能的要求不高，用简单的控制软件便可达到令人满意的控制效果，但是针对一些对于体积、成本及能耗有着严格要求的应用领域，一般的控制软件很难达到相应的控制要求。为满足这些应用领域的要求，经研究便产生了单片机。单片机是一种集成式电路芯片，其主要是利用具有超大规模的集成电路技术以将具有对数据进行处理能力的中央处理器CPU、RAM、ROM、I/O、中断系统及定时器等各种功能集中于一块微小的硅片上，从而得以形成一个具有完整性的微型计算机系统。

msp430系列单片机是一种新型的16位单片机，主要特点就是功耗小，速度快，主要开发语言是c。开发环境有iar集成开发环境。 msp430单片机有不同系列，有f系列，c系列。比如f系列msp40f135表示的是rom是flash型的。常用的是f系列的13系列14系列。13系列的有msp430f133和msp430f135两种。14系列的有msp430f149等。 c51单片机现在很少用了，都被s52单片机代替了。

msp430和51的区别

最主要的区别是他们的内核完全不一样。

MSP430内核采用RISC精简指令结构，整个代码量较少，按照复杂程度指令在几十个到百多不等，代码的执行效率高，其操作许多是针对寄存器的读写完成对功能模块的设置和运行的。

51属于经典的CISC复杂指令结构，代码比较多，并且随着性能增加，补充指令也在增加，早先的百多到现在可能已超过2百以上了，代码执行效率不如RISC结构的。

由于上述的基本结构特点造成RISC结构的在相同系统频率上，RISC结构的比CISC结构的效率高和运行速度快。

MSP430采用RISC精简指令集，单个时钟周期就可以执行一条指令，相同晶振，速度较51快12倍。

其它片上资源也是MSP较丰富。

总体而言，MSP430功能强大，速度快，相比51而言，这些是明显的优势。

但是，MSP430作为混合信号处理器，针对许多具体应用，许多功能未必有用，如果速度要求也不是很高，51同样可以胜任的话，就可以体现出51成本低，开发资源丰富，位寻址便捷等优点。

MSP430单片机与51单片机的开发环境都是C开发环境，只是根据其外部配置及内部软件的使用而设置了相应的C开发环境。MSP430单片机与51单片机的区别主要体现在以下几方面：

第一，两种单片机的位数不同。MSP430单片机的位数为16位，而51单片机的位数为8位。

第二，两种单片机的优势存在很大区别。针对51单片机，其最主要的优势就是在整个系统的内部，包括硬件及软件其都具有一套完整的按位操作系统，被称为“位处理器”或是“布尔处理器”。51单片机的位处理器所处理的不是普通的字或是字节而是位，其不但可处理片内的一些具有特殊功能的寄存器的位，比如传送、清零、测试等，而且还可对位进行逻辑运算，具有相当完备的功能，方便了用户的使用。

然而针对MSP430单片机，其优势不仅仅是超低功耗，而且还有运行速度快、处理能力强、片内资源丰富等其他优势。

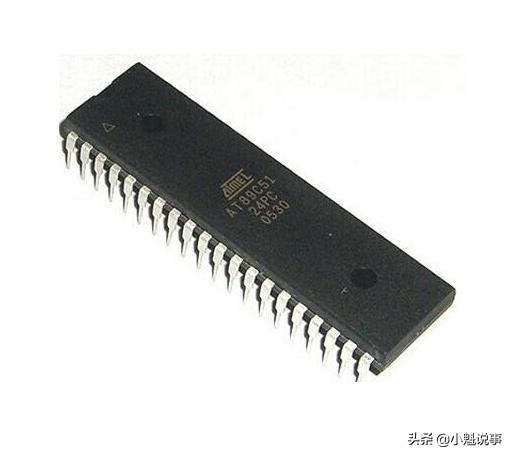

以89C51系列单片机为例，其属8位单片机，所采取的指令主要是“CISC”，这是一种非常复杂的指令集，其总共有111条指令。

然而MSP430单片机是一种16位单片机，其所遵循的是“精简、透明”的原则，所采取的指令是精简指令集结构，其总共的指令只有27条，非常简洁，而其余大部分指令都是模拟指令，也称仿真指令。在进行计算时，大部分寄存器和位于片内的数据存储器都可参与，并可进行多样化的计算。

这些内核指令是一种具有单周期性的指令，这些内核指令的应用不仅使得MSP430具有强大的功能，而且还可提高运行速度。此外，89C51系列单片机的电源电压为5V，而实现低功耗的方式主要有待机及掉电。

通常情况下，89C51系列单片机的电流消耗量是24mA;而若处掉电状态，其耗电电流则变为3mA;在掉电状态下，89C51系列单片机的电源电压还可压低至2V，但其还需要提供50uA左右的电流以使内部RAM中的数据得以保存。然而MSP430单片机在低功耗这方面则具有更大的优势。

MSP430芯片可实现以下六种工作方式：

（1）活动方式（AM），即中央处理器CPU及外围模式已被激活而呈现活动状态;

（2）低功耗0（LPM0），即中央处理器CPU处停止活动状态，外围模式处工作状态，ACLK及SMCLC呈现有效状态，MCLK可对环路进行控制;

（3）低功耗方式1（LPM1），即中央处理器CPU处停止工作状态，外围模式处工作状态，ACLK及SMCLK呈现有效状态，而MCLK不能对环路进行控制;

（4）低功耗方式2（LPM2），即中央处理器CPU处停止工作状态，外围模式处工作状态，ACLK呈现有效状态，而SMCLK及MCLK均不能对环路进行控制;

（5）低功耗方式3（LPM3），即中央处理器CPU处停止工作状态，外围模式处工作状态，ACLK呈现有效状态，而SMCLK及MCLK均不能对环路进行控制，同时数字控制振荡器DCO的DC发生器处关闭状态;

（6）低功耗方式4（LPM4），即中央处理器CPU处停止工作状态，若系统提供了外部时期则外围模式处工作状态，ACLK处信号禁止状态且晶体振荡器处停止活动状态， SMCLK及MCLK均不能对环路进行控制，同时数字控制振荡器DCO的DC发生器处关闭状态。

第三，两种单片机的模拟功能相差较大。以89C51系列单片机为例，其内部总线为8位，故其大部分内部功能模块也都是8位的，即使经研究现已加了很多功能模块，但是由于其内部总线已固定为8位，受其结构的限制，因此很难增加更多的模拟功能部件。

然而MSP430系列单片机具16位基本结构，同时经转换，其内部的数据总线仍然保有8位总线;再者MSP430系列单片机的基本结构属混合型，是一种开放式的架构，因此对于MSP430系列单片机来说，不管是8位功能模块，还是16位功能模块，其都能实现。

除此之外，MSP430系列单片机还可实现模数转换及数模转换，这也是MSP430系列单片机之所以能够迅速、方便增加其功能部件的主要原因之一。

在对芯片进行选择的时候也要尽量保证最大化的芯片利用率，且要保证使用的便利性。因此，在实际的应用当中，对单片机进行选择时一定要仔细分析不同单片机的特点及优劣之处，结合自身的具体需求及条件，选择正确的单片机，以实现芯片利用率的最大化。

无论是MSP430单片机还是51单片机，其都有着其自身的独特特点，也都有着其各自的优势。通常来说，在实际的应用当中，单片机的选择通常取决于设计任务的复杂度，为保证单片机选择的正确性，就必须要对单片机的性能及特点进行充分的了解与熟悉，以及不同单片机之间的联系与不同之处。

Arduino,FPGA,单片机，STM32MSP430区别

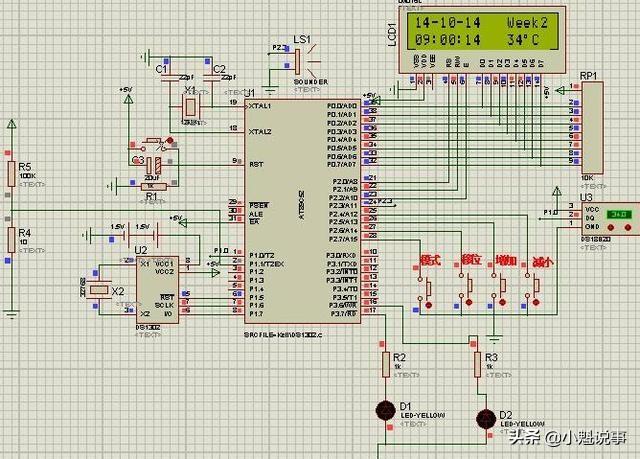

本文简单介绍Arduino，FPGA,51单片机，STM32，MSP430的使用区别，以点亮一盏LED演示。LED电路连接图如下：

1，arduino点亮LED使用arduino IDE程软件进行编程，代码如下：（默认）

2，FPGA点亮LED代码（使用50Mhz晶振，Verilog HDL语言）

3，51单片机编写LED代码方法一：汇编程序

方法二：C语言程序

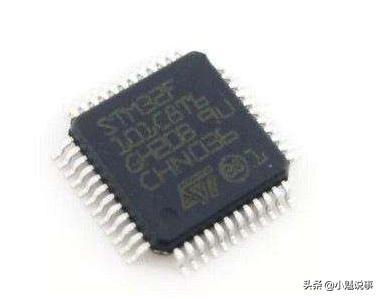

4，STM32编写LED程序

5，MSP430编写程序使用定时器延时

对比发现，51单片机，MSP430主要使用C语言对寄存器操作，STM32主要使用C语言对库函数操作（亦可以直接对寄存器操作），FPGA通过VerilogHDL硬件描述语言（亦可用VHDL）编程序最后综合出相关控制电路，Arduino直接使用相关封装好的函数。在实际应用中，各类MCU具有不同的用途。具体选型结合实际。（此文把FPGA类比于单片机参与对比）。
